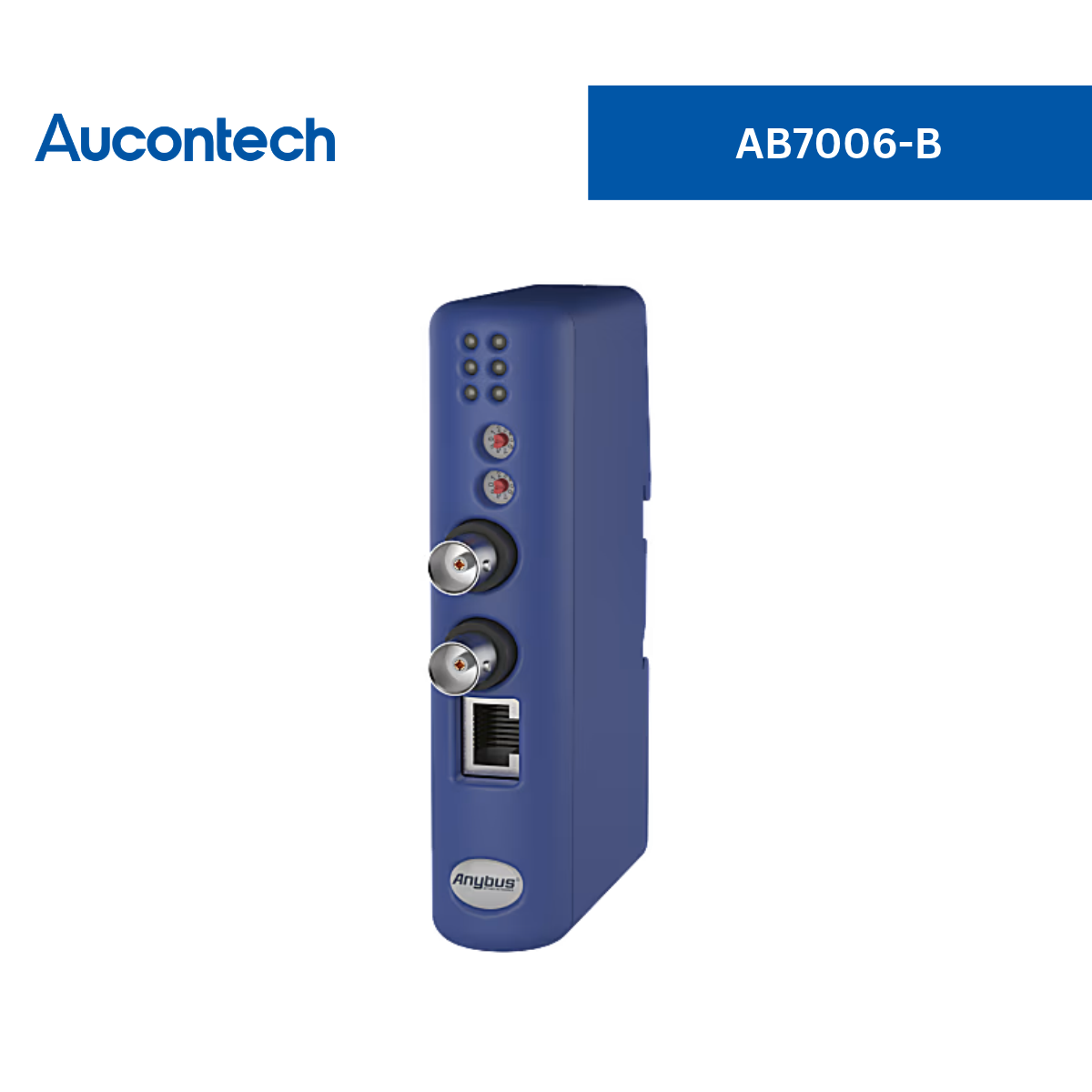

AB7006-B | Anybus Communicator – Serial Master to ControlNet
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus Communicator - Serial Master to ControlNet |
| Mã sản phẩm | AB7006-B |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) |
| Chức năng chính | Chuyển đổi giao thức Serial (nối tiếp) sang mạng ControlNet. Cho phép tích hợp các thiết bị RS-232/485 vào các hệ thống điều khiển ControlNet (thường dùng trong hệ thống Rockwell Automation/Allen-Bradley) một cách nhanh chóng, an toàn và tin cậy |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tích hợp không can thiệp (No hardware/software changes) | Kết nối các thiết bị công nghiệp theo chuẩn Serial vào hệ thống mà không cần phải can thiệp hay thay đổi mã lập trình trên thiết bị gốc. |
| Trình hướng dẫn Modbus RTU (6-step wizard) | Sử dụng trình hướng dẫn gồm 6 bước được cấu hình sẵn để dễ dàng thiết lập Modbus RTU, loại bỏ sự phức tạp của việc viết script hay tự xây dựng khung truyền tin. |
| Tương thích đa dạng giao thức Serial | Hỗ trợ chuyển đổi cực kỳ linh hoạt các chuẩn Modbus RTU, DF1, hoặc các giao thức tùy chỉnh dạng Yêu cầu/Phản hồi (Request/Response) hoặc Sản xuất/Tiêu thụ (Produce/Consume). |
| Nâng cao hiệu suất xử lý cho PLC | Gateway thay PLC thực hiện toàn bộ quá trình chuyển đổi giao thức thông minh, đóng gói các dữ liệu Serial phức tạp thành định dạng I/O Data tiêu chuẩn để PLC xử lý một cách nhẹ nhàng. |
| Thiết kế mỏng & Tính năng Save/Load | Lớp vỏ mỏng IP20 tối ưu cho gắn thanh DIN-rail. Tính năng "Save & Load" cho phép bạn sao lưu cấu hình đã thiết lập để tái sử dụng ngay lập tức cho các trạm làm việc khác. |
Mạng Serial / Modbus-RTU (Client / Master)
| Thông số | Giá trị |
|---|---|
| Kết nối vật lý | Hỗ trợ đa chuẩn RS-232, RS-422, và RS-485 |
| Giao thức & Chức năng | Standard Modbus RTU Master, DF1, Custom Request/Response, Custom Produce/Consume. Cấu hình định dạng linh hoạt: 7 hoặc 8 data bit; None/Odd/Even Parity; 1 hoặc 2 stop bit; Clear/Freeze |
| Mã lệnh Modbus-RTU hỗ trợ | 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 15, 16, 17, 20, 21, 22, 24 |
| Tốc độ truyền (Baud Rate) | Từ 1200 bit/s đến 57600 bit/s |
| Kích thước dữ liệu | Input tối đa: 512 bytes | Output tối đa: 512 bytes |
| Số lượng điểm nút (Nodes) | Tối đa 31 nodes |
Giao diện & Cổng kết nối ngoại vi
| Thông số | Giá trị |
|---|---|
| Cổng kết nối thiết bị | 1x cổng D-sub 9-pin Female (cho Serial) và kết nối BNC (cho ControlNet) |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-10% đến +10%) thông qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện (TRUE), bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 100mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm | 0-95% (không ngưng tụ) |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Độ cao hoạt động tối đa | Lên đến 2000 mét |
| Lớp vỏ & Lắp đặt | Lớp vỏ bằng nhựa PC ABS chống cháy (chuẩn UL 94), cấp bảo vệ IP20. Thiết kế tối ưu để gắn thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Chứng nhận toàn cầu | CE, UL, WEEE |
| An toàn môi trường nguy hiểm | Ord.Loc UL508, CSA C22.2 No. 14-10; Haz. Loc CL I DIV2 GP A,B,C,D; ANSI/ISA 12.12.01 |
| Tiêu chuẩn môi trường & EMC | Tuân thủ EN 50082-2, EN 55011, EN 61000-6-2 và loạt chuẩn EN 61000-4-x |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus Communicator AB7006-B | Bảng thông số kỹ thuật chi tiết của bộ chuyển đổi giao thức Serial (Master) sang mạng ControlNet. |
| User Manual | User Manual Anybus® Communicator™ for ControlNet™ |
Thiết bị có thể kết nối với các chuẩn vật lý Serial nào?
Bộ chuyển đổi hỗ trợ cả 3 chuẩn truyền thông Serial phổ biến nhất trong công nghiệp: RS-232, RS-422, và RS-485.
Mạng ControlNet thường được dùng ở đâu và tại sao lại cần bộ chuyển đổi này?
ControlNet là một giao thức mạng rất phổ biến trong các hệ thống tự động hóa của Rockwell Automation (Allen-Bradley). Việc sử dụng bộ chuyển đổi Anybus AB7006-B giúp bạn dễ dàng tích hợp các cảm biến, máy đọc mã vạch, cân điện tử đời cũ (chỉ có cổng Serial RS-232/485) vào trực tiếp hệ thống ControlNet hiện tại mà không phải mua mới thiết bị.
Việc cấu hình Modbus RTU có khó không?
Rất đơn giản. HMS đã cung cấp sẵn "Modbus RTU wizard" (Trình hướng dẫn 6 bước) tích hợp trong phần mềm. Bạn chỉ cần làm theo các bước để thiết lập thay vì phải ngồi viết code lập trình hoặc tự tạo các khung dữ liệu (frames) phức tạp.
