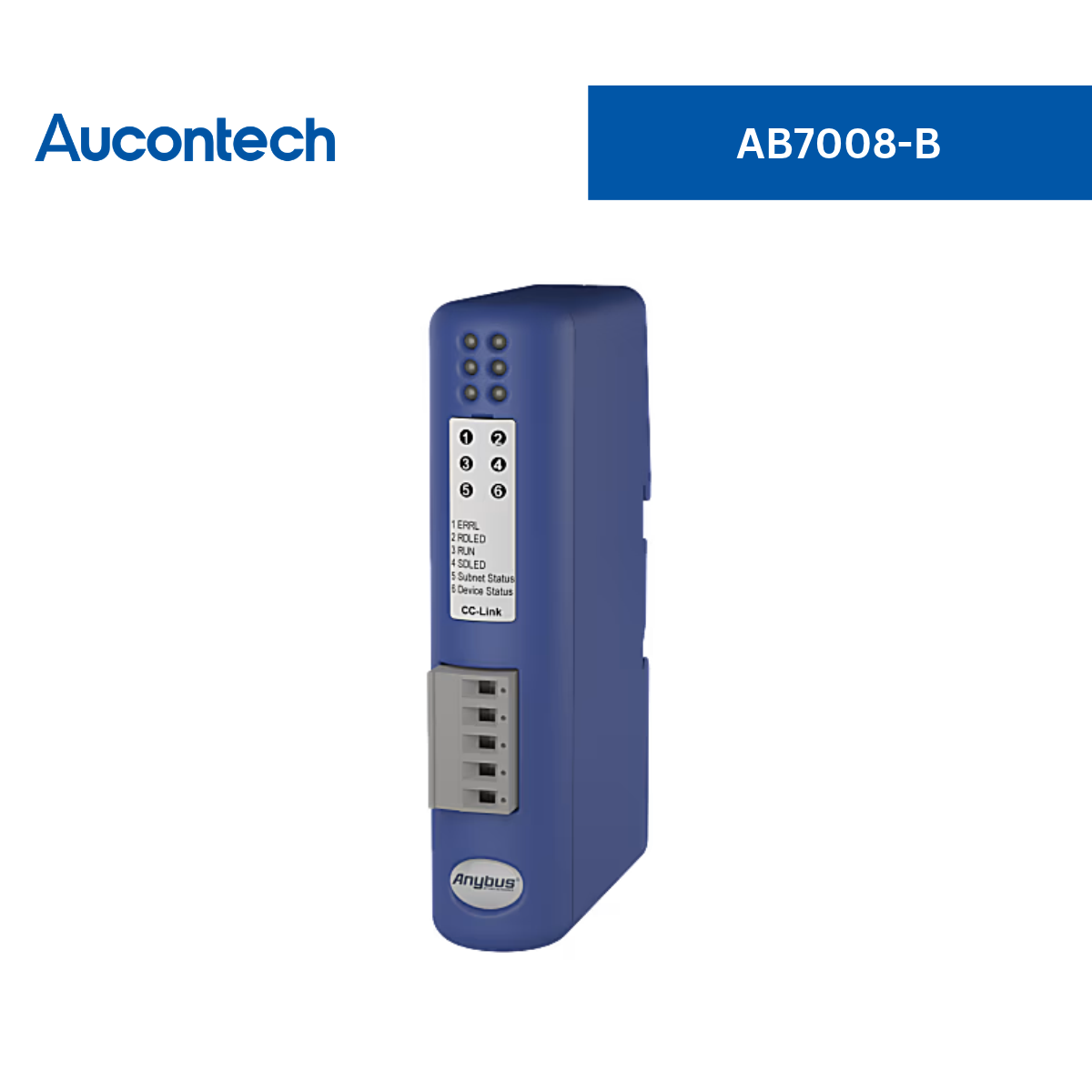

AB7008-B | Anybus Communicator - Serial Master to CC-Link
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus Communicator - Serial Master to CC-Link |
| Mã sản phẩm | AB7008-B |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) |
| Chức năng chính | Chuyển đổi giao thức Serial (nối tiếp) sang mạng CC-Link. Cho phép kết nối mọi thiết bị RS-232/485 vào các hệ thống điều khiển CC-Link (thường gặp ở PLC Mitsubishi) một cách nhanh chóng, an toàn và tin cậy. |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tích hợp không can thiệp (No hardware/software changes) | Cho phép kết nối các thiết bị ngoại vi Serial vào hệ thống điều khiển mà không cần phải thay đổi phần cứng hay mã lập trình trên thiết bị gốc. |
| Trình hướng dẫn Modbus RTU 6 bước | Thiết lập cực kỳ dễ dàng thông qua trình hướng dẫn 6 bước tích hợp sẵn, loại bỏ hoàn toàn sự rắc rối của việc viết script (mã lệnh) hay tự xây dựng khung truyền tin. |
| Tương thích linh hoạt chuẩn Serial | Chuyển đổi hoàn hảo các chuẩn phổ biến như Modbus RTU, DF1, hoặc các giao thức tùy chỉnh độc quyền dạng Yêu cầu/Phản hồi (Request/Response) và Sản xuất/Tiêu thụ (Produce/Consume). |
| Nâng cao hiệu suất cho hệ thống PLC | Gateway thay PLC thực hiện quá trình chuyển đổi giao thức thông minh, đóng gói dữ liệu Serial phức tạp thành định dạng I/O Data tiêu chuẩn để PLC xử lý một cách nhẹ nhàng. |
| Lưu & Tải cấu hình (Save & Load) | Tính năng "Save & Load" cho phép lưu trữ thiết lập hiện tại để nhân bản và tái sử dụng nhanh chóng cho các trạm thiết bị khác. |
Mạng Serial / Modbus-RTU (Client / Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Client / Master |
| Kết nối vật lý | Hỗ trợ RS-232, RS-422, và RS-485 |
| Giao thức & Chức năng | Standard Modbus RTU Master, DF1, Custom Request/Response, Custom Produce/Consume. Khung truyền linh hoạt: 7 hoặc 8 data bit; None/Odd/Even Parity; 1 hoặc 2 stop bit; Clear/Freeze |
| Mã lệnh Modbus-RTU hỗ trợ | 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 15, 16, 17, 20, 21, 22, 24 |
| Tốc độ truyền (Baud Rate) | Từ 1200 bit/s đến 57600 bit/s |
| Kích thước dữ liệu | Input tối đa: 512 bytes | Output tối đa: 512 bytes |
| Số lượng điểm nút (Nodes) | Tối đa 31 nodes |
Mạng CC-Link (Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave |
| Tính năng hỗ trợ | CC-Link slave Version 1 và 2; Transparent CC-Link; PLC Profile compliant; 4 occupied stations (trạm chiếm dụng); 8 extension cycles |
| Tệp cấu hình | CSP available |
| Kích thước dữ liệu | Input: 896 bits / 128 words (tương đương 368 bytes) Output: 896 bits / 128 words (tương đương 368 bytes) |
Giao diện & Cổng kết nối ngoại vi
| Thông số | Giá trị |
|---|---|
| Cổng kết nối tín hiệu | 1x cổng D-sub 9-pin Female (cho kết nối Serial) và 1x đầu cắm 5-pin Phoenix plug 5.08 (cho mạng CC-Link) |
| Công tắc (Switches) | Trang bị 3x công tắc xoay (Rotary Switches) để thiết lập địa chỉ CAN và Baudrate |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-10% đến +10%) thông qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện (TRUE), bảo vệ chống ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 100mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm | 0-95% (không ngưng tụ) |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Lớp vỏ & Lắp đặt | Nhựa PC ABS chống cháy (chuẩn UL 94), cấp bảo vệ IP20. Thiết kế lắp đặt thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Chứng nhận toàn cầu | CE, RoHS, UL, WEEE |
| An toàn môi trường nguy hiểm | Ord.Loc UL508, CSA C22.2 No. 14-10; Haz. Loc CL I DIV2 GP A,B,C,D; ANSI/ISA 12.12.01; CSA C22.2 No. 213 |
| Tiêu chuẩn môi trường & EMC | EN 50082-2, EN 55011, EN 61000-6-2 và loạt chuẩn EN 61000-4-x |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus Communicator AB7008-B | Bảng thông số kỹ thuật chi tiết của bộ chuyển đổi giao thức Serial (Master) sang mạng CC-Link. |
| USER MANUAL | Anybus® Communicator™ - Modbus RTU Server to PROFINET |
Product overview |
Anybus® Communicator Overview |
Thiết bị có thể kết nối với các chuẩn vật lý Serial nào?
Bộ chuyển đổi linh hoạt hỗ trợ giao tiếp với cả 3 chuẩn truyền thông Serial thông dụng trong công nghiệp là: RS-232, RS-422, và RS-485.
Các giao thức mạng CC-Link nào được hỗ trợ?
Bên phía mạng CC-Link, thiết bị hoạt động như một máy tớ (Slave), tuân thủ hoàn toàn theo cấu hình CC-Link Version 1 và Version 2, Transparent CC-Link và phù hợp với chứng nhận PLC Profile. Nó có khả năng mở rộng lên đến 4 occupied stations và 8 extension cycles.
Làm sao để cấu hình thiết bị với mạng Modbus RTU?
Bạn không cần phải viết script hay tự tạo các khung dữ liệu phức tạp. Anybus đã tích hợp sẵn "Modbus RTU wizard" – một trình hướng dẫn cài đặt với 6 bước được cấu hình sẵn, giúp quá trình kết nối diễn ra nhanh chóng và không gặp rắc rối.
