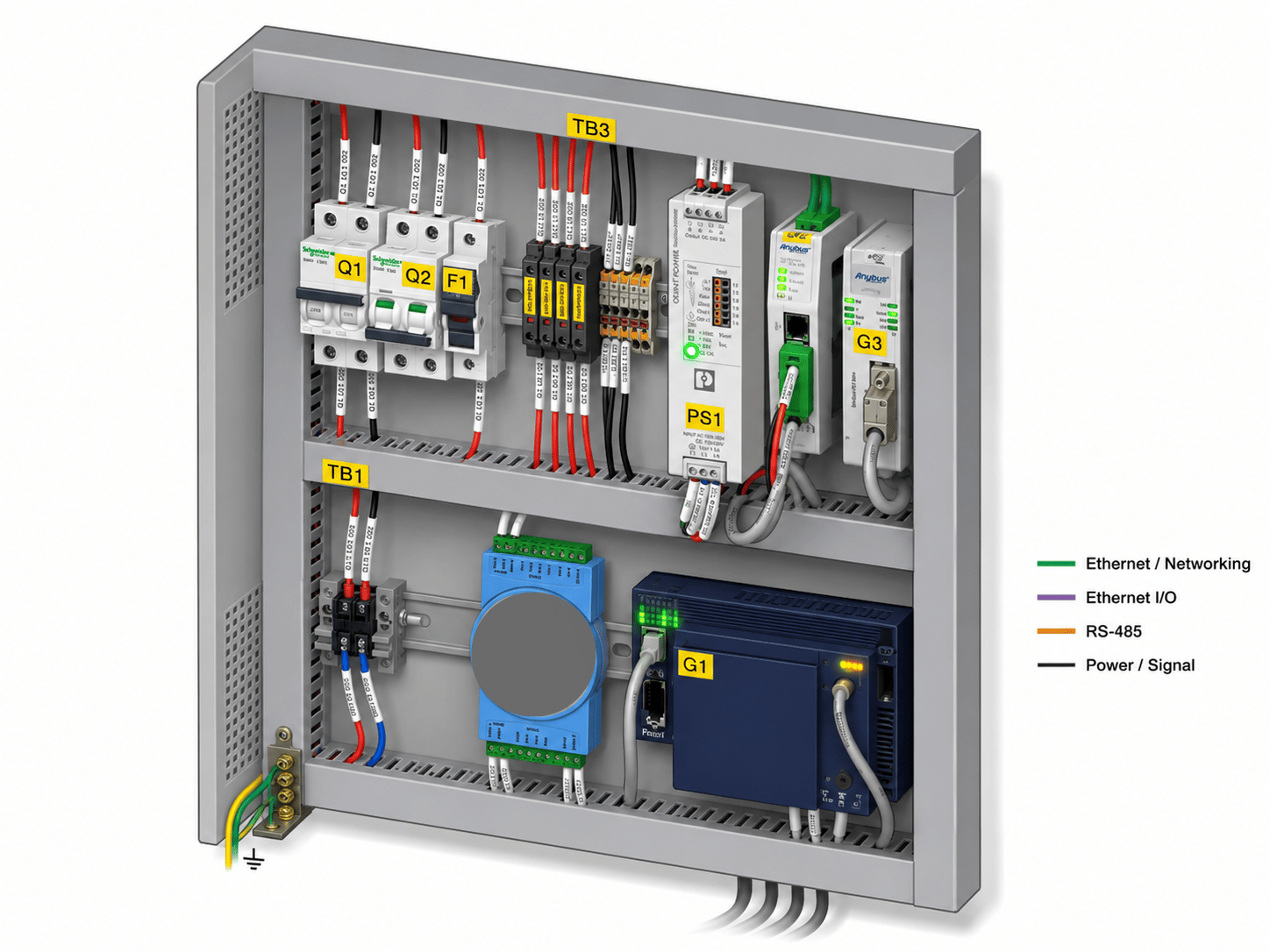

1. Mạng truyền thông công nghiệp là gì?
Mạng truyền thông công nghiệp (Industrial Communication Network) là hệ thống mạng số chuyên dụng dùng để kết nối các thiết bị tự động hóa (cảm biến, PLC, biến tần, SCADA). Khác mạng IT, nó được thiết kế khắt khe để đáp ứng tính thời gian thực, độ tin cậy cao và hoạt động ổn định trong môi trường nhiễu điện từ khắc nghiệt.
Mạng truyền thông công nghiệp là phương diện cốt lõi để các mô hình sản xuất từ nhỏ đến lớn xây dựng hệ thống tự động hóa linh hoạt, truyền tải dữ liệu hiệu quả. Mạng truyền thông công nghiệp, thường gọi tắt là mạng công nghiệp, thực hiện nhiệm vụ liên kết các máy tính và thiết bị công nghiệp thành một thể thống nhất, đảm bảo giao tiếp đồng bộ, an toàn và dễ kiểm soát.
2. Vai trò và lợi ích của mạng truyền thông công nghiệp
Mạng truyền thông giữ vai trò xương sống của hệ thống tự động hóa công nghiệp. Việc sử dụng mạng truyền thông, đặc biệt là bus trường, thay thế kết nối điểm - điểm truyền thống mang lại những lợi ích to lớn:
-
Đơn giản hóa kết nối giữa các thiết bị đa chủng loại trên một đường truyền duy nhất.
-
Tối ưu việc thi công, lắp đặt, tiết kiệm dây tín hiệu và giảm chi phí đầu tư.
-
Nâng cao độ tin cậy và độ chính xác của thông tin nhờ khả năng chống nhiễu vượt trội.
-
Mạng công nghiệp có sự linh hoạt, tính năng mở theo chuẩn quốc tế, giúp dễ dàng tích hợp thiết bị đa hãng và mở rộng hệ thống.
-
Dễ dàng phát hiện, chẩn đoán lỗi của thiết bị nhanh chóng để cảnh báo kịp thời.
3. Cấu trúc mạng truyền thông công nghiệp
Kiến trúc mạng được phân cấp thành 3 tầng chính theo mô hình kim tự tháp tự động hóa:
-
Cấp trường (Field Level): Tầng thấp nhất bao gồm các cảm biến, bộ chấp hành. Giao thức phổ biến: Modbus RTU, PROFIBUS.
-
Cấp điều khiển (Control Level): Tầng giữa bao gồm các bộ PLC xử lý logic điều khiển thiết bị hiện trường. Giao thức phổ biến: PROFINET, EtherNet/IP.
-
Cấp giám sát & quản lý (Supervisory Level): Tầng cao nhất quản lý toàn hệ thống qua phần mềm SCADA/MES. Giao thức phổ biến: OPC UA, MQTT.
Mạng truyền thông công nghiệp sẽ có cấu trúc truyền dẫn linh hoạt:
-
Trong trường hợp đường truyền có dây, cáp chuyên dụng thường là cáp xoắn, đồng trục hoặc cáp quang tùy theo môi trường.
-
Trong trường hợp đường truyền không dây, tín hiệu sẽ được giao tiếp thông qua sóng radio.
4. Các chuẩn truyền thông công nghiệp phổ biến
4.1. RS-232 và RS-485
RS-232 là chuẩn serial cổ điển, thường dùng cho kết nối điểm-điểm. RS-485 là bước phát triển phù hợp hơn với công nghiệp nhờ khả năng truyền vi sai chống nhiễu, cho phép truyền xa và hỗ trợ nhiều nút mạng. RS-485 rất phổ biến ở biến tần, đồng hồ điện, I/O từ xa và các thiết bị hiện trường.

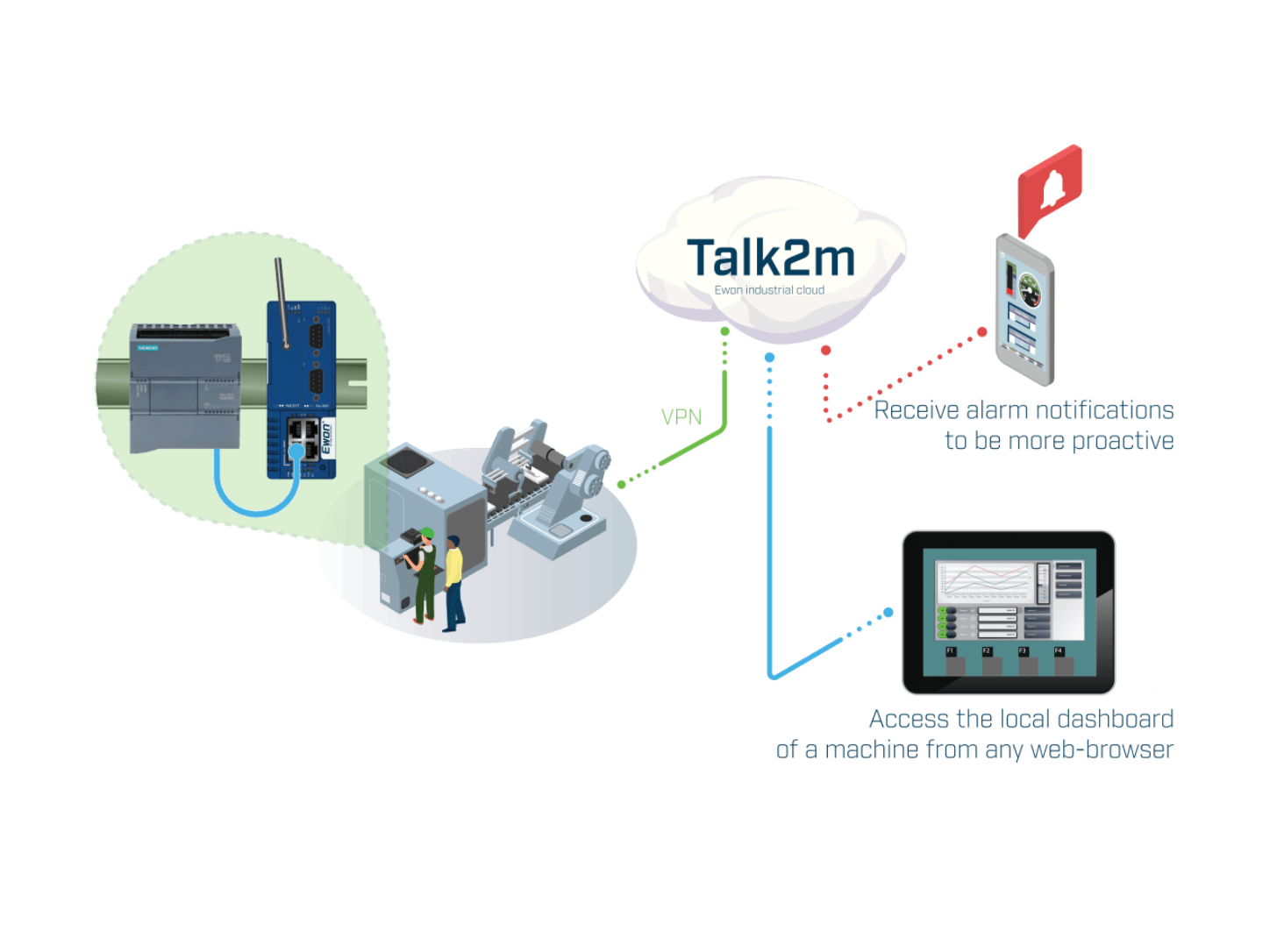

Sản phẩm hỗ trợ truyền thông công nghiệp: Ewon Flexy - HMS Network
4.2. Modbus
Modbus là giao thức truyền thông rất phổ biến nhờ tính đơn giản và chi phí thấp. Modbus rất phù hợp cho các hệ thống cần đọc/ghi dữ liệu cơ bản giữa PLC, HMI, cảm biến theo mô hình Master/Slave đa hãng hỗ trợ.
4.3. PROFIBUS
PROFIBUS là chuẩn fieldbus rất thành công trong tự động hóa nhà máy và quá trình. PROFIBUS vẫn xuất hiện nhiều trong các nhà máy đời trước hoặc các hệ thống Siemens cũ, thường dùng cho remote I/O và trạm van.
4.4. PROFINET
PROFINET là chuẩn truyền thông Ethernet công nghiệp hỗ trợ truyền dữ liệu thời gian thực đồng bộ cao. PROFINET phù hợp cho PLC, remote I/O, HMI, robot và các dây chuyền hiện đại cần chuẩn đoán lỗi mạnh mẽ.
4.5. EtherNet/IP
EtherNet/IP là mạng Ethernet công nghiệp của ODVA, kết hợp chuẩn Ethernet IEEE với giao thức TCP/IP. EtherNet/IP rất phổ biến trong hệ Rockwell, PAC, servo và các hệ thống tích hợp sâu với IT doanh nghiệp.
4.6. EtherCAT
EtherCAT là một Industrial Ethernet nổi tiếng với cơ chế xử lý dữ liệu "on the fly" siêu tốc. EtherCAT đặc biệt mạnh trong motion control, servo, robot và các máy móc cần chu kỳ hoạt động cực ngắn.
4.7. CAN và CANopen
CANopen là hệ thống truyền thông dựa trên CAN, mang lại mạng nhúng cấu hình linh hoạt. CAN/CANopen thường gặp trong máy móc chuyên dụng, thiết bị y tế và robot cỡ nhỏ.
4.8. OPC UA
OPC UA là kiến trúc dịch vụ độc lập nền tảng, tích hợp bảo mật và mô hình dữ liệu cấu trúc. OPC UA phù hợp cho tích hợp SCADA, MES, gateway Edge và kết nối hội tụ OT-IT.
4.9. MQTT
MQTT là giao thức nhắn tin client-server theo mô hình publish/subscribe qua Broker. MQTT phù hợp cho IoT công nghiệp, giám sát năng lượng và đẩy dữ liệu lên Cloud một cách nhẹ nhàng.
