Trong các hệ thống tự động hóa tòa nhà, thiết bị HVAC, bộ điều khiển và hệ thống quản lý có thể sử dụng những giao thức truyền thông khác nhau. Điều này gây khó khăn khi cần kết nối thiết bị, trao đổi dữ liệu và quản lý hệ thống tập trung.
Để các thiết bị sử dụng BACnet và Modbus có thể trao đổi dữ liệu hiệu quả, doanh nghiệp cần lựa chọn giải pháp kết nối phù hợp. Vậy Protocol Converter Gateway là gì và nên chọn thiết bị nào để tích hợp hai giao thức này trong hệ thống tự động hóa? Cùng Aucontech tìm hiểu chi tiết trong bài viết dưới đây.
Mục lục
1. Protocol Converter Gateway là gì?
Protocol Converter Gateway (cổng chuyển đổi giao thức) là thiết bị trung gian giúp các thiết bị sử dụng giao thức truyền thông khác nhau trao đổi dữ liệu thông qua cơ chế chuyển đổi hoặc ánh xạ dữ liệu theo cấu hình.
Thiết bị này giúp doanh nghiệp:
- Kết nối khác giao thức: Tích hợp thiết bị BACnet, Modbus và các hệ thống tương thích.
- Trao đổi dữ liệu: Kết nối thiết bị hiện trường với bộ điều khiển và hệ thống quản lý.
- Giám sát tập trung: Thu thập dữ liệu từ nhiều thiết bị qua giao thức được hỗ trợ.
- Tận dụng thiết bị hiện có: Hỗ trợ tích hợp thiết bị cũ vào hệ thống mới, hạn chế nhu cầu thay thế.
Tùy model, Protocol Converter Gateway có thể chuyển đổi giao thức hoặc định tuyến dữ liệu. Do đó, cần lựa chọn thiết bị phù hợp với giao thức, phương thức kết nối và yêu cầu thực tế của hệ thống.

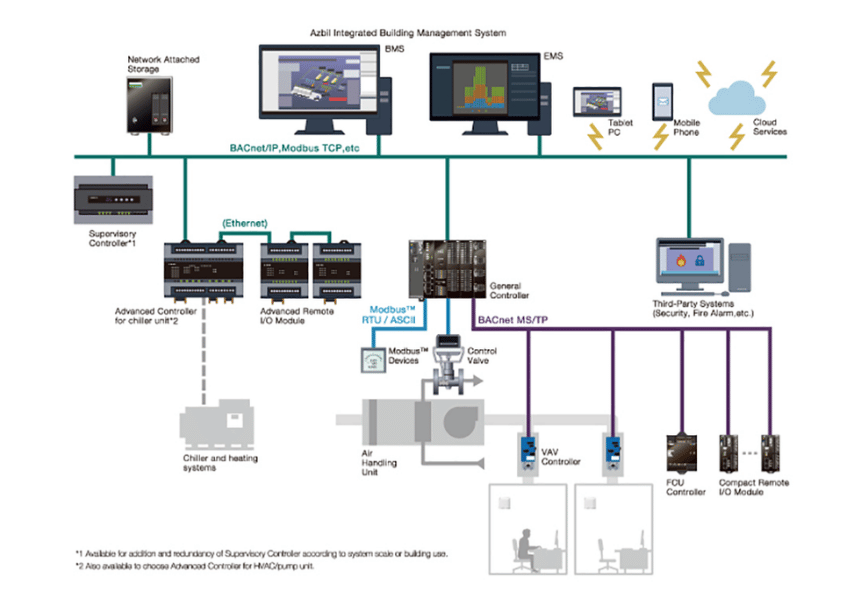

2. Vai trò của BACnet và Modbus trong hệ thống tự động hóa
BACnet và Modbus là hai giao thức truyền thông phổ biến trong tự động hóa nhưng có phạm vi ứng dụng khác nhau.
2.1. BACnet – Giao thức trong tự động hóa tòa nhà
BACnet được sử dụng rộng rãi trong hệ thống quản lý tòa nhà (BMS), HVAC và các bộ điều khiển kỹ thuật. Hai phương thức truyền thông phổ biến gồm:
- BACnet/IP: Truyền thông qua mạng IP, thường sử dụng Ethernet.
- BACnet MS/TP: Truyền thông qua đường nối tiếp, thường sử dụng RS-485.
Khi cần kết nối thiết bị BACnet với hệ thống sử dụng giao thức khác, doanh nghiệp có thể cần cổng chuyển đổi giao thức tương thích.
2.2. Modbus – Giao thức trong công nghiệp và quản lý năng lượng
Modbus được sử dụng trong các thiết bị điều khiển, đồng hồ đo điện và hệ thống giám sát công nghiệp. Hai dạng phổ biến gồm:
- Modbus RTU: Truyền thông qua đường nối tiếp, thường sử dụng RS-485.
- Modbus TCP: Truyền thông qua mạng Ethernet dựa trên TCP/IP.
Modbus Gateway, hay Modbus Protocol Converter, có thể kết nối Modbus RTU với Modbus TCP nếu được thiết kế hỗ trợ. Một số thiết bị còn hỗ trợ chuyển đổi Modbus ASCII, tùy theo model.

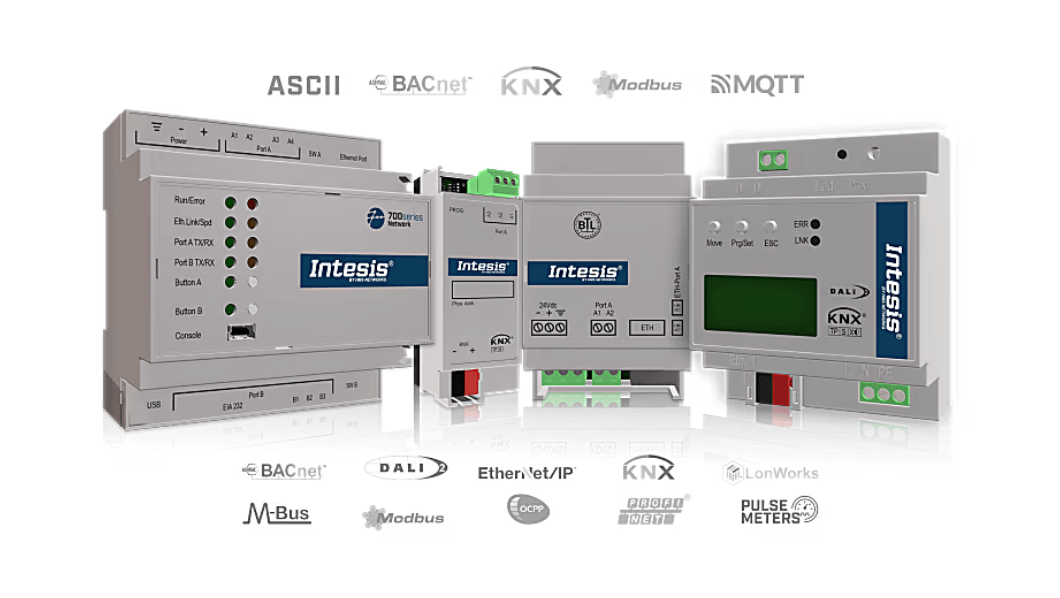

3. Các giải pháp Protocol Converter Gateway phổ biến
Tùy vào giao thức và thiết bị hiện có, doanh nghiệp có thể lựa chọn Protocol Converter Gateway để tích hợp BACnet với Modbus hoặc kết nối các thiết bị Modbus RTU với hệ thống Modbus TCP.
Dưới đây là hai giải pháp tiêu biểu, tương ứng với hai nhu cầu kết nối thường gặp trong hệ thống tự động hóa.
| Tiêu chí | BACnet/IP & MS/TP Client to Modbus TCP & RTU Server Application | Modbus RTU to Modbus TCP Router |
|---|---|---|
| Chức năng chính | Tích hợp thiết bị BACnet với hệ thống Modbus | Kết nối thiết bị Modbus RTU với mạng Modbus TCP |
| Giao thức hỗ trợ | BACnet/IP, BACnet MS/TP, Modbus TCP và Modbus RTU | Modbus RTU và Modbus TCP |
| Ứng dụng | Trao đổi dữ liệu giữa thiết bị BACnet và hệ thống điều khiển Modbus | Kết nối thiết bị Modbus RTU với bộ điều khiển hoặc hệ thống quản lý sử dụng Modbus TCP |
| Quy mô được công bố | Tối đa 3.000 điểm dữ liệu đối với phiên bản được giới thiệu | Tối đa 32 thiết bị Modbus RTU |
3.1. BACnet/IP & MS/TP Client to Modbus TCP & RTU Server Application
Ngoài khả năng tích hợp BACnet và Modbus, giải pháp này hỗ trợ công cụ Intesis MAPS để cấu hình điểm dữ liệu và kiểm tra trạng thái giao tiếp. Tính năng BACnet Explorer cũng giúp phát hiện thiết bị trên mạng BACnet, thuận tiện hơn khi triển khai và xử lý sự cố.
Giải pháp phù hợp với các dự án tự động hóa tòa nhà cần kết nối thiết bị BACnet với hệ thống giám sát hoặc bộ điều khiển Modbus, giúp dữ liệu từ các thiết bị được tích hợp vào hệ thống quản lý hiện có.
Tham khảo sản phẩm: BACnet/IP & MS/TP Client to Modbus TCP & RTU Server Application – 3.000 điểm dữ liệu
3.2. Modbus RTU to Modbus TCP Router
Điểm đáng chú ý của giải pháp là khả năng hỗ trợ cấu hình và chẩn đoán truyền thông thông qua Intesis MAPS, giúp kỹ thuật viên theo dõi trạng thái kết nối và xác định lỗi trong quá trình vận hành.
Thiết bị phù hợp với hệ thống có đồng hồ đo điện, thiết bị đo lường hoặc bộ điều khiển Modbus RTU cần kết nối với mạng Modbus TCP để phục vụ giám sát và quản lý tập trung.
Tham khảo sản phẩm: Modbus RTU to Modbus TCP Router – hỗ trợ tối đa 32 thiết bị
Để tham khảo thêm một ứng dụng thực tế của Modbus Gateway trong quản lý hệ thống tòa nhà, bạn có thể xem case study về giải pháp Modbus Gateway cho lĩnh vực bán lẻ của HMS Networks.
4. Cách lựa chọn Protocol Converter Gateway phù hợp
Để lựa chọn Protocol Converter Gateway phù hợp, doanh nghiệp nên xem xét các yếu tố sau:
1. Giao thức cần kết nối: Xác định giao thức của thiết bị nguồn và hệ thống đích. Ví dụ, tích hợp BACnet với Modbus cần gateway hỗ trợ đúng hai giao thức; kết nối Modbus RTU với Modbus TCP cần thiết bị tương thích với cả hai chuẩn.
2. Giao diện truyền thông: Kiểm tra phương thức kết nối như Ethernet hoặc RS-485, cùng các thông số truyền thông và sơ đồ đấu nối. Việc tương thích giao thức thôi chưa đủ nếu giao diện vật lý không phù hợp.
3. Số lượng thiết bị và điểm dữ liệu: Đối chiếu quy mô hệ thống với giới hạn thiết bị, điểm dữ liệu và số kết nối đồng thời mà sản phẩm hỗ trợ. Nên dự phòng nhu cầu mở rộng trong tương lai.
4. Khả năng cấu hình và chẩn đoán: Ưu tiên thiết bị có công cụ cấu hình rõ ràng, hỗ trợ ánh xạ dữ liệu và kiểm tra trạng thái truyền thông để thuận tiện cho quá trình triển khai, bảo trì.
5. Phân biệt Protocol Converter Gateway và PLC Gateway: Protocol Converter Gateway phù hợp khi nhu cầu chính là kết nối các thiết bị sử dụng giao thức khác nhau. Trong khi đó, PLC Gateway có thể phù hợp hơn với các hệ thống điều khiển công nghiệp phức tạp, tùy theo kiến trúc và yêu cầu xử lý của dự án.
5. Câu hỏi thường gặp về Protocol Converter Gateway
5.1. Protocol Converter Gateway có chức năng gì?
Thiết bị giúp kết nối các hệ thống sử dụng giao thức truyền thông khác nhau thông qua việc chuyển đổi hoặc ánh xạ dữ liệu theo cấu hình. Ứng dụng phổ biến gồm tích hợp BACnet với Modbus và kết nối Modbus RTU với Modbus TCP.
5.2. BACnet và Modbus khác nhau như thế nào?
BACnet được sử dụng phổ biến trong tự động hóa tòa nhà và hệ thống BMS, trong khi Modbus được ứng dụng rộng rãi trong điều khiển công nghiệp, đo lường và quản lý năng lượng. Khi cần trao đổi dữ liệu giữa hai giao thức, cần sử dụng thiết bị hỗ trợ đúng phương thức kết nối ở cả hai đầu.
5.3. Khi nào cần sử dụng Modbus RTU to Modbus TCP Router?
Khi các thiết bị hiện trường sử dụng Modbus RTU nhưng hệ thống quản lý hoặc bộ điều khiển sử dụng Modbus TCP, router có thể giúp kết nối hai mạng để trao đổi dữ liệu. Cần kiểm tra số lượng thiết bị và thông số truyền thông trước khi lựa chọn.
6. Kết luận
Protocol Converter Gateway giúp kết nối các thiết bị và hệ thống tự động hóa sử dụng giao thức truyền thông khác nhau, hỗ trợ tích hợp dữ liệu và giám sát tập trung.
Tùy nhu cầu, doanh nghiệp có thể chọn giải pháp tích hợp BACnet với Modbus hoặc kết nối Modbus RTU với Modbus TCP. Việc xác định đúng giao thức, giao diện truyền thông và quy mô dữ liệu sẽ giúp lựa chọn thiết bị phù hợp với hệ thống hiện có.
Khám phá thêm các Protocol Converter Gateways từ Aucontech để tìm giải pháp phù hợp với nhu cầu triển khai thực tế.
