Trong các nhà máy thông minh hiện đại, việc tích hợp hệ thống tự động hóa từ nhiều nhà cung cấp khác nhau (Multi-Vendor PLC) luôn là bài toán đau đầu cho các kỹ sư tự động hóa và quản lý nhà máy. Sự phân mảnh của dữ liệu thô (Raw Data) từ Siemens, Rockwell, Omron, hay Mitsubishi khiến việc kết nối lên các hệ thống cấp cao (SCADA, MES, Cloud) gặp nhiều rào cản.
Thiết bị Red Lion FlexEdge DA50 hoạt động như một IoT gateway mạnh mẽ (từ Group 2 trở lên) mang đến giải pháp tối ưu giúp tự động hóa dòng chảy thông tin, chuyển đổi và quy hoạch toàn bộ dữ liệu phân mảnh về một Tag Database duy nhất. Bài viết này sẽ chi tiết hóa quy trình chuẩn hóa dữ liệu OT từ gốc đến ngọn trên nền tảng phần cứng này.
1. Bản chất của bài toán: Từ dữ liệu thô (Raw Data) phân mảnh
Tại tầng thiết bị nhà máy (OT Layer), các dòng PLC hoạt động độc lập và liên tục phát ra dòng dữ liệu thô dưới dạng các thanh ghi (registers), bit, hoặc byte rời rạc.
- Mỗi hãng sản xuất lại có một cấu trúc địa chỉ bộ nhớ, kiểu dữ liệu và chu kỳ quét (polling rate) hoàn toàn khác nhau.
- Dữ liệu thô này nếu không được xử lý ngay tại biên sẽ gây quá tải, xung đột tín hiệu và tạo ra những điểm mù thông tin khi đưa lên tầng IT.
2. Quy trình 4 bước chuẩn hóa dữ liệu OT trên Red Lion FlexEdge DA50
Xem nhanh sản phẩm RedLion FlexEdge Da50: DA50A0BNN0000020 - FlexEdge Protocol Gateway Red Lion | Aucontech
Để giải quyết triệt để tình trạng trên, IoT gateway Red Lion FlexEdge DA50 thực hiện quy trình chuẩn hóa dữ liệu thông qua 4 bước logic cốt lõi:
Bước 1: Thu thập và gom cụm Dữ liệu thô (Raw Data Collection)
- Thực thi: Thiết bị IoT gateway sử dụng thư viện hơn 300+ driver công nghiệp tích hợp sẵn để kết nối đồng thời với tất cả các dòng PLC khác hãng trong nhà máy.
- Mục tiêu: Đóng vai trò là trạm trung chuyển ở tầng biên, DA50 tiến hành hứng toàn bộ các tín hiệu thô rời rạc từ các cổng giao tiếp vật lý (Ethernet, Serial) mà không làm gián đoạn hay xung đột hệ thống bên dưới.
Bước 2: Làm sạch và Đồng bộ định dạng (Data Normalization)
- Thực thi: Sau khi thu thập, các dữ liệu thô từ từng dòng PLC sẽ được bóc tách và quy đổi. IoT gateway thực hiện đồng bộ hóa các định dạng dữ liệu (như quy chuẩn kiểu số thực, số nguyên, xử lý thứ tự byte/word).
- Mục tiêu: Loại bỏ các bit rác hoặc mã lỗi truyền thông ban đầu, đưa dữ liệu thô về một định dạng tiêu chuẩn chung, sẵn sàng cho việc gán ngữ nghĩa.
Bước 3: Ánh xạ ngữ nghĩa và Hợp nhất thành 1 Tag Database duy nhất (Semantic Mapping & Tag Unification)
- Thực thi: Thông qua phần mềm cấu hình trực quan, toàn bộ các biến số sau khi làm sạch sẽ được gán các tên gọi có ý nghĩa (Semantic Tags) rõ ràng (ví dụ: thay thế địa chỉ phức tạp như
DB1.DBW0bằngLine1_Temperature). - Mục tiêu: Gom toàn bộ thông tin từ nhiều hãng PLC khác nhau về một cơ sở dữ liệu thẻ tập trung duy nhất (Unified Tag Database). Từ đây, người vận hành chỉ cần quản lý một danh sách biến đồng nhất duy nhất.
Bước 4: Thiết lập Điểm truy xuất dữ liệu chuẩn (Single Point of Truth)
- Thực thi: Tag Database duy nhất sau khi hoàn thiện sẽ được mở rộng ra bên ngoài thông qua các giao thức tiêu chuẩn như OPC UA, MQTT hoặc các cổng kết nối IIoT được tích hợp sẵn trên IoT gateway.
- Mục tiêu: Cung cấp nguồn dữ liệu sạch, đồng bộ và nhất quán tuyệt đối cho hệ thống SCADA, MES, các Dashboard giám sát cục bộ hoặc đưa thẳng lên Cloud mà không cần quan tâm đến thiết bị gốc đến từ hãng nào.

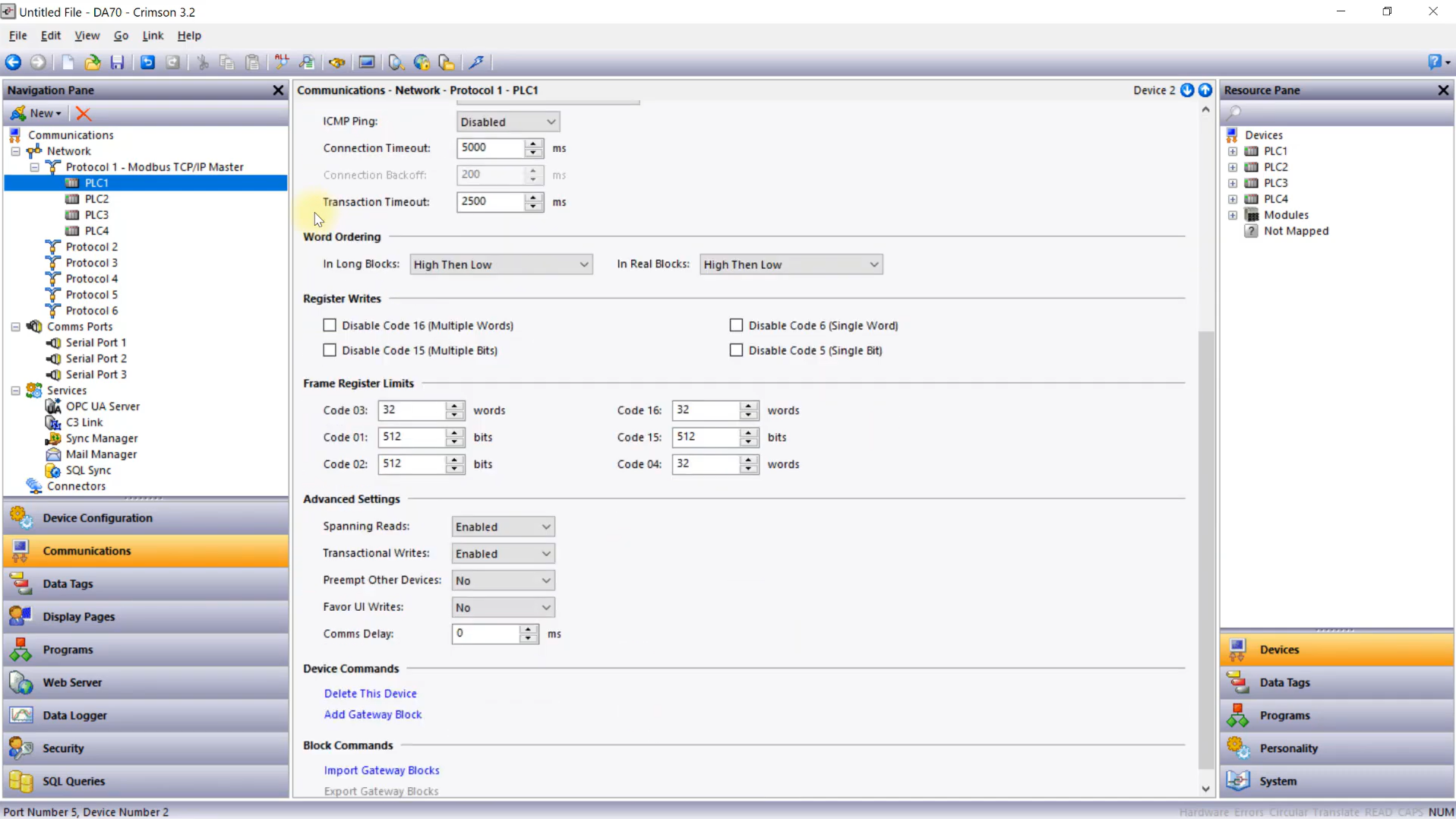

Tìm hiểu về cấu hình cơ bản của phần mềm Crimson 3.2: Crimson 3.2 - Device Configuration - Basic Overview
3. Lợi ích vượt trội cho doanh nghiệp
Việc ứng dụng quy trình chuẩn hóa dữ liệu thông qua IoT gateway Red Lion FlexEdge DA50 đem lại những giá trị cốt lõi:
- Loại bỏ sự phụ thuộc phần cứng: Dễ dàng thay thế hoặc bổ sung PLC mới mà không làm thay đổi cấu trúc dữ liệu ở các tầng hệ thống bên trên.
- Tối ưu hóa chi phí tích hợp: Tiết kiệm thời gian lập trình, không cần viết mã nguồn phức tạp để đồng bộ dữ liệu giữa các hãng.
- Nền tảng vững chắc cho chuyển đổi số: Cung cấp dữ liệu sạch sẵn sàng cho các ứng dụng phân tích nâng cao, Data Logging hoặc tích hợp AI trong nhà máy thông minh.
