1.01.0143.08221 | Ixxat Mobilizer Pro 822 EtherCAT - Automotive Platform | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|

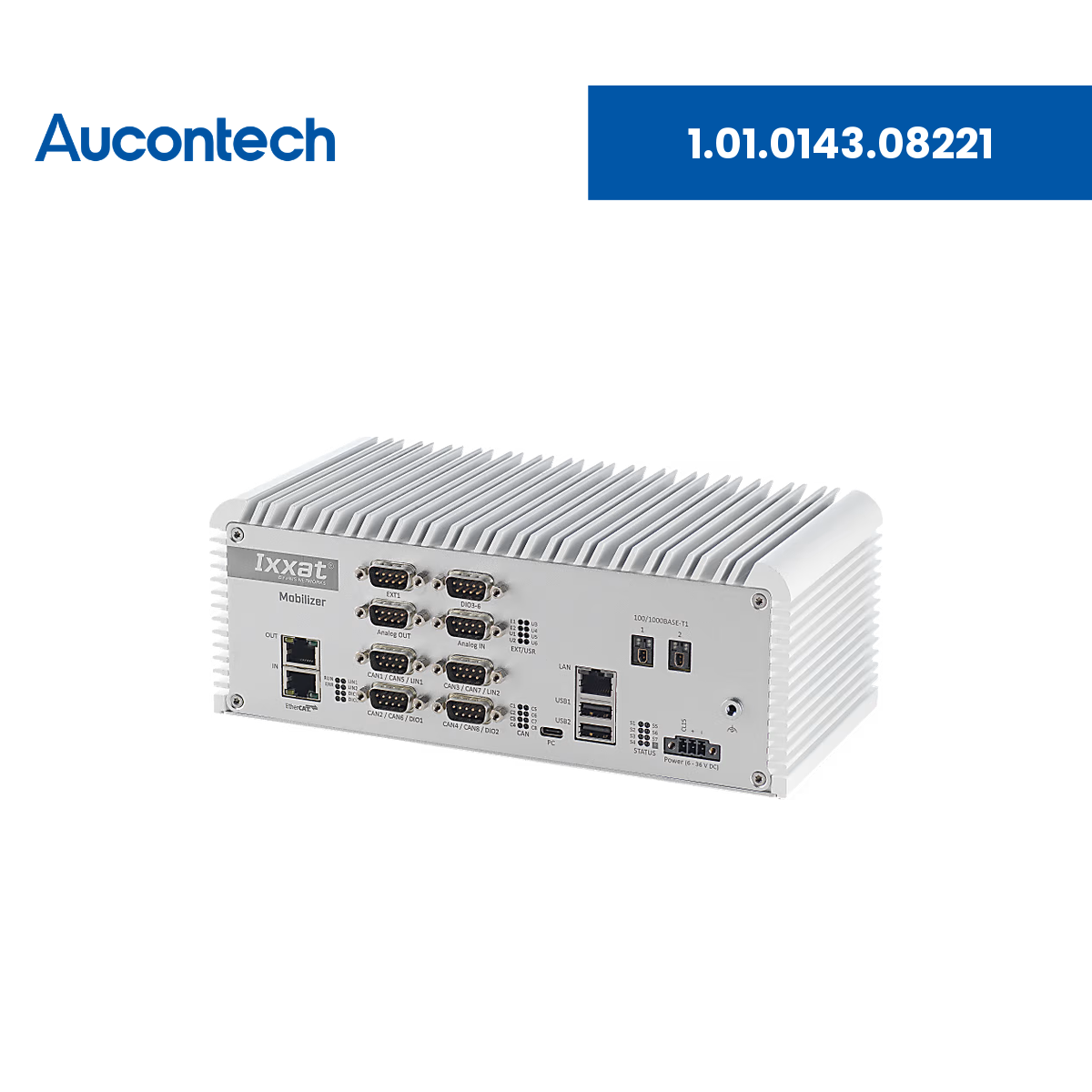

| Tên sản phẩm | 1.01.0143.08221 - Ixxat Mobilizer Pro 822 EtherCAT - Automotive Platform (8x CAN FD, FlexRay, 2x Automotive Ethernet, EtherCAT) |
| Loại sản phẩm | Nền tảng automotive cấu hình được (configurable automotive platform) đa giao tiếp, hỗ trợ Automotive Ethernet và EtherCAT |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Tích hợp nhiều hệ thống bus vào một thiết bị nhỏ gọn; thực hiện ghi dữ liệu (logging), gateway và mô phỏng rest bus trên nền tảng nhúng có xử lý riêng. |
| Ứng dụng | Kỹ thuật và kiểm thử ô tô, dự án e-mobility, ứng dụng công nghiệp phức tạp cần truyền dữ liệu tốc độ cao qua Automotive Ethernet và EtherCAT. |
| Giao tiếp | 8 x CAN/CAN FD, 2 x Automotive Ethernet 100/1000 Base-T1, 1 x FlexRay, 2 x LIN, 1 x Ethernet (10/100/1000 Base-TX), EtherCAT, 6 x Digital in/out, 4 x Analog in, 2 x Analog out, 2 x SENT, K-Line, USB 3.0 device, USB 2.0 host, khe SDXC |
| Cách ly điện | Cách ly điện trên các cổng D-Sub, LAN và EtherCAT, bảo vệ chống quá áp |
| Phần mềm đi kèm | Ixxat ACT (Advanced Configuration Tool) - cấu hình kéo thả trên Windows, phần lớn ứng dụng dùng được ACT Freeware; Dashboard web và IxAdmin |
| Tính năng | Mô tả chi tiết |
|---|---|
| Giải pháp cho yêu cầu mạng phức tạp | Tích hợp dễ dàng nhiều hệ thống bus vào một thiết bị nhỏ gọn, thiết yếu cho dự án e-mobility và ứng dụng công nghiệp phức tạp. |
| Đa kết nối | 8 x CAN/CAN FD, 2 x Automotive Ethernet 100/1000 Base-T1, 1 x FlexRay, 2 x LIN, 1 x Ethernet (10/100/1000 Base-TX), EtherCAT, 6 x Digital in/out, 4 x Analog in, 2 x Analog out, 2 x SENT, K-Line, USB 3.0 device, USB 2.0 host, khe SDXC. |
| Nền tảng nhúng có xử lý riêng | Toàn bộ ứng dụng chạy trên thiết bị; PC chỉ cần cho cấu hình hoặc kích thích/hiển thị dữ liệu. |
| Cấu hình nhanh với ACT | Ixxat ACT là công cụ Windows cấu hình thiết bị bằng kéo thả; phần lớn ứng dụng giải quyết được bằng ACT Freeware. |
| Tương thích chuẩn tiên tiến | Hỗ trợ Automotive Ethernet và EtherCAT, truyền dữ liệu tốc độ cao và tích hợp mạng cho ứng dụng kỹ thuật ô tô phức tạp. |
| Quản lý dữ liệu hiệu quả | Tối ưu xử lý dữ liệu và giao thức cho kiểm thử, logging và gateway trong ô tô, đảm bảo tích hợp dễ dàng và vận hành tin cậy. |
| Bảo vệ quá áp | Cách ly điện bảo vệ thiết bị khỏi quá áp và hư hỏng điện. |
Giao tiếp truyền thông - 1.01.0143.08221
| Thông số | Giá trị |
|---|---|
| CAN | CAN high-speed (ISO 11898-2), đến 1 Mbit/s |
| CAN FD | ISO CAN FD (ISO 11898-1:2015), đến 8 Mbit/s |
| CAN/CAN FD transceiver | TCAN1462 |
| Số kênh CAN/CAN FD | 8 |
| LIN | 2 kênh, đến 20 kbit/s |
| LIN transceiver | MCP2003B-E/MC |
| Ethernet | 1 x 10/100/1000 Base-TX (RJ45) |
| Automotive Ethernet | 2 x 100/1000 Base-T1 (đầu nối IEC 63171-2) |
| EtherCAT | Có |
| FlexRay | 1 kênh |
| Digital in/out | 6 |
| Analog In / Out | 4 / 2 |
| SENT | 2 |
Cổng kết nối & Phần cứng - 1.01.0143.08221
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 8 x D-Sub 9, 2 x USB type A, 1 x USB type C, 3 x RJ45, 2 x IEC 63171-2 (Automotive Ethernet), 1 x Phoenix MC 1.5-3-STF-3.81 BK (nguồn) |
| Khe thẻ nhớ | SDXC |
Nguồn cấp & Môi trường hoạt động - 1.01.0143.08221
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | 6 V đến 36 V DC |
| Dòng tiêu thụ điển hình | 620 mA (12 V DC) |
| Đầu nối nguồn | 3 chân |
| Cách ly điện | Cổng D-Sub: 1 kV DC trong 1 giây, 500 V AC/60 Hz trong 1 phút; cổng LAN: 1.5 kVrms/60 Hz, 2.25 kV DC trong 1 phút; cổng EtherCAT: 1 kVrms trong 1 phút |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | 10 đến 95 %, không ngưng tụ |
Kích thước, Vật liệu & Chứng nhận - 1.01.0143.08221
| Thông số | Giá trị |
|---|---|
| Khối lượng tịnh | 740 g |
| Vật liệu vỏ | Nhôm |
| Cấp bảo vệ | IP40 |
| Chứng nhận | CE, FCC |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Đức (Germany) / 8517620000 |
| ECCN (chỉ áp dụng tại Mỹ) | EAR99 |
| Dual Usage | No |
| Phụ kiện | Mobilizer DIN Rail Mount (1.04.0143.00001), Mobilizer Y-CAN Cable (1.04.0143.00002), Mobilizer Power Cable (1.04.0143.00003) |
| Pin tích hợp | Không |
- Nhiều bus trong một thiết bị
8 x CAN/CAN FD, 2 x Automotive Ethernet 100/1000 Base-T1, 1 x FlexRay, 2 x LIN, 1 x Ethernet (10/100/1000 Base-TX), EtherCAT, 6 x Digital in/out, 4 x Analog in, 2 x Analog out, 2 x SENT, K-Line. - Xử lý độc lập trên thiết bị
Logging, gateway và mô phỏng rest bus chạy trực tiếp trên nền tảng nhúng, PC chỉ dùng để cấu hình. - Cấu hình kéo thả với ACT
Phần lớn ứng dụng giải quyết được bằng Ixxat ACT Freeware. - Tốc độ cao
Automotive Ethernet 100/1000 Base-T1 và EtherCAT cho truyền dữ liệu tốc độ cao. - Dải nhiệt độ rộng
Hoạt động -40°C đến +70°C, vỏ nhôm IP40 bền bỉ. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, FCC, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0143.08221 | Bảng thông số kỹ thuật chi tiết của Ixxat Mobilizer Pro 822 EtherCAT - Automotive Platform (8x CAN FD, FlexRay, 2x Automotive Ethernet, EtherCAT). |
1.01.0143.08221 dùng để làm gì?
Là nền tảng automotive cấu hình được, dùng cho ghi dữ liệu (logging), gateway và mô phỏng rest bus trong kỹ thuật, kiểm thử ô tô và e-mobility.
1.01.0143.08221 có những giao tiếp nào?
8 x CAN/CAN FD, 2 x Automotive Ethernet 100/1000 Base-T1, 1 x FlexRay, 2 x LIN, 1 x Ethernet (10/100/1000 Base-TX), EtherCAT, 6 x Digital in/out, 4 x Analog in, 2 x Analog out, 2 x SENT, K-Line, USB 3.0 device, USB 2.0 host, khe SDXC.
1.01.0143.08221 hỗ trợ tốc độ CAN FD bao nhiêu?
CAN FD đến 8 Mbit/s (ISO 11898-1:2015), CAN high-speed đến 1 Mbit/s.
Phần mềm cấu hình là gì?
Ixxat ACT (Advanced Configuration Tool) chạy trên Windows, cấu hình bằng kéo thả; phần lớn ứng dụng dùng được ACT Freeware.
1.01.0143.08221 cần nguồn cấp như thế nào?
Điện áp 6 đến 36 V DC; dòng tiêu thụ điển hình 620 mA tại 12 V DC.
1.01.0143.08221 có những phụ kiện nào?
Mobilizer DIN Rail Mount (1.04.0143.00001), Mobilizer Y-CAN Cable (1.04.0143.00002) và Mobilizer Power Cable (1.04.0143.00003).
