| Thông tin | Mô tả |
|---|---|

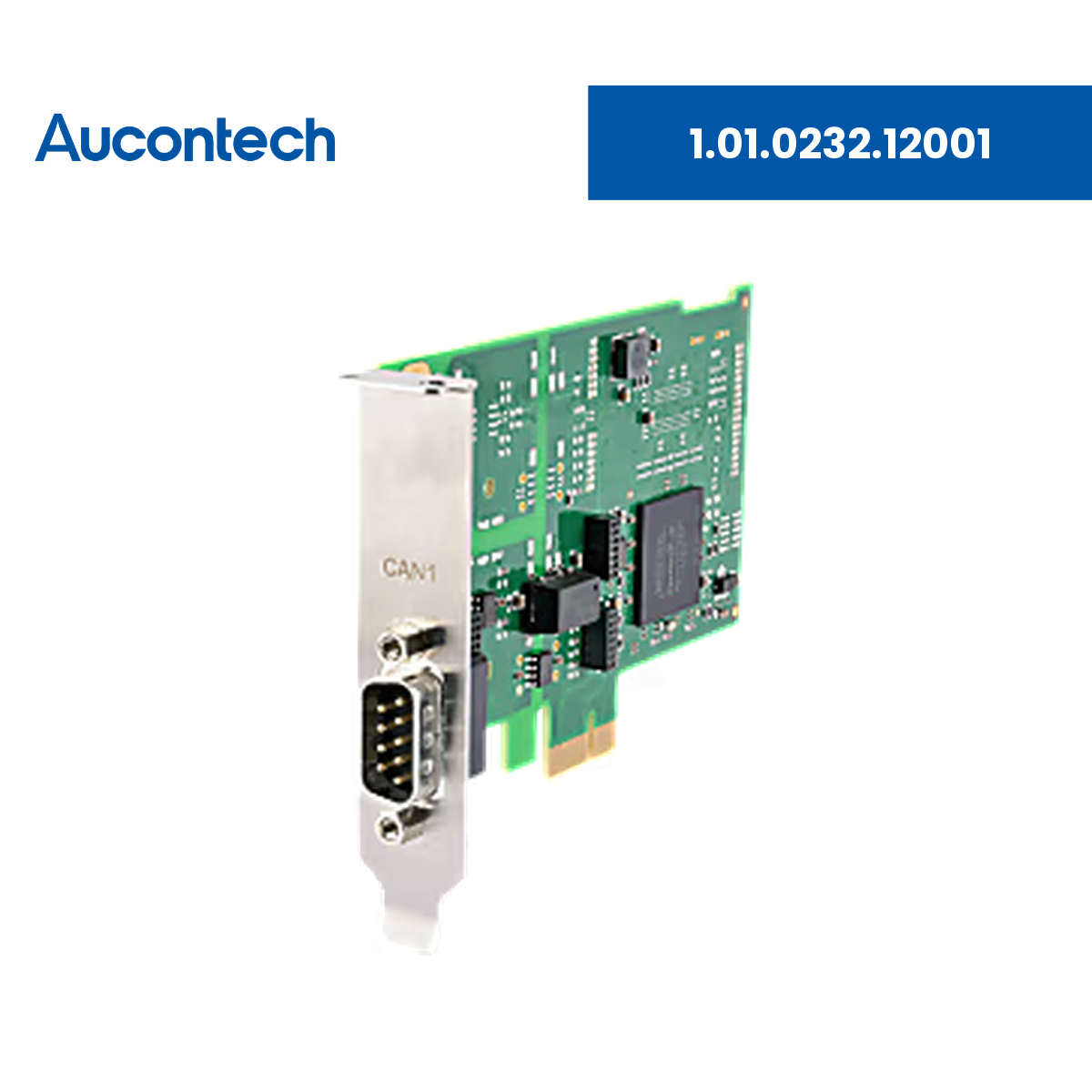

| Tên sản phẩm | 1.01.0232.12001 - Ixxat CAN-IB100/PCIe LP - PC CAN Interface Board, 1x CAN, Galvanic Isolation, Low-Profile Bracket |
| Loại sản phẩm | Card giao tiếp PC PCI Express thụ động 1 kênh CAN, cách ly điện, giá đỡ low-profile |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Kết nối máy tính (PC công nghiệp hoặc PC để bàn) với mạng CAN qua khe PCI Express một cách đơn giản, tiết kiệm. |
| Ứng dụng | Phát triển, kiểm thử, giám sát và phân tích mạng CAN; băng thử (test bench), nhà máy sản xuất; lắp nhiều card trong một PC để mở rộng kênh. |
| Giao thức hỗ trợ | CAN high-speed (ISO 11898-2); CAN low-speed (ISO 11898-3) qua board mở rộng tùy chọn; CAN 2.0 A/B |
| Giao tiếp PC | PCI Express V1.1, single lane (x1) |
| Cách ly điện | 1 kV DC trong 1 giây |
| Phần mềm đi kèm | Driver Ixxat VCI (Windows), ECI (Linux), RTOS theo yêu cầu; canAnalyser3 Mini trong gói VCI V4 - tải miễn phí |
| Tính năng | Mô tả chi tiết |
|---|---|
| Card CAN thụ động | Truy cập trực tiếp mạng CAN, phù hợp ứng dụng cần kết nối đơn giản không dùng vi điều khiển. |
| Kết nối tiết kiệm chi phí | Hiệu năng cao với mức giá hợp lý cho các ứng dụng đòi hỏi cao. |
| Giao tiếp PCIe | PCI Express single-lane (x1) truyền dữ liệu tốc độ cao. |
| Dùng cho PC công nghiệp và PC tiêu chuẩn | Card có giá đỡ để lắp cố định trong PC để bàn hoặc PC công nghiệp. |
| Giá đỡ low-profile | Kích thước giá đỡ low-profile, phù hợp hệ thống cần tiết kiệm không gian. |
| Lắp nhiều card trong một PC | Dễ dàng mở rộng số kênh, phù hợp băng thử và nhà máy sản xuất. |
| Kiến trúc module | Mở rộng giao tiếp theo yêu cầu qua board mở rộng và module piggyback. |
| Mở rộng kênh CAN low-speed | Hỗ trợ board mở rộng cho thêm kênh CAN low-speed, chuyển đổi bằng phần mềm. |
| Bảo vệ quá áp | Cách ly điện bảo vệ thiết bị khỏi quá áp và hư hỏng điện. |
| Driver đa nền tảng | Gói driver Ixxat VCI hỗ trợ nhiều fieldbus, dễ chuyển đổi giữa các loại giao tiếp PC; tải miễn phí. |
| Phần mềm phân tích đi kèm | Ixxat canAnalyser3 Mini trong gói VCI V4 giúp bắt đầu phân tích và giám sát mạng CAN. |
Giao tiếp CAN - 1.01.0232.12001
| Thông số | Giá trị |
|---|---|
| Số kênh CAN | 1 |
| Chuẩn CAN | CAN high-speed (ISO 11898-2); CAN low-speed (ISO 11898-3) qua board mở rộng |
| CAN controller | CAN 2.0 A/B |
| CAN transceiver | TI SN65HVD251 |
| Tốc độ truyền | CAN high-speed: 10 kbit/s đến 1 Mbit/s; CAN low-speed (mở rộng): 10 kbit/s đến 125 kbit/s |
| Cổng kết nối | 1 x D-Sub 9, 1 x PCI Express (V1.1) single lane (x1) |
Nguồn cấp & Môi trường hoạt động - 1.01.0232.12001
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | 3.3 V DC qua khe PCIe |
| Đầu nối nguồn | Khe PCIe (3.3 V / 12 V DC) |
| Dòng tiêu thụ (điển hình / tối đa) | 350 mA / 400 mA (3.3 V DC) |
| Cách ly điện | 1 kV DC trong 1 giây |
| Nhiệt độ hoạt động | 0°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | 10 đến 95 %, không ngưng tụ |
Kích thước, Lắp đặt & Chứng nhận - 1.01.0232.12001
| Thông số | Giá trị |
|---|---|
| Kích thước | 69 × 105 mm |
| Khối lượng tịnh | 185 g |
| Lắp đặt | PCI Express |
| Chứng nhận | CE, FCC |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Đức (Germany) / 8517620000 |
| Dual Usage | No |
| Nội dung đóng gói | Card giao tiếp PC, hướng dẫn sử dụng; driver VCI và canAnalyser Mini tải miễn phí |
| Pin tích hợp | Không |
| Phân loại WEEE | IT and telecommunications equipment |
- Kết nối PC với CAN đơn giản
Card PCIe thụ động, cài đặt nhanh trong PC công nghiệp hoặc PC để bàn. - Tiết kiệm chi phí
Hiệu năng cao với mức giá hợp lý. - Mở rộng linh hoạt
Kiến trúc module, lắp nhiều card trong một PC để tăng số kênh. - Cách ly 1 kV
Bảo vệ PC và thiết bị khỏi quá áp từ mạng CAN. - Phần mềm miễn phí
Driver VCI/ECI và canAnalyser3 Mini tải miễn phí. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, FCC, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0232.12001 | Bảng thông số kỹ thuật chi tiết của Ixxat CAN-IB100/PCIe LP - PC CAN Interface Board, 1x CAN, Galvanic Isolation, Low-Profile Bracket. |
1.01.0232.12001 dùng để làm gì?
Là card PCI Express thụ động giúp kết nối máy tính với mạng CAN một cách đơn giản, tiết kiệm.
1.01.0232.12001 có bao nhiêu kênh CAN?
1 kênh CAN high-speed, có thể mở rộng kênh CAN low-speed qua board mở rộng.
1.01.0232.12001 hỗ trợ tốc độ bao nhiêu?
CAN high-speed từ 10 kbit/s đến 1 Mbit/s; CAN low-speed (qua mở rộng) từ 10 kbit/s đến 125 kbit/s.
1.01.0232.12001 hỗ trợ hệ điều hành nào?
Windows (VCI), Linux (ECI) và hệ điều hành thời gian thực (theo yêu cầu).
Có phần mềm phân tích CAN đi kèm không?
Có. Ixxat canAnalyser3 Mini có trong gói tải VCI V4 miễn phí.
1.01.0232.12001 cách ly điện bao nhiêu?
1 kV DC trong 1 giây.
