| Thông tin | Mô tả |
|---|---|

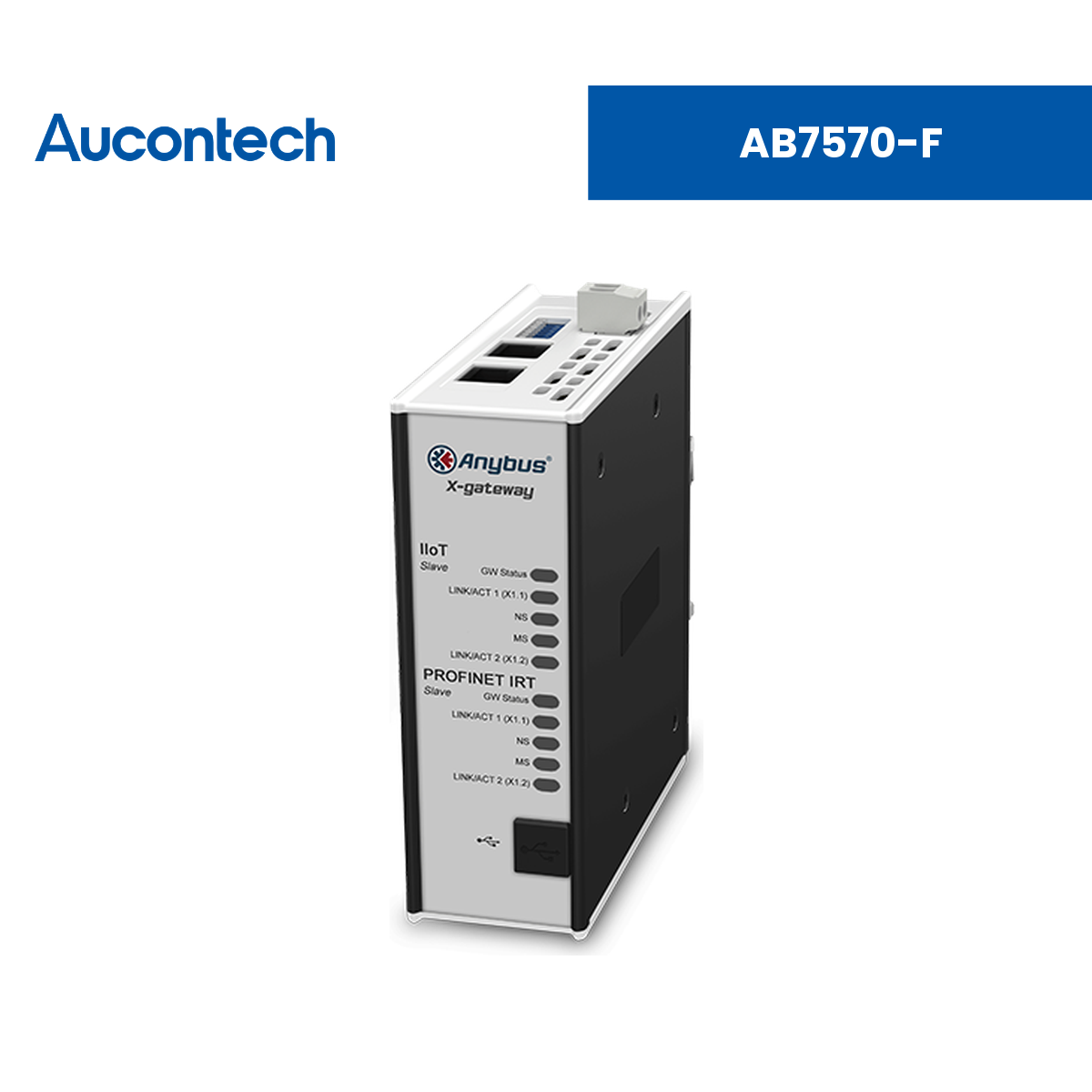

| Tên sản phẩm | Anybus X-gateway IIoT - PROFINET-IRT Device - OPC UA-MQTT |
| Mã sản phẩm | AB7570-F |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) – Anybus X-gateway IIoT |
| Chức năng chính | Bộ chuyển đổi giao thức kết nối hệ thống PROFINET-IRT với hệ thống OPC UA/MQTT, đưa dữ liệu từ mạng PROFINET lên các nền tảng IT/IIoT một cách tin cậy và an toàn. |
| Ứng dụng | Đưa dữ liệu vận hành từ PLC/hệ thống PROFINET-IRT lên SCADA, MES, cloud hoặc các hệ thống IT sử dụng OPC UA, MQTT. |
| Giao thức hỗ trợ | PROFINET-IRT Device (IRT, SNMP); OPC UA/MQTT |
| Phần mềm đi kèm | Anybus Configuration Manager (đi kèm, không cần lập trình) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mở rộng thị trường | Tiếp cận thị trường dùng giao thức khác mà không cần thay đổi phần cứng hay phần mềm, rút ngắn thời gian ra thị trường và giảm chi phí phát triển. |
| Không cần khe cắm card PLC | Gateway không chiếm khe cắm card trong hệ thống điều khiển, để dành chỗ cho thiết bị khác. |
| Cấu hình dễ – không cần lập trình | Thiết lập kết nối giữa mạng PROFINET-IRT và OPC UA/MQTT nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm. |
| Tăng hiệu suất PLC | Truyền nhanh dữ liệu I/O tuần hoàn giữa hai mạng, giảm tải các tính toán bổ sung cho PLC. |
| Thiết kế công nghiệp nhỏ gọn | Chuẩn IP20, lắp trên DIN-rail, dễ đặt gần thiết bị giúp giảm đi dây. |
| Quản lý vòng đời sản phẩm | HMS duy trì mọi thành phần của gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
Mạng PROFINET-IRT (Device)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave (Device) |
| Chức năng | IRT, SNMP |
| File cấu hình | GSDML |
| Băng thông | 100 Mbit full duplex, chu kỳ đến 1 ms |
| Kích thước dữ liệu I/O | Input: 512 bytes | Output: 512 bytes |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2x RJ45 + 2x RJ45, cổng cấu hình USB-B |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-20% đến +20%) qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện (Isolation) |
| Dòng điện tiêu thụ | Định mức: 200mA @ 24V DC. Tối đa: 400mA @ 24V DC |
| Nhiệt độ hoạt động | -25°C đến 65°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 44 × 127 × 114 mm |
| Khối lượng tịnh | 400 g |
| Kích thước & khối lượng đóng gói | 600 g (khối lượng đóng gói) |
| Lớp vỏ & Lắp đặt | Vỏ nhôm và nhựa (Aluminium, Plastic), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| ECCN (áp dụng cho Mỹ) | 5A991.b.1 |
| Chứng nhận | UL, WEEE |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 No. 142 |
| Tiêu chuẩn môi trường & EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 55022 Class A, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB7570-F | Bảng thông số kỹ thuật chi tiết của Anybus X-gateway IIoT - PROFINET-IRT Device - OPC UA-MQTT. |
AB7570-F dùng để làm gì?
Bộ chuyển đổi giao thức kết nối hệ thống PROFINET-IRT với hệ thống OPC UA/MQTT, đưa dữ liệu từ mạng PROFINET lên các nền tảng IT/IIoT một cách tin cậy và an toàn.
Phía PROFINET-IRT của gateway có thông số gì?
Gateway hoạt động như PROFINET Device, hỗ trợ IRT và SNMP, file GSDML, băng thông 100 Mbit full duplex, chu kỳ đến 1 ms, dữ liệu 512 bytes mỗi chiều.
Thiết bị có những cổng kết nối và cài đặt nào?
Theo datasheet, thiết bị có 2x RJ45 + 2x RJ45, cổng cấu hình USB-B.
Cấu hình gateway có cần lập trình không?
Không. Kết nối giữa hai mạng được thiết lập nhanh bằng phần mềm Anybus Configuration Manager đi kèm, không yêu cầu kỹ năng lập trình.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị dùng nguồn 24V DC (-20% đến +20%) qua đầu cắm 2-pin Phoenix plug (5.08); dòng tiêu thụ định mức 200mA, tối đa 400mA @ 24V DC; nhiệt độ hoạt động -25°C đến 65°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 44 × 127 × 114 mm, khối lượng 400 g, cấp bảo vệ IP20, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022; bảo hành 1 năm.
