Ixxat CANnector - Con dao quân đội Thụy Sĩ dành cho CAN

13/07/2023 Đăng bởi: CÔNG TY TNHH AUTOMATION & CONTROL

Nguồn: Industry Vietnam

HMS INDUSTRIAL NETWORKS AB

IXXAT CANNECTOR – THE SWISS ARMY KNIFE FOR CAN

HMS Networks now introduces Ixxat® CANnector, a flexible solution for logging, bridging and extending CAN networks. Complementing the existing CAN@net NT and CANbridge NT series, CANnector offers additional interfaces and functions, as well as data logging functionality. Since it is compatible with CAN@net NT and CANbridge NT, CANnector enables easy expansion of existing installations.

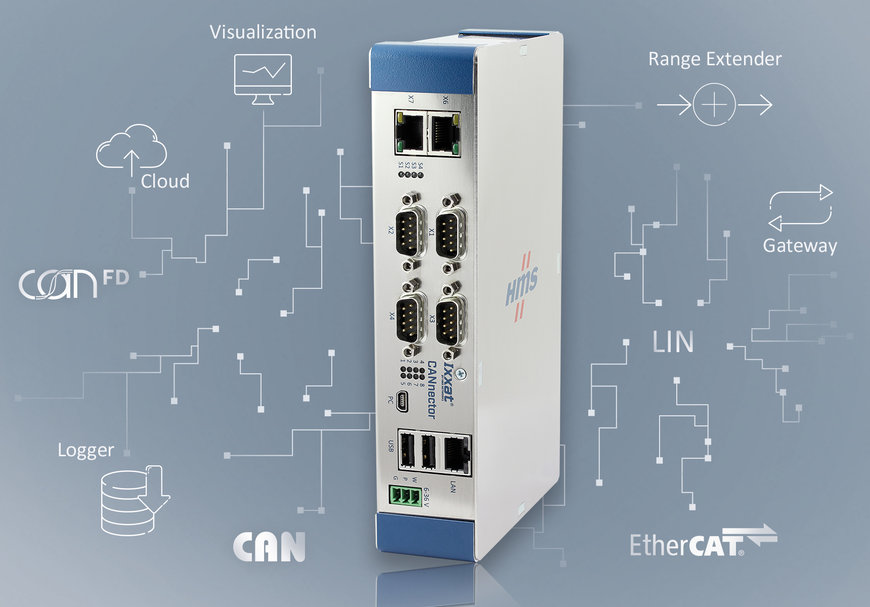

Ixxat CANnector – The swiss army knife for CAN

Ixxat CANnector - Con dao quân đội Thụy Sĩ cho CAN

HMS Networks hiện giới thiệu Ixxat® CANnector, một giải pháp linh hoạt để ghi nhật ký, bắc cầu và mở rộng mạng CAN. Bổ sung cho dòng CAN @ net NT và CANbridge NT hiện có, CANnector cung cấp các giao diện và chức năng bổ sung, cũng như chức năng ghi dữ liệu. Vì nó tương thích với CAN @ net NT và CANbridge NT, CANnector cho phép dễ dàng mở rộng các cài đặt hiện có.

Bộ mở rộng phạm vi hoạt động linh hoạt - ghi nhật ký, cầu nối và phạm vi

Giống như CAN @ net và CANbridge NT, CANnector là một thiết bị độc lập, có nghĩa là không cần PC. Ngoài một CANnector chung, ba phiên bản cấu hình sẵn được cung cấp:

CANnector Range – Để mở rộng phạm vi CAN (FD) đơn giản qua Ethernet hoặc như một giao diện CAN được kết nối với PC qua Ethernet .

CANnector Bridge – CAN (FD) bridge / gateway, frame hoặc signal based and with func-tions, ví dụ: thao tác dữ liệu dấu phẩy động trực tuyến cho tất cả các hệ thống bus.

CANnector Log – Bộ ghi dữ liệu với trình kích hoạt và bộ đệm vòng cũng như chế độ ngủ công suất thấp với đánh thức trên CAN (FD), để ghi dữ liệu khung hoặc tín hiệu dựa trên CAN (FD).

Sau khi giải nén và kết nối, cả ba phiên bản có thể được sử dụng trực tiếp. Vì phần cứng cơ sở giống nhau và các chức năng khác nhau của CANnector được cung cấp bởi các cấu hình có thể tải được, tất cả các CANnector có thể được cấu hình lại để bao gồm chức năng bạn chọn.

Biểu diễn và đa năng

Nền tảng Linux mạnh mẽ cho phép CANnector thực thi các ứng dụng phức tạp và các thao tác dữ liệu trực tiếp trên thiết bị. Sự hỗ trợ của các tệp mô tả xe buýt cũng cho phép hoạt động ở mức tín hiệu. Bằng cách sử dụng "Đánh thức khi có thể" và khả năng tắt chức năng TX trên xe buýt CAN, thiết bị có thể được sử dụng trong các ứng dụng nhạy cảm với nguồn điện và an toàn.

CANnector có sẵn trong các phiên bản phần cứng khác nhau, chỉ khác nhau về số lượng giao diện được hỗ trợ. Số lượng giao diện tối đa là tám CAN (FD), hai LIN, hai IO kỹ thuật số và một giao diện nô lệ EtherCAT cũng như Ethernet và USB. Giao diện nô lệ EtherCAT được triển khai bằng công nghệ Anybus® CompactCom từ HMS, cho phép hỗ trợ cả các giao thức Ethernet công nghiệp khác trong tương lai. Các tiện ích mở rộng USB như Wi-Fi và Bluetooth có sẵn dưới dạng tùy chọn.

Kết nối đám mây và PLC

Ixxat CANnector cung cấp nhiều chức năng bổ sung cho phép mô phỏng và trực quan hóa dữ liệu trực tiếp bằng thiết bị di động (điện thoại thông minh hoặc máy tính bảng) qua Wi-Fi hoặc kết nối đám mây qua OPC-UA, MQTT hoặc qua HMS HubTM - giải pháp riêng của HMS cho kết nối dữ liệu công nghiệp .

Sử dụng giao diện nô lệ EtherCAT, CANnector cho phép kết nối trực tiếp các mạng dựa trên CAN (FD) với mạng Ethernet công nghiệp hoặc PLC.

Tất cả các chức năng có thể được thực hiện song song trên thiết bị CANnector, ta ví dụ: ghi dữ liệu có thể được thực hiện song song với cầu nối CAN (FD) và trực quan hóa dữ liệu trên thiết bị di động.

Cấu hình dễ dàng thông qua kéo và thả

HMS cung cấp một công cụ Windows miễn phí cho phép cấu hình CANnector dễ dàng, trong đó "kết nối" giữa nguồn và đích được thiết lập bằng cách sử dụng khái niệm Kéo và Thả. Có thể tùy chọn nhập các mô tả bus CAN (FD) để cấu hình. Phạm vi chức năng tiêu chuẩn có thể được mở rộng bằng cách sử dụng môi trường phát triển và gỡ lỗi tích hợp và mã C-user riêng hoặc các mô hình Matlab / Simulink, có thể được thực thi trực tiếp trên thiết bị.

CANnector at www.ixxat.com

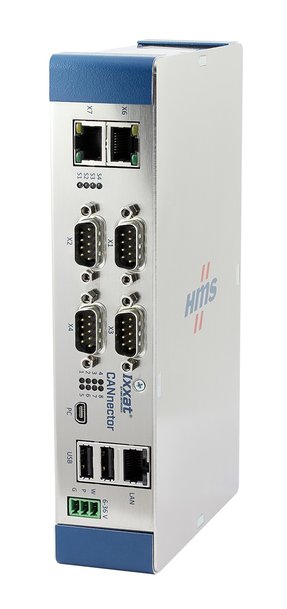

Ixxat CANnector – The swiss army knife for CAN
