| Thông tin | Mô tả |
|---|---|

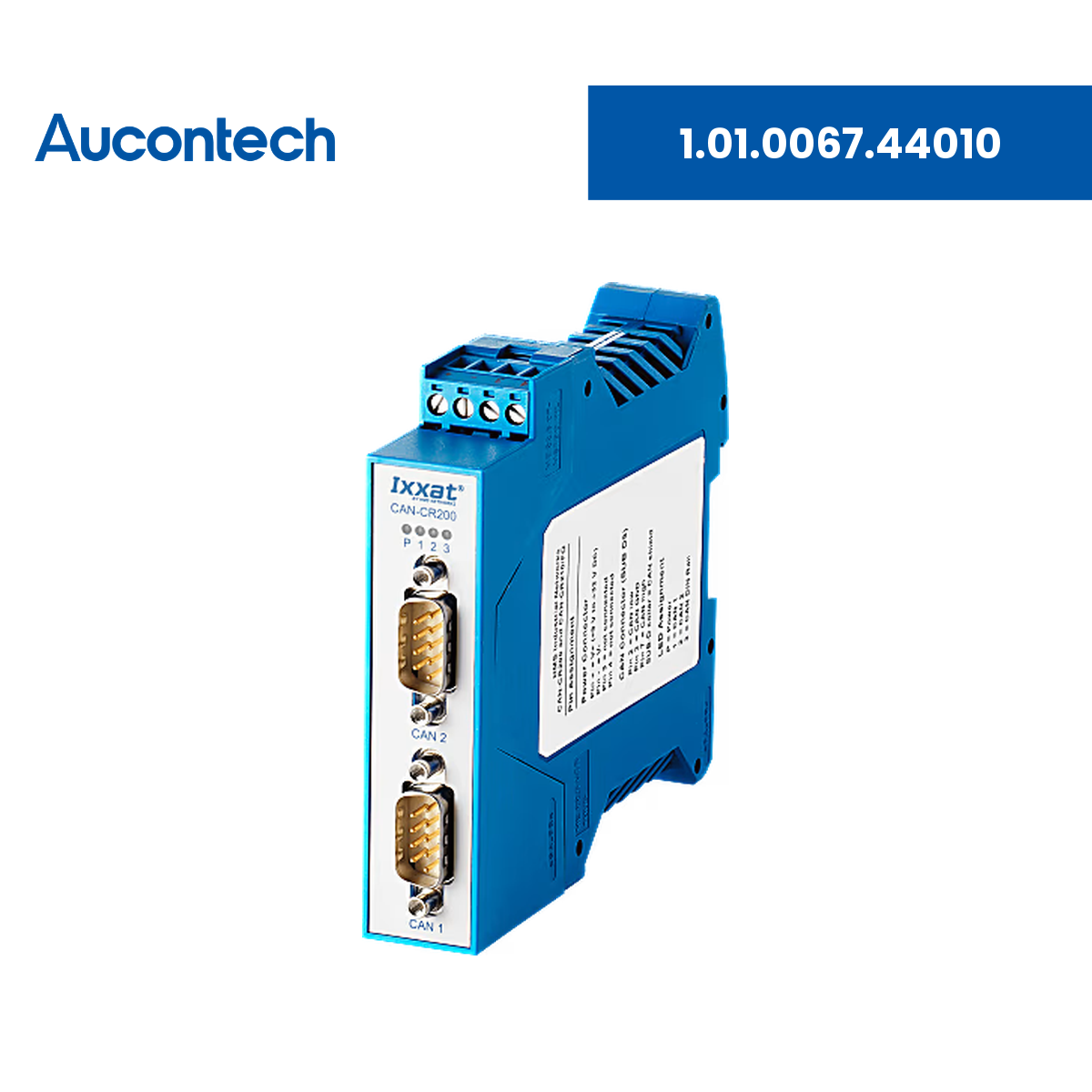

| Tên sản phẩm | 1.01.0067.44010 - Ixxat CAN-CR200 - CAN Repeater with Backbone Bus, 1 kV Isolation |
| Loại sản phẩm | Bộ lặp tín hiệu CAN (CAN repeater) 2 kênh có bus backbone |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Khuếch đại và tái tạo tín hiệu CAN, tăng khả năng chịu tải của bus, ghép nối vật lý các đoạn mạng và cách ly điện giữa các đoạn; nối nhiều repeater qua bus backbone tích hợp trên DIN rail. |
| Ứng dụng | Mở rộng và tối ưu cấu trúc mạng CAN trong máy móc, dây chuyền công nghiệp: tạo nhánh (stub line), cấu trúc hình sao/cây, giảm chiều dài cáp và nhiễu. |
| Giao thức hỗ trợ | CAN high-speed (ISO 11898-2) có cuộn chặn CAN (CAN choke); truyền trong suốt, tương thích mọi giao thức lớp trên |
| Số kênh | 2 kênh CAN high-speed + 1 bus backbone |
| Cách ly điện | 1 kV DC trong 1 giây |
| Điện trở đầu cuối | Tích hợp điện trở đầu cuối 120 Ohm, bật/tắt bằng DIP switch |
| Độ trễ tín hiệu | Tương đương đoạn cáp ngắn (khoảng 40 m / 200 ns) |
| Sản phẩm kế nhiệm | 1.01.0211.20000 |
| Tính năng | Mô tả chi tiết |
|---|---|
| Thiết kế công nghiệp bền bỉ | Đáp ứng yêu cầu cao về độ bền, dải nhiệt độ và an toàn trong môi trường công nghiệp. |
| Linh hoạt thiết kế mạng | Tối ưu cấu trúc mạng CAN với nhánh stub, cấu trúc hình sao và hình cây. |
| Hoạt động nhanh, trong suốt | Ảnh hưởng tối thiểu tới thời gian thực, tương đương đoạn cáp ngắn (khoảng 40 m / 200 ns); truyền trong suốt, tương thích mọi giao thức lớp trên. |
| Tiết kiệm chi phí đi dây | Cấu trúc mạng tối ưu giúp đi dây đơn giản, giảm lượng cáp và chi phí lắp đặt, bảo trì. |
| Tăng độ tin cậy mạng | Cách ly điện các đoạn CAN và nguồn cấp đến 1 kV DC, bảo vệ thiết bị điện tử khỏi xung điện áp. |
| Giám sát mạng và tự phục hồi | Khi có sự cố, repeater tự động ngắt đoạn mạng bị ảnh hưởng và khôi phục kết nối khi lỗi được khắc phục. |
| Bus backbone mở rộng mạng | Nhiều repeater có thể nối nối tiếp qua bus backbone tích hợp để tạo cấu trúc hình sao/cây, kết hợp thành CAN hub. |
| Tích hợp điện trở đầu cuối | Tích hợp điện trở đầu cuối 120 Ohm, bật/tắt bằng DIP switch, chống phản xạ tín hiệu ở đầu đường truyền và đảm bảo truyền thông tối ưu. |
| Lắp đặt DIN rail | Vỏ polyamide gắn thanh DIN (kèm giá đỡ), dễ tích hợp vào tủ điện. |
Giao tiếp CAN - 1.01.0067.44010
| Thông số | Giá trị |
|---|---|
| Chuẩn CAN | CAN high-speed (ISO 11898-2) có CAN choke |
| CAN transceiver | TI SN65HVD251 |
| Tốc độ truyền | Đến 1 Mbit/s |
| Độ trễ | khoảng 40 m / 200 ns |
Cổng kết nối - 1.01.0067.44010
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2 x D-Sub 9, 1 x bus backbone, 1 x đầu nối nguồn |
| Số kênh | 2 kênh CAN high-speed + 1 bus backbone |
| Điện trở đầu cuối | Tích hợp điện trở đầu cuối 120 Ohm, bật/tắt bằng DIP switch |
Nguồn cấp & Môi trường hoạt động - 1.01.0067.44010
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | +9 V đến +32 V DC |
| Dòng tiêu thụ (điển hình / tối đa) | 41 mA / 100 mA |
| Cách ly điện | 1 kV DC trong 1 giây |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | 10 đến 95 %, không ngưng tụ |
Kích thước, Lắp đặt & Chứng nhận - 1.01.0067.44010
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 100 × 118 × 22.5 mm |
| Khối lượng tịnh | 136 g |
| Khối lượng đóng gói | 219 g |
| Lắp đặt | DIN rail (kèm giá đỡ) |
| Vật liệu vỏ | Polyamide, gắn thanh DIN |
| Cấp bảo vệ | IP30 |
| Chứng nhận | CE, FCC |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Đức (Germany) / 8517620000 |
| Nội dung đóng gói | CAN repeater, hướng dẫn sử dụng |
| Pin tích hợp | Không |
| Phân loại WEEE | IT and telecommunications equipment |
- Mở rộng mạng CAN linh hoạt
Cho phép xây dựng cấu trúc hình sao, hình cây và nhánh stub, vượt giới hạn cấu trúc bus CAN truyền thống. - Cách ly bảo vệ thiết bị
Cách ly điện 1 kV DC trong 1 giây giúp bảo vệ các nút mạng khỏi xung quá áp. - Không ảnh hưởng thời gian thực
Độ trễ chỉ tương đương khoảng 40 m / 200 ns cáp, truyền trong suốt với mọi giao thức lớp trên. - Tự động cô lập lỗi
Tự ngắt đoạn mạng bị sự cố và tự khôi phục khi lỗi được xử lý, giữ phần còn lại của mạng hoạt động. - Lắp đặt nhanh trên DIN rail
Thiết kế gọn 100 × 118 × 22.5 mm, nguồn +9 V đến +32 V DC, dễ tích hợp vào tủ điện. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, FCC, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0067.44010 | Bảng thông số kỹ thuật chi tiết của Ixxat CAN-CR200 - CAN Repeater with Backbone Bus, 1 kV Isolation. |
1.01.0067.44010 dùng để làm gì?
Khuếch đại và tái tạo tín hiệu CAN, tăng khả năng chịu tải của bus, ghép nối vật lý các đoạn mạng và cách ly điện giữa các đoạn; nối nhiều repeater qua bus backbone tích hợp trên DIN rail.
1.01.0067.44010 hỗ trợ tốc độ truyền bao nhiêu?
Đến 1 Mbit/s.
1.01.0067.44010 có tích hợp điện trở đầu cuối không?
Tích hợp điện trở đầu cuối 120 Ohm, bật/tắt bằng DIP switch.
Mức cách ly điện của 1.01.0067.44010 là bao nhiêu?
1 kV DC trong 1 giây.
1.01.0067.44010 cần nguồn cấp như thế nào?
Điện áp cấp +9 V đến +32 V DC, dòng tiêu thụ điển hình 41 mA, tối đa 100 mA.
Sản phẩm kế nhiệm của 1.01.0067.44010 là gì?
Theo datasheet, sản phẩm kế nhiệm là 1.01.0211.20000.
