| Thông tin | Mô tả |
|---|---|

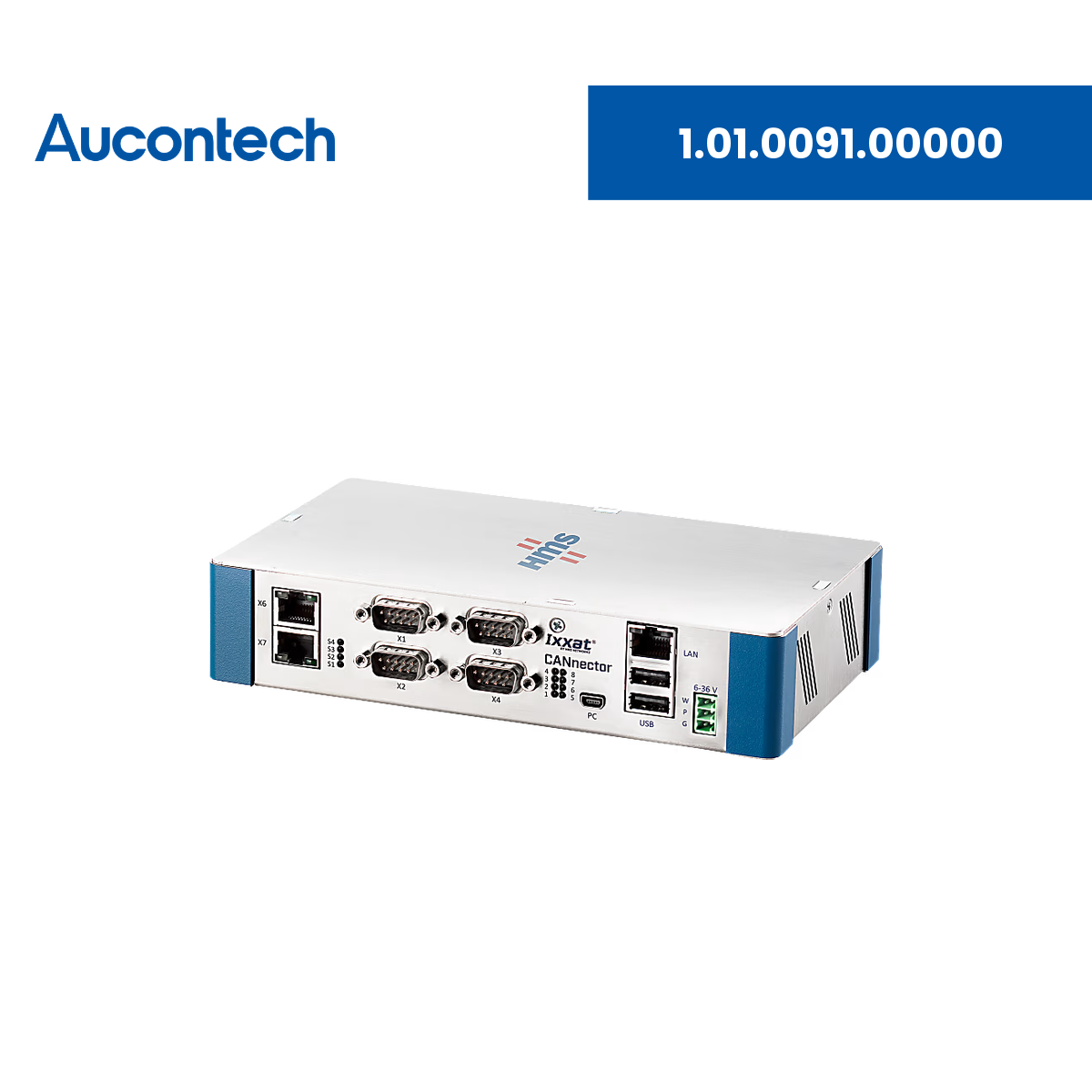

| Tên sản phẩm | 1.01.0091.00000 - Ixxat CANnector S - Configurable Automotive Platform (6x CAN, thereof 2x CAN FD) |
| Loại sản phẩm | Nền tảng automotive cấu hình được (configurable automotive platform) 6 kênh CAN, trong đó 2 kênh CAN FD |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Tích hợp nhiều hệ thống bus vào một thiết bị gắn DIN rail; thực hiện ghi dữ liệu (logging), gateway, mô phỏng rest bus; chạy độc lập không cần PC. |
| Ứng dụng | Kỹ thuật và kiểm thử ô tô, dự án e-mobility, ứng dụng công nghiệp phức tạp cần kết nối nhiều mạng CAN/CAN FD/LIN. |
| Giao tiếp | 6 x CAN (trong đó 2 x CAN FD), 2 x LIN, 2 x Digital in/out, 1 x Ethernet 10/100 Base-T, 1 x USB 2.0 device, 2 x USB 2.0 host |
| Nền tảng | Nền tảng Linux nhúng, hoạt động độc lập (standalone) không cần kết nối PC |
| Cách ly điện | 4 vùng giao tiếp (X1-X4), mỗi vùng cách ly với nhau đến 2 kV DC |
| Phần mềm đi kèm | Ixxat ACT (Advanced Configuration Tool) - cấu hình kéo thả trên Windows, phần lớn ứng dụng dùng được bản ACT Freeware |
| Tính năng | Mô tả chi tiết |
|---|---|
| Giải pháp cho yêu cầu mạng phức tạp | Tích hợp dễ dàng nhiều hệ thống bus vào một thiết bị gắn DIN rail, thiết yếu cho dự án e-mobility và ứng dụng công nghiệp phức tạp. |
| Kết nối CAN mở rộng | 6 kênh CAN, trong đó 2 kênh hỗ trợ CAN FD, đáp ứng nhiều ứng dụng automotive. |
| Đa kết nối | Bổ sung 2 x LIN, 1 x Ethernet (10/100 Base-T), 2 x Digital in/out, 1 x USB 2.0 device và 2 x USB 2.0 host; có thêm tùy chọn mở rộng. |
| Nền tảng nhúng có xử lý riêng | Toàn bộ ứng dụng chạy trên thiết bị; PC chỉ cần cho cấu hình hoặc kích thích/hiển thị dữ liệu. |
| Cấu hình nhanh với ACT | Hỗ trợ Ixxat ACT - công cụ Windows cấu hình bằng kéo thả; phần lớn ứng dụng giải quyết được bằng ACT Freeware. |
| Quản lý dữ liệu hiệu quả | Tối ưu xử lý dữ liệu và giao thức cho kiểm thử, logging và gateway trong ô tô. |
| Bảo vệ quá áp | Cách ly điện đến 2 kV bảo vệ thiết bị khỏi hư hỏng do quá áp. |
Giao tiếp CAN/CAN FD/LIN - 1.01.0091.00000
| Thông số | Giá trị |
|---|---|
| Số kênh CAN | 6 (CAN high-speed 2.0A/B trên CAN1-CAN6) |
| CAN transceiver | TI SN65HVD251 |
| Tốc độ CAN | 10 - 1000 kbit/s |
| Số kênh CAN FD | 2 (CAN FD theo ISO 11898-1 trên CAN5-CAN6) |
| CAN FD transceiver | MCP2562FD |
| Tốc độ CAN FD | 1 - 5 Mbit/s |
| LIN | 2 kênh, LIN Master và LIN Slave, 2.4 - 19.2 kbit/s |
| LIN transceiver | MCP2003B-E/MC |
| Ethernet | 1 x 10/100 Base-T |
| Digital I/O | 2 x Digital in/out |
Cổng kết nối & Cấu hình - 1.01.0091.00000
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 4 x D-Sub 9, 2 x USB type A, 1 x Mini USB, 3 x RJ45 (1 x Ethernet, 2 x fieldbus), 1 x đầu nối nguồn WPG |
| USB | 1 x USB 2.0 device, 2 x USB 2.0 host |
| Cấu hình | Tạo cấu hình bằng Ixxat ACT trên PC và tải xuống thiết bị qua USB để chạy độc lập |
Nguồn cấp & Môi trường hoạt động - 1.01.0091.00000
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | 6 V đến 36 V DC |
| Dòng tiêu thụ điển hình | 420 mA (12 V DC) |
| Đầu nối nguồn | 3 chân |
| Cách ly điện | 4 vùng giao tiếp X1-X4 cách ly với nhau đến 2 kV DC (1 giây); vỏ chống nhiễu nối trực tiếp với vỏ thiết bị |
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | 10 đến 95 %, không ngưng tụ |
Kích thước, Lắp đặt & Chứng nhận - 1.01.0091.00000
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 113 × 196 × 43 mm |
| Khối lượng tịnh | 1150 g |
| Lắp đặt | DIN rail (kèm giá đỡ) |
| Vật liệu vỏ | Nhôm, thép |
| Cấp bảo vệ | IP40 |
| Chứng nhận | CE |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Đức (Germany) / 8517620000 |
| Dual Usage | No |
| Nội dung đóng gói | Thiết bị CANnector, hướng dẫn sử dụng, chân đế dán, đầu nối nguồn, cáp USB 2 m (Type A - Mini B), cáp Ethernet 2 m; phần mềm ACT tải về |
| Pin tích hợp | Không |
| Phân loại WEEE | IT and telecommunications equipment |
- Nhiều bus trong một thiết bị
6 x CAN (2 x CAN FD), 2 x LIN, Ethernet và USB trong một thiết bị DIN rail. - Chạy độc lập không cần PC
Nền tảng Linux nhúng tự xử lý logging, gateway, mô phỏng rest bus. - Cấu hình kéo thả
Ixxat ACT giúp tạo cấu hình nhanh, phần lớn ứng dụng dùng được bản Freeware. - Cách ly 2 kV giữa các vùng
4 vùng giao tiếp cách ly đến 2 kV DC, bảo vệ thiết bị khỏi quá áp. - Dải nhiệt độ rộng
Hoạt động từ -40°C đến +80°C, phù hợp môi trường kiểm thử khắc nghiệt. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0091.00000 | Bảng thông số kỹ thuật chi tiết của Ixxat CANnector S - Configurable Automotive Platform (6x CAN, thereof 2x CAN FD). |
1.01.0091.00000 dùng để làm gì?
Là nền tảng automotive cấu hình được, tích hợp nhiều hệ thống bus để ghi dữ liệu, làm gateway và mô phỏng rest bus trong kỹ thuật, kiểm thử ô tô và e-mobility.
1.01.0091.00000 có bao nhiêu kênh CAN?
6 kênh CAN, trong đó 2 kênh hỗ trợ CAN FD; ngoài ra có 2 kênh LIN và 2 Digital in/out.
1.01.0091.00000 có cần PC để hoạt động không?
Không. Thiết bị chạy độc lập; PC chỉ dùng để tạo cấu hình bằng Ixxat ACT và tải xuống qua USB, hoặc để hiển thị dữ liệu.
Phần mềm cấu hình là gì?
Ixxat ACT (Advanced Configuration Tool) chạy trên Windows, cấu hình bằng kéo thả; phần lớn ứng dụng dùng được ACT Freeware.
1.01.0091.00000 cần nguồn cấp như thế nào?
Điện áp 6 V đến 36 V DC, dòng tiêu thụ điển hình 420 mA tại 12 V DC.
Trong hộp 1.01.0091.00000 có gì?
Thiết bị CANnector, hướng dẫn sử dụng, chân đế dán, đầu nối nguồn, cáp USB 2 m và cáp Ethernet 2 m.
