| Thông tin | Mô tả |
|---|---|

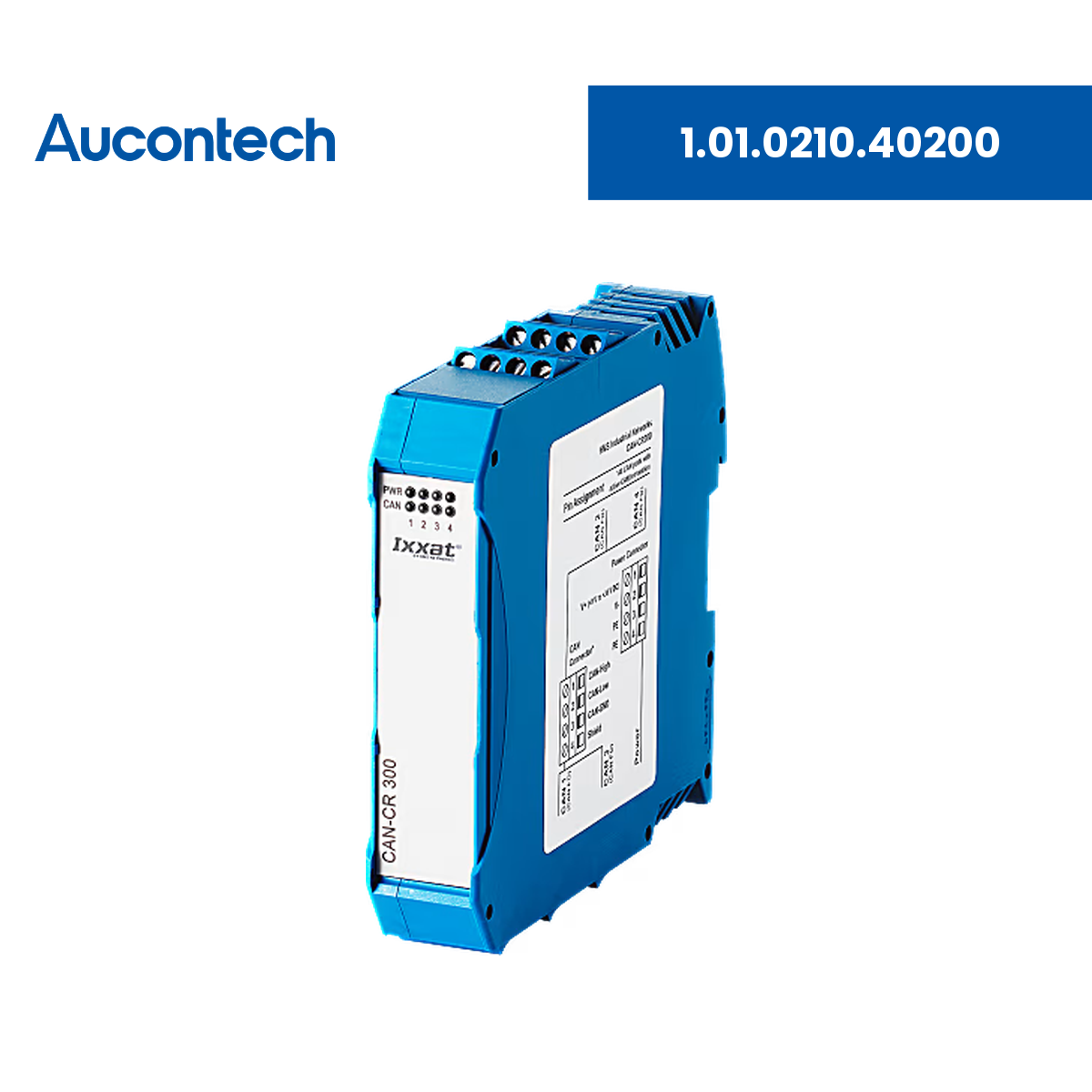

| Tên sản phẩm | 1.01.0210.40200 - Ixxat CAN-CR300 - CAN/CAN FD Repeater, 4 Ports, Screw Terminals, No CAN Termination, 1 kV Isolation |
| Loại sản phẩm | Bộ lặp tín hiệu CAN/CAN FD 4 cổng terminal vít, không tích hợp điện trở đầu cuối |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Khuếch đại và tái tạo tín hiệu CAN/CAN FD, tăng khả năng chịu tải của bus, ghép nối vật lý các đoạn mạng và cách ly điện giữa các đoạn. |
| Ứng dụng | Mở rộng và tối ưu cấu trúc mạng CAN/CAN FD trong máy móc, dây chuyền công nghiệp: tạo nhánh (stub line), cấu trúc hình sao/cây, giảm chiều dài cáp và nhiễu. |
| Giao thức hỗ trợ | CAN high-speed (ISO 11898-2) có cuộn chặn CAN (CAN choke); CAN FD theo ISO CAN FD và non-ISO CAN FD; truyền trong suốt, tương thích mọi giao thức lớp trên |
| Số kênh | 4 kênh CAN/CAN FD |
| Cách ly điện | 1 kV DC trong 1 giây |
| Điện trở đầu cuối | Không tích hợp điện trở đầu cuối (dùng termination bên ngoài khi cần) |
| Độ trễ tín hiệu | Tương đương đoạn cáp ngắn (khoảng 35 m / 175 ns) |
| Sản phẩm kế nhiệm | 1.01.0211.20000 |
| Tính năng | Mô tả chi tiết |
|---|---|
| Thiết kế công nghiệp bền bỉ | Đáp ứng yêu cầu cao về độ bền, dải nhiệt độ và an toàn trong môi trường công nghiệp. |
| Linh hoạt thiết kế mạng | Tối ưu cấu trúc mạng CAN/CAN FD với nhánh stub, cấu trúc hình sao và hình cây. |
| Hoạt động nhanh, trong suốt | Ảnh hưởng tối thiểu tới thời gian thực, tương đương đoạn cáp ngắn (khoảng 35 m / 175 ns); truyền trong suốt, tương thích mọi giao thức lớp trên. |
| Tiết kiệm chi phí đi dây | Cấu trúc mạng tối ưu giúp đi dây đơn giản, giảm lượng cáp và chi phí lắp đặt, bảo trì. |
| Tăng độ tin cậy mạng | Cách ly điện các đoạn CAN/CAN FD và nguồn cấp đến 1 kV DC, bảo vệ thiết bị điện tử khỏi xung điện áp. |
| Giám sát mạng và tự phục hồi | Khi có sự cố, repeater tự động ngắt đoạn mạng bị ảnh hưởng và khôi phục kết nối khi lỗi được khắc phục. |
| Lắp đặt DIN rail | Vỏ polyamide gắn thanh DIN (kèm giá đỡ), dễ tích hợp vào tủ điện. |
Giao tiếp CAN/CAN FD - 1.01.0210.40200
| Thông số | Giá trị |
|---|---|
| Chuẩn CAN | CAN high-speed (ISO 11898-2) có CAN choke |
| Chuẩn CAN FD | ISO CAN FD, non-ISO CAN FD |
| CAN FD transceiver | MCP2562FD |
| Tốc độ truyền | CAN: đến 1 Mbit/s; CAN FD: tốc độ arbitration đến 1000 kbit/s, tốc độ dữ liệu đến 8000 kbit/s (đã kiểm chứng), hỗ trợ tốc độ do người dùng định nghĩa |
| Độ trễ | khoảng 35 m / 175 ns |
Cổng kết nối - 1.01.0210.40200
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 4 x terminal vít, 1 x đầu nối nguồn |
| Số kênh | 4 kênh CAN/CAN FD |
| Điện trở đầu cuối | Không tích hợp điện trở đầu cuối (dùng termination bên ngoài khi cần) |
Nguồn cấp & Môi trường hoạt động - 1.01.0210.40200
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | +9 V đến +36 V DC |
| Dòng tiêu thụ (điển hình / tối đa) | 90 mA / 125 mA |
| Cách ly điện | 1 kV DC trong 1 giây |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | 10 đến 95 %, không ngưng tụ |
Kích thước, Lắp đặt & Chứng nhận - 1.01.0210.40200
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 105 × 114 × 22.5 mm |
| Khối lượng tịnh | 220 g |
| Khối lượng đóng gói | 301 g |
| Lắp đặt | DIN rail (kèm giá đỡ) |
| Vật liệu vỏ | Polyamide, gắn thanh DIN |
| Cấp bảo vệ | IP20 |
| Chứng nhận | CE, FCC, cULus |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Đức (Germany) / 8517620000 |
| Dual Usage | No |
| Nội dung đóng gói | CAN FD repeater, hướng dẫn sử dụng |
| Pin tích hợp | Không |
| Phân loại WEEE | IT and telecommunications equipment |
- Mở rộng mạng CAN linh hoạt
Cho phép xây dựng cấu trúc hình sao, hình cây và nhánh stub, vượt giới hạn cấu trúc bus CAN/CAN FD truyền thống. - Cách ly bảo vệ thiết bị
Cách ly điện 1 kV DC trong 1 giây giúp bảo vệ các nút mạng khỏi xung quá áp. - Không ảnh hưởng thời gian thực
Độ trễ chỉ tương đương khoảng 35 m / 175 ns cáp, truyền trong suốt với mọi giao thức lớp trên. - Sẵn sàng cho CAN FD
Hỗ trợ ISO và non-ISO CAN FD với tốc độ dữ liệu đến 8 Mbit/s. - Lắp đặt nhanh trên DIN rail
Thiết kế gọn 105 × 114 × 22.5 mm, nguồn +9 V đến +36 V DC, dễ tích hợp vào tủ điện. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, FCC, cULus, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0210.40200 | Bảng thông số kỹ thuật chi tiết của Ixxat CAN-CR300 - CAN/CAN FD Repeater, 4 Ports, Screw Terminals, No CAN Termination, 1 kV Isolation. |
1.01.0210.40200 dùng để làm gì?
Khuếch đại và tái tạo tín hiệu CAN/CAN FD, tăng khả năng chịu tải của bus, ghép nối vật lý các đoạn mạng và cách ly điện giữa các đoạn.
1.01.0210.40200 hỗ trợ tốc độ truyền bao nhiêu?
CAN: đến 1 Mbit/s; CAN FD: tốc độ arbitration đến 1000 kbit/s, tốc độ dữ liệu đến 8000 kbit/s (đã kiểm chứng), hỗ trợ tốc độ do người dùng định nghĩa.
1.01.0210.40200 có tích hợp điện trở đầu cuối không?
Không tích hợp điện trở đầu cuối (dùng termination bên ngoài khi cần).
Mức cách ly điện của 1.01.0210.40200 là bao nhiêu?
1 kV DC trong 1 giây.
1.01.0210.40200 cần nguồn cấp như thế nào?
Điện áp cấp +9 V đến +36 V DC, dòng tiêu thụ điển hình 90 mA, tối đa 125 mA.
Sản phẩm kế nhiệm của 1.01.0210.40200 là gì?
Theo datasheet, sản phẩm kế nhiệm là 1.01.0211.20000.
