| Thông tin | Mô tả |
|---|---|

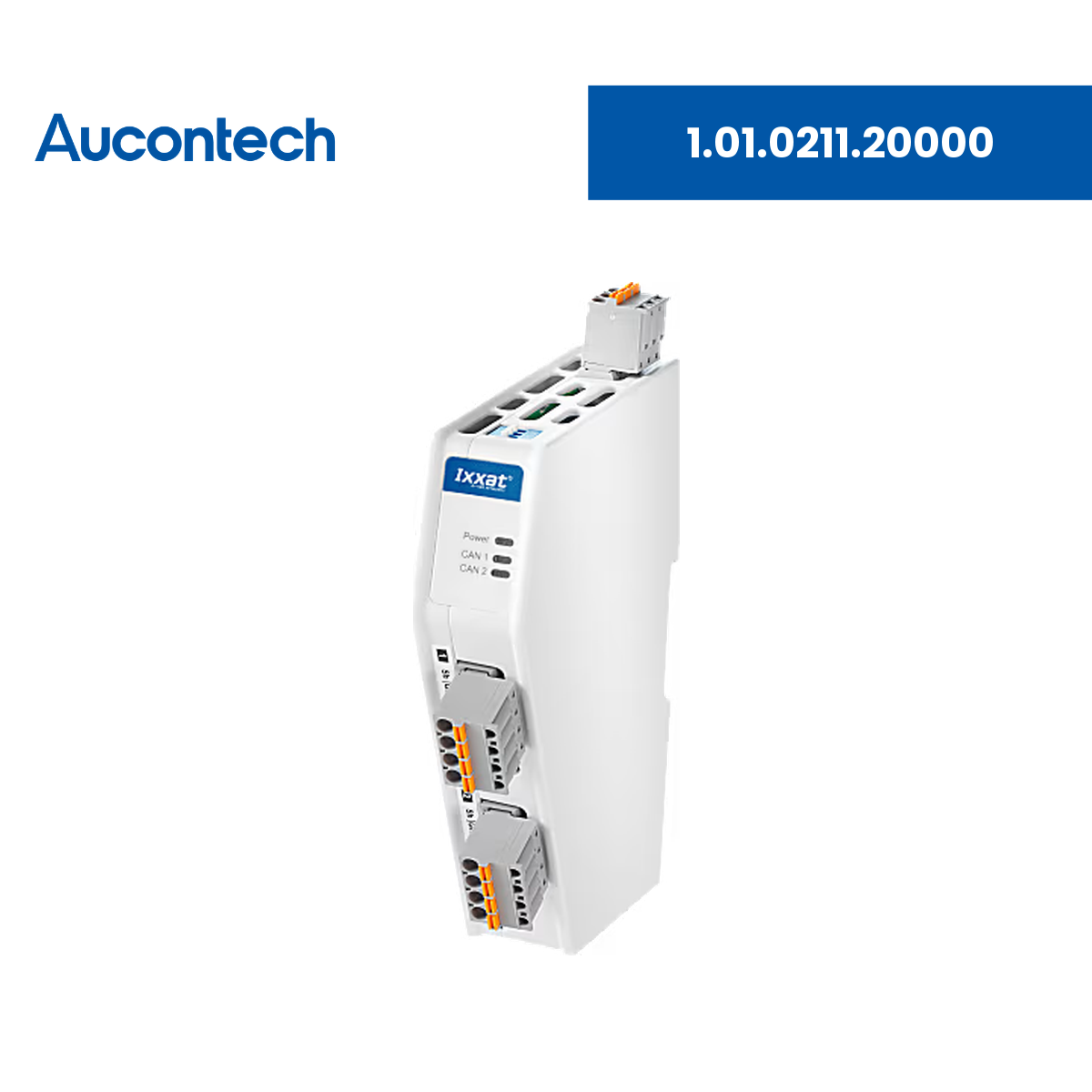

| Tên sản phẩm | 1.01.0211.20000 - Ixxat CAN/FD Repeater Standard - 2 Port CAN/CAN FD Repeater, 5 kV Galvanic Isolation |
| Loại sản phẩm | Bộ lặp tín hiệu CAN/CAN FD (CAN FD repeater) 2 kênh, cách ly đến 5 kV, đầu nối push-in |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Tăng khả năng chịu tải của bus CAN, ghép nối vật lý các hệ thống CAN/CAN FD và tạo cách ly điện giữa các đoạn mạng. |
| Ứng dụng | Tối ưu và mở rộng cấu trúc mạng CAN/CAN FD trong máy móc, dây chuyền công nghiệp; bảo vệ các đoạn mạng khỏi quá áp đến 5 kV. |
| Giao thức hỗ trợ | CAN high-speed và CAN FD; tốc độ CAN FD từ 14 kbit/s đến 8000 kbit/s |
| Số kênh | 2 kênh CAN/CAN FD |
| Cách ly điện | CAN-CAN và CAN-nguồn tối thiểu 5 kV DC trong 1 phút |
| Điện trở đầu cuối | Tích hợp cho từng kênh, bật/tắt riêng bằng công tắc piano |
| Độ trễ tín hiệu | Điển hình 175 ns (tương đương 35 m cáp bus) |
| Thay thế cho | CAN-CR100, CAN-CR120/HV, CAN-CR200, CAN-CR220, CAN-CR300 (sản phẩm kế nhiệm theo datasheet các model này) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Đầu nối push-in linh hoạt | Đầu nối CAN dạng push-in tháo rời được, đấu dây nhanh, chắc chắn. |
| Bền bỉ cho công nghiệp | Thiết kế cho môi trường công nghiệp, nhiệt độ hoạt động -25°C đến +70°C. |
| Vỏ DIN rail nhỏ gọn | Vỏ PC ABS đạt UL 94 V0, kích thước 108 × 149 × 27 mm, lắp thanh DIN. |
| Điện trở đầu cuối tích hợp | Mỗi kênh CAN/CAN FD có điện trở đầu cuối riêng, bật/tắt độc lập bằng công tắc piano. |
| Ghép nối hệ thống dễ dàng | Kết nối đơn giản các hệ thống và thiết bị CAN/CAN FD. |
| Tiết kiệm chi phí đi dây | Cấu trúc mạng tối ưu giúp đi dây đơn giản, giảm lượng cáp. |
| Tăng độ tin cậy hệ thống | Cách ly điện bảo vệ đường truyền, nâng cao độ tin cậy của mạng. |
| Bảo vệ đoạn mạng đến 5 kV | Cách ly CAN-CAN và CAN-nguồn tối thiểu 5 kV DC trong 1 phút. |
| Hiển thị trạng thái | 3 đèn LED: 1 x Power, 2 x CAN. |
Giao tiếp CAN/CAN FD - 1.01.0211.20000
| Thông số | Giá trị |
|---|---|
| Số kênh CAN/CAN FD | 2 |
| Giao tiếp CAN high-speed | Đầu nối push-in tháo rời |
| Tốc độ CAN FD | 14 kbit/s đến 8000 kbit/s |
| CAN/CAN FD transceiver | TCAN1044 hoặc tương đương |
| Điện trở đầu cuối | Cho từng kênh, bật/tắt riêng bằng công tắc piano |
| Độ trễ lan truyền | Điển hình 175 ns (35 m chiều dài bus) |
| Hiển thị | 3 x LED: 1 x Power, 2 x CAN |
Nguồn cấp & Môi trường hoạt động - 1.01.0211.20000
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | 10 đến 30 V |
| Công suất tiêu thụ tại 24 V | < 1 W |
| Cách ly điện | CAN-CAN và CAN-nguồn tối thiểu 5 kV DC trong 1 phút; CAN-shield với đất và nguồn với đất tối thiểu 2 kV DC trong 1 phút |
| Nhiệt độ hoạt động | -25°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +80°C |
| Độ ẩm tương đối | 0 đến 90 %, không ngưng tụ |
Kích thước, Lắp đặt & Chứng nhận - 1.01.0211.20000
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 108 × 149 × 27 mm |
| Khối lượng | 135 g |
| Vật liệu vỏ | PC ABS, UL 94 V0 |
| Lắp đặt | DIN rail |
| Cấp bảo vệ | IP20 |
| Chứng nhận | CE, FCC |
| Bảo hành | 1 năm |
- Cách ly đến 5 kV
Mức cách ly CAN-CAN và CAN-nguồn tối thiểu 5 kV DC, bảo vệ đoạn mạng khỏi quá áp. - Sẵn sàng cho CAN FD
Tốc độ CAN FD từ 14 kbit/s đến 8000 kbit/s. - Đấu nối nhanh
Đầu nối push-in tháo rời và điện trở đầu cuối bật/tắt riêng từng kênh. - Không ảnh hưởng thời gian thực
Độ trễ điển hình chỉ 175 ns, tương đương 35 m cáp. - Tiết kiệm năng lượng
Công suất tiêu thụ dưới 1 W tại 24 V, nguồn 10 đến 30 V. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, FCC, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0211.20000 | Bảng thông số kỹ thuật chi tiết của Ixxat CAN/FD Repeater Standard - 2 Port CAN/CAN FD Repeater, 5 kV Galvanic Isolation. |
1.01.0211.20000 dùng để làm gì?
Tăng khả năng chịu tải của bus CAN, ghép nối vật lý các hệ thống CAN/CAN FD và tạo cách ly điện giữa các đoạn mạng.
1.01.0211.20000 hỗ trợ tốc độ bao nhiêu?
Tốc độ CAN FD từ 14 kbit/s đến 8000 kbit/s.
1.01.0211.20000 có điện trở đầu cuối không?
Có. Mỗi kênh CAN/CAN FD có điện trở đầu cuối riêng, bật/tắt độc lập bằng công tắc piano.
Mức cách ly điện của 1.01.0211.20000 là bao nhiêu?
CAN-CAN và CAN-nguồn tối thiểu 5 kV DC trong 1 phút; CAN-shield với đất và nguồn với đất tối thiểu 2 kV DC trong 1 phút.
1.01.0211.20000 cần nguồn cấp như thế nào?
Điện áp 10 đến 30 V, công suất tiêu thụ dưới 1 W tại 24 V.
1.01.0211.20000 thay thế cho sản phẩm nào?
Theo datasheet các model CAN-CR100, CAN-CR120/HV, CAN-CR200, CAN-CR220 và CAN-CR300, sản phẩm kế nhiệm là 1.01.0211.20000.
