| Thông tin | Mô tả |
|---|---|

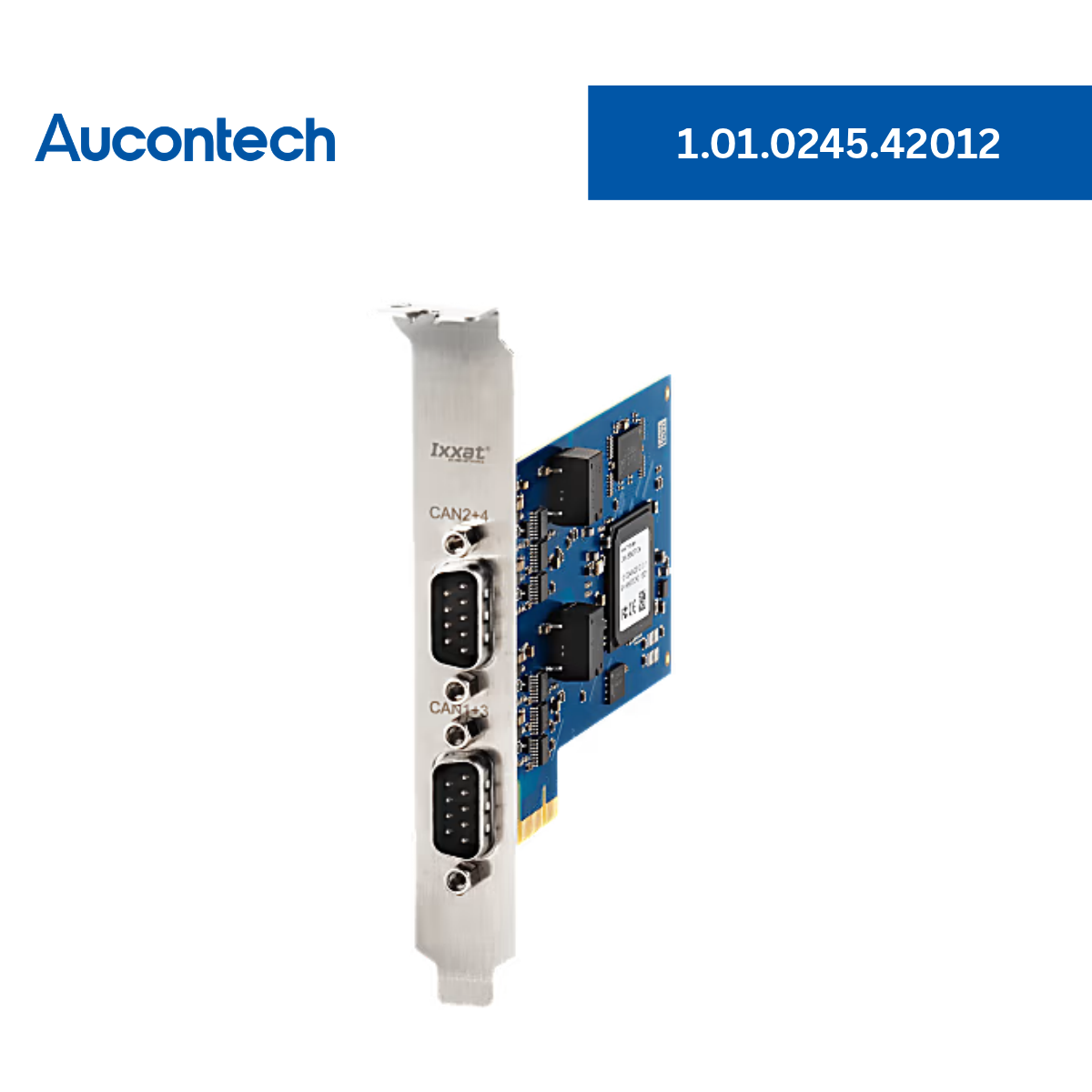

| Tên sản phẩm | Ixxat CAN-IB640/PCIe |
| Mã sản phẩm | 1.01.0245.42012 |
| Thương hiệu | Ixxat® (thuộc HMS Networks) |
| Loại sản phẩm | Card giao diện PC chủ động (Active PC interface card) với cách ly điện (galvanic isolation). |
| Chức năng chính | Kết nối máy tính với mạng CAN bus/LIN hiệu quả, cung cấp 4 kênh CAN/CAN FD và 4 kênh LIN hoạt động đồng thời. |
| Đặc điểm nổi bật | Hỗ trợ tiền xử lý dữ liệu mạnh mẽ như gán nhãn thời gian (time-stamping) chính xác và lọc dữ liệu trên bo mạch. Phù hợp cho PC tiêu chuẩn và PC công nghiệp. |
| Tính năng | Mô tả chi tiết |
|---|---|
| Giao diện PCIe mạnh mẽ | Sử dụng giao diện PCI Express (V1.1) một luồng (Single-lane 1x) hỗ trợ truyền dữ liệu tốc độ cao, lý tưởng cho các ứng dụng công nghiệp khắt khe. |
| Các kênh CAN/CAN FD linh hoạt | Được trang bị 4 kênh có thể chuyển đổi linh hoạt để gửi và nhận tin nhắn theo chuẩn ISO CAN FD, non-ISO CAN FD hoặc CAN 2.0A/B. |
| Bảo vệ quá áp an toàn | Hệ thống cách ly điện (Galvanic isolation) ở mức 1 kV DC trong 1 giây giúp chống lại tình trạng quá áp và bảo vệ thiết bị khỏi các hư hỏng về điện. |
| Kết nối D-Sub-9 kép | Tất cả các mạng fieldbus (CAN, CAN FD, LIN) đều có thể truy cập thông qua hai cổng kết nối D-Sub-9, giúp tiết kiệm không gian lắp đặt. |

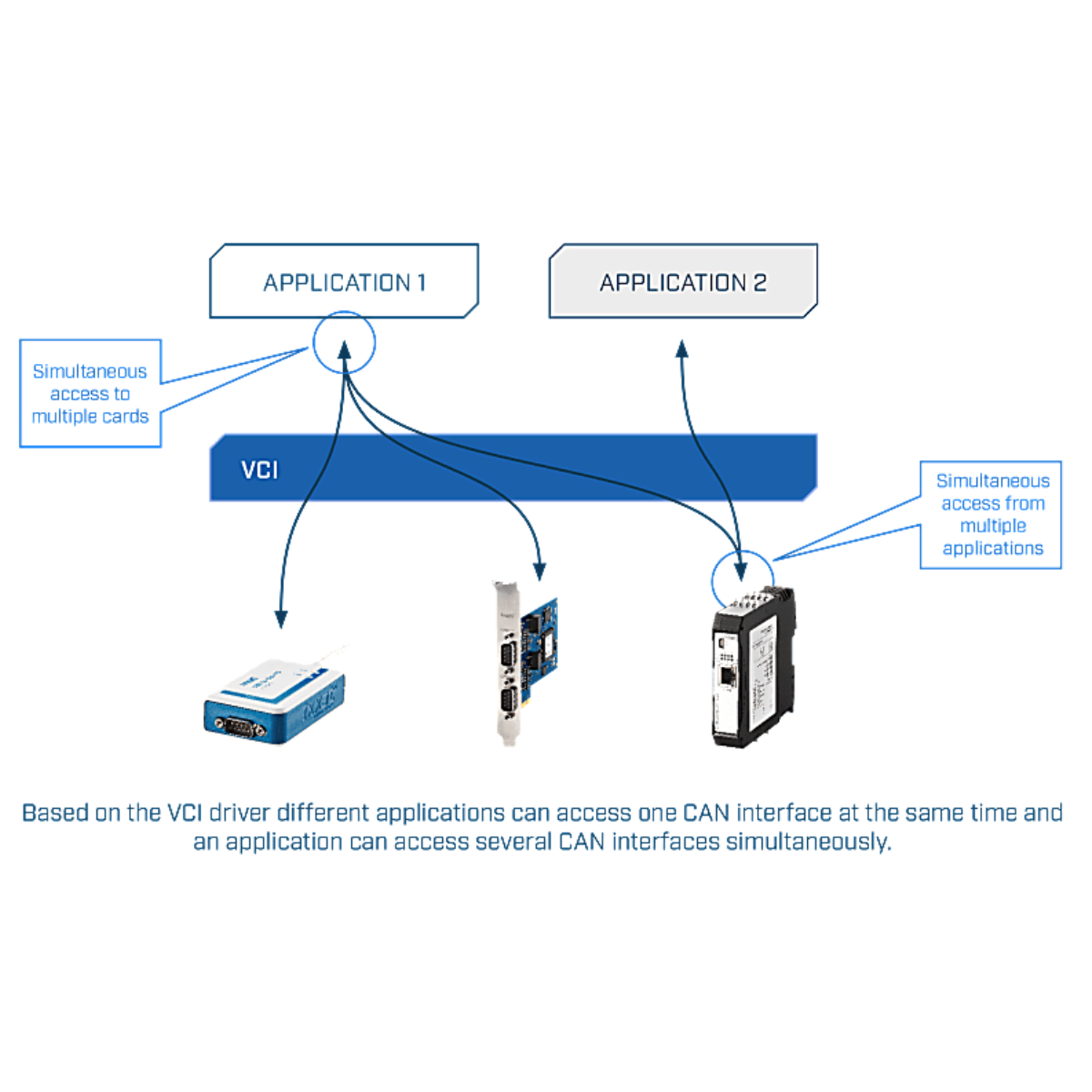

| Mở rộng kênh dễ dàng | Cho phép tích hợp nhiều card trên cùng một máy tính PC để mở rộng số lượng kênh dễ dàng, phù hợp cho các bàn kiểm thử (test benches) và nhà máy sản xuất. |
| Phần mềm phân tích đi kèm | Bao gồm phần mềm Ixxat canAnalyser3 Mini (trong gói tải xuống VCI V4) hỗ trợ đắc lực cho các bước đầu phân tích và giám sát mạng CAN. |
Giao tiếp & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Giao diện kết nối PC | 1 cổng PCI express (V1.1), single lane port (x1) |

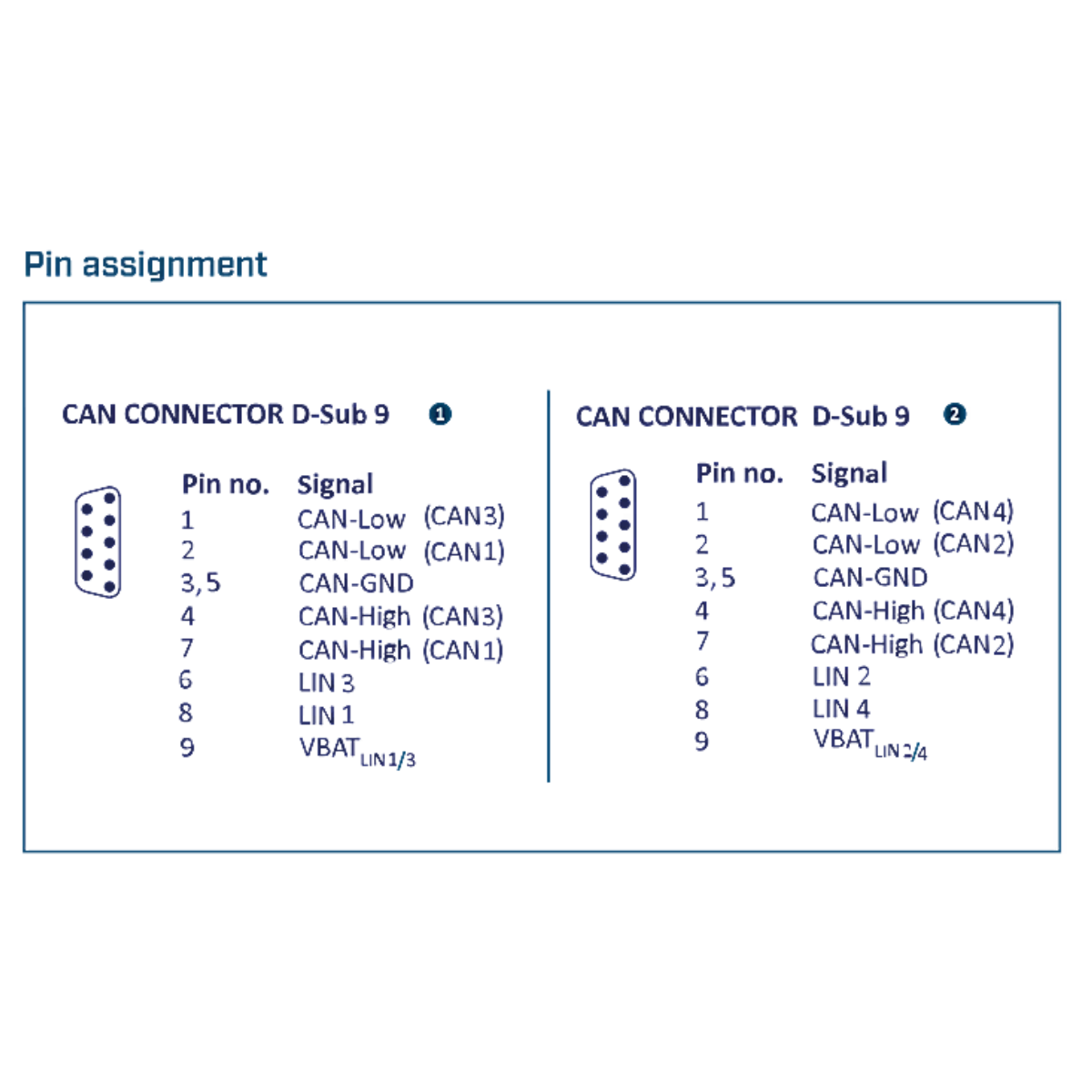

| Kết nối ngoại vi | 2 cổng kết nối D-Sub 9 |
| Số lượng kênh hỗ trợ | 4 kênh CAN FD và 4 kênh LIN hoạt động đồng thời |
| Pin tích hợp | Không có (No battery) |
Thông số CAN & CAN FD
| Thông số | Giá trị |
|---|---|
| Bộ điều khiển & Thu phát | Điều khiển CAN 2.0 A/B. Bộ thu phát (Transceiver) mã MCP2562FDT-ESW |
| Chế độ CAN | CAN high-speed (chuẩn ISO 11898-2) |
| Chế độ CAN FD | Hỗ trợ chuẩn ISO CAN FD và nonISO CAN FD |
| Tốc độ Baud CAN | 10 kBit/s đến 1 Mbit/s |
| Tốc độ Baud CAN FD | Tốc độ phân xử (Arbitration rate) lên tới 1000 kBit/s. Tốc độ dữ liệu (Data rate) lên tới 8000 kBit/s. (Có thể do người dùng định nghĩa) |
Thông số LIN
| Thông số | Giá trị |
|---|---|
| Chế độ LIN | Chuẩn LIN (ISO 9141) |
| Bộ thu phát (Transceiver) | Mã MCP2003B-E/MC |
| Tốc độ Baud LIN | Lên tới 20 kBit/s |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 3.3 V DC thông qua khe cắm PCIe (Socket hỗ trợ 3.3 V/12 V DC) |
| Dòng điện tiêu thụ | 500 mA (tại Vcc định mức) |
| Cách ly (Isolation) | 1 kV DC trong vòng 1 giây |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm | 10% đến 95% (không ngưng tụ) |
Kích thước & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước thẻ (R x C) | 69 × 127 mm (Sử dụng giá đỡ khe cắm kích thước tiêu chuẩn - Standard slot bracket) |
| Khối lượng | 200 g |
| Bảo hành | 1 năm |
| Chứng nhận | CE, FCC |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Ixxat CAN-IB640/PCIe | Bảng thông số kỹ thuật chi tiết của Card giao diện Ixxat CAN-IB640/PCIe (Mã: 1.01.0245.42012). |
Sản phẩm này hỗ trợ những chuẩn mạng nào?
Card giao diện này hỗ trợ đồng thời cả mạng CAN (chuẩn 2.0A/B), CAN FD (ISO và non-ISO) và mạng LIN (ISO 9141).
Card sử dụng chuẩn cắm nào trên máy tính?
Thiết bị sử dụng chuẩn giao tiếp PCI Express (V1.1), cổng single-lane (x1) để gắn cố định vào các máy tính để bàn hoặc PC công nghiệp.
Tôi có thể mở rộng thêm số lượng kênh nếu 4 kênh là không đủ không?
Có. Thiết bị được thiết kế để bạn có thể gắn nhiều card giao diện này trên cùng một máy tính PC, cho phép mở rộng hệ thống kênh để đáp ứng các bàn kiểm thử (test benches) quy mô lớn.
Sản phẩm đi kèm những gì trong hộp?

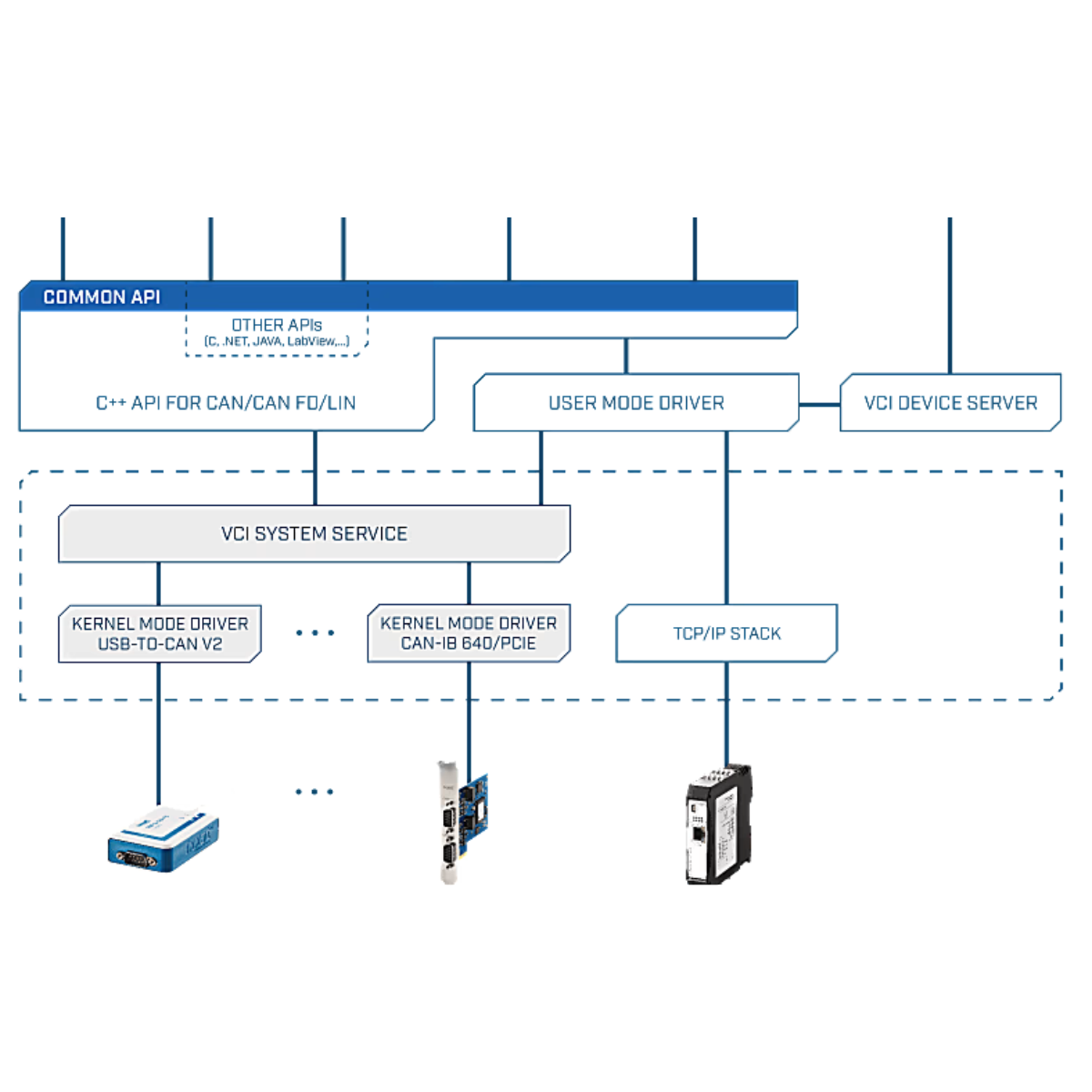

Bộ sản phẩm bao gồm Card giao diện PC và sách hướng dẫn sử dụng. Các gói trình điều khiển (như driver VCI) và phần mềm giám sát canAnalyser3 Mini sẽ được cung cấp dưới dạng tải xuống miễn phí.
