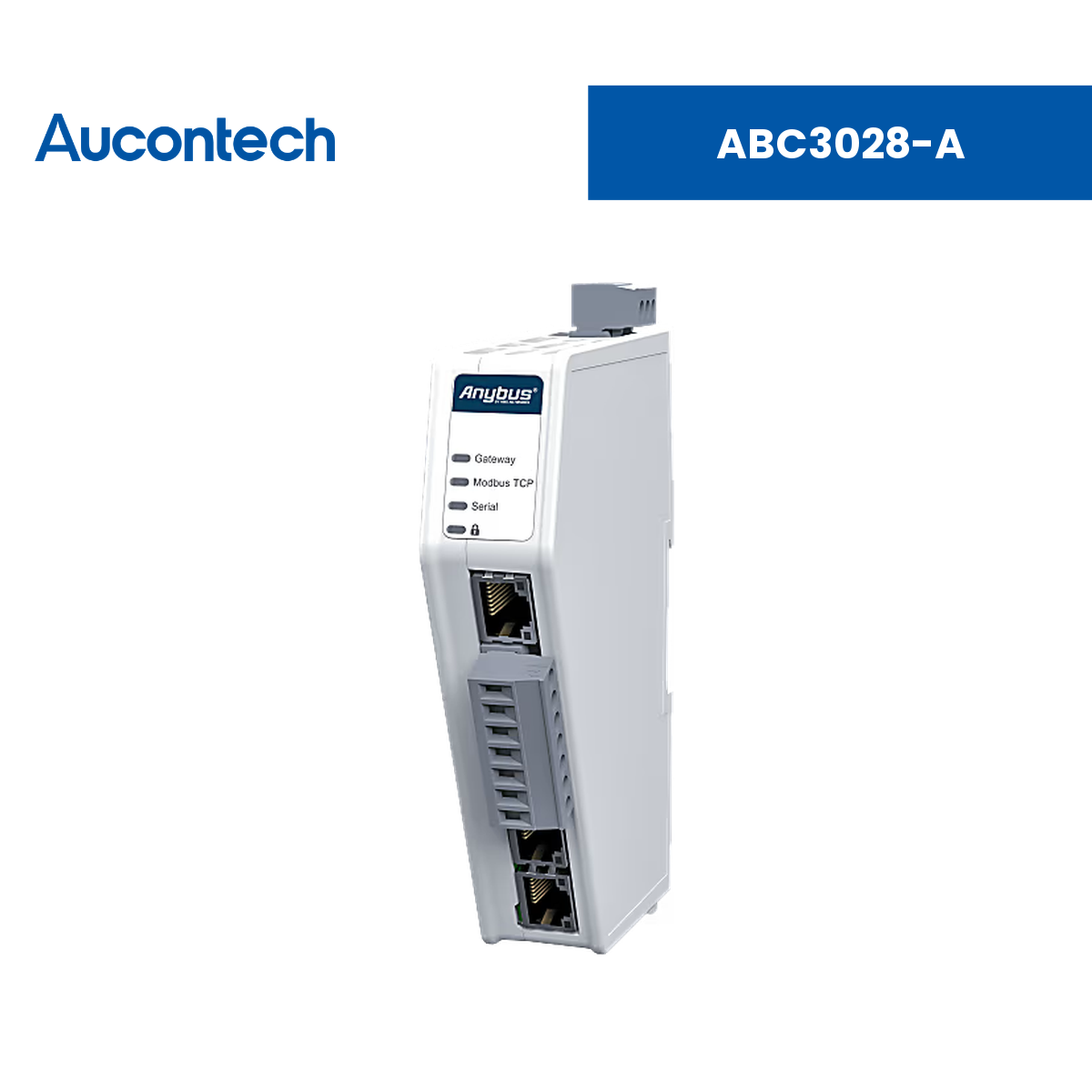

ABC3028-A | Anybus Communicator - Serial Master to Modbus TCP Slave | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus Communicator - Serial Master to Modbus TCP Slave |
| Mã sản phẩm | ABC3028-A |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) – Anybus Communicator |
| Chức năng chính | Chuyển đổi giao thức Serial (RS-232/485) sang Modbus TCP, cho phép kết nối mọi thiết bị RS-232/485 với hệ thống điều khiển Modbus TCP, truyền dữ liệu tin cậy, bảo mật và tốc độ cao. |
| Ứng dụng | Tích hợp thiết bị Serial (đồng hồ đo, biến tần, cân, máy đọc mã, thiết bị Modbus RTU...) vào PLC Modbus TCP. |
| Giao thức hỗ trợ | Serial: Modbus RTU Master, Custom Request/Response, Custom Produce/Consume; Modbus TCP |
| Phần mềm đi kèm | Không cần cài phần mềm – cấu hình qua giao diện web (cổng cấu hình Ethernet riêng) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Chuyển đổi giao thức Serial độc quyền | Chuyển đổi giao thức RS-232/485 dạng Request/Response hoặc Produce/Consume trong vài phút với trình dựng frame kéo-thả. |
| Kết nối tới 32 Modbus RTU Server | Hỗ trợ tới 32 server, 150 lệnh Modbus, chu kỳ cập nhật serial chọn được 3 ms, trigger từ PLC và trao đổi dữ liệu giữa các node. |
| Truyền 1500 bytes tới/từ PLC | Truyền tới 1500 bytes mỗi chiều (3000 bytes tổng) qua 2 cổng RJ45 10/100 Mbit full duplex tích hợp switch cho daisy-chain. |
| Cấu hình qua giao diện web | Giao diện web đồ họa, không cần cài phần mềm, có cổng cấu hình Ethernet riêng giúp bắt đầu nhanh chóng. |
| Thay thế trực tiếp Communicator Classic | Chế độ legacy cho phép nhập cấu hình Serial hiện có và tiếp tục dùng cấu hình đó trên PLC. |
| Bảo mật & sẵn sàng CRA | Secure boot chặn mã độc, công tắc khóa bảo mật chống thay đổi cấu hình trái phép; phát triển theo quy trình chứng nhận IEC 62443-4-1, hỗ trợ HTTPS và phân quyền theo vai trò. |
Mạng Serial / Modbus-RTU (Client / Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Client / Master |
| Giao thức & Chức năng | RS-232; RS-485; Standard Modbus RTU Master; Custom Request / Response; Custom Produce / Consume; giao dịch kích hoạt theo trigger. Khung truyền: 7 hoặc 8 data bit; None/Odd/Even Parity; 1 hoặc 2 stop bit; Clear/Freeze |
| Mã lệnh Modbus-RTU hỗ trợ | 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 15, 16, 17, 20, 21, 22, 24 |
| Tốc độ truyền (Baud Rate) | 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 35700, 38400, 57600, 115200, 128000 bit/s |
| Kích thước dữ liệu | Input: 1500 bytes | Output: 1500 bytes |
| Số node tối đa | 31 |
| Đầu nối | 1x 7-pin Phoenix plug (5.08) |
Mạng Modbus TCP (Server / Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave / Server |
| Chức năng | Modbus specification V1.1b3; 4 kết nối; Daisy chaining |
| Mã lệnh Modbus hỗ trợ | 1, 2, 3, 4, 5, 6, 15, 16, 23, 43/14 |
| Băng thông | 10/100 Mbit/s |
| Kích thước dữ liệu I/O | Input: 1500 bytes | Output: 1500 bytes |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 1x 7-pin Phoenix plug (5.08), 2x RJ45, 1x RJ45 cổng cấu hình |
| Nút nhấn | Factory reset |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 12-30V DC qua đầu cắm 3-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện, bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 90mA @ 24V DC (2.2W). Tối đa: 125mA @ 24V DC (3W) |
| Nhiệt độ hoạt động | -25°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 144 × 98 mm |
| Khối lượng tịnh | 150 g |
| Kích thước & khối lượng đóng gói | 35 × 170 × 115 mm, 185 g |
| Lớp vỏ & Lắp đặt | Vỏ nhựa PC ABS (UL 94 V0), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| ECCN (áp dụng tại Mỹ) | 5A991.b.1 |
| Model Code | 40-SER-ETH-B |
| Sản phẩm tiền nhiệm (Predecessor) | AB7028-C, AB7028-C-5PACK |
| Chứng nhận | CE, UL, KC, WEEE, EMC |
| Thông tin UL | E214107: Ord.Loc UL 61010-1, CSA C22.2 No. 61010-1, UL 61010-2-201, CSA C22.2 No. 61010-2-201 |
| Tiêu chuẩn môi trường & EMC | EN 55016-2-3 Class A, EN 55032 Class A, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet ABC3028-A | Bảng thông số kỹ thuật chi tiết của Anybus Communicator - Serial Master to Modbus TCP Slave. |
ABC3028-A dùng để làm gì?
ABC3028-A là bộ chuyển đổi giao thức kết nối thiết bị Serial RS-232/485 với hệ thống điều khiển Modbus TCP.
Kích thước dữ liệu trao đổi là bao nhiêu?
Cả phía Serial và phía Modbus TCP đều hỗ trợ 1500 bytes Input / 1500 bytes Output.
Cấu hình gateway có cần lập trình không?
Không. Thiết bị được cấu hình qua giao diện web đồ họa thông qua cổng cấu hình Ethernet riêng, không cần cài phần mềm.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị nguồn 12-30V DC qua đầu cắm 3-pin Phoenix plug (5.08); dòng tiêu thụ định mức: 90mA @ 24V DC (2.2W). tối đa: 125mA @ 24V DC (3W); nhiệt độ hoạt động -25°C đến 70°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 27 × 144 × 98 mm, khối lượng 150 g, cấp bảo vệ IP20, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022.
ABC3028-A thay thế cho sản phẩm nào?
Theo datasheet, ABC3028-A là sản phẩm kế nhiệm của AB7028-C và AB7028-C-5PACK.
