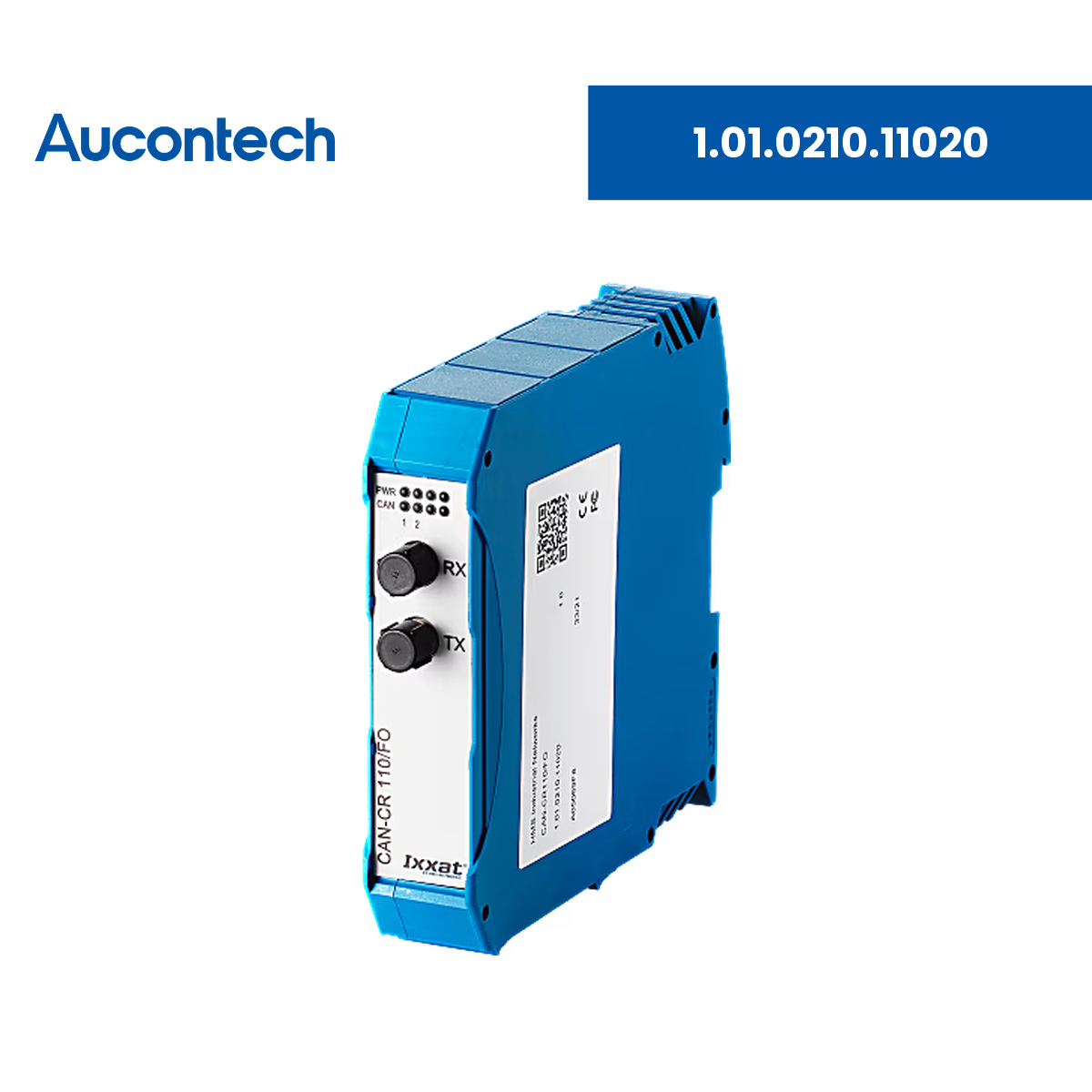

1.01.0210.11020 | Ixxat CAN-CR110/FO - CAN/CAN FD Repeater with Fiber Optics and Termination Resistor
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | 1.01.0210.11020 - Ixxat CAN-CR110/FO - CAN/CAN FD Repeater with Fiber Optics and Termination Resistor |
| Loại sản phẩm | Bộ lặp tín hiệu CAN/CAN FD chuyển đổi cáp đồng sang cáp quang, tích hợp điện trở đầu cuối |
| Thương hiệu | Ixxat (HMS Networks) |
| Chức năng chính | Khuếch đại và tái tạo tín hiệu CAN/CAN FD, tăng khả năng chịu tải của bus, ghép nối vật lý các đoạn mạng và cách ly điện giữa các đoạn; chuyển đổi tín hiệu từ cáp đồng sang cáp quang (đầu F-SMA). |
| Ứng dụng | Mở rộng và tối ưu cấu trúc mạng CAN/CAN FD trong máy móc, dây chuyền công nghiệp: tạo nhánh (stub line), cấu trúc hình sao/cây, giảm chiều dài cáp và nhiễu; truyền dẫn qua vùng nhiễu điện từ mạnh bằng cáp quang. |
| Giao thức hỗ trợ | CAN high-speed (ISO 11898-2) có cuộn chặn CAN (CAN choke); CAN FD theo ISO CAN FD và non-ISO CAN FD; truyền trong suốt, tương thích mọi giao thức lớp trên |
| Số kênh | 1 kênh CAN/CAN FD (terminal vít) + 1 kênh cáp quang |
| Cách ly điện | 1 kV DC trong 1 giây |
| Điện trở đầu cuối | Tích hợp điện trở đầu cuối (CAN termination) |
| Độ trễ tín hiệu | Tương đương đoạn cáp ngắn (khoảng 60 m / 300 ns) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Thiết kế công nghiệp bền bỉ | Đáp ứng yêu cầu cao về độ bền, dải nhiệt độ và an toàn trong môi trường công nghiệp. |
| Linh hoạt thiết kế mạng | Tối ưu cấu trúc mạng CAN/CAN FD với nhánh stub, cấu trúc hình sao và hình cây. |
| Hoạt động nhanh, trong suốt | Ảnh hưởng tối thiểu tới thời gian thực, tương đương đoạn cáp ngắn (khoảng 60 m / 300 ns); truyền trong suốt, tương thích mọi giao thức lớp trên. |
| Tiết kiệm chi phí đi dây | Cấu trúc mạng tối ưu giúp đi dây đơn giản, giảm lượng cáp và chi phí lắp đặt, bảo trì. |
| Tăng độ tin cậy mạng | Cách ly điện các đoạn CAN/CAN FD và nguồn cấp đến 1 kV DC, bảo vệ thiết bị điện tử khỏi xung điện áp. |
| Giám sát mạng và tự phục hồi | Khi có sự cố, repeater tự động ngắt đoạn mạng bị ảnh hưởng và khôi phục kết nối khi lỗi được khắc phục. |
| Giao tiếp cáp quang bền vững | Cổng quang đầu F-SMA đảm bảo truyền dữ liệu liên tục trong vùng nhiễu điện từ mạnh, cách ly hoàn toàn các đoạn mạng. |
| Tích hợp điện trở đầu cuối | Tích hợp điện trở đầu cuối (CAN termination), chống phản xạ tín hiệu ở đầu đường truyền và đảm bảo truyền thông tối ưu. |
| Lắp đặt DIN rail | Vỏ polyamide gắn thanh DIN (kèm giá đỡ), dễ tích hợp vào tủ điện. |
Giao tiếp CAN/CAN FD - 1.01.0210.11020
| Thông số | Giá trị |
|---|---|
| Chuẩn CAN | CAN high-speed (ISO 11898-2) có CAN choke |
| Chuẩn CAN FD | ISO CAN FD, non-ISO CAN FD |
| CAN FD transceiver | MCP2562FD |
| Tốc độ truyền | CAN: đến 1 Mbit/s; CAN FD: tốc độ arbitration đến 1000 kbit/s, tốc độ dữ liệu đến 8000 kbit/s (đã kiểm chứng), hỗ trợ tốc độ do người dùng định nghĩa |
| Độ trễ | khoảng 60 m / 300 ns |
Cổng kết nối & Cáp quang - 1.01.0210.11020
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 1 x terminal vít, 1 x đầu nối F-SMA, 1 x đầu nối nguồn |
| Số kênh | 1 kênh CAN/CAN FD (terminal vít) + 1 kênh cáp quang |
| Điện trở đầu cuối | Tích hợp điện trở đầu cuối (CAN termination) |
| Cáp quang hỗ trợ | Cáp quang đa mode (chỉ sợi thủy tinh); khuyến nghị 50/125 μm, 62.5/125 μm; tương thích 100/140 μm, 200 μm (lưu ý chiều dài đường truyền tối đa) |
Nguồn cấp & Môi trường hoạt động - 1.01.0210.11020
| Thông số | Giá trị |
|---|---|
| Điện áp cấp | +9 V đến +36 V DC |
| Dòng tiêu thụ (điển hình / tối đa) | 70 mA / 100 mA |
| Cách ly điện | 1 kV DC trong 1 giây |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Nhiệt độ lưu kho | -40°C đến +85°C |
| Độ ẩm tương đối | 10 đến 95 %, không ngưng tụ |
Kích thước, Lắp đặt & Chứng nhận - 1.01.0210.11020
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 105 × 120 × 22.5 mm |
| Khối lượng tịnh | 220 g |
| Khối lượng đóng gói | 220 g |
| Lắp đặt | DIN rail (kèm giá đỡ) |
| Vật liệu vỏ | Polyamide, gắn thanh DIN |
| Cấp bảo vệ | IP20 |
| Chứng nhận | CE, FCC, cULus |
| Bảo hành | 1 năm |
| ECCN (chỉ áp dụng tại Mỹ) | EAR99 |
| Nội dung đóng gói | CAN FD repeater, hướng dẫn sử dụng |
| Pin tích hợp | Không |
| Phân loại WEEE | IT and telecommunications equipment |
- Mở rộng mạng CAN linh hoạt
Cho phép xây dựng cấu trúc hình sao, hình cây và nhánh stub, vượt giới hạn cấu trúc bus CAN/CAN FD truyền thống. - Cách ly bảo vệ thiết bị
Cách ly điện 1 kV DC trong 1 giây giúp bảo vệ các nút mạng khỏi xung quá áp. - Không ảnh hưởng thời gian thực
Độ trễ chỉ tương đương khoảng 60 m / 300 ns cáp, truyền trong suốt với mọi giao thức lớp trên. - Vượt vùng nhiễu bằng cáp quang
Cổng quang F-SMA truyền tín hiệu ổn định qua khu vực nhiễu điện từ mạnh. - Lắp đặt nhanh trên DIN rail
Thiết kế gọn 105 × 120 × 22.5 mm, nguồn +9 V đến +36 V DC, dễ tích hợp vào tủ điện. - Chính hãng HMS Networks
Sản phẩm Ixxat chính hãng, chứng nhận CE, FCC, cULus, bảo hành 1 năm, được Aucontech tư vấn và hỗ trợ kỹ thuật.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet 1.01.0210.11020 | Bảng thông số kỹ thuật chi tiết của Ixxat CAN-CR110/FO - CAN/CAN FD Repeater with Fiber Optics and Termination Resistor. |
1.01.0210.11020 dùng để làm gì?
Khuếch đại và tái tạo tín hiệu CAN/CAN FD, tăng khả năng chịu tải của bus, ghép nối vật lý các đoạn mạng và cách ly điện giữa các đoạn; chuyển đổi tín hiệu từ cáp đồng sang cáp quang (đầu F-SMA).
1.01.0210.11020 dùng loại cáp quang nào?
Cáp quang đa mode (chỉ sợi thủy tinh); khuyến nghị 50/125 μm, 62.5/125 μm; tương thích 100/140 μm, 200 μm (lưu ý chiều dài đường truyền tối đa); đầu nối F-SMA.
1.01.0210.11020 có tích hợp điện trở đầu cuối không?
Tích hợp điện trở đầu cuối (CAN termination).
Mức cách ly điện của 1.01.0210.11020 là bao nhiêu?
1 kV DC trong 1 giây.
1.01.0210.11020 cần nguồn cấp như thế nào?
Điện áp cấp +9 V đến +36 V DC, dòng tiêu thụ điển hình 70 mA, tối đa 100 mA.
1.01.0210.11020 lắp đặt và hoạt động ở điều kiện nào?
Lắp trên thanh DIN rail (kèm giá đỡ), nhiệt độ hoạt động -20°C đến +70°C, cấp bảo vệ IP20.
