| Thông tin | Mô tả |
|---|---|

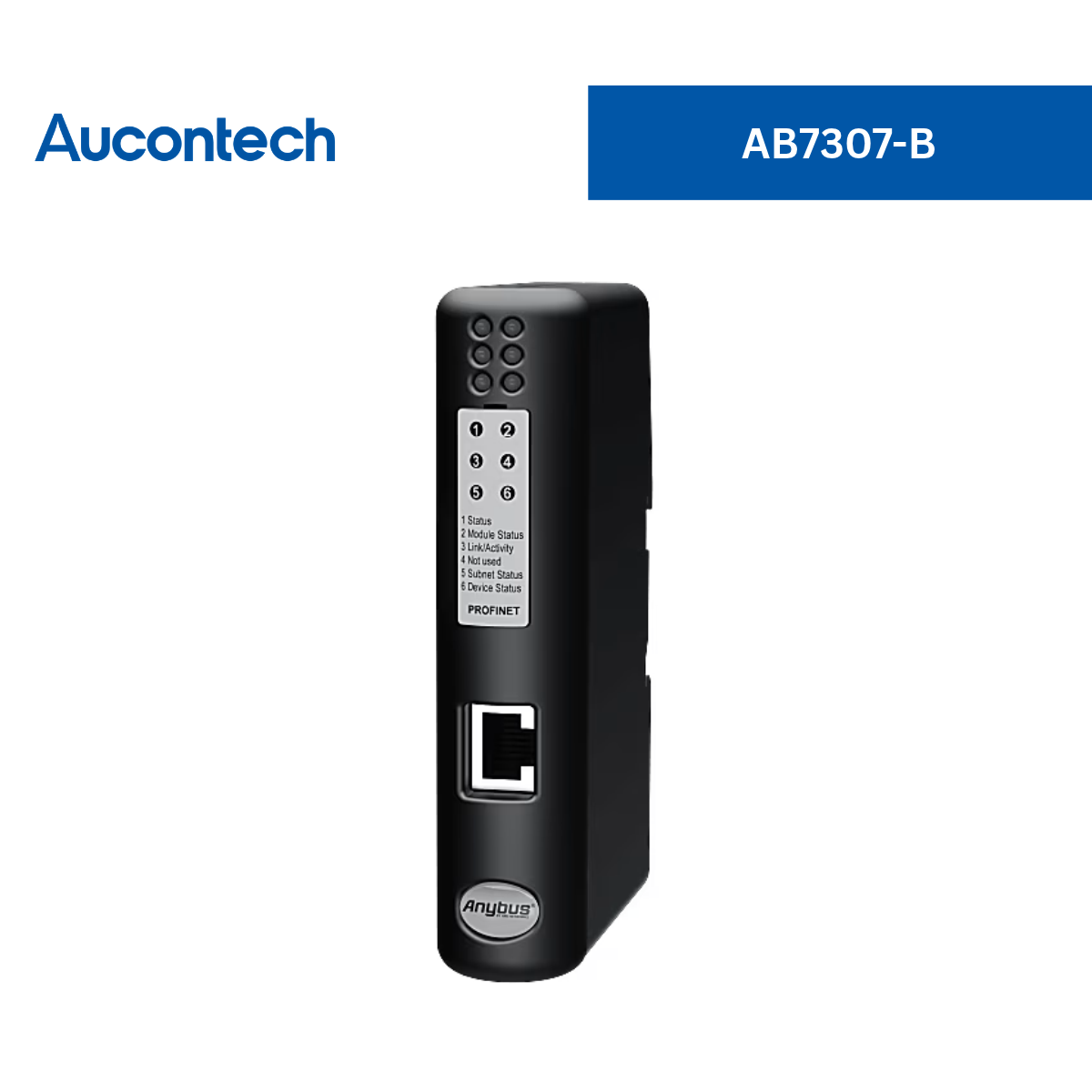

| Tên sản phẩm | Anybus X-gateway CANopen Master - PROFINET-IO Device |
| Mã sản phẩm | AB7307-B |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) |
| Chức năng chính | Cho phép kết nối trực tiếp bất kỳ thiết bị nào trên mạng CANopen Master với các hệ thống PLC điều khiển PROFINET-IO một cách tin cậy và bảo mật. |
| Tính năng | Mô tả chi tiết |
|---|---|
| Thiết lập dễ dàng, không cần lập trình | Kết nối hai mạng một cách nhanh chóng thông qua phần mềm Anybus Configuration Manager mà không đòi hỏi bất kỳ kỹ năng lập trình phức tạp nào. |
| Truyền tải dữ liệu mạnh mẽ | Hỗ trợ truyền tải lên tới 512 bytes dữ liệu Input và Output theo mỗi chiều kết nối. |
| Tiết kiệm không gian và hiệu suất PLC | Cấu trúc độc lập không chiếm khe cắm thẻ card trong hệ thống PLC. Việc chuyển đổi giao thức chu kỳ (cyclic I/O) độc lập giúp giảm tải tính toán đáng kể cho hệ thống PLC của bạn. |
| Thiết kế nhỏ gọn | Vỏ nhựa siêu mỏng thiết kế tối ưu cho lắp đặt thanh ray DIN-rail (chuẩn EN 50022), đạt cấp bảo vệ IP20, dễ dàng bố trí cạnh các thiết bị ngoại vi. |
Mạng CANopen (Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Hỗ trợ Master mode và Slave mode |
| Tốc độ Baud | Từ 20 kbit/s đến 1000 kbit/s |
| Chức năng hỗ trợ | PDO; DS301 4.0.2; DSP302; EMCY; LSS; NMT; CMT; SYNC; Heart beat; Node guarding |
| Kích thước dữ liệu | Input tối đa: 510 bytes | Output tối đa: 510 bytes |
| Số lượng Slave tối đa | Hỗ trợ kết nối lên đến 126 thiết bị Slaves |
Mạng PROFINET (Device / Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave |
| Băng thông mạng | 10/100 Mbit (Full/Half duplex) thời gian đáp ứng xuống tới 1ms |
| Chức năng hỗ trợ | Soft Real-Time (RT); Hỗ trợ tối đa 64 slots / 1 sub-slot; DCP support; Trao đổi dữ liệu Acyclic |
| Tệp cấu hình | GSDML available |
| Kích thước dữ liệu | Input tối đa: 512 bytes | Output tối đa: 512 bytes |
Giao diện & Cổng kết nối ngoại vi
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 1x cổng D-sub 9-pin (Male) và 2x cổng mạng RJ45 |
| Công tắc (Switches) | Trang bị 3x công tắc xoay (Rotary Switches) để thiết lập địa chỉ CAN và tốc độ Baudrate |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-10% đến +10%) thông qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện (TRUE), bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 100mA @ 24V DC. Tối đa: 250mA @ 24V DC |
| Nhiệt độ hoạt động | -25°C đến 55°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Bảo hành | 1 năm |
| Chứng nhận toàn cầu | CE, RoHS, UL, WEEE |
| An toàn chống cháy nổ | ATEX (II 3 G Ex nA ic IIC T4 Gc) và UL Hazardous (CL I DIV2 GP A,B,C,D T4) |
| Miễn nhiễm điện từ | Tuân thủ EN 61000-6-4, EN 55022 Class A, EN 61000-6-2 và loạt tiêu chuẩn EN 61000-4-x |
| Tên tài liệu | Chi tiết |
|---|---|
| Datasheet Anybus X-gateway AB7307-B | Bảng thông số kỹ thuật chi tiết của bộ chuyển đổi giao thức CANopen Master sang PROFINET-IO Device. |
| User Manual | Hướng dẫn sử dụng chi tiết (Phiên bản 2.10, định dạng PDF, dung lượng 2 MB). |
| Installation Guide | Hướng dẫn lắp đặt thiết bị (Phiên bản 2.20, định dạng PDF, dung lượng 300 KB). |
| Supplementary Information - Communicator/X-gateway | Thông tin bổ sung cho dòng Communicator và X-gateway (Phiên bản 1.1, định dạng PDF, dung lượng 451 KB). |
| Cybersecurity Guidelines - Anybus Gateways | Tài liệu hướng dẫn bảo mật không gian mạng cho các cổng mạng Anybus (Phiên bản 1.0, định dạng PDF, dung lượng 626 KB). |
Bộ sản phẩm X-gateway AB7307-B bao gồm những gì?
Bộ sản phẩm được đóng gói trong hộp bìa cứng bao gồm: Thiết bị X-gateway, tài liệu hướng dẫn bắt đầu nhanh và các thiết bị đầu cuối kết nối (connector terminals).
Cần lưu ý phụ kiện gì để cấu hình thiết bị này?
LƯU Ý QUAN TRỌNG: Thiết bị không đi kèm cáp chuyển đổi USB-CAN. Để kết nối máy tính với thiết bị nhằm mục đích cấu hình, bạn cần mua riêng một bộ điều hợp USB-CAN IXXAT (Mã tham khảo: 1.01.0281.12001). Nguồn điện 24V DC cũng không được bao gồm.
Làm thế nào để cấu hình thiết bị Anybus X-gateway?
Bạn không cần có kinh nghiệm viết code lập trình PLC. HMS cung cấp sẵn phần mềm Anybus Configuration Manager và Anybus OPC Server. Các phần mềm này đều được tải xuống miễn phí để bạn thiết lập và định tuyến các thanh ghi dễ dàng thông qua máy tính.
