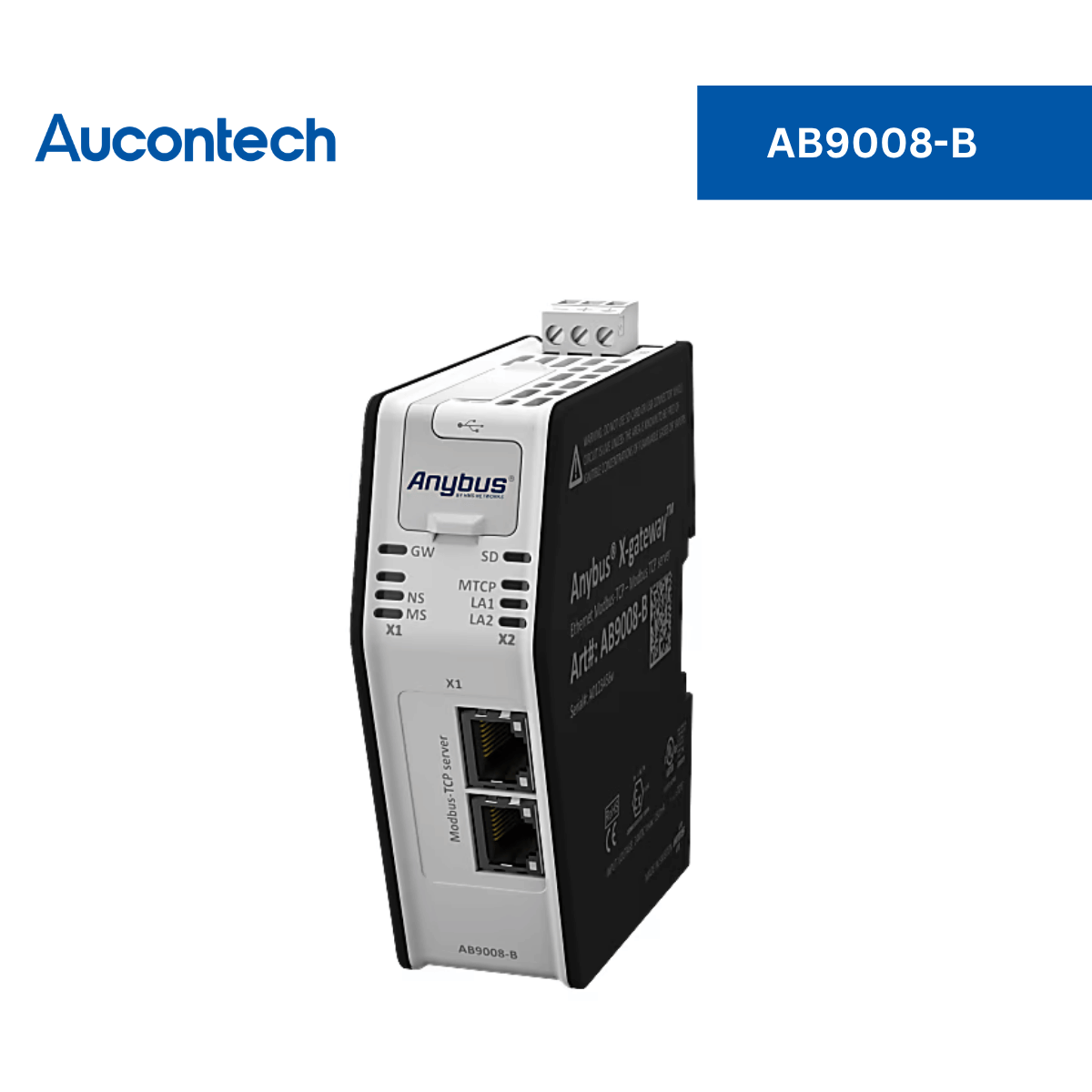

AB9008-B | Anybus X-gateway - Modbus TCP Client - Modbus TCP Server | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus X-gateway - Modbus TCP Client - Modbus TCP Server |
| Loại sản phẩm |
Bộ chuyển đổi giao thức công nghiệp (Industrial Protocol Converter) Gateway kết nối mạng công nghiệp |
| Thương hiệu | Anybus – HMS Networks |
| Chức năng chính | Kết nối thiết bị hoặc máy móc Modbus TCP với hệ thống điều khiển Modbus TCP, hỗ trợ truyền tải dữ liệu tốc độ cao, đáng tin cậy. |
| Lợi ích phần cứng | Không chiếm dụng khe cắm thẻ của PLC, thiết kế nhỏ gọn gắn DIN-rail (IP20). |
| Cấu hình & Lập trình | Không yêu cầu kỹ năng lập trình; cấu hình qua phần mềm Anybus Configuration Manager. |
| Dung lượng dữ liệu | Xử lý mạnh mẽ lên đến 512 bytes dữ liệu I/O mỗi hướng (256 bytes Input / 256 bytes Output). |
Thông tin chung - AB9008-B
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Anybus X-gateway - Modbus TCP Client - Modbus TCP Server |
| Mã sản phẩm (Item number) | AB9008-B |
| Thương hiệu / Xuất xứ | Anybus (HMS Networks) / Thụy Điển |
| Bảo hành | 01 năm |
Giao tiếp & Đặc tính điện
| Thông số | Giá trị |
|---|---|
| Cổng kết nối I/O | 2 × RJ45 |
| Kết nối nguồn | Đầu nối Phoenix 3-pin, 5.08 |
| Điện áp đầu vào | 24V DC (-15% đến +20%) |
| Dòng điện tiêu thụ | Định mức: 150mA @ 24V DC | Tối đa: 300mA @ 24V DC |
| Bảo vệ phần cứng | Chống đảo cực, Chống ngắn mạch, Có cách ly (Isolation) |
Tính năng Modbus-TCP
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Master / Client và Slave / Server |
| Chức năng hỗ trợ (Functions) | 1, 2, 3, 4, 5, 6, 15, 16, 23, 43/14 |
| Băng thông | 10/100 Mbit/s (độ trễ xuống tới 10ms) |
| Số lượng giao dịch (Transactions) | 64 giao dịch (transactions) |
| Tính năng bổ sung | Modbus V1.1B, Endian Conversion (Byte swap), LiveList, ControlStatus, 4 kết nối, Daisy chaining |
Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | -25°C đến +60°C[ |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước (Rộng × Cao × Sâu) | 35 × 110 × 101 mm (Sản phẩm tịnh)[cite: 1] |
| Trọng lượng | 160 g |
| Vật liệu vỏ | Nhựa |
| Kiểu lắp đặt | Thanh DIN-rail (Tiêu chuẩn EN 50022) |
| Cấp bảo vệ IP | IP20 |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận sản phẩm | CE, UL, WEEE, ATEX, Tuân thủ RoHS |
| Tiêu chuẩn UL | E214107 (Ord.Loc UL 61010-1...), E203225 (Haz.Loc CL I DIV2 GP A,B,C,D T4...) |
| Tiêu chuẩn ATEX | II 3 G Ex nA IIC T4 Gc, EN IEC 60079-0; EN 60079-15 |
| Tiêu chuẩn môi trường / EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 61000-6-2, EN 61000-4-2... |
- Tiếp cận thị trường mới linh hoạt
Kết nối với nhiều giao thức khác nhau mà không cần thay đổi phần cứng hay phần mềm có sẵn, giúp giảm thời gian và chi phí phát triển sản phẩm. - Thiết kế phần cứng nhỏ gọn (Slim design)
Thiết kế dạng IP20 gắn thanh DIN-rail, dễ dàng lắp đặt ngay sát các thiết bị kết nối để giảm thiểu yêu cầu về không gian và hệ thống dây điện. - Cấu hình cực kỳ đơn giản
Sử dụng phần mềm Anybus Configuration Manager đi kèm để thiết lập kết nối giữa hai mạng mà không yêu cầu bất kỳ kỹ năng lập trình nào. - Truyền tải mạnh mẽ, tăng hiệu suất PLC
Xử lý dữ liệu hai chiều lên đến 512 bytes (256 In / 256 Out). Truyền tải I/O tuần hoàn tốc độ cao, giúp giảm tải công việc tính toán cho PLC. - Tiết kiệm không gian hệ thống
Hoạt động như một bộ chuyển đổi độc lập, không cần sử dụng và chiếm dụng khe cắm thẻ mạng trên hệ thống PLC. - Đối tác tin cậy và quản lý vòng đời trọn vẹn
Anybus (HMS) hợp tác chặt chẽ với các tổ chức mạng lưới lớn để đảm bảo khả năng tương thích cao nhất. Sản phẩm được bảo trì, cập nhật vòng đời đầy đủ cùng bảo hành 3 năm mạnh mẽ.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus X-gateway AB9008-B | Tài liệu thông số kỹ thuật chi tiết của thiết bị |
| Installation Guide | Hướng dẫn lắp đặt và đấu nối. |
| User Manual | Hướng dẫn cấu hình và vận hành |
Anybus X-gateway AB9008-B dùng để làm gì?
Thiết bị được sử dụng để kết nối mọi thiết bị, máy móc chuẩn Modbus TCP vào một hệ thống điều khiển trung tâm (PLC) cũng sử dụng chuẩn Modbus TCP, đóng vai trò như một cầu nối tin cậy khi chưa có sẵn hệ thống tương thích[cite: 1].
Thiết bị có yêu cầu lập trình mã lệnh phức tạp không?
Hoàn toàn không. Việc thiết lập kết nối giữa các mạng được thực hiện nhanh chóng qua phần mềm Anybus Configuration Manager mà không cần bất kỳ kỹ năng lập trình nào[cite: 1].
Thiết bị có thể truyền tải tối đa bao nhiêu dữ liệu?
Bộ gateway này hỗ trợ truyền tải tới 512 bytes dữ liệu, bao gồm 256 bytes Input và 256 bytes Output[cite: 1].
Nguồn điện cung cấp cho thiết bị là bao nhiêu?
Thiết bị sử dụng nguồn 24V DC (-15% đến +20%) thông qua đầu nối Phoenix 3-pin, dòng tiêu thụ định mức 150mA và tối đa 300mA[cite: 1].
Thiết bị có an toàn khi sử dụng trong môi trường công nghiệp dễ cháy nổ không?
Có. Thiết bị đạt chứng nhận ATEX (Zone 2) và UL Haz.Loc CL I DIV2, phù hợp để hoạt động trong nhiều môi trường công nghiệp có điều kiện khắc nghiệt hoặc rủi ro cháy nổ cao[cite: 1].
