1. Thông tin các khe cắm và cổng giao tiếp trên Ewon Flexy 205
Ewon 205 Extension Card là các module mở rộng được sử dụng để bổ sung thêm giao tiếp và chức năng cho gateway Ewon Flexy 205. Thay vì phải thay đổi toàn bộ thiết bị khi phát sinh nhu cầu mới, người dùng có thể lắp thêm extension card phù hợp với hệ thống.
Flexy 205 được thiết kế với 2 khe cắm mở rộng (Expansion Slots), hỗ trợ mở rộng các giao tiếp như Wi-Fi, 3G/4G, Serial, USB hoặc I/O tùy theo cấu hình. Thiết kế dạng mô-đun giúp Flexy 205 có thể thích ứng với nhiều hệ thống IIoT khác nhau.
Tuy nhiên, extension card không phải là thành phần bắt buộc để Flexy 205 hoạt động. Gateway đã tích hợp sẵn 4 cổng Ethernet 10/100 Mbps cùng 2 Digital Inputs và 1 Digital Output trên mainboard. Vì vậy, hai khe mở rộng có thể được dành cho những giao tiếp mà hệ thống thực sự cần.
2. Cấu trúc khe cắm và các giao tiếp trên Ewon Flexy 205

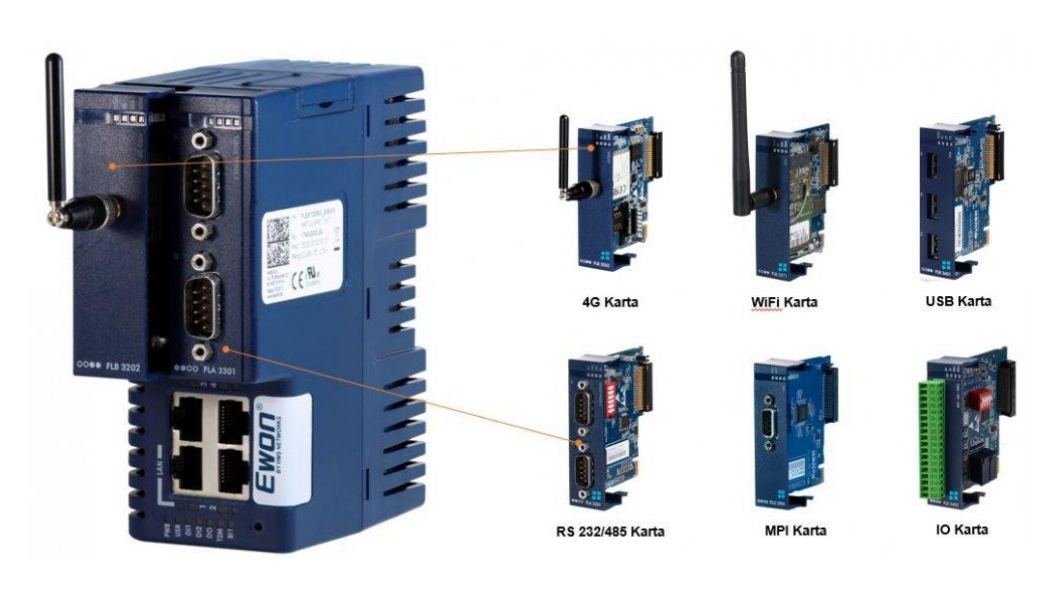

2.1. Hai khe cắm mở rộng trên Ewon Flexy 205
Flexy 205 được thiết kế với 2 Expansion Slots, cho phép người dùng lắp các Extension Card tương thích để bổ sung giao tiếp cho gateway.
Tùy theo yêu cầu hệ thống, hai khe này có thể được sử dụng cho các nhóm card như:
- 4G/LTE
- Wi-Fi
- Serial
- MPI
- USB
- I/O
Thiết kế mô-đun giúp Flexy 205 thích ứng với nhiều kiến trúc mạng và hệ thống tự động hóa khác nhau.
2.2. Bốn cổng Ethernet tích hợp trên mainboard
Khác các gateway phụ thuộc vào card mở rộng để bổ sung Ethernet, Flexy 205 đã có sẵn 4 cổng RJ45 Ethernet 10/100 Mbps.
Các cổng Ethernet có thể được cấu hình linh hoạt theo vai trò LAN/WAN, trong đó Port 1 luôn là LAN. Cấu hình này cho phép Flexy 205 kết nối nhiều PLC, HMI, máy tính công nghiệp hoặc thiết bị Ethernet trong cùng hệ thống.
Người dùng không cần dành Expansion Slot chỉ để bổ sung cổng mạng. Hai khe mở rộng có thể được dành cho những giao tiếp chuyên biệt hơn như 4G, Wi-Fi, Serial hoặc MPI.
2.3. I/O tích hợp sẵn trên bo mạch
Ngoài Ethernet, Flexy 205 còn tích hợp:
- 2 Digital Inputs: 0–12/24 VDC
- 1 Digital Output: Open-drain MOSFET, 200 mA
Các I/O này đáp ứng những nhu cầu giám sát và điều khiển tín hiệu số cơ bản trong hệ thống. Khi số lượng I/O cần sử dụng vượt quá cấu hình tích hợp, người dùng có thể bổ sung I/O Extension Card.
2.4. Flexy 205 khác gì so với Flexy 202?
Một điểm khác biệt đáng chú ý giữa hai model nằm ở cách phân bổ giao tiếp trên thiết bị:
| Đặc điểm kỹ thuật | Ewon Flexy 205 | Ewon Flexy 202 |
|---|---|---|
| Số khe cắm thẻ mở rộng | 2 khe | 4 khe |
| Cổng Ethernet tích hợp | 4 × RJ45, 10/100 Mbps, LAN/WAN | 1 × RJ45, 10/100 Mbps |
| Cổng Serial tích hợp | Không tích hợp trên mainboard | 1 × SUBD9, RS232/RS422/RS485 |
| I/O tích hợp | 2 DI + 1 DO | Không tích hợp |
| Định hướng | Ethernet/IIoT, nhiều thiết bị mạng | Modular, nhiều module mở rộng |
3. Các loại Ewon Flexy 205 Extension Card và case ứng dụng thực tế
3.1. 4G LTE Extension Card
Ewon Flexy 4G LTE Extension Card là module mở rộng giúp Ewon Flexy 205 gateway tăng cường khả năng kết nối với 4G LTE, phù hợp cho các hệ thống triển khai tại khu vực không có Internet có dây ổn định. Card chỉ cần SIM có gói dữ liệu để kết nối Talk2m Cloud, hỗ trợ Remote Access và giám sát thiết bị từ xa.
Một trường hợp thực tế được chia sẻ trên HMS Support cho thấy Ewon Flexy 205 kết hợp với 4G cellular modem Extension Card để truy cập từ xa vào hệ thống thiết bị.
3.2. Wi-Fi Extension Card
Wi-Fi Extension Card cho phép Flexy kết nối với mạng WLAN mà không cần sử dụng trực tiếp mạng LAN của nhà máy.
Card phù hợp khi:
- Hệ thống có sẵn hạ tầng Wi-Fi.
- Không muốn kéo thêm cáp Ethernet.
- Cần một phương án kết nối Internet không dây hoặc dự phòng.
3.3. Serial Extension Card
Với các thiết bị công nghiệp sử dụng RS232, RS422 hoặc RS485, người dùng có thể bổ sung Serial Extension Card vào một trong hai Expansion Slots. Phù hợp với các hệ thống:
- PLC hoặc thiết bị đời cũ sử dụng Serial.
- Biến tần, đồng hồ đo và thiết bị đo lường.
- Hệ thống cần kết nối thiết bị Serial với mạng Ethernet.
3.4. MPI Extension Card
Với hệ thống sử dụng PLC có giao tiếp MPI, FLC3701_00 MPI Extension Card là lựa chọn dành cho Flexy 205. Card cho phép thiết bị truy cập, thu thập dữ liệu từ PLC thông qua giao tiếp MPI và phù hợp khi:
- Hệ thống sử dụng PLC Siemens với MPI.
- Cần truy cập PLC từ xa.
- Cần thu thập dữ liệu từ thiết bị MPI.
3.5. USB và I/O Extension Card
Ngoài các giao tiếp mạng và fieldbus, Flexy 205 còn có thể được mở rộng bằng USB hoặc I/O card. USB Extension Card bổ sung thêm cổng USB để kết nối các thiết bị ngoại vi tương thích. Trong khi đó, I/O Extension Card phù hợp khi số lượng tín hiệu I/O tích hợp sẵn trên Flexy 205 không đáp ứng đủ nhu cầu của hệ thống.
Với những ứng dụng cần mở rộng thêm nhiều kênh Digital Input, Analog Input hoặc Digital Output, người dùng có thể tham khảo Flexy Extension Card – 8DI-4AI-2DO để lựa chọn cấu hình phù hợp.
4. Thông tin mua hàng nhanh chóng
Aucontech cung cấp Ewon Flexy 205 và các Extension Card phục vụ nhu cầu kết nối máy móc, thu thập dữ liệu, Remote Access và triển khai IIoT trong nhà máy.
Khi lựa chọn Ewon Flexy 205 Extension Card, doanh nghiệp nên xác định:
- Giao tiếp của PLC/thiết bị cần kết nối.
- Nhu cầu mở rộng: 4G/LTE, Wi-Fi, Serial, MPI, I/O...
- Hình thức kết nối Internet.
- Số lượng thiết bị cần giám sát.
