| Thông tin | Mô tả |
|---|---|

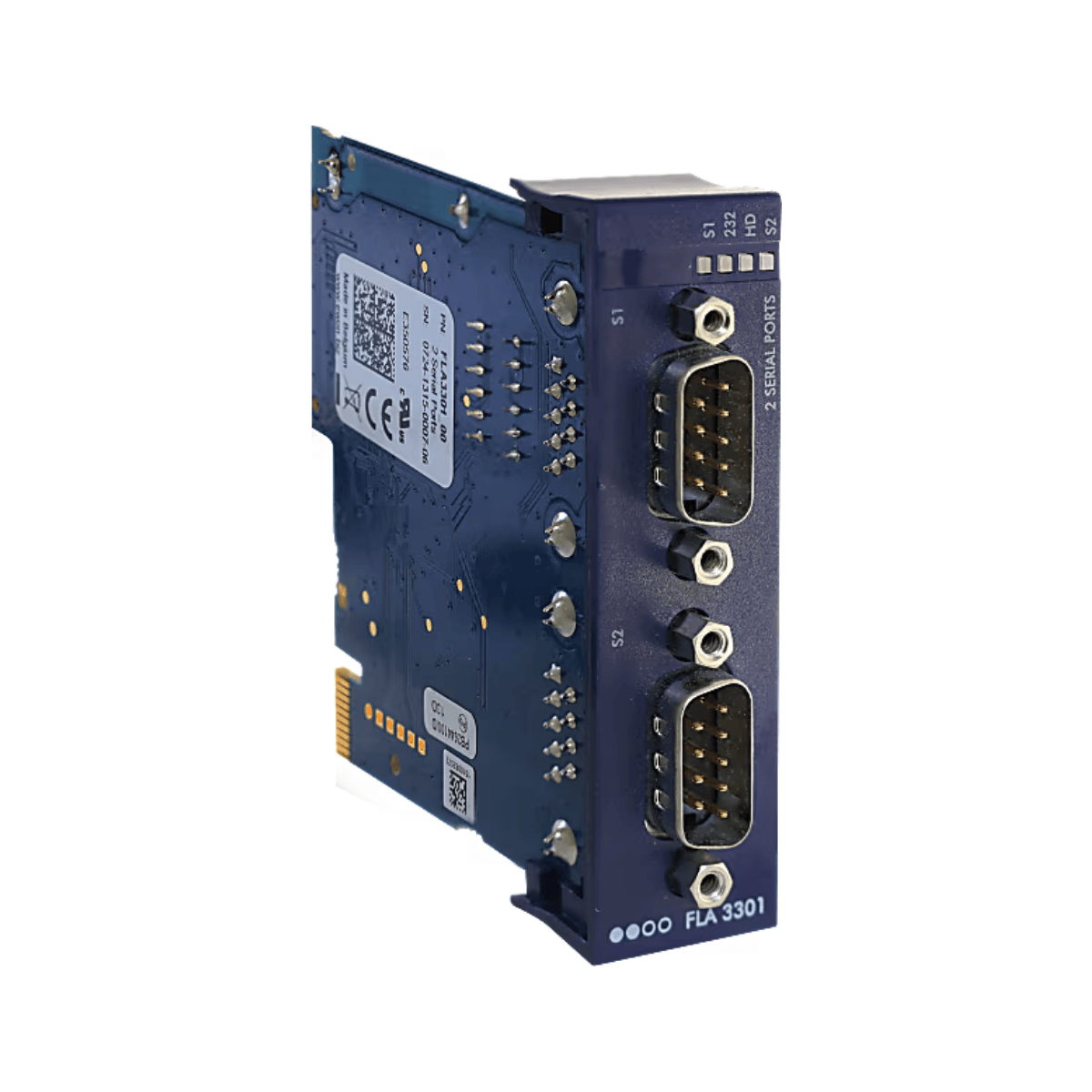

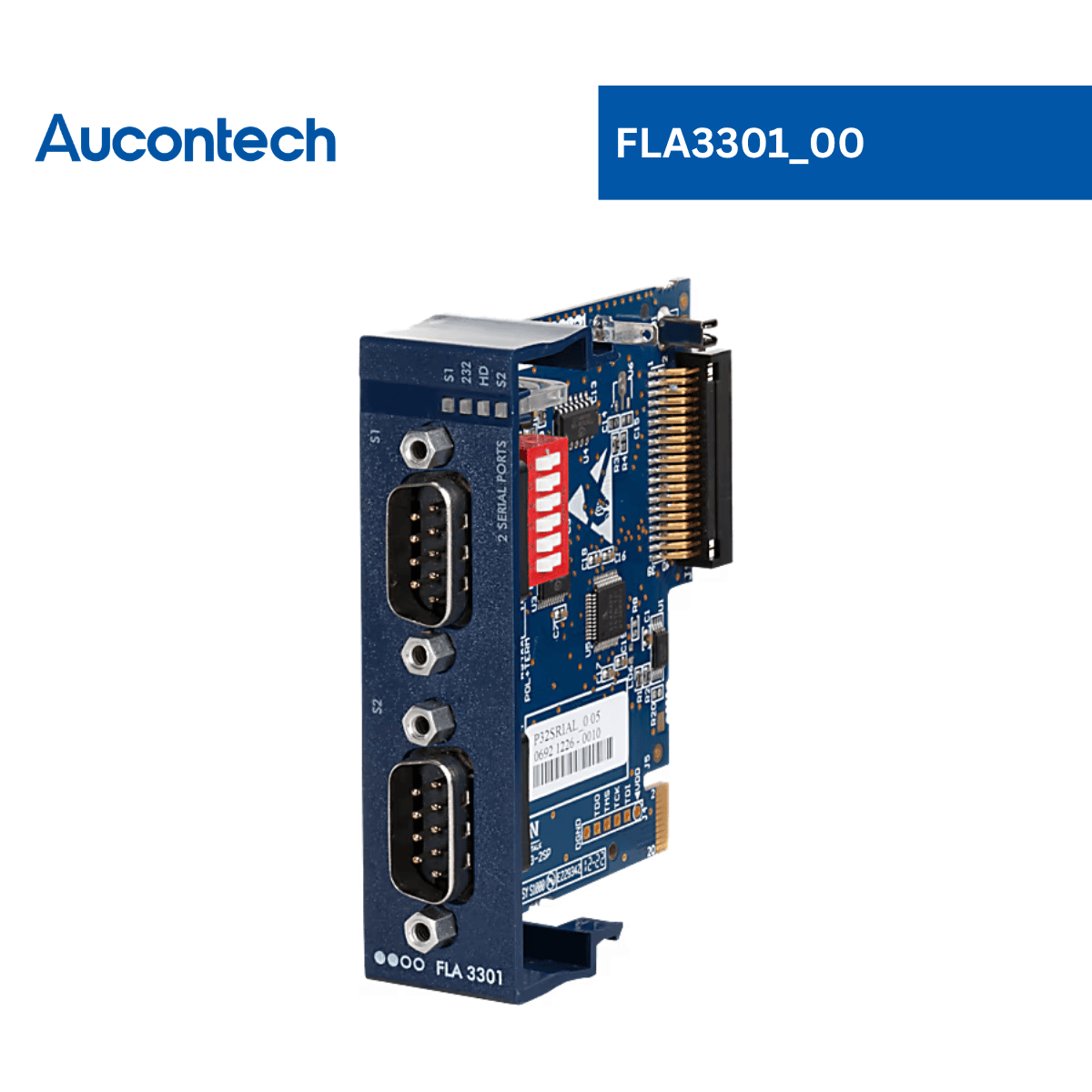

| Tên sản phẩm | Ewon Flexy extension card - 2 serial ports |
| Loại sản phẩm |
Thẻ mở rộng Ewon Flexy (Extension card) Mã sản phẩm: FLA3301_00 |
| Thương hiệu | Ewon – HMS Networks |
| Chức năng chính | Tăng cường kết nối Ewon Flexy với 2 cổng Serial để thu thập dữ liệu từ các thiết bị nối tiếp. |
| Ứng dụng | Dành cho OEM & Nhà tích hợp hệ thống nhằm kết nối thiết bị Serial/PLC với mạng Ethernet LAN. |
| Cổng kết nối | 1x RS232/485/422 (cấu hình DIP switch) và 1x RS232 (Đầu nối SUBD9 male). |
| Khả năng truyền tải | Đóng vai trò làm cầu nối giữa các thiết bị nối tiếp/PLC với mạng Ethernet LAN. |
| Giao thức hỗ trợ | Truyền thông qua chuẩn RS232, RS422 và RS485. |
| Thiết kế mô-đun | Linh hoạt và có thể thay thế dễ dàng (Interchangeable extension card). |
| Khả năng tương thích | Tương thích với các dòng Ewon Flexy 10x, 20x series và Flexy 205. |
| Thành phần đi kèm | Bo mạch điện tử, mặt trước bằng nhựa, túi ESD niêm phong tem vàng, tài liệu pháp lý và hộp giấy. |
Thông tin chung - FLA3301_00
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Ewon Flexy extension card 2 serial ports |
| Mã Model (Model Code) | 00601 |
| Quốc gia xuất xứ | Bỉ (Belgium) |
| Mã HS | 8517790000 |
| Bảo hành | 01 năm |
Giao tiếp & I/O
| Thông số | Giá trị |
|---|---|
| Cổng Serial 1 | 1x RS232/485/422 port: Đầu nối SUBD9 (male), cấu hình bằng Dip Switch |
| Cổng Serial 2 | 1x RS232 port: Đầu nối SUBD9 (male) |
| Pin tích hợp | Không có (No) |
Giao thức truyền thông
| Chế độ vật lý | Chức năng |
|---|---|
| RS232 RS485 RS422 |
Kết nối và truy xuất dữ liệu từ thiết bị nối tiếp/PLC tới mạng Ethernet LAN |
Vật liệu & Pháp lý
| Thông số | Giá trị |
|---|---|
| Chất liệu vỏ | Nhựa (Plastic) |
| Vật liệu đóng gói | Bìa cứng (Cardboard) |
| Dual Usage | Không (No) |
| Phân loại kiểm soát xuất khẩu (ECCN) | 5A992.c |
| Danh mục WEEE | Thiết bị CNTT và viễn thông |
| Chứng nhận rác thải (WEEE) | Có (Yes) |
Kiểm tra môi trường
| Tiêu chuẩn | Quy chuẩn thử nghiệm |
|---|---|
| Thử nghiệm Lạnh & Nhiệt khô | IEC 60068-2-1 Cold test, IEC 60068-2-2 Dry heat test |
| Thử nghiệm thay đổi nhiệt & độ ẩm | IEC 60068-2-14 Change of temperature, IEC 60068-2-30 Cyclic damp heat test |
| Thử nghiệm độ xóc (Bumps) | IEC 60068-2-27 Bumps |
| Thử nghiệm Rung | IEC 60068-2-64 (ngẫu nhiên băng thông rộng) và IEC 60068-2-6 (hình sin) |
Nhiệt độ & Môi trường
| Thông số | Giá trị |
|---|---|
| Nhiệt độ hoạt động | Từ -25°C đến +60°C |
| Nhiệt độ lưu trữ | Từ -30°C đến +70°C |
| Chứng nhận PTCRB | Không (No) |
Kích thước & Trọng lượng
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (W × H × D) | 22 × 79 × 78 mm |
| Trọng lượng tịnh | 44 g |
| Kích thước đóng gói (W × H × D) | 102 × 30 × 95 mm (Khối lượng đóng gói: 65.5 g) |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| Ewon Flexy 10x Series | Có hỗ trợ (Compatible) |
| Ewon Flexy 20x Series | Có hỗ trợ (Compatible) |
| Ewon Flexy 205 | Có hỗ trợ (Compatible) |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận có sẵn | CE, FCC, IC, UKCA, UL |
| Chứng nhận không hỗ trợ | KC, RCM |
| Chứng nhận khu vực khác | Giteki Japan |
| Loại thiết bị tiêu chuẩn | Thiết bị công nghệ thông tin và viễn thông |
- Cung cấp kết nối Serial đa dạng
Thẻ mở rộng bổ sung 2 cổng Serial (RS232/485/422 và RS232), giúp dễ dàng kết nối Ewon Flexy với nhiều thiết bị công nghiệp thế hệ cũ hoặc PLC. - Linh hoạt cấu hình chuẩn truyền thông
Tích hợp công tắc Dip Switch cho phép cấu hình linh hoạt chế độ RS232, RS422 hoặc RS485 trên cổng đầu tiên theo từng nhu cầu sử dụng. - Bảo vệ khoản đầu tư thiết bị
Kết nối thiết bị nối tiếp sẵn có vào mạng Ethernet LAN hiện đại mà không cần thay thế toàn bộ hệ thống haygateway ban đầu. - Thiết kế mô-đun linh hoạt
Giúp người dùng dễ dàng tháo lắp, nâng cấp và mở rộng khả năng truyền thông cho gateway Flexy. - Khả năng tương thích rộng rãi
Tương thích hoàn toàn với các dòng thiết bị Ewon Flexy 10x, 20x series và Flexy 205.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet FLA3301_00 | Thông số kỹ thuật của Ewon Flexy extension card - 2 serial ports. |
| Installation Guide | Hướng dẫn lắp đặt bo mạch mở rộng vào Ewon Flexy. |
| User Manual | Hướng dẫn cài đặt công tắc Dip Switch và cấu hình cổng Serial. |
Thẻ mở rộng FLA3301_00 có chức năng gì?
Card bổ sung 2 cổng nối tiếp (Serial) cho Ewon Flexy, giúp kết nối và thu thập dữ liệu từ các thiết bị/PLC sử dụng chuẩn truyền thông nối tiếp về mạng Ethernet LAN[cite: 4].
Thẻ hỗ trợ những loại cổng Serial nào?
Gồm 1 cổng hỗ trợ đa chuẩn RS232/RS485/RS422 (cấu hình qua Dip switch) và 1 cổng cố định chuẩn RS232, cả hai đều sử dụng đầu nối SUBD9 male[cite: 4].
Thẻ mở rộng này tương thích với bộ định tuyến Flexy nào?
Sản phẩm tương thích tốt với các dòng Ewon Flexy 10x, 20x series và Ewon Flexy 205[cite: 4].
Chuyển đổi các chế độ RS232/RS485/RS422 bằng cách nào?
Chế độ chuẩn truyền thông trên cổng 1 được chuyển đổi dễ dàng thông qua các công tắc DIP switch tích hợp trực tiếp trên bo mạch[cite: 4].
Nhiệt độ hoạt động cho phép của thiết bị là bao nhiêu?
Thiết bị hoạt động bền bỉ trong dải nhiệt độ từ -25°C đến +60°C và chịu được nhiệt độ bảo quản từ -30°C đến +70°C[cite: 4].
