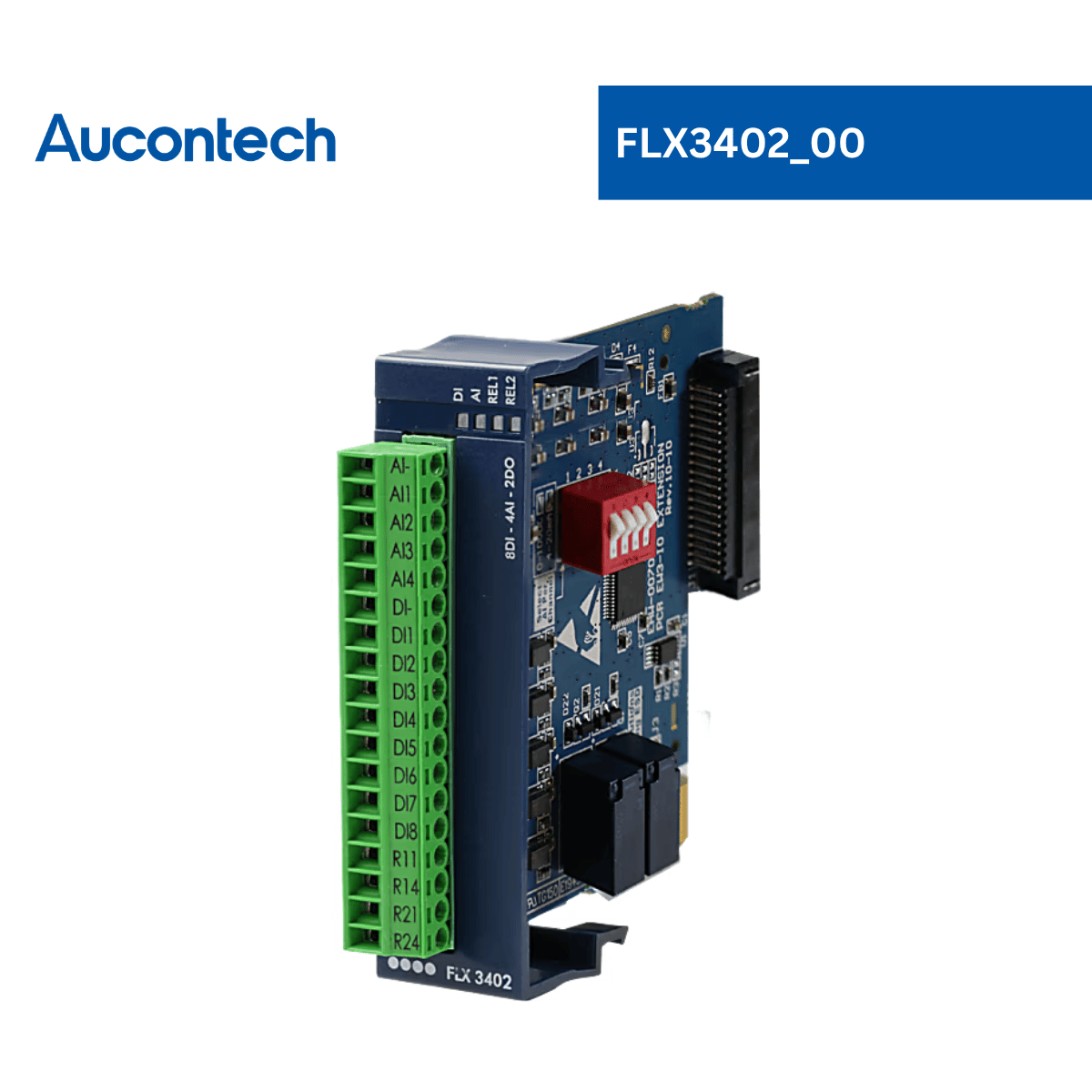

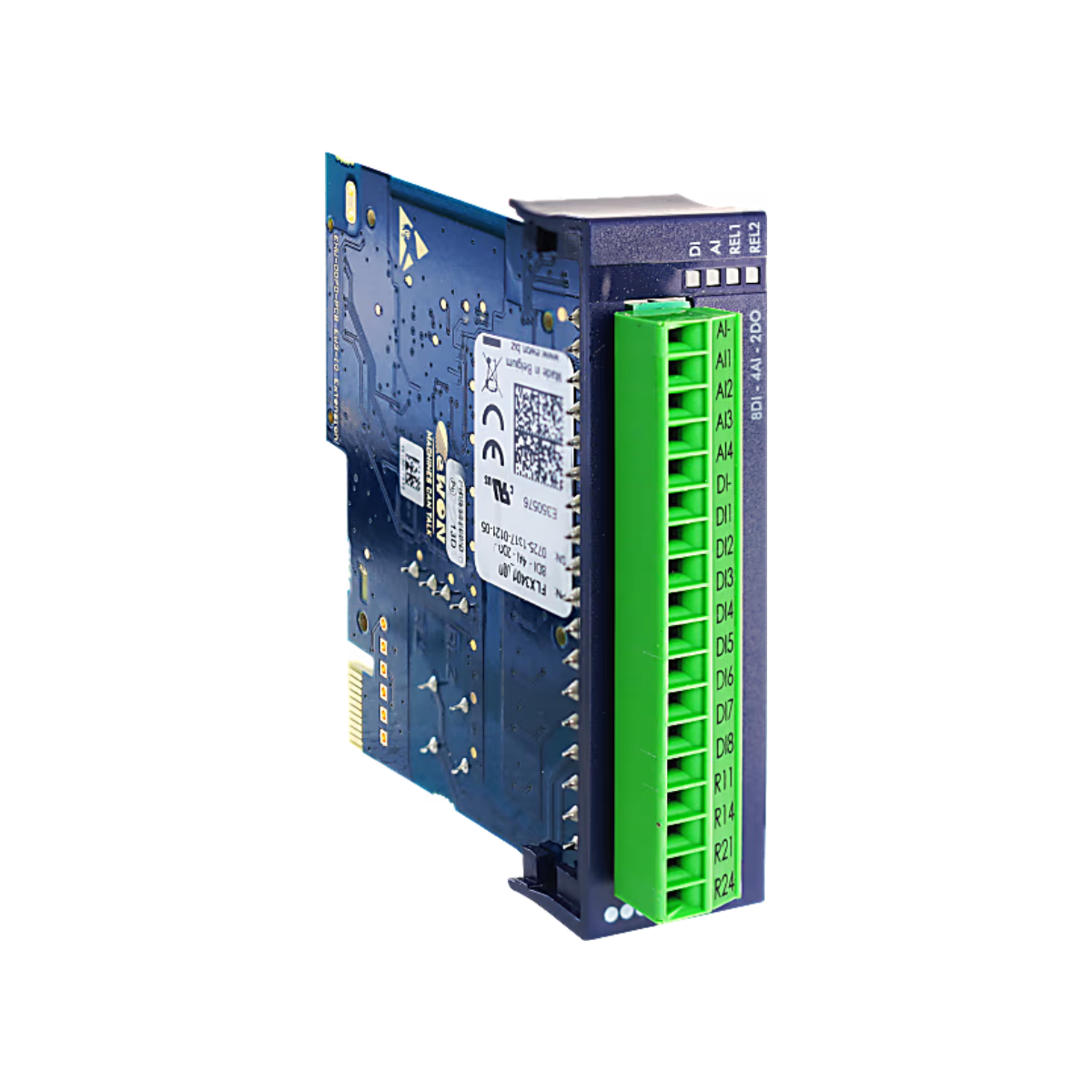

FLX3402_00 | Ewon Flexy extension card - IO (8DI-4AI-2DO) | Aucontech Vietnam
Aucontech
10 out of
10
- Tổng quan
- Thông số kỹ thuật
- Tại sao lựa chọn Ewon Flexy extension card - IO (8DI-4AI-2DO) (FLX3402_00)?
- Tài liệu
- FAQ
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Ewon Flexy extension card - IO (8DI-4AI-2DO) - FLX3402_00 |
|
Loại sản phẩm |
Card mở rộng I/O (8 Ngõ vào số, 4 Ngõ vào tương tự, 2 Ngõ ra rơ-le). Phụ kiện kết nối mở rộng cho Ewon Flexy Gateway. |
| Thương hiệu | Ewon – HMS Networks |
| Chức năng chính | Tăng cường khả năng kết nối cho Ewon Flexy bằng cách bổ sung kết nối I/O (8DI, 4AI, 2DO). |
| Ứng dụng | Truyền dữ liệu từ xa về máy chủ trung tâm, giám sát cảm biến và điều khiển thiết bị trường cho OEM và nhà tích hợp hệ thống. |
| Kết nối từ xa | Hỗ trợ truy cập, giám sát và điều khiển trạng thái cổng I/O từ xa thông qua Ewon Flexy Gateway và Talk2M. |
| Thu thập dữ liệu | Đọc dữ liệu từ các ngõ vào số (0-12/24VDC) và ngõ vào tương tự (0-10V / 4-20mA). |
| Giao thức hỗ trợ | Hỗ trợ thu thập biến I/O và chuyển đổi sang Modbus TCP, OPC UA, MQTT, HTTPS qua Gateway Ewon Flexy. |
| Xuất dữ liệu | Chuyển đổi dữ liệu I/O sang Ethernet/IP, Modbus TCP, OPC UA, MQTT qua bộ định tuyến Ewon Flexy. |
| Khả năng mở rộng | Tương thích lắp đặt vào các khe cắm mở rộng (Slots) của dòng Ewon Flexy 10x, 20x và Flexy 205. |
| Phần mềm đi kèm | Tích hợp cấu hình trực tiếp trên Web Server của Ewon Flexy, eCatcher, eBuddy. |
Thông tin chung - FLX3402_00
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Flexy Extension Card - IO (8DI-4AI-2DO) |
| Mã sản phẩm (Item number) | FLX3402_00 (Model Code: 02701) |
| Loại sản phẩm | IO Extension Module |
| Thương hiệu | Ewon – HMS Networks |
| Xuất xứ | Bỉ (Belgium) |
| Bảo hành | 01 năm |
Giao tiếp & I/O
| Thông số | Giá trị |
|---|---|
| Ngõ vào số (Digital Inputs) | 8 × Digital inputs (0 đến 12/24 VDC) |
| Ngõ vào tương tự (Analogue Inputs) | 4 × Analogue inputs (Độ phân giải 16-bit): Chế độ áp 0-10V hoặc Chế độ dòng 4-20mA (Cấu hình qua Dip Switch) |
| Ngõ ra Rơ-le (Digital Outputs) | 2 × Output relays (NO): 2A / 30V, VAC/VDC |
| Cách ly điện (Isolation) | Ngõ vào tương tự: 1.5 kV từ nguồn cấp Ngõ vào số: 1.5 kV từ mạch điện tử VÀ nguồn cấp Rơ-le ngõ ra (NO): 1.5 kV từ mạch điện tử VÀ nguồn cấp |
| Đấu nối | Đầu nối IO dạng khối chân cắm (IO Connector) |
| Mở rộng | Lắp vừa khe cắm extension card trên Ewon Flexy base units |
Giao thức truyền thông
| Thu thập dữ liệu | Xuất dữ liệu |
|---|---|
| Đọc trạng thái Digital 0-12/24VDC Đọc tín hiệu Analog 0-10V / 4-20mA Điều khiển đóng/ngắt Rơ-le ngõ ra |
Thông qua Ewon Flexy: OPC UA MQTT Modbus TCP HTTPS SNMP |
Kết nối từ xa & Bảo mật
| Thông số | Giá trị |
|---|---|
| VPN | Tương thích Talk2M VPN Cloud qua Gateway |
| Giao thức VPN | OpenVPN (SSL UDP/TCP) |
| Mã hóa | SSL/TLS End-to-End |
| Giám sát I/O từ xa | Có (Cho phép theo dõi và tác động I/O qua Web interface / Cloud) |
| DHCP | Thừa hưởng từ Ewon Flexy Base Unit |
| Proxy | Có |
| Port Forwarding | Có |
| IP Filtering | Có |
Ghi dữ liệu
| Thông số | Giá trị |
|---|---|
| Data Logging | Ghi dữ liệu trạng thái các cổng I/O theo thời gian thực |
| Bộ nhớ | Lưu trữ trên bộ nhớ Ewon Flexy base unit |
| Xuất dữ liệu | FTP, Email, DataMailbox |
| Dashboard | M2Web và Local Web Dashboard |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | Cấp nguồn trực tiếp từ Ewon Flexy base unit |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Nhiệt độ lưu trữ | -30°C đến +70°C |
| Độ ẩm | 10–95% RH (không ngưng tụ) |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước sản phẩm (W × H × D) | 22 × 79 × 84 mm |
| Kích thước đóng gói (W × H × D) | 102 × 30 × 95 mm |
| Khối lượng thuần / Đóng gói | 50 g / 72.5 g |
| Vật liệu vỏ | Nhựa công nghiệp (Plastic) |
| Kiểu lắp đặt | Cắm trực tiếp vào khe cắm thẻ mở rộng Ewon Flexy |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| Gateway hỗ trợ | Ewon Flexy 10x series, 20x series và Ewon Flexy 205 |
| Thiết bị I/O hỗ trợ | Cảm biến áp suất, nhiệt độ, lưu lượng (0-10V, 4-20mA), công tắc, cảm biến tiệm cận, rơ le điều khiển |
| SCADA/MES/Cloud | OPC UA, MQTT, HTTPS, REST API (thông qua Ewon Flexy base unit) |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận tiêu chuẩn | CE, UL, FCC, IC, UKCA, WEEE |
| Chứng nhận khu vực | Giteki (Nhật Bản) |
| Tiêu chuẩn môi trường / Nhiệt độ | IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, IEC 60068-2-30 |
| Chống rung & sốc | IEC 60068-2-27 (Bumps), IEC 60068-2-64 (Broad-band random), IEC 60068-2-6 (Sinusoidal) |
- Tích hợp 14 cổng I/O linh hoạt trên một mô-đun
Trang bị 8 ngõ vào số, 4 ngõ vào tương tự và 2 ngõ ra rơ-le, đáp ứng nhu cầu giám sát và điều khiển đa dạng mà không cần trang bị thêm bộ thu thập dữ liệu ngoài. - Cấu hình ngõ vào Analog linh hoạt (0-10V / 4-20mA)
Dễ dàng chuyển đổi giữa đo áp (0-10V, 16-bit) và đo dòng (4-20mA) thông qua công tắc DIP Switch tích hợp sẵn. - Cách ly điện an toàn cao 1.5 kV
Đảm bảo cách ly tín hiệu 1.5 kV giữa ngõ vào/ra với nguồn điện và mạch điện tử, bảo vệ thiết bị trước các sự cố quá áp và nhiễu điện công nghiệp. - Tối ưu hóa chi phí cho OEM và nhà tích hợp hệ thống
Giúp kết nối trực tiếp cảm biến và thiết bị trường với Gateway Ewon Flexy để đưa dữ liệu lên Cloud/Server một cách dễ dàng và tiết kiệm chi phí. - Thiết kế mô-đun linh hoạt và nhỏ gọn
Dễ dàng lắp ráp vào các dòng Gateway Ewon Flexy 10x, 20x và Flexy 205 nhờ chuẩn chân cắm mô-đun hóa. - Đạt đầy đủ các chứng nhận quốc tế khắt khe
Chứng nhận CE, UL, FCC, UKCA, Giteki cùng các kiểm thử độ bền nhiệt và chống rung sốc IEC chuẩn công nghiệp.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Ewon Flexy Extension Cards | Thông số kỹ thuật chi tiết card mở rộng FLX3402_00 và các dòng card Ewon Flexy. |
| Installation Guide | Hướng dẫn lắp đặt phần cứng và cắm card mở rộng I/O vào Gateway. |
| User Manual | Hướng dẫn cấu hình cổng I/O và gán biến dữ liệu trên giao diện Ewon. |
Card mở rộng FLX3402_00 dùng để làm gì?
FLX3402_00 là card mở rộng I/O bổ sung 8 ngõ vào số (8DI), 4 ngõ vào tương tự (4AI) và 2 ngõ ra rơ-le (2DO) cho các dòng Gateway Ewon Flexy[cite: 4].
Card FLX3402_00 tương thích với những dòng Gateway Ewon nào?
Card tương thích hoàn toàn với các dòng Ewon Flexy base units gồm Flexy 10x, Flexy 20x và Ewon Flexy 205[cite: 4].
Ngõ vào tương tự (Analogue Inputs) trên FLX3402_00 hỗ trợ chuẩn tín hiệu nào?
Hỗ trợ 4 ngõ vào tương tự độ phân giải 16-bit, chọn chế độ Điện áp 0-10V hoặc Chế độ dòng 4-20mA thông qua công tắc DIP Switch[cite: 4].
Thông số kỹ thuật ngõ ra rơ-le (Digital Outputs) là bao nhiêu?
Gồm 2 ngõ ra rơ-le thường mở (NO) với khả năng chịu tải 2A / 30V (VAC/VDC)[cite: 4].
Card FLX3402_00 có tính năng cách ly điện không?
Có. Card hỗ trợ cách ly điện 1.5 kV cho các ngõ vào tương tự, ngõ vào số và ngõ ra rơ-le nhằm bảo vệ an toàn cho hệ thống[cite: 4].
Card mở rộng FLX3402_00 có cần cấp nguồn ngoài riêng không?
Không. Card lấy nguồn điện hoạt động trực tiếp từ khung máy chính (base unit) của Ewon Flexy khi cắm vào khe mở rộng[cite: 4].
Tôi có thể giám sát và điều khiển các cổng I/O từ xa qua Cloud không?
Có. Dữ liệu I/O được quản lý trực tiếp trên Ewon Flexy và có thể đẩy lên Cloud (Talk2M, MQTT, OPC UA) để giám sát và điều khiển ngõ ra rơ-le từ xa[cite: 4].
