| Thông tin | Mô tả |
|---|---|

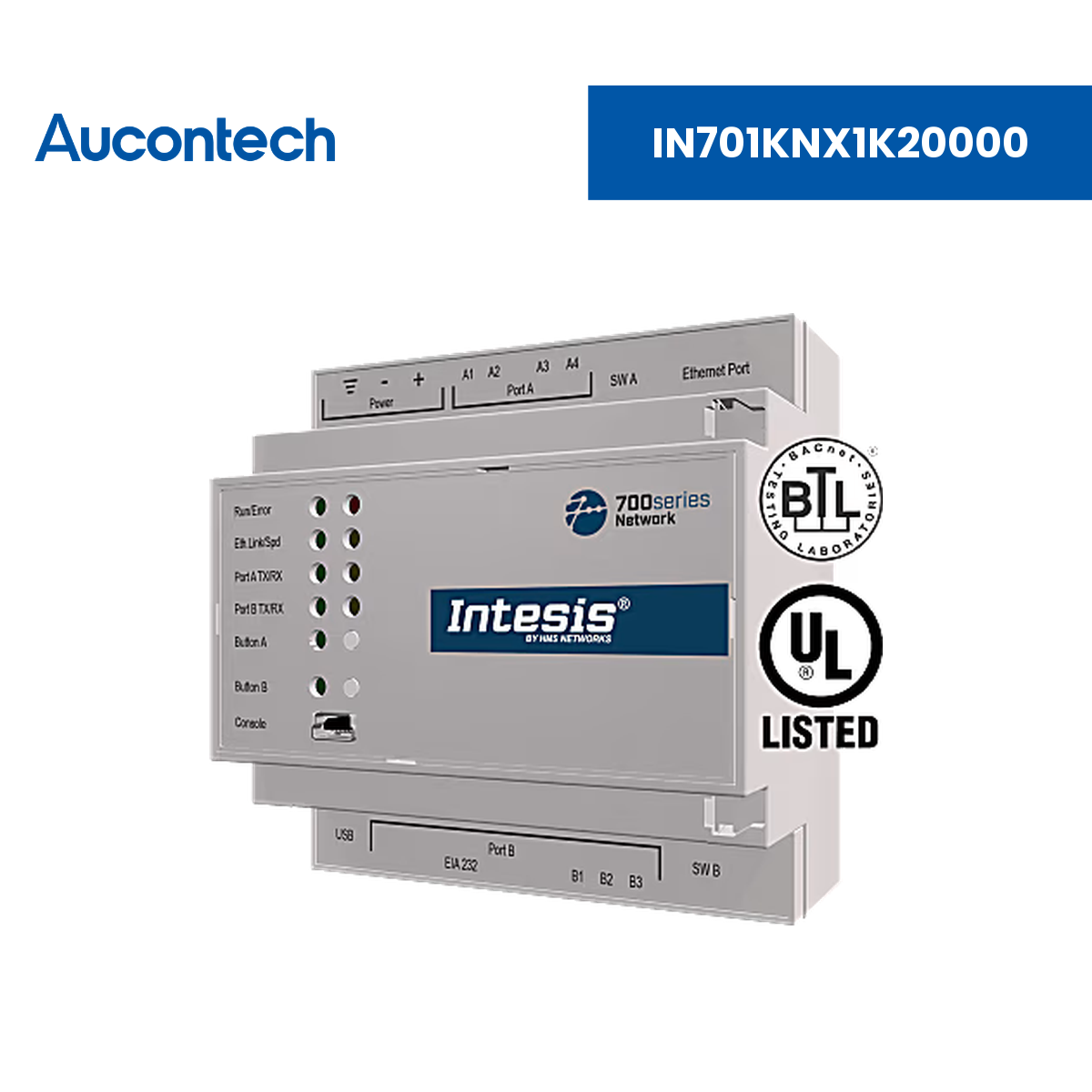

| Tên sản phẩm | IN701KNX1K20000 - Modbus TCP & RTU Master to KNX TP Application - 1200 points |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis Modbus TCP & RTU to KNX - 1200 points |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

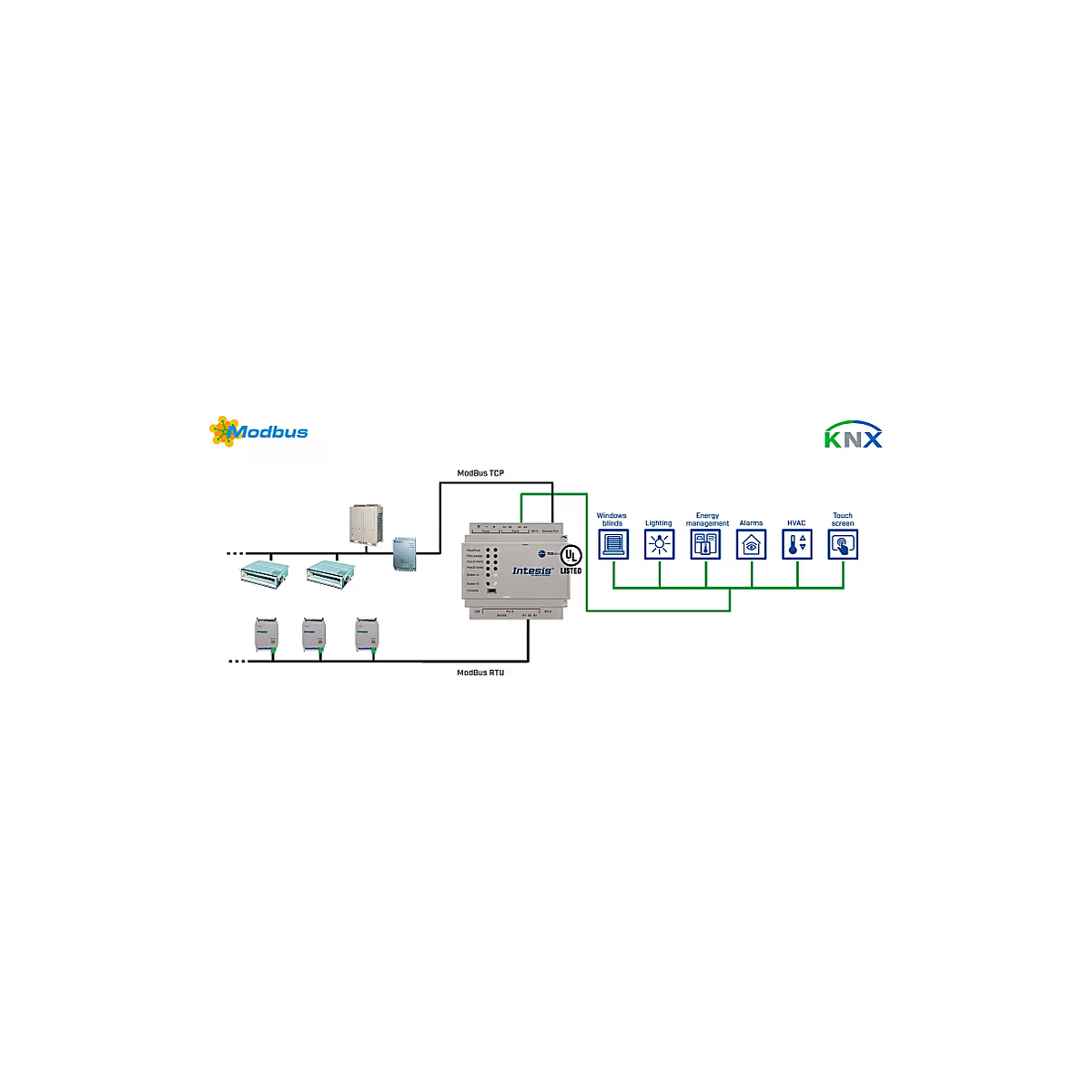

| Chức năng chính | Tích hợp mọi thiết bị Modbus RTU hoặc Modbus TCP server (hoặc cả hai đồng thời) với thiết bị/hệ thống KNX, giúp dữ liệu thanh ghi Modbus truy cập được từ hệ thống KNX như một phần của KNX và ngược lại. |
| Ứng dụng | Tích hợp đồng hồ điện, biến tần, điều hòa, thiết bị HVAC… chuẩn Modbus vào hệ thống điều khiển tòa nhà KNX. |
| Kết nối từ xa | Cấu hình, giám sát qua Ethernet/USB bằng Intesis MAPS; hỗ trợ cập nhật tự động công cụ cấu hình và firmware |
| Thu thập dữ liệu | Đọc/ghi thanh ghi Modbus từ các thiết bị Modbus RTU và Modbus TCP server (gateway đóng vai trò Modbus Master), tối đa 255 thiết bị Modbus mỗi node. |
| Giao thức hỗ trợ | Modbus TCP Master, Modbus RTU Master, KNX TP |
| Xuất dữ liệu | Dữ liệu được ánh xạ thành KNX communication objects với Datapoint Type (DPT) chuẩn KNX. |
| Khả năng mở rộng | Tối đa 1200 điểm; 3000 KNX communication objects; tối đa 255 thiết bị Modbus mỗi node (RTU và TCP) |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tới 6 Modbus TCP client đồng thời | Gateway hỗ trợ tối đa sáu Modbus TCP client đồng thời. |
| Hỗ trợ Modbus RTU và Modbus TCP | Gateway hỗ trợ cả hai giao thức Modbus RTU và Modbus TCP. |
| Template giúp rút ngắn thời gian commissioning | Template có thể import và tái sử dụng nhiều lần với Intesis MAPS, giảm đáng kể thời gian chạy thử. |
| Tự động cập nhật công cụ cấu hình và firmware | Cả Intesis MAPS và firmware của gateway đều có thể nhận cập nhật tự động. |
| Hỗ trợ thiết bị KNX TP | Gateway hỗ trợ các thiết bị KNX TP (twisted pair). |
| Điều khiển tới 3000 đối tượng KNX | Gateway có thể điều khiển tới 3000 KNX communication objects. |
| KNX Datapoint Type (DPT) chuẩn | Sử dụng các Datapoint Type chuẩn KNX để truyền dữ liệu trên bus. |
| Tới 255 thiết bị Modbus mỗi node | Kết nối tối đa 255 thiết bị Modbus mỗi node cho cả Modbus RTU và Modbus TCP. |
Giao thức & Dung lượng - IN701KNX1K20000
| Thông số | Giá trị |
|---|---|
| Dung lượng | Tối đa 1200 điểm |
| Phía Modbus | Modbus TCP & Modbus RTU (Master), tối đa 255 thiết bị mỗi node |
| Modbus TCP client đồng thời | Tối đa 6 |
| Phía KNX | KNX TP (twisted pair), tối đa 3000 communication objects, hỗ trợ DPT chuẩn |
| Công cụ cấu hình | Intesis MAPS (hỗ trợ cập nhật tự động) |
Giao diện & Cổng kết nối - IN701KNX1K20000
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, KNX, Ethernet, cổng console USB Mini-B, USB storage, EIA-232, EIA-485 |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Nút nhấn | Factory reset (khôi phục cài đặt gốc) |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Pin tích hợp | Có – pin cúc áo Lithium Manganese Dioxide |
Nguồn cấp & Môi trường hoạt động - IN701KNX1K20000
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | DC: 9 … 36 VDC, tối đa 180 mA, 1.7 W | AC: 24 VAC ±10 %, 50-60 Hz, tối đa 70 mA, 1.7 W | Khuyến nghị: 24 VDC, tối đa 70 mA |
| Công suất tiêu thụ | 1.7 W |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | -10°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - IN701KNX1K20000
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt (installation manual) và cáp USB cấu hình |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, KC |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis IN701KNX1K20000 | Bảng thông số kỹ thuật chi tiết của Modbus TCP & RTU Master to KNX TP Application - 1200 points. |
Gateway IN701KNX1K20000 (Modbus to KNX) hỗ trợ bao nhiêu điểm?
Phiên bản này hỗ trợ tối đa 1200 điểm và có thể điều khiển tới 3000 KNX communication objects.
Gateway kết nối được bao nhiêu thiết bị Modbus?
Gateway kết nối tối đa 255 thiết bị Modbus mỗi node cho cả Modbus RTU và Modbus TCP, có thể dùng đồng thời cả hai.
Dữ liệu Modbus được trình bày trên KNX như thế nào?
Dữ liệu được ánh xạ thành KNX communication objects sử dụng các Datapoint Type (DPT) chuẩn KNX.
Gateway cần nguồn cấp như thế nào?
Thiết bị dùng nguồn 9 … 36 VDC hoặc 24 VAC ±10 % (50-60 Hz), khuyến nghị 24 VDC, công suất 1.7 W, qua đầu nối 3-pole. Bộ nguồn không kèm theo sản phẩm.
Thiết bị lắp đặt ra sao?
Gateway lắp trên DIN rail (kèm bracket) hoặc gắn tường, kích thước 88 × 90 × 58 mm, nặng 194 g, được thiết kế để lắp bên trong tủ điện.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, KC, xuất xứ Tây Ban Nha, bảo hành 1 năm.
