| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | IN7004851000000 - BACnet/IP & MS/TP Client to Modbus TCP & RTU Server Application - 100 points |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis BACnet/IP & MS/TP to Modbus TCP & RTU - 100 points |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

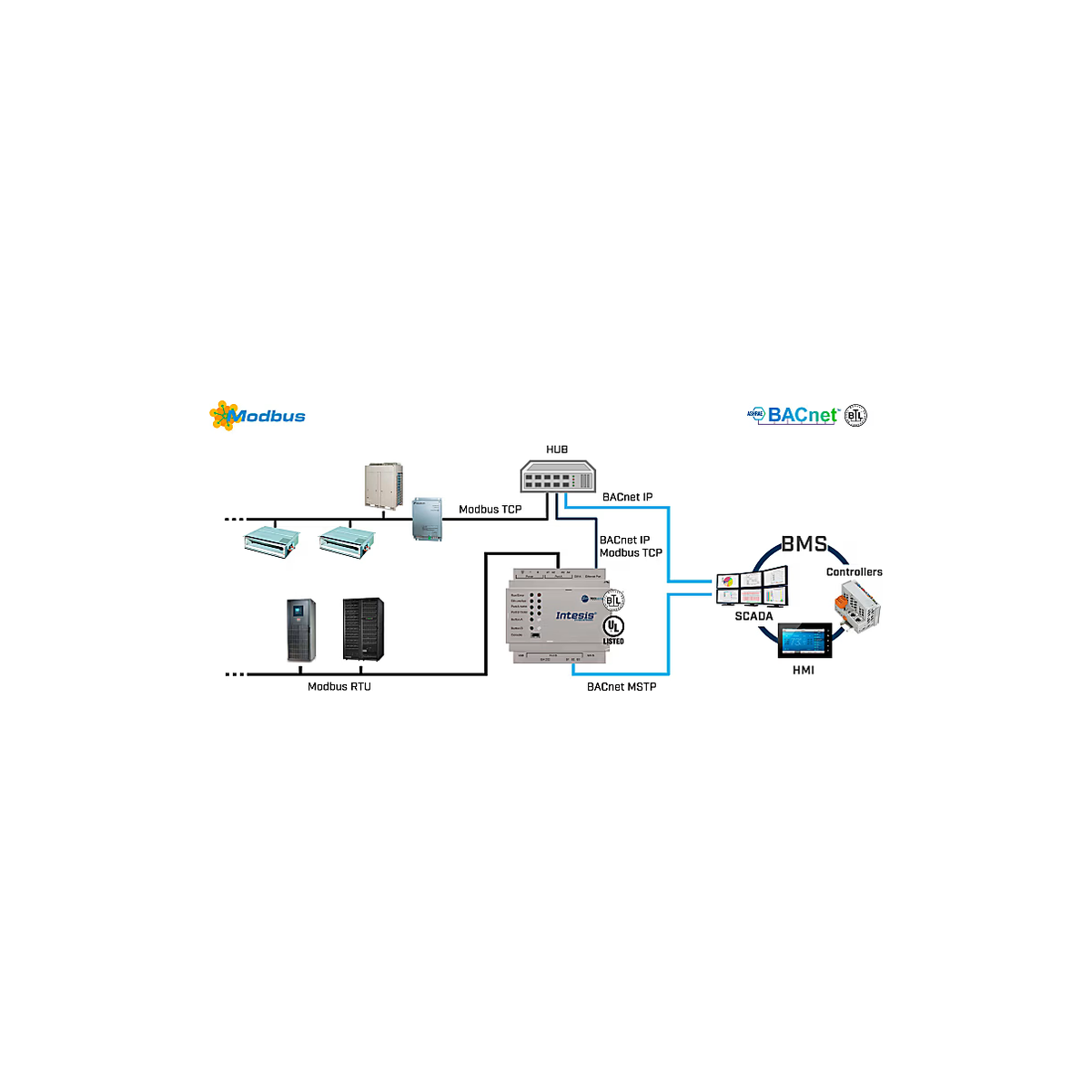

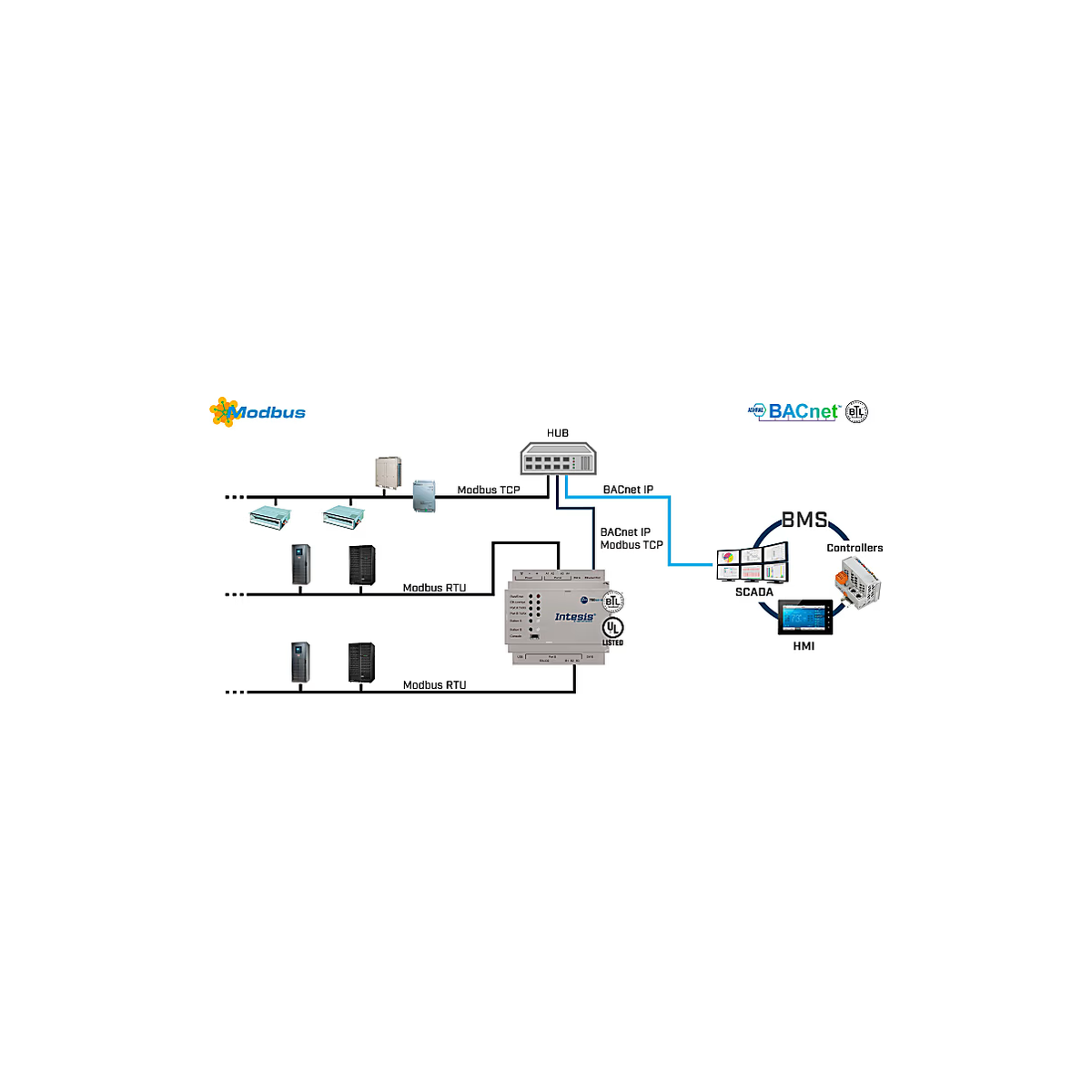

| Chức năng chính | Tích hợp mọi thiết bị BACnet MS/TP hoặc BACnet/IP server với BMS Modbus hoặc bộ điều khiển Modbus TCP/RTU, giúp đối tượng, dữ liệu và tài nguyên BACnet truy cập được từ hệ thống Modbus như một phần của hệ thống Modbus và ngược lại. |
| Ứng dụng | Tích hợp thiết bị BACnet MS/TP hoặc BACnet/IP server vào BMS hoặc bộ điều khiển Modbus TCP/RTU. |
| Kết nối từ xa | Cấu hình qua Intesis MAPS (Ethernet / cổng console USB); hỗ trợ cập nhật tự động công cụ cấu hình và firmware |
| Thu thập dữ liệu | Đọc/ghi dữ liệu đối tượng BACnet từ các thiết bị BACnet/IP và BACnet MS/TP server (gateway đóng vai trò BACnet Client); hỗ trợ quét thiết bị bằng BACnet Explorer. |

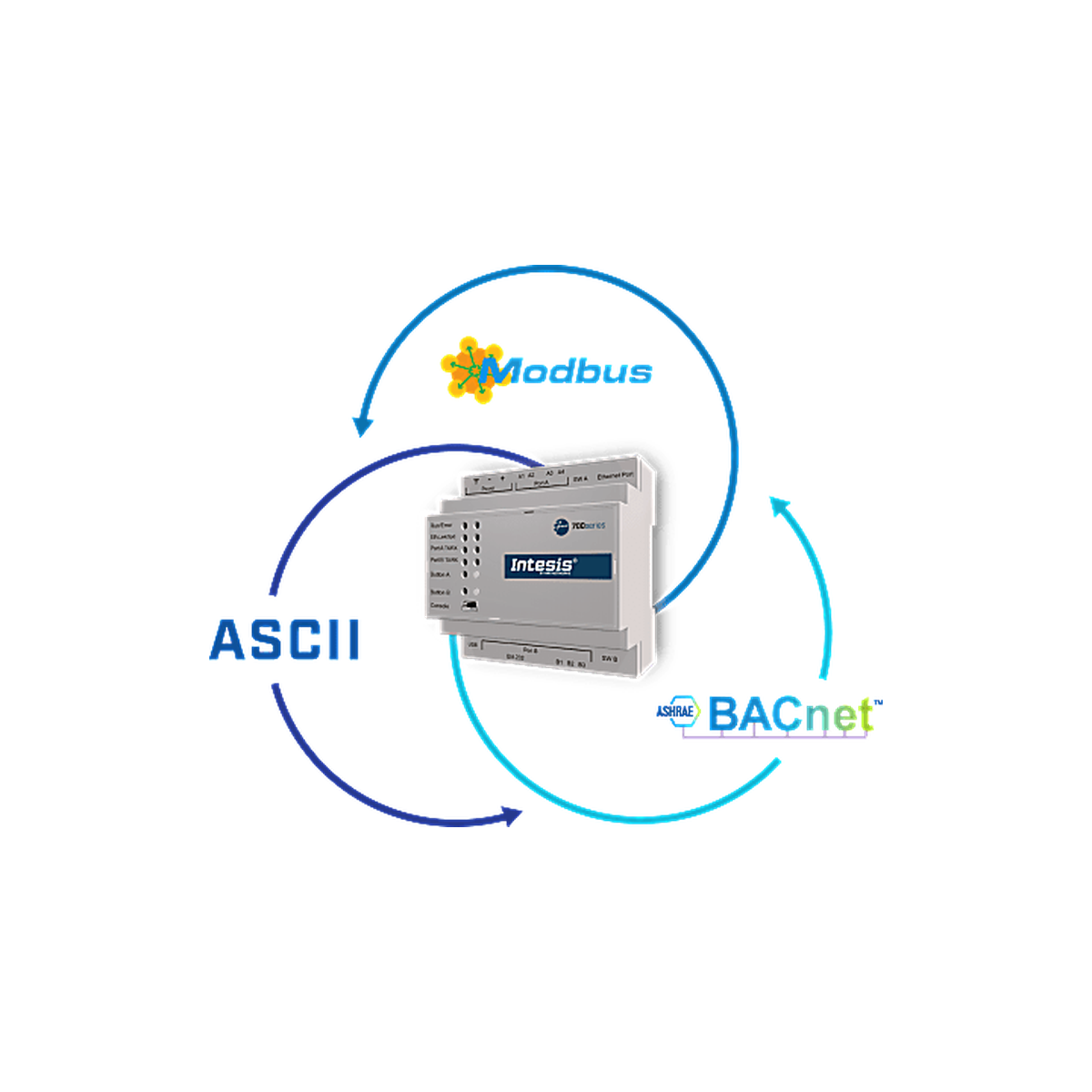

| Giao thức hỗ trợ | BACnet/IP Client, BACnet MS/TP Client, Modbus TCP, Modbus RTU |
| Xuất dữ liệu | Cung cấp dữ liệu BACnet dưới dạng thanh ghi Modbus (gateway đóng vai trò Modbus TCP & RTU Server), hỗ trợ tới 6 Modbus TCP client đồng thời. |
| Khả năng mở rộng | Tối đa 100 điểm; tối đa 6 Modbus TCP client đồng thời |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tới 6 Modbus TCP client đồng thời | Gateway hỗ trợ tối đa sáu Modbus TCP client truy cập đồng thời. |
| Hỗ trợ Modbus RTU và Modbus TCP | Gateway hỗ trợ cả hai giao thức Modbus RTU và Modbus TCP. |
| Hỗ trợ cả BACnet/IP và BACnet MS/TP | Gateway hỗ trợ cả hai giao thức BACnet/IP và BACnet MS/TP. |
| Quét thiết bị BACnet với BACnet Explorer | Có thể quét mạng BACnet để tìm thiết bị bằng tính năng BACnet Explorer. |
| Tích hợp dễ dàng với Intesis MAPS | Quá trình tích hợp được quản lý nhanh chóng, đơn giản bằng công cụ cấu hình Intesis MAPS. |
| Template giúp rút ngắn thời gian commissioning | Template có thể import và tái sử dụng nhiều lần, giảm đáng kể thời gian commissioning. |
| Tự động cập nhật công cụ cấu hình và firmware | Cả Intesis MAPS và firmware của gateway đều có thể nhận cập nhật tự động. |
Giao thức & Dung lượng - IN7004851000000
| Thông số | Giá trị |
|---|---|
| Dung lượng | Tối đa 100 điểm |
| Phía BACnet | BACnet/IP & BACnet MS/TP (Client), quét thiết bị bằng BACnet Explorer |
| Phía Modbus | Modbus TCP & Modbus RTU (Server) |
| Modbus TCP client đồng thời | Tối đa 6 |
| Công cụ cấu hình | Intesis MAPS (hỗ trợ cập nhật tự động) |
Giao diện & Cổng kết nối - IN7004851000000
| Thông số | Giá trị |
|---|---|

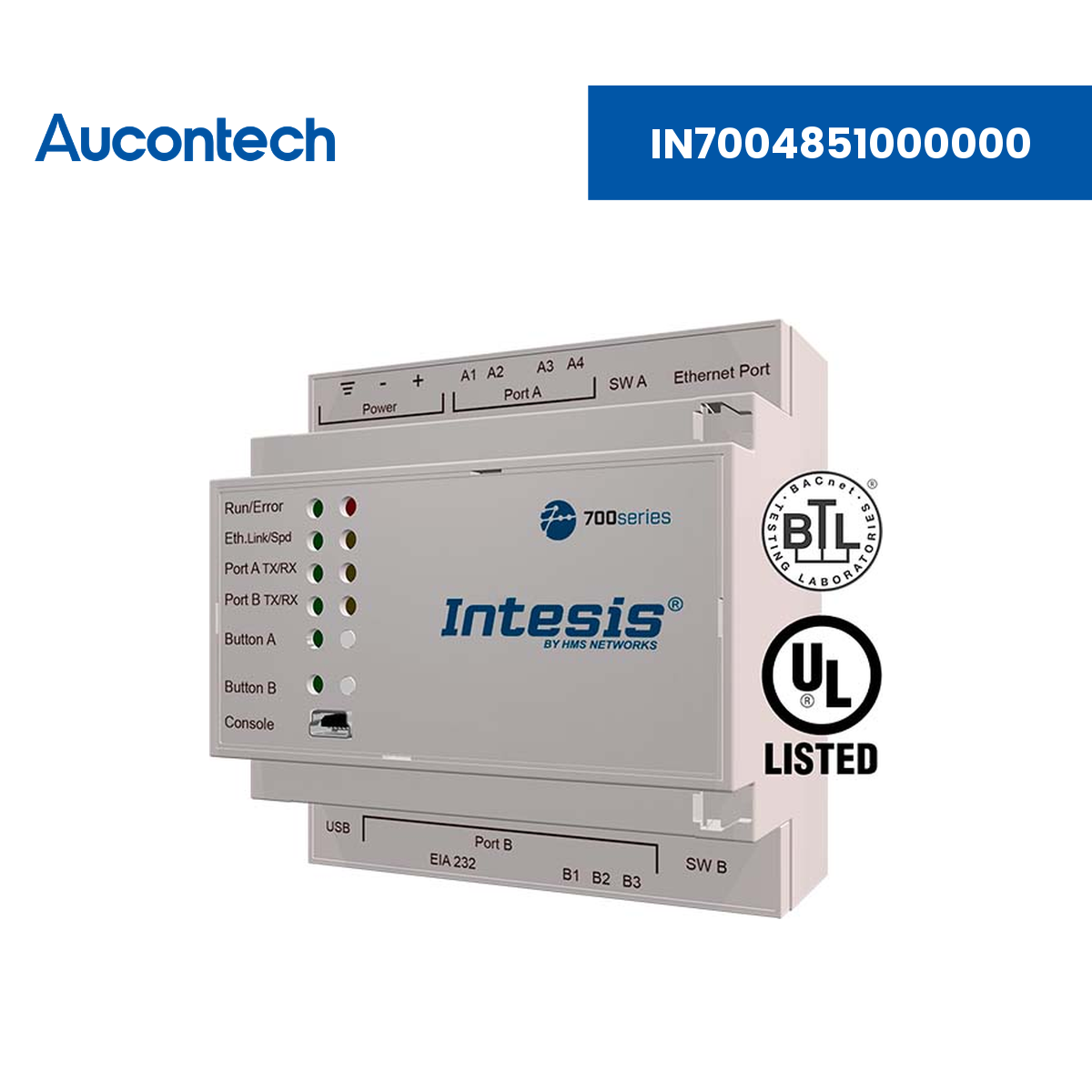

| Cổng kết nối | Nguồn, 2 cổng EIA-485, Ethernet, cổng console USB Mini-B, USB storage, EIA-232 |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Nút nhấn | Factory reset (khôi phục cài đặt gốc) |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Pin tích hợp | Có – pin cúc áo Lithium Manganese Dioxide |
Nguồn cấp & Môi trường hoạt động - IN7004851000000
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | DC: 9 … 36 VDC, tối đa 260 mA, 2.4 W | AC: 24 VAC ±10 %, 50-60 Hz, tối đa 100 mA, 2.4 W | Khuyến nghị: 24 VDC, tối đa 100 mA |
| Công suất tiêu thụ | 1.7 W |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | -10°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - IN7004851000000
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt (installation manual) và cáp USB cấu hình |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, KC, BTL |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis IN7004851000000 | Bảng thông số kỹ thuật chi tiết của BACnet/IP & MS/TP Client to Modbus TCP & RTU Server Application - 100 points. |
Gateway IN7004851000000 (BACnet to Modbus) hỗ trợ bao nhiêu điểm?
Phiên bản này hỗ trợ tối đa 100 điểm.
Có bao nhiêu Modbus TCP client truy cập được cùng lúc?
Gateway hỗ trợ tối đa 6 Modbus TCP client đồng thời, đồng thời hỗ trợ cả Modbus RTU.
Làm sao tìm các thiết bị BACnet trên mạng?
Gateway hỗ trợ cả BACnet/IP và BACnet MS/TP, có thể quét mạng BACnet để tìm thiết bị bằng tính năng BACnet Explorer.
Gateway cần nguồn cấp như thế nào?
Thiết bị dùng nguồn 9 … 36 VDC hoặc 24 VAC ±10 % (50-60 Hz), khuyến nghị 24 VDC, qua đầu nối 3-pole. Bộ nguồn không kèm theo sản phẩm.
Thiết bị lắp đặt ra sao?
Gateway lắp trên DIN rail (kèm bracket) hoặc gắn tường, kích thước 88 × 90 × 58 mm, được thiết kế để lắp bên trong tủ điện.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, KC, BTL, xuất xứ Tây Ban Nha, bảo hành 1 năm.
