| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | IN7004851000000 - Modbus TCP & RTU Master to BACnet/IP & MS/TP Server Application - 100 points |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis Modbus TCP & RTU to BACnet/IP & MS/TP - 100 points |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

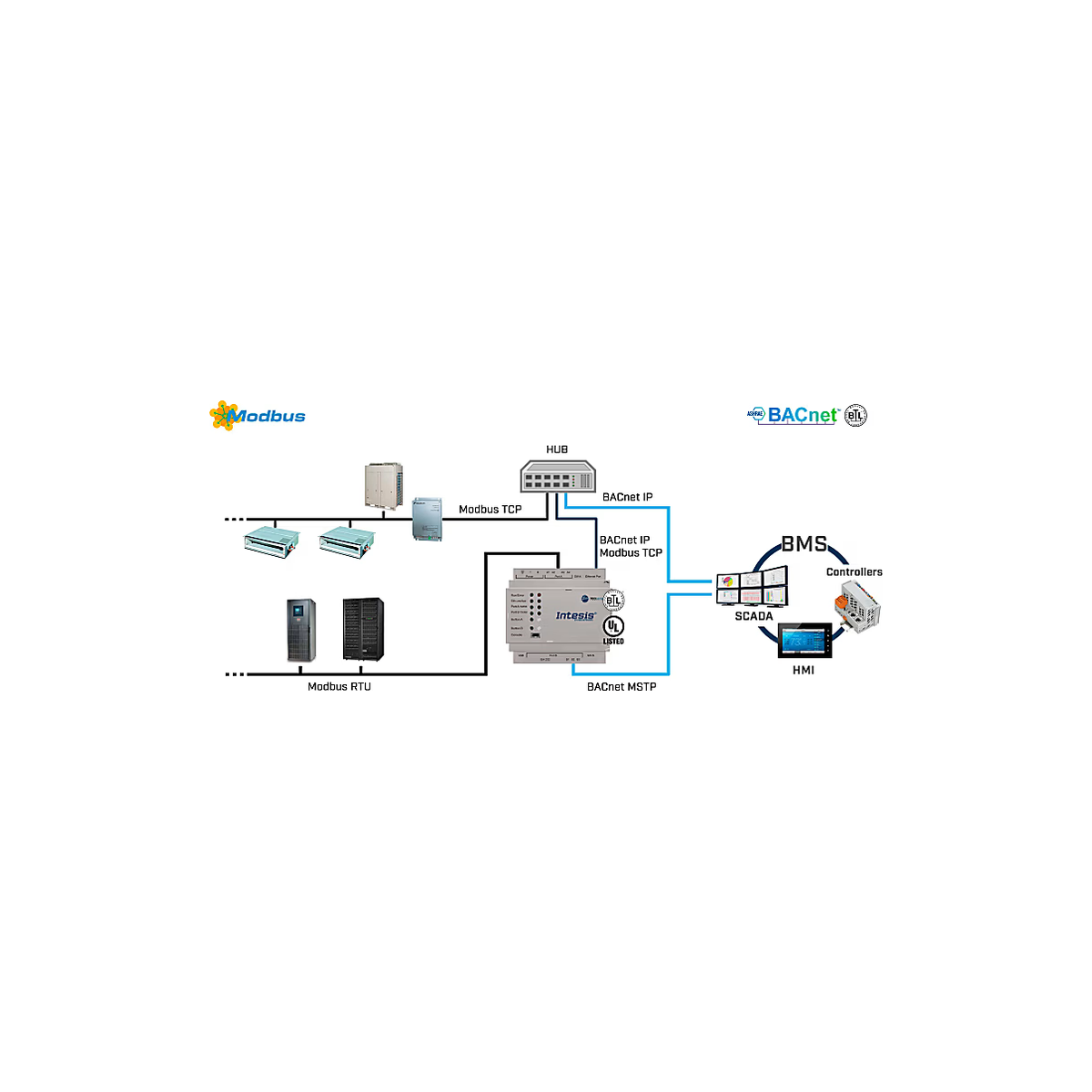

| Chức năng chính | Tích hợp mọi thiết bị Modbus RTU hoặc Modbus TCP server (hoặc cả hai đồng thời) với BMS BACnet hoặc bộ điều khiển BACnet/IP, BACnet MS/TP, giúp tín hiệu và tài nguyên Modbus truy cập được từ hệ thống BACnet như một phần của hệ thống BACnet và ngược lại. |
| Ứng dụng | Tích hợp thiết bị Modbus RTU/TCP server vào BMS hoặc bộ điều khiển BACnet/IP, BACnet MS/TP. |
| Kết nối từ xa | Cấu hình qua Intesis MAPS (Ethernet / cổng console USB); hỗ trợ cập nhật tự động công cụ cấu hình và firmware |
| Thu thập dữ liệu | Đọc/ghi dữ liệu từ thiết bị Modbus RTU và Modbus TCP server (gateway đóng vai trò Modbus Master); 2 cổng Modbus RTU độc lập, tới 32 thiết bị mỗi cổng RTU (không repeater), tối đa 255 thiết bị. |
| Giao thức hỗ trợ | Modbus TCP Master, Modbus RTU Master, BACnet/IP, BACnet MS/TP |
| Xuất dữ liệu | Cung cấp dữ liệu Modbus dưới dạng đối tượng BACnet cho BMS (BACnet/IP & MS/TP Server), hỗ trợ calendar, trend log, schedule. |
| Khả năng mở rộng | Tối đa 100 điểm; tới 32 thiết bị Modbus mỗi cổng RTU (không repeater), tối đa 255 thiết bị |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Hỗ trợ BACnet/IP client và MS/TP manager | Hỗ trợ cả BACnet/IP client và BACnet MS/TP manager. |
| Tích hợp dễ dàng với Intesis MAPS | Quá trình tích hợp được quản lý nhanh chóng, đơn giản bằng công cụ cấu hình Intesis MAPS. |
| Template giúp rút ngắn thời gian commissioning | Template có thể import và tái sử dụng nhiều lần, giảm đáng kể thời gian commissioning. |
| Tự động cập nhật công cụ cấu hình và firmware | Cả Intesis MAPS và firmware của gateway đều có thể nhận cập nhật tự động. |
| Tính năng BACnet nâng cao | Hỗ trợ các tính năng nâng cao của BACnet như calendar, trend log, schedule… |

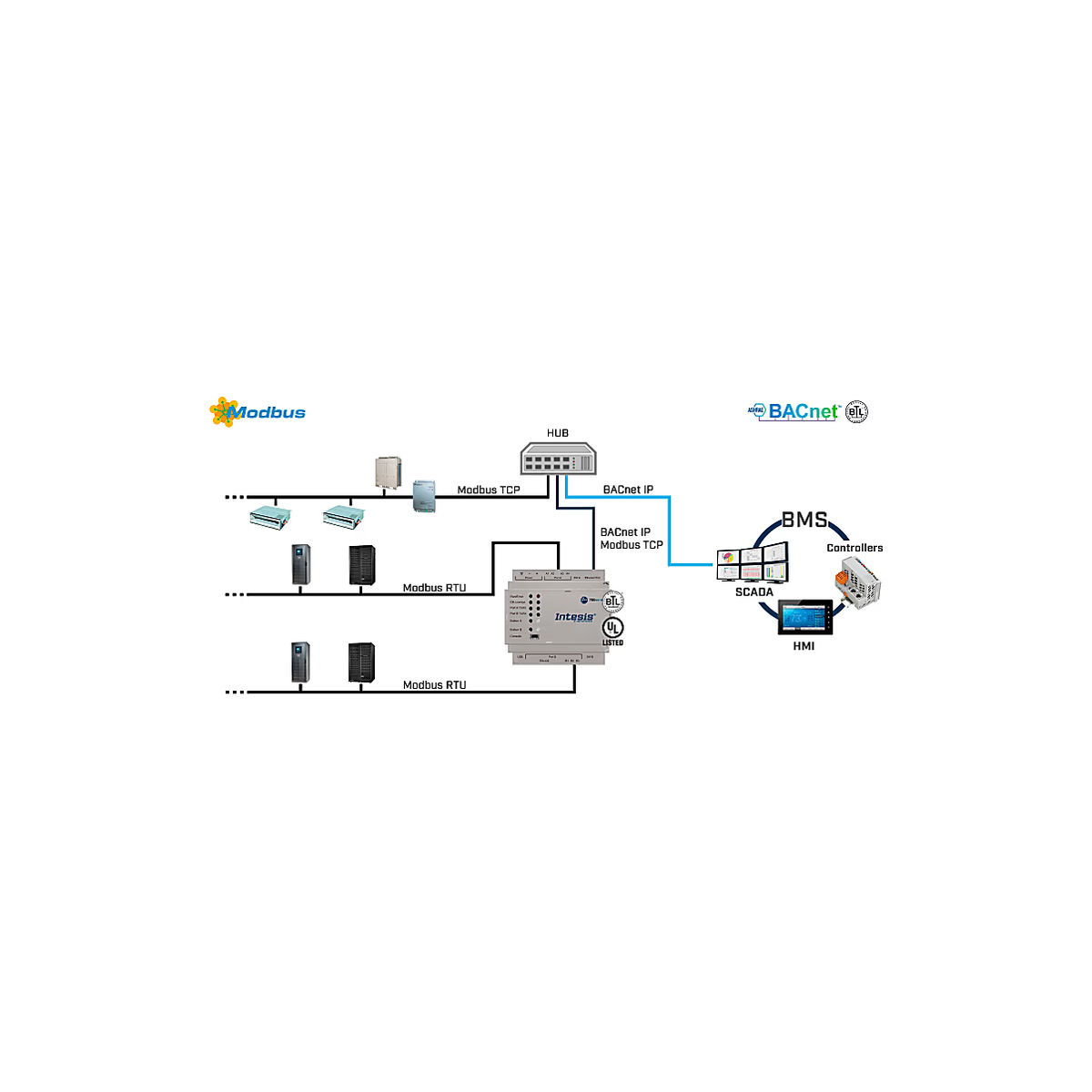

| Hai đường Modbus RTU cho tích hợp BACnet/IP | Có hai cổng Modbus RTU độc lập dành cho các tích hợp BACnet/IP. |
| 32 thiết bị RTU mỗi cổng (tối đa 255) | Hỗ trợ tới 32 thiết bị Modbus mỗi node RTU khi không dùng repeater và tối đa 255 thiết bị. |
| Template cho thiết bị Modbus | Template thiết bị Modbus có thể được tạo, import cục bộ hoặc tải từ thư viện (repository). |
Giao thức & Dung lượng - IN7004851000000
| Thông số | Giá trị |
|---|---|
| Dung lượng | Tối đa 100 điểm |
| Phía Modbus | Modbus TCP & Modbus RTU (Master); 2 cổng RTU độc lập; 32 thiết bị/cổng không repeater, tối đa 255 |
| Phía BACnet | BACnet/IP & BACnet MS/TP (Server) |
| Tính năng BACnet nâng cao | Calendar, trend log, schedule… |
| Công cụ cấu hình | Intesis MAPS (hỗ trợ cập nhật tự động, template Modbus) |
Giao diện & Cổng kết nối - IN7004851000000
| Thông số | Giá trị |
|---|---|

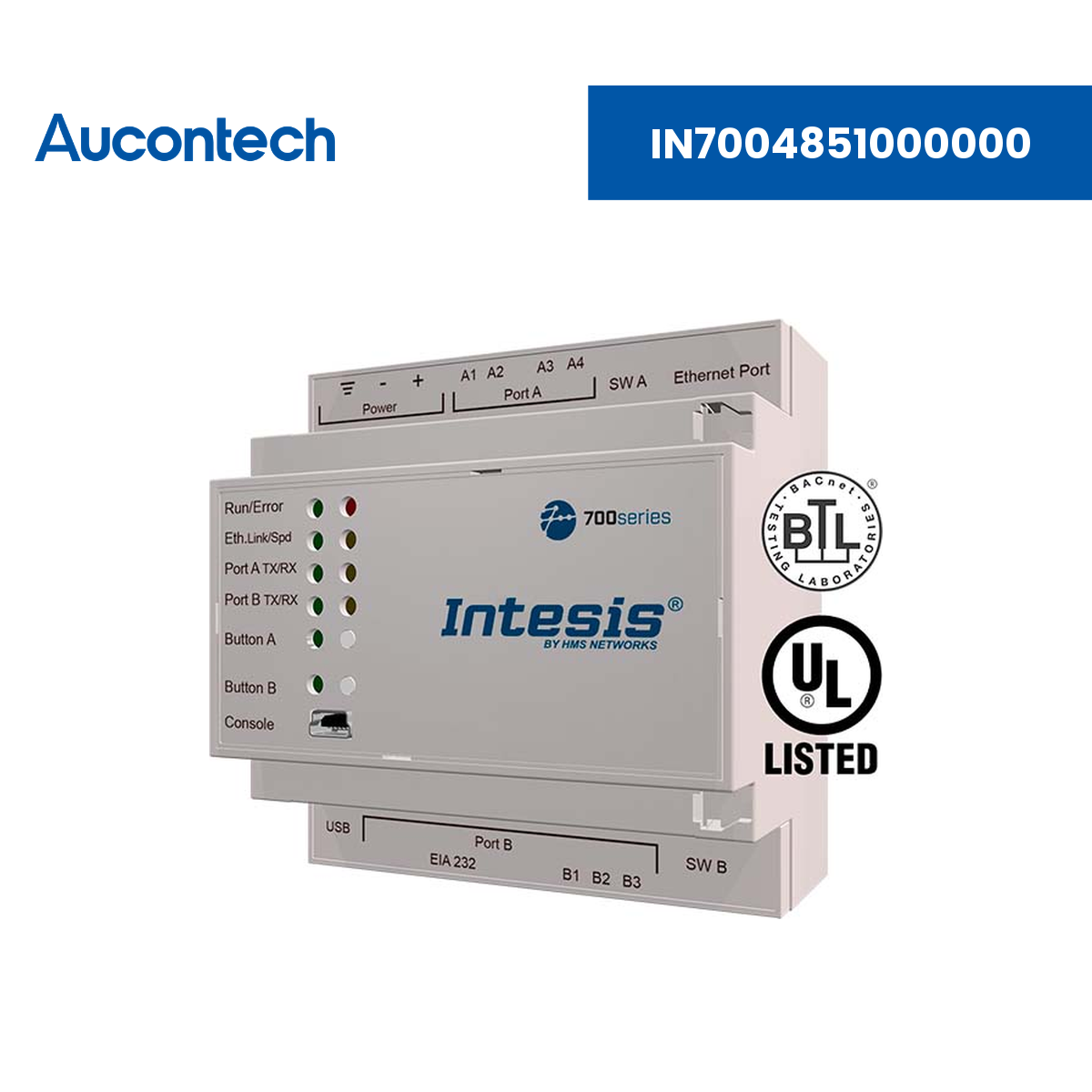

| Cổng kết nối | Nguồn, 2 cổng EIA-485, Ethernet, cổng console USB Mini-B, USB storage, EIA-232 |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Pin tích hợp | Có – pin cúc áo Lithium Manganese Dioxide |
Nguồn cấp & Môi trường hoạt động - IN7004851000000
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | DC: 9 … 36 VDC, tối đa 260 mA, 2.4 W | AC: 24 VAC ±10 %, 50-60 Hz, tối đa 100 mA, 2.4 W | Khuyến nghị: 24 VDC, tối đa 100 mA |
| Công suất tiêu thụ | 1.7 W |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | -10°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - IN7004851000000
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt (installation manual) và cáp USB cấu hình |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, KC, BTL, DALI-2 |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis IN7004851000000 | Bảng thông số kỹ thuật chi tiết của Modbus TCP & RTU Master to BACnet/IP & MS/TP Server Application - 100 points. |
Gateway IN7004851000000 (Modbus to BACnet) hỗ trợ bao nhiêu điểm?
Phiên bản này hỗ trợ tối đa 100 điểm.
Gateway kết nối được bao nhiêu thiết bị Modbus RTU?
Gateway có 2 cổng Modbus RTU độc lập, hỗ trợ tới 32 thiết bị mỗi cổng khi không dùng repeater và tối đa 255 thiết bị.
Gateway có hỗ trợ tính năng BACnet nâng cao không?
Có. Gateway hỗ trợ calendar, trend log, schedule và hỗ trợ cả BACnet/IP client lẫn MS/TP manager.
Gateway cần nguồn cấp như thế nào?
Thiết bị dùng nguồn 9 … 36 VDC hoặc 24 VAC ±10 % (50-60 Hz), khuyến nghị 24 VDC, qua đầu nối 3-pole. Bộ nguồn không kèm theo sản phẩm.
Thiết bị lắp đặt ra sao?
Gateway lắp trên DIN rail (kèm bracket) hoặc gắn tường, kích thước 88 × 90 × 58 mm, được thiết kế để lắp bên trong tủ điện.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, KC, BTL, DALI-2, xuất xứ Tây Ban Nha, bảo hành 1 năm.
