Không có bản vẽ mạng chính xác
Lộ trình khắc phục sự cố
Một số lỗi trên mạng PROFIBUS có thể được tìm thấy rất nhanh. Tất cả những gì bạn cần là địa chỉ được chỉ định của thiết bị bị lỗi và một công cụ đo lường. Và đó chính là vấn đề.
Nhiều công ty không biết địa chỉ vì họ không có bản vẽ thể hiện cách sắp xếp các nút, thiết bị và kết nối khác nhau trong mối quan hệ với nhau.
Không biết bắt đầu từ đâu
Vấn đề là có nhiều cách để cấu hình mạng PROFIBUS. Hơn nữa, một số cấu hình khá phức tạp, đặc biệt nếu mạng đã được mở rộng trong nhiều năm.
Tất cả điều này có nghĩa là nếu không có bản vẽ mạng, có thể khó tìm ra phần nào của mạng đang gặp sự cố.
Sự thiếu hiểu biết sâu sắc đó có nghĩa là bạn không biết phải cắm nguồn vào đâu công cụ đo lường và bắt đầu khắc phục sự cố.
Thực hiện quét cấu trúc liên kết
Cách tốt nhất (và dễ nhất) để vạch ra mạng lưới của bạn là nhờ một chuyên gia
Kỹ sư PROFIBUS sẽ thay mặt bạn thực hiện việc đó.
Họ có thể sử dụng các công cụ như ProfiTrace để quét cấu trúc liên kết và xây dựng hình ảnh chính xác về mạng bằng chức năng dao động ký. Điều này xác định tất cả các nút, thiết bị và kết nối của bạn, cùng với loại và địa chỉ của chúng.
Đưa mạng của bạn lên bản đồ
Tất nhiên, bạn có thể tự mình thực hiện việc quét này, mặc dù bạn cần phải có đủ kiến thức về các công cụ lập bản đồ.
Nếu bạn không tự tin, tốt nhất hãy để việc đó cho các chuyên gia. Nhiều người cung cấp bản đồ mạng như một phần của dịch vụ chứng nhận mạng của họ.
Sau khi có bản vẽ cấu hình mạng, bạn hoặc kỹ sư hỗ trợ có thể tìm ra lỗi mạng rất nhanh, tiết kiệm đáng kể thời gian và tiền bạc cho công ty của bạn.
CÂU CHUYỆN CÓ THẬT
Không có gì lạ khi các kỹ sư hỗ trợ dành cả ngày tại một công ty.
lập bản đồ mạng lưới địa điểm của khách hàng và tìm kiếm các điểm đo trước khi công việc của họ có thể bắt đầu—công việc đôi khi chỉ mất vài phút.
Vấn đề chấm dứt là một ví dụ điển hình. Chúng thường có thể được tìm thấy trong vòng một hoặc hai phút sau khi cắm công cụ đo lường nếu biết địa chỉ cụ thể.
Tuy nhiên, rất thường xuyên, thời gian của kỹ sư (và thời gian của công ty) là loay hoay tìm địa chỉ vì không có bản vẽ chính xác có sẵn.
Not having accurate network drawings
A roadmap for troubleshooting
Some faults on a PROFIBUS network can be found very quickly. All you need is the assigned address of the faulty device and a measurement tool. Andtherein lies the problem.

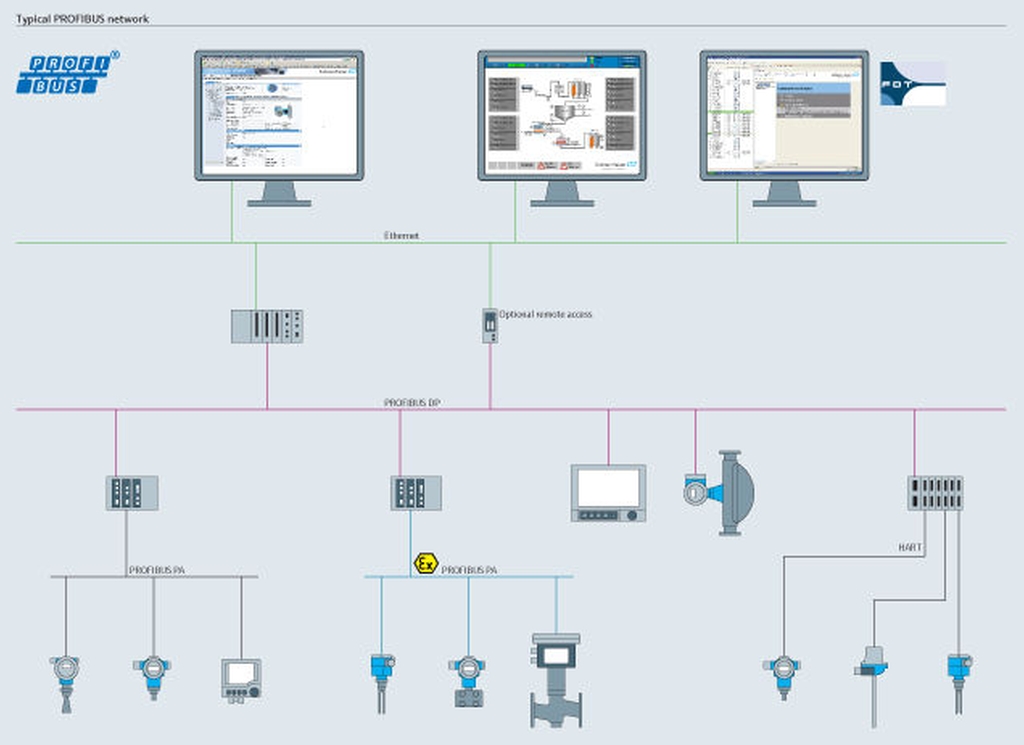

Many companies do not know the addresses because they do not have a drawing that shows how the various nodes, devices and connections are arranged in relation to each other.
Not knowing where to start
The trouble is, there are many ways to configure a PROFIBUS network. What’s more, some configurations are quite complex, especially if the network has been expanding over a number of years.
All this means that, without a network drawing, it can be difficult to figure out which part of the network is having the issue.
That lack of insight means you don’t know where to plug in your measurement tool and start troubleshooting.
Carrying out a topology scan
The best (and easiest) way to map out your network is to get an expert PROFIBUS engineer to do it on your behalf.
They can use tools like ProfiTrace to do a topology scan and build up an accurate picture of the network using the oscilloscope function. This identifies all your nodes, devices and connections, plus their types and addresses.
Putting your network on the map
You can do this scan yourself, of course, although you do need to have sufficient knowledge of the mapping tools.
If you’re not confident, it’s best to leave it to the experts. Many offer network mapping as part of their network certification service.
Once you have a drawing of your network’s configuration, you or a support engineer can find network faults very quickly, saving your company considerable time and money.
TRUE STORY
It’s not uncommon for support engineers to spend a whole day at a customer’s site physically mapping networks and looking for measuring points before their work can even begin—work that sometimes only takes a few minutes.
Termination issues are a good example. These can usually be found within a minute or two of plugging in a measurement tool if the specific address is known.
Yet, much too often, the engineer’s time (and the company’s time) is wasted looking for the address because no accurate drawings are available.
