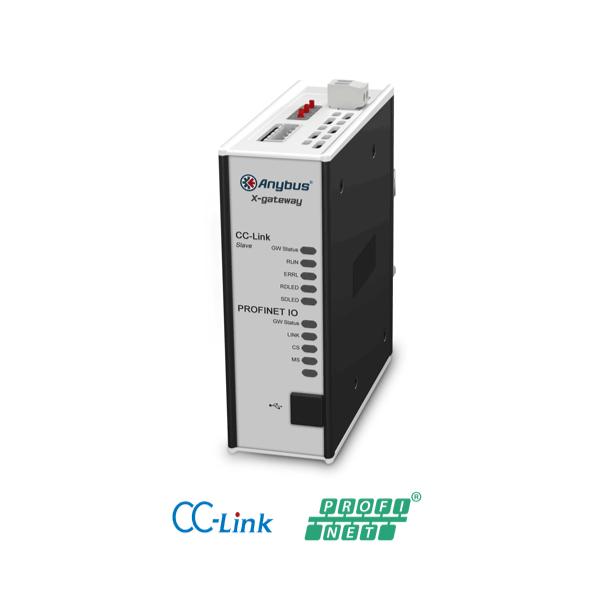

Anybus X-gateway cho phép bạn kết nối liền mạch các hệ thống điều khiển PLC và các thiết bị được kết nối của chúng giữa mạng CC-Link và PROFINET.

SAO CHÉP NHANH CHÓNG DỮ LIỆU I / O

Chức năng chính của X-gateways là truyền nhanh dữ liệu vào / ra theo chu kỳ giữa hai mạng. Điều này khiến PLC của bạn không hoạt động với các tính toán bổ sung. Cổng hoạt động như một Slave / Device trên cả hai mạng. Việc truyền dữ liệu hoàn toàn trong suốt với dung lượng dữ liệu tối đa là 512 byte cho mỗi hướng.

CẤU HÌNH DỄ DÀNG - KHÔNG CẦN LẬP TRÌNH!

Kết nối giữa hai mạng được thiết lập nhanh chóng trong phần mềm Trình quản lý cấu hình Anybus, đi kèm với X-gateway. Không cần kỹ năng lập trình để thiết lập X-gateway. Theo mặc định của nhà máy, các cổng X có kích thước I / O được xác định trước là 20 byte I / O.

Ordering information

• Sao chép nhanh dữ liệu I / O theo chu kỳ giữa hai mạng (10-15 mili giây)
• Đã được chứng minh và thử nghiệm với tất cả các nhà sản xuất PLC
• Hỗ trợ tối đa 512 byte dữ liệu Đầu vào và Đầu ra theo mỗi hướng
• Khả năng xây dựng các trang web hiển thị và kiểm soát quy trình sàn của nhà máy với dữ liệu từ mạng được kết nối khác
• Chuyển dữ liệu fieldbus nhanh chóng, năng động sang v.d. Hệ thống cấp SCADA / HMI / Enterprise dựa trên Microsoft Windows, thông qua máy chủ Anybus OPC đi kèm
• Thông tin trạng thái điều khiển tùy chọn được thêm vào dữ liệu I / O cho mục đích chẩn đoán
• Vỏ độc lập chắc chắn để sử dụng trong môi trường công nghiệp khắc nghiệt
• Hỗ trợ kỹ thuật và tư vấn miễn phí toàn cầu

CC-Link Slave settings can be made either via on-board switches, or by importing the provided .CSP file into engineering tool of the controlling PLC.

• Complete CC-Link slave Version 1 and 2 functionality
• CC-Link Conformance BAP-05027-B specification
• Transparent CC-Link communication (Standard Mode)
• PLC Profile compliant communication (PLC profile mode)
• Max. 896 bits/128 words (368 bytes) of I/O data in each direction
• Supports CC-Link baudrates 156 kbit/s – 10 Mbit/s
• Up to 4 occupied stations
• Up to 8 extension cycles (version 2 only)
• CC-Link configuration via on-board switches or via .CSP file
• 1x 5-pin, 5.08 Phoenix plug network connector
