| Thông tin | Mô tả |
|---|---|

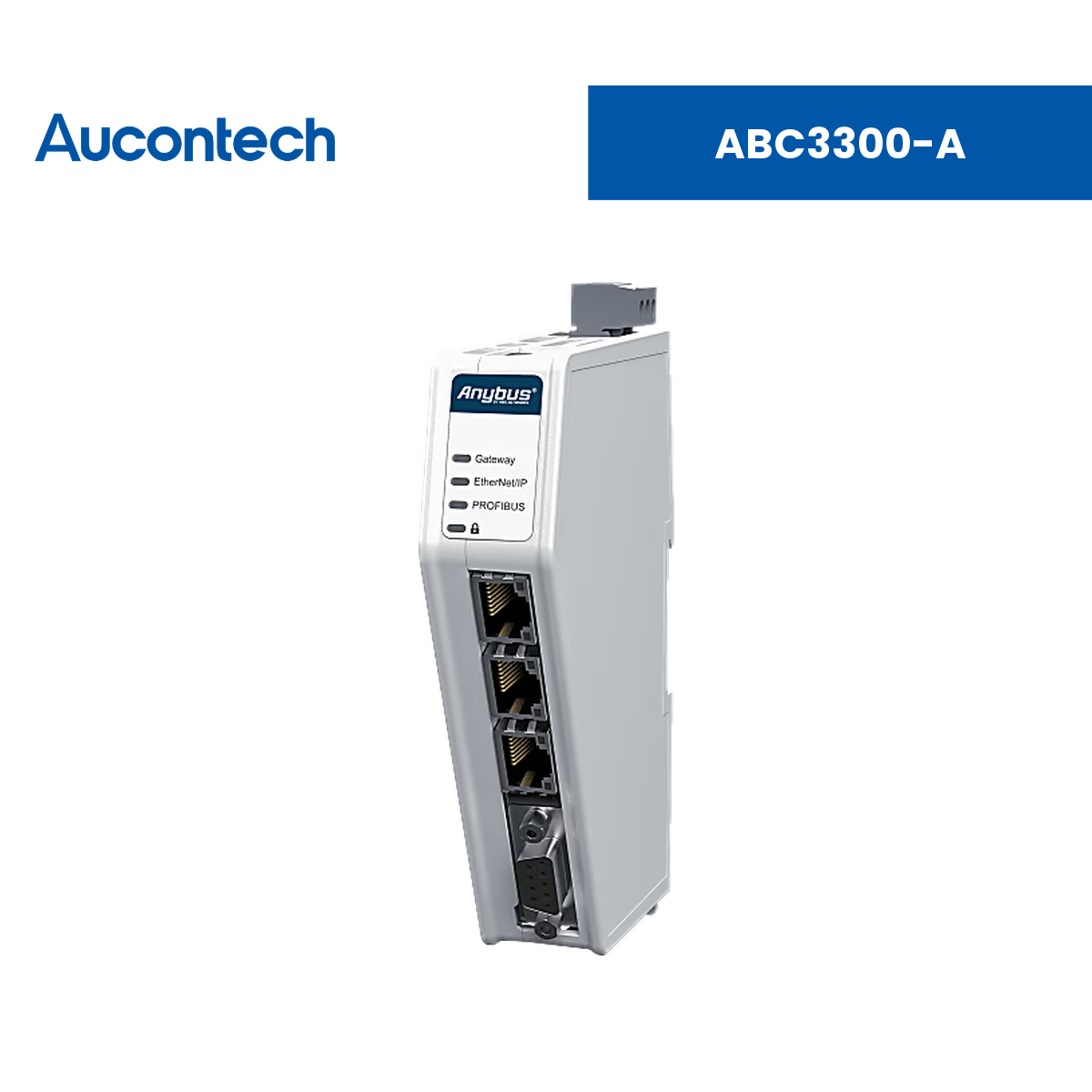

| Tên sản phẩm | Anybus Communicator - EtherNet/IP Scanner - PROFIBUS DP Device |
| Mã sản phẩm | ABC3300-A |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) – Anybus Communicator |
| Chức năng chính | Đóng vai trò EtherNet/IP Scanner kết nối tới 32 adapter EtherNet/IP và chuyển đổi dữ liệu sang PROFIBUS, đưa dữ liệu thiết bị EtherNet/IP vào hệ thống điều khiển PROFIBUS. |
| Ứng dụng | Tích hợp biến tần, robot, I/O và thiết bị EtherNet/IP vào PLC PROFIBUS. |
| Giao thức hỗ trợ | EtherNet/IP Scanner; PROFIBUS |
| Phần mềm đi kèm | Không cần cài phần mềm – cấu hình qua giao diện web (cổng cấu hình Ethernet riêng) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Kết nối 32 adapter với EDS import | Hỗ trợ tới 32 adapter, 500 bytes mỗi kết nối (Class 1 Exclusive Owner), RPI xuống tới 1 ms; nhập file EDS qua giao diện web hoặc cấu hình kết nối thủ công. |
| Truyền 244 bytes tới/từ PLC PROFIBUS | Truyền tới 244 bytes mỗi chiều (488 bytes tổng); PROFIBUS DP device tự động nhận tốc độ truyền, đặt địa chỉ bằng rotary switch hoặc giao diện web, có sẵn file GSD. |
| Truyền dữ liệu tức thời | Thời gian xử lý rất thấp, tương đương jitter mạng; tổng thời gian truyền bằng tổng chu kỳ của hai mạng. |
| Cấu hình qua giao diện web | Giao diện web đồ họa, không cần cài phần mềm, có cổng cấu hình Ethernet riêng giúp bắt đầu nhanh chóng. |
| Chẩn đoán & hỗ trợ | Giao diện hiển thị trạng thái kết nối và giám sát dữ liệu đi qua gateway; đội ngũ hỗ trợ toàn cầu của HMS sẵn sàng hỗ trợ. |
| Bảo mật & sẵn sàng CRA | Secure boot chặn mã độc, công tắc khóa bảo mật chống thay đổi cấu hình trái phép; phát triển theo quy trình chứng nhận IEC 62443-4-1, hỗ trợ HTTPS và phân quyền theo vai trò. |
Mạng EtherNet/IP (Scanner / Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Scanner / Master |
| Chức năng | EDS import; Endian conversion (byte swap); LiveList; DataExchangeControl; QoS; CT20 ODVA Conformance |
| Số adapter tối đa | 32 |
| File cấu hình | EDS |
| Băng thông | 10/100 Mbit, chu kỳ xuống tới 1ms |
| Kích thước dữ liệu I/O | Input: 1500 bytes | Output: 1500 bytes |
Mạng PROFIBUS (DP Device)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | DP Device (Slave) |
| Chức năng | PROFIBUS-DP Slave theo mở rộng EN 50170 |
| Địa chỉ thiết bị | 0-125 |
| File cấu hình | GSD |
| Tốc độ truyền | 9600 bit/s - 12 Mbit/s |
| Kích thước dữ liệu I/O | Input: 244 bytes | Output: 244 bytes |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2x RJ45, 1x D-sub 9-pin female (PROFIBUS), 1x RJ45 cổng cấu hình |
| DIP & Rotary switch | Công tắc khóa bảo mật (Security lock switch) |
| Nút nhấn | Factory reset |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 12-30V DC qua đầu cắm 3-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện, bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 90mA @ 24V DC (2.2W). Tối đa: 125mA @ 24V DC (3W) |
| Nhiệt độ hoạt động | -25°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 144 × 98 mm |
| Khối lượng tịnh | 150 g |
| Kích thước & khối lượng đóng gói | 35 × 170 × 115 mm, 185 g |
| Lớp vỏ & Lắp đặt | Vỏ nhựa PC ABS (UL 94 V0), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Model Code | 40-ETH-PDP-A |
| Sản phẩm tiền nhiệm (Predecessor) | AB7671-F |
| Chứng nhận | CE, UL, KC, WEEE, EMC |
| Thông tin UL | E214107: Ord.Loc UL 61010-1, CSA C22.2 No. 61010-1, UL 61010-2-201, CSA C22.2 No. 61010-2-201 |
| Tiêu chuẩn môi trường & EMC | EN 55016-2-3 Class A, EN 55032 Class A, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet ABC3300-A | Bảng thông số kỹ thuật chi tiết của Anybus Communicator - EtherNet/IP Scanner - PROFIBUS DP Device. |
ABC3300-A dùng để làm gì?
Đóng vai trò EtherNet/IP Scanner kết nối tới 32 adapter EtherNet/IP và chuyển đổi dữ liệu sang PROFIBUS, đưa dữ liệu thiết bị EtherNet/IP vào hệ thống điều khiển PROFIBUS.
Kích thước dữ liệu trao đổi là bao nhiêu?
Phía EtherNet/IP hỗ trợ 1500 bytes Input / 1500 bytes Output; phía PROFIBUS hỗ trợ 244 bytes Input / 244 bytes Output.
Cấu hình gateway có cần lập trình không?
Không. Thiết bị được cấu hình qua giao diện web đồ họa thông qua cổng cấu hình Ethernet riêng, không cần cài phần mềm.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị nguồn 12-30V DC qua đầu cắm 3-pin Phoenix plug (5.08); dòng tiêu thụ định mức: 90mA @ 24V DC (2.2W). tối đa: 125mA @ 24V DC (3W); nhiệt độ hoạt động -25°C đến 70°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 27 × 144 × 98 mm, khối lượng 150 g, cấp bảo vệ IP20, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022.
ABC3300-A thay thế cho sản phẩm nào?
Theo datasheet, ABC3300-A là sản phẩm kế nhiệm của AB7671-F.
