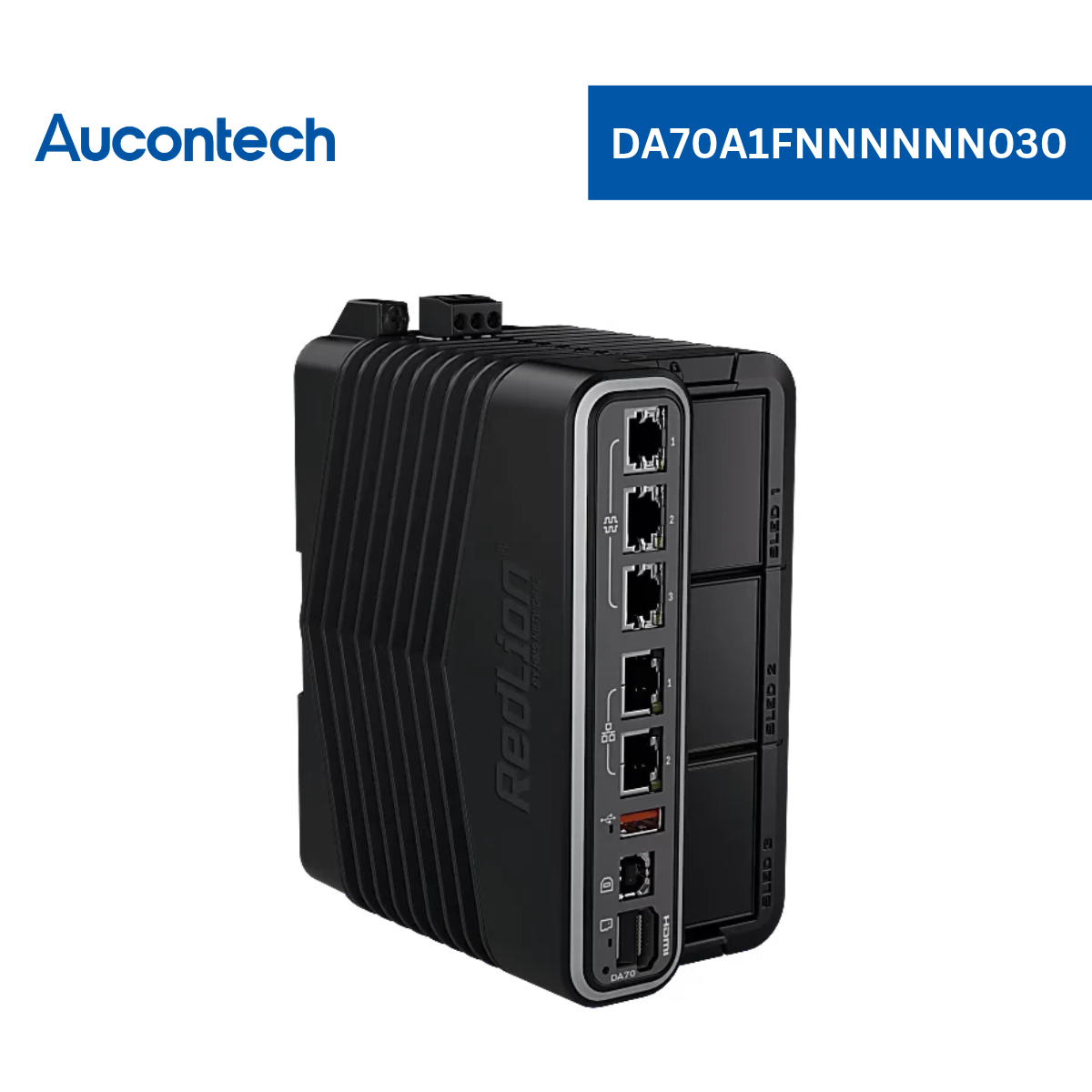

DA70A1FNNNNNN030 | FlexEdge® Advanced IIoT Gateway 3-Sled with HDMI output – 2 RS-232, 1 RS-485 Ports

Giá bán: Liên hệ

Mã sản phẩm: DA70A1FNNNNNN030

Thương hiệu: RedLion

Tình trạng: Còn hàng

▣ Nhận ngay báo giá Liên hệ Aucontech để được tư vấn ↓ Tải ngay Datasheet Thông số kỹ thuật sản phẩm

DA50A1BNN0000030 – Red Lion FlexEdge Advanced IIoT Gateway 1-Sled with HDMI Output, giải pháp kết nối IIoT và giám sát dữ liệu công nghiệp.

Thông tin sản phẩm
Mã hàng	DA50A1BNN0000030
Hỗ trợ kỹ thuật	Miễn phí hỗ trợ kỹ thuật từ xa cho nền tảng Red Lion FlexEdge.
Giải pháp	Advanced IIoT Gateway, kết nối đám mây, giám sát từ xa và hiển thị Virtual HMI qua HDMI.

Liên hệ tư vấn hotline

0965746247

Trong 1 - 2 Giờ làm việc không bao gồm chủ nhật và ngày lễ

Đổi trả sản phẩm trong vòng 7 ngày nếu có lỗi từ nhà sản xuất

Hotline tư vấn0379 447 488

Thông tin	Mô tả
Tên sản phẩm	FLEXEDGE™ DA50A 1-Sled[cite: 16]
Loại sản phẩm	Nền tảng tự động hóa và xử lý dữ liệu tại biên thông minh (Intelligent Edge Automation Platform)[cite: 16]. Hỗ trợ nâng cấp linh hoạt từ Cổng mạng (Group 1) đến Bộ điều khiển tự động hóa nâng cao (Group 4)[cite: 16].
Thương hiệu	Red Lion® (bởi HMS Networks)[cite: 16]
Chức năng chính	Thu thập dữ liệu, chuyển đổi giao thức, định tuyến mạng, bảo mật tường lửa/VPN, ghi dữ liệu, xuất màn hình HDMI và điều khiển I/O trên bo mạch[cite: 16].
Đặc điểm nổi bật	Kiến trúc mô-đun tinh gọn, cho phép gắn 1 Sled mở rộng truyền thông và đi kèm sẵn các ngõ vào/ra (On-board I/O) để điều khiển cảm biến tại chỗ[cite: 16].
Kết nối từ xa	Hỗ trợ VPN Client/Server, IPsec, GRE, Open VPN, NAT, DHCP, Port Forwarding và tường lửa kiểm tra trạng thái[cite: 16].
Thu thập dữ liệu	Hỗ trợ tới 10 chuyển đổi giao thức đồng thời giữa hơn 300 trình điều khiển công nghiệp có sẵn[cite: 16].
Giao thức hỗ trợ	OPC UA, MQTT, SQL Sync, các IIoT Connectors (Cloud), cùng hơn 300 trình điều khiển truyền thông cho PLC, thiết bị hiện trường[cite: 16].
Khả năng mở rộng	Kiến trúc 1 khe cắm Sled (Hỗ trợ tùy chọn thẻ 4G LTE, Wi-Fi 802.11n, Serial, USB hoặc Ethernet kép)[cite: 16].

Tính năng	Mô tả chi tiết
Đơn giản hóa độ phức tạp của ứng dụng chỉ với một thiết bị duy nhất.	Sử dụng một thiết bị duy nhất làm cổng mạng, bộ chuyển đổi giao thức và/hoặc bộ điều khiển tự động hóa. Khi mạng lưới và ứng dụng phát triển và hoạt động mở rộng, bạn có thể dễ dàng thích ứng với phần mềm có thể nâng cấp tại chỗ[cite: 12].
Thiết kế công nghiệp chắc chắn và bền bỉ	Được chế tạo để hoạt động trong môi trường khắc nghiệt, nguy hiểm và chịu được nhiệt độ cực đoan từ -20°C đến 75°C. Được chứng nhận bởi ngành công nghiệp với các chứng chỉ HazLoc, UL Class 1, Division 2 và ATEX/IECEx và ABS[cite: 12, 16].
Được thiết kế với tiêu chí an ninh hàng đầu.	Bảo mật mạng nâng cao giúp ngăn chặn truy cập trái phép vào mạng của bạn. Tường lửa tích hợp, mã hóa giao tiếp, chính sách mật khẩu và xác thực RADIUS giúp bảo vệ mạng và dữ liệu[cite: 12].
Kết nối thiết bị cũ và thiết bị mới	Sử dụng bộ hơn 300 trình điều khiển được cập nhật liên tục của Crimson để truy cập dữ liệu cho ứng dụng của bạn. Kết nối các giao thức cũ với các tiêu chuẩn mở như OPC UA và MQTT để chia sẻ dữ liệu với các hệ thống doanh nghiệp[cite: 12, 16].
Kết nối linh hoạt	Tùy chỉnh hệ thống để đáp ứng nhu cầu và tiêu chuẩn kết nối mới. Các mô-đun truyền thông (Sled) cắm là chạy, bao gồm kết nối di động, Wi-Fi, Ethernet, cổng nối tiếp và USB[cite: 13, 16].
Môi trường lập trình mạnh mẽ, ít hoặc không cần mã.	Phần mềm cấu hình Crimson® chuyển đổi đồng thời 10 giao thức từ hơn 300 trình điều khiển được hỗ trợ. Hoặc bạn có thể tự viết mã bằng môi trường lập trình giống C với hỗ trợ ngôn ngữ IEC61131 (Crimson Control)[cite: 13, 16].
Kích hoạt phân tích dữ liệu	Truy cập dữ liệu nhanh hơn để tăng năng suất và hiệu quả hoạt động. Kết nối FlexEdge® với máy chủ SQL, hệ thống SCADA hoặc đám mây để cung cấp dữ liệu cho các công cụ phân tích và khai thác dữ liệu doanh nghiệp[cite: 13, 16].
Triển khai OT nhanh chóng và dễ dàng	Cấu hình kéo và thả giúp đơn giản hóa việc thiết lập thiết bị và mạng. Chỉ cần làm theo quy trình từng bước đơn giản để cấu hình nhanh chóng các giao thức truyền thông và kết nối đám mây[cite: 13].
Tích hợp liền mạch các hệ thống OT và IT	Tất cả các tính năng bảo mật cần thiết để tích hợp an toàn hệ thống OT với hệ thống CNTT doanh nghiệp. Xác thực RADIUS, LDAP và các hệ thống xác thực người dùng khác[cite: 13, 16].
Giám sát tài sản từ xa	Sử dụng máy chủ web tiên tiến, công cụ chẩn đoán và kết nối VPN để giám sát và thiết lập cảnh báo cho các tài sản từ xa. Gửi thông báo, báo cáo và nhật ký dữ liệu (qua thẻ SD hoặc FTP) đến người dùng được chỉ định[cite: 14, 16].
Tích hợp giám sát I/O tại chỗ (On-board I/O)	Thiết bị tích hợp sẵn các ngõ vào/ra kỹ thuật số và tương tự (AI/DI, DO) ngay trên thân máy, cho phép theo dõi và điều khiển trực tiếp các cảm biến tại điểm nút biên[cite: 16].
Biến dữ liệu thành hành động với trực quan hóa dữ liệu cục bộ	Triển khai bảng điều khiển năng suất tùy chỉnh, thời gian thực lên TV thông minh tại chỗ qua cổng HDMI tích hợp. Chọn từ 6 mẫu bảng điều khiển năng suất phổ biến hoặc sử dụng phần mềm Crimson để dễ dàng điều chỉnh hiển thị theo yêu cầu của bạn[cite: 14, 16, 17].

Thông tin chung - FLEXEDGE™ DA50A 1-Sled

Thông số	Giá trị
Tên sản phẩm	FLEXEDGE™ DA50A 1-Sled[cite: 16]
Mã sản phẩm	Dòng DA50A (Tùy chọn bản quyền mở rộng từ Group 1 đến Group 4, tích hợp hoặc không tích hợp HDMI)[cite: 16]
Loại sản phẩm	Cổng IIoT mở rộng, Nền tảng tự động hóa biên thông minh[cite: 16]
Thương hiệu	Red Lion®[cite: 16]
Bảo hành	01 năm cho lỗi thiết kế và sản xuất[cite: 16]

Giao tiếp mạng & Cổng kết nối cơ sở

Thông số	Giá trị
Ethernet	2 cổng 10BaseT / 100BaseTX RJ45 (Cách ly mạng 1500 Vrms)[cite: 16]
Cổng Serial	2 cổng cách ly riêng biệt. Gồm 1 cổng RS232 (RJ12) và 1 cổng RS485/RS422 (RJ45), tốc độ tối đa 115200 Bps[cite: 16]
Cổng USB	1 cổng USB Type B (Device) chuẩn 2.0 Full Speed (Được cách ly)[cite: 16]
Mở rộng (Sleds)	Trang bị 1 khe cắm thẻ Sled. Tùy chọn cắm thêm: 4G LTE, Wi-Fi 802.11n, USB Host, Dual Ethernet, Serial (RS232/RS485), CAN, J1939[cite: 16]
Cổng HDMI (Tùy chọn)	Tích hợp tùy chọn cổng xuất hình ảnh HDMI độ phân giải 1080p@24Hz (Khả dụng trên các máy thuộc bản quyền Group 3 và 4)[cite: 16]
Lưu trữ dữ liệu	1 GB bộ nhớ Flash tích hợp. Hỗ trợ 1 khe cắm thẻ nhớ microSD (Class 5 trở lên, tối đa 256 GB, định dạng FAT32 công nghiệp)[cite: 16]

Ngõ vào/ra tích hợp trên bo mạch (On-board I/O)

Thông số	Giá trị
Digital Input (DIN) / Analog Input	Mức phát hiện không cách ly, tham chiếu tới Ground. Mức kích hoạt (Active level) từ 2.5 VDC đến 30 VDC. Ngõ vào này được chia sẻ làm ngõ vào Analog (độ phân giải 12-bit, độ chính xác 2%)[cite: 16]
Digital Output (DOUT)	Cấu hình Open Collector, dòng hoạt động tối đa 500 mADC, điện áp tối đa 30 VDC[cite: 16]

Phân cấp bản quyền phần mềm (Software Groups)

Nhóm phần mềm	Tính năng đi kèm
Group 1: Networking	Firewall, Định tuyến (Routing), NAT, IP Fallback, VPN Client/Server, Xác thực RADIUS, cấu hình qua Web GUI[cite: 16].
Group 2: Protocol	Bao gồm tính năng Group 1 + Hỗ trợ >300 giao thức (Drivers), IIoT Connectors, OPC UA, cấu hình qua phần mềm Crimson[cite: 16].
Group 3: Adv IIoT	Bao gồm tính năng Group 2 + Ghi dữ liệu (Data Logging), Virtual HMI, Advanced Web Server, Đồng bộ SQL[cite: 16].
Group 4: Controller	Bao gồm tính năng Group 3 + Khả năng lập trình điều khiển IEC Control (Crimson Control)[cite: 16].

Kết nối từ xa, Bảo mật & Định tuyến (Networking Capabilities)

Thông số	Giá trị
Đường hầm VPN (Tunneling)	Hỗ trợ IPsec, GRE và Open VPN[cite: 16]
Giao thức IP & Tường lửa	Tường lửa kiểm tra trạng thái (Stateful inspection firewall), NAT, Port Forwarding, Dynamic DNS, DHCP, IP Fallback, IP transparency[cite: 16]
Giao thức định tuyến	Giao thức đóng gói VRRP[cite: 16]

Nguồn cấp & Môi trường hoạt động

Thông số	Giá trị
Điện áp hoạt động	12–24 VDC +/-15%, nguồn Class 2. Tích hợp pin cúc áo Lithium 3V[cite: 16]
Điện năng tiêu thụ	Máy chính: 2.5W - 2.6W. Công suất tối đa: 5.6W - 5.7W (khi gắn thêm thẻ Sled)[cite: 16]
Nhiệt độ hoạt động	Máy không HDMI: -40°C đến +75°C. Máy có HDMI: -20°C đến +75°C[cite: 16]
Nhiệt độ lưu trữ	Máy không HDMI: -40°C đến +85°C. Máy có HDMI: -20°C đến +85°C[cite: 16]
Độ ẩm & Độ cao	0 đến 85% RH (không ngưng tụ). Độ cao hoạt động tối đa 2000 mét[cite: 16]

Kích thước & Lắp đặt

Thông số	Giá trị
Kích thước (R × C × S)	2.03 x 6.86 x 5.11 inch (51.60 × 174.34 × 129.75 mm)[cite: 16]
Khối lượng	Bản không HDMI: 404.3 g (13 oz). Bản có HDMI: 417.87 g (14.74 oz)[cite: 16]
Kiểu lắp đặt	Gắn thanh ray DIN chuẩn EN50022-35 (35x7.5 và 35x15)[cite: 16]
Lớp vỏ	Vỏ Polycarbonate chắc chắn với cấp bảo vệ công nghiệp IP30[cite: 16]

Chứng nhận & Tiêu chuẩn

Thông số	Giá trị
Chứng nhận an toàn toàn cầu	CE, RoHS, UL Hazardous (E317425), ABS (Tiêu chuẩn hàng hải Shipboard)[cite: 16]
An toàn cháy nổ / Nguy hiểm	ATEX Approved (II 3 G Ex ec IIC T4 Gc), IECEx, UKEX[cite: 16]
Tiêu chuẩn điện & nhiễu	IEC/EN 61010-1, EN 61326-1, CISPR 11 Class A[cite: 16]
Chống rung & sốc	Đạt chuẩn IEC 60068-2-6 (Vibration 5-500 Hz, 2g) và IEC 60068-2-27 (Shock 15g)[cite: 16]

Thiết kế nhỏ gọn với I/O tích hợp sẵn
DA50A là phiên bản tinh gọn 1-Sled nhưng được ưu ái tích hợp sẵn các ngõ vào/ra vật lý trên bo mạch (Analog/Digital Input và Digital Output), cho phép đọc tín hiệu cảm biến tại chỗ mà không cần phải mua thêm mô-đun I/O rời[cite: 16].
Linh hoạt nâng cấp bản quyền theo nhu cầu
Bạn có thể bắt đầu với gói Networking cơ bản (Group 1) để tiết kiệm ngân sách, và chỉ mua Key kích hoạt các tính năng thu thập giao thức (Group 2), ghi dữ liệu đám mây (Group 3) hoặc điều khiển logic (Group 4) khi hệ thống thực sự mở rộng[cite: 16].
Môi trường lập trình Crimson mạnh mẽ
Loại bỏ rào cản ngôn ngữ lập trình. Thiết bị hỗ trợ giao diện đồ họa kéo-thả để chuyển đổi đồng thời 10 giao thức từ hơn 300 trình điều khiển công nghiệp, tích hợp liền mạch giữa hạ tầng thiết bị cũ và hệ thống IIoT mới (MQTT, OPC UA, SQL)[cite: 16, 17].
Hoạt động bền bỉ, an toàn dữ liệu
Với vỏ bọc Polycarbonate đạt chuẩn IP30, thiết bị đáp ứng các bài kiểm tra chống rung sốc khắt khe, đạt chứng nhận chống cháy nổ ATEX, IECEx, kết hợp hệ thống tường lửa và VPN chuẩn mực, đảm bảo luồng dữ liệu của nhà máy luôn xuyên suốt và an toàn[cite: 16, 17].

Tên tài liệu / Liên kết	Mô tả
Datasheet FlexEdge DA50A	Bảng thông số kỹ thuật chi tiết của thiết bị nền tảng tự động hóa biên thông minh FlexEdge cấu trúc 1-Sled[cite: 16].
FlexEdge with HDMI Brochure	Tài liệu tổng quan về các tính năng vượt trội, môi trường lập trình Crimson và giải pháp hiển thị dữ liệu qua màn hình Smart TV[cite: 17].

FLEXEDGE DA50A 1-Sled khác gì so với phiên bản DA70A?

Dòng DA50A được thiết kế tối ưu kích thước và chi phí với kiến trúc 1 khe cắm Sled truyền thông. Bù lại, nó được tích hợp sẵn các ngõ I/O trên bo mạch. Trong khi đó, dòng DA70A có khả năng cắm tới 3 Sled cùng lúc và ghép nối nhiều mô-đun I/O vật lý hơn để phục vụ các dự án quy mô lớn[cite: 16].

Tôi có thể dùng DA50A để điều khiển tín hiệu cảm biến trực tiếp không?

Có. DA50A được tích hợp sẵn các ngõ vào/ra phần cứng (On-board I/O) bao gồm Digital/Analog Input (dải nhận 2.5 - 30 VDC, độ phân giải 12-bit) và Digital Output, cho phép nhận và điều khiển tín hiệu trực tiếp tại điểm nút[cite: 16].

Làm sao để xuất bảng OEE hoặc bảng Andon ra màn hình lớn?

Bạn cần mua các mã sản phẩm DA50A có tích hợp sẵn cổng HDMI (như mã DA50A1BNN0000030 hay DA50A1BNN0000040) và được kích hoạt bản quyền phần mềm từ Group 3 trở lên. Phần mềm Crimson sẽ hỗ trợ xuất trực tiếp giao diện HMI ảo (Virtual HMI) với độ phân giải 1080p ra Smart TV[cite: 16, 17].

Việc nâng cấp bản quyền (Software Groups) trên DA50A diễn ra như thế nào?

Bạn có thể bắt đầu với gói cơ bản (Group 1 - Networking Gateway). Sau này, khi hệ thống cần kết nối PLC, ghi dữ liệu hoặc lập trình IEC, bạn chỉ cần mua và nhập Key bản quyền (Lên Group 2, 3 hoặc 4) trực tiếp trên giao diện web thiết bị mà không phải thay đổi phần cứng nào[cite: 16].
