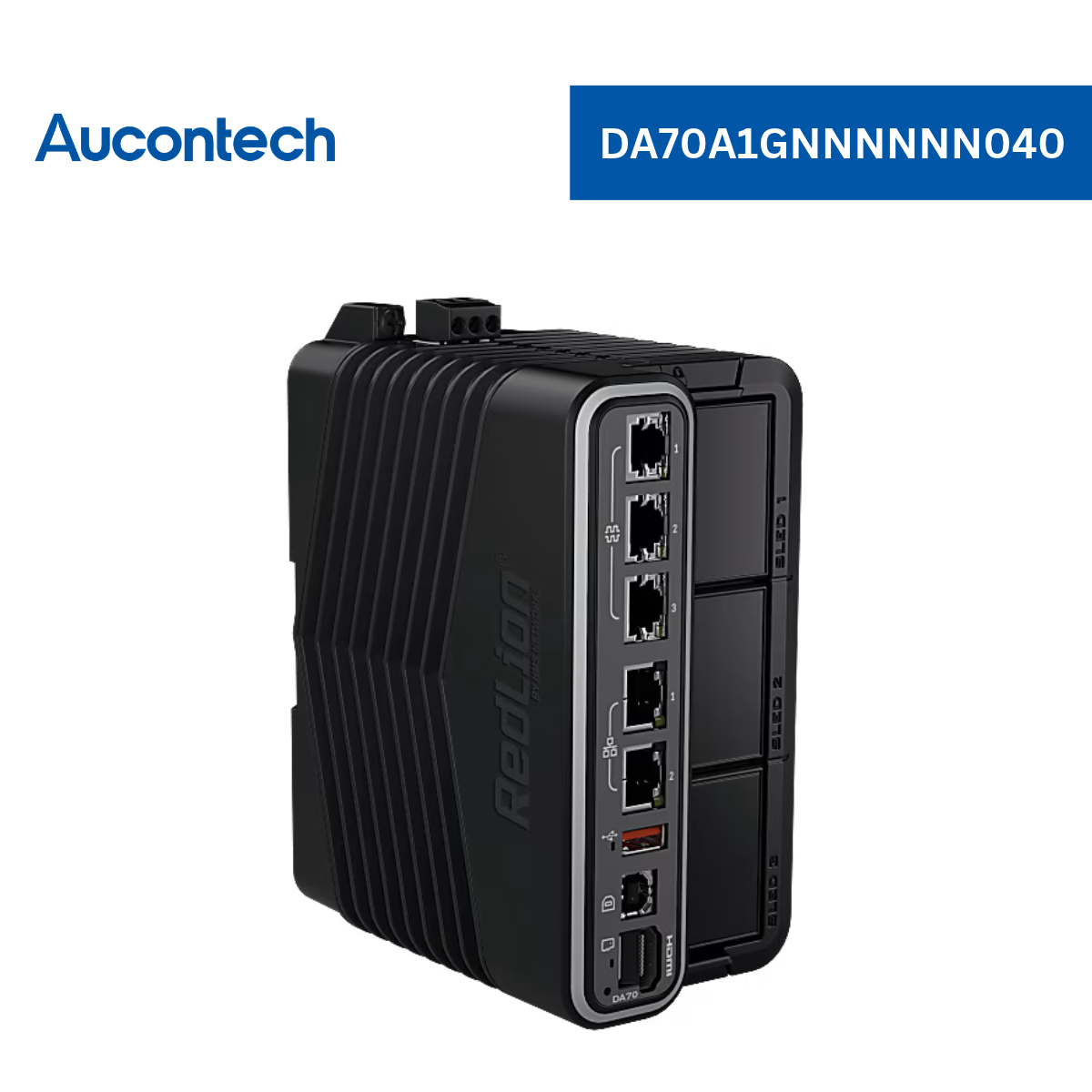

DA70A1GNNNNNN040 | FlexEdge® Automation Controller 3-Sled with HDMI output – 1 RS-232, 2 RS-485 Ports
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | FLEXEDGE™ DA70A 3-Sled |
| Loại sản phẩm |
Nền tảng tự động hóa và xử lý dữ liệu tại biên thông minh (Intelligent Edge Automation Platform). Có khả năng nâng cấp linh hoạt thành Cổng mạng, Cổng giao thức, hoặc Bộ điều khiển tự động hóa nâng cao (Advanced Automation Controller). |
| Thương hiệu | Red Lion® (bởi HMS Networks) |
| Chức năng chính | Thu thập dữ liệu, chuyển đổi giao thức, định tuyến mạng, bảo mật tường lửa/VPN, ghi dữ liệu, điều khiển tự động hóa và xuất dữ liệu KPI lên màn hình qua HDMI. |
| Ứng dụng | Triển khai các hệ thống OT và IT, giám sát tài sản từ xa, trực quan hóa dữ liệu thời gian thực (hiển thị bảng OEE/Andon) cho môi trường Công nghiệp 4.0. |
| Kết nối từ xa | Hỗ trợ VPN Client/Server, định tuyến thông minh, Port Forwarding, NAT, và bảo mật mạng nâng cao với tường lửa trạng thái (Stateful firewall). |
| Thu thập dữ liệu | Hỗ trợ tới 10 chuyển đổi giao thức đồng thời giữa hơn 300 trình điều khiển công nghiệp có sẵn. |
| Giao thức hỗ trợ | Hơn 300 trình điều khiển (PLC, PC, SCADA), OPC UA, SQL Sync, MQTT và các Cloud Connectors (AWS, Azure, Cumulocity...). |
| Xuất dữ liệu | Truyền dữ liệu lên đám mây, OPC UA, SQL Sync, FTP, lưu thẻ nhớ microSD và hiển thị bảng điều khiển qua cổng HDMI tích hợp. |
| Khả năng mở rộng | Kiến trúc mô-đun gắn thêm tối đa 3 thẻ Sled (4G LTE, Wi-Fi 802.11n, Serial, USB, Ethernet kép, CAN, J1939) và ghép nối tiếp tối đa 10 mô-đun I/O. |
| Phần mềm đi kèm | Phần mềm cấu hình Crimson (thiết kế đồ họa kéo-thả, không cần viết mã), Advanced Web Server và Crimson Control. |
Thông tin chung - FLEXEDGE™ DA70A 3-Sled
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | FLEXEDGE™ DA70A 3-Sled |
| Mã sản phẩm | Dòng DA70A (Tùy chọn đa dạng mã cấu hình thuộc Group 1 đến Group 4, có hoặc không có HDMI) |
| Loại sản phẩm | Nền tảng xử lý dữ liệu và tự động hóa biên, hỗ trợ kiến trúc mở rộng Sled linh hoạt |
| Thương hiệu | Red Lion® |
| Chức năng bản quyền | Linh hoạt kích hoạt các gói: Networking, Protocol, Adv IIoT (Data Logging, Virtual HMI) hoặc Adv Automation Controller (IEC 61131-3) |
| Bảo hành | 01 năm |
Giao tiếp & I/O Cơ Sở
| Thông số | Giá trị |
|---|---|
| Ethernet | 2 × cổng 10BaseT / 100BaseTX RJ45 (cách ly mạng 1500 Vrms) |
| Cổng Serial | 3 cổng cách ly độc lập. Tùy chọn cấu hình (Mã F): 2x RS232 và 1x RS485/422. Hoặc (Mã G): 1x RS232 và 2x RS485/422 |
| Cổng USB | 1x cổng USB Type B (Device) và 1x cổng USB Type A (Host) chuẩn 2.0 Full Speed |
| Cổng HDMI (Tùy chọn) | Tích hợp tùy chọn cổng xuất hình ảnh HDMI độ phân giải 1080p@24Hz (Hỗ trợ trên máy thuộc Group 3/4) |
| Mở rộng Truyền thông (Sleds) | Cho phép cắm tối đa 3 thẻ Sled cùng lúc: 4G LTE, Wi-Fi 802.11n, USB Host, Dual Ethernet, Serial, CAN, J1939 |
| Mở rộng I/O (Modules) | Hỗ trợ ghép nối tiếp lên đến 10 mô-đun I/O công nghiệp (Analog, Digital, PID, Relay...) |
| Khe cắm SD | Hỗ trợ thẻ microSD cấp công nghiệp (Class 5 trở lên, tối đa 256 GB, định dạng FAT32) |
Giao thức truyền thông
| Thu thập dữ liệu | Xuất dữ liệu & Cloud |
|---|---|
| Chuyển đổi đồng thời 10 giao thức Hơn 300 trình điều khiển công nghiệp tích hợp sẵn Thiết lập đồ họa kéo-thả bằng phần mềm Crimson |
Máy chủ OPC UA Đồng bộ cơ sở dữ liệu SQL Sync Tích hợp sẵn IIoT Cloud Connectors (AWS, Azure, Cumulocity, Sparkplug, MQTT) |
Kết nối từ xa & Bảo mật
| Thông số | Giá trị |
|---|---|
| VPN | Hỗ trợ VPN Client / Server an toàn |
| Quyền truy cập | Danh sách kiểm soát truy cập (ACLs), xác thực người dùng qua RADIUS, LDAP |
| Tường lửa | Tường lửa kiểm tra trạng thái (Stateful inspection firewall) và các quy tắc DMZ |
| Định tuyến & IP | Routing nâng cao, IP Fallback tự động, NAT, DHCP |
| Port Forwarding | Hỗ trợ Port Forwarding để quản lý truy cập thiết bị nội mạng |
Ghi dữ liệu & Hiển thị
| Thông số | Giá trị |
|---|---|
| Data Logging | Ghi dữ liệu thời gian thực và quản lý cảnh báo linh hoạt |
| Màn hình ảo (Virtual HMI) | Hỗ trợ hiển thị Web HMI qua trình duyệt, thư viện hơn 5.000 đối tượng đồ họa từ phần mềm Crimson |
| Hiển thị màn hình vật lý | Truyền tín hiệu trực tiếp lên Smart TV qua cổng HDMI. Cung cấp sẵn 6 mẫu bảng điều khiển KPI (OEE, Andon Board, Production Run...) |
| Báo cáo & Thông báo | Trình quản lý thư tích hợp tự động gửi cảnh báo đính kèm tệp dữ liệu qua email |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | 12–24 VDC +/-15%, nguồn Class 2. Pin cúc áo Lithium 3V |
| Điện năng tiêu thụ | Thân máy chính: 4W - 5W. Công suất tối đa: 59W - 62W (Khi lắp đầy đủ 3 thẻ Sled và 10 mô-đun I/O) |
| Nhiệt độ hoạt động | Bản không HDMI: -40°C đến 75°C. Bản có HDMI: -20°C đến 75°C |
| Nhiệt độ lưu trữ | Bản không HDMI: -40°C đến 85°C. Bản có HDMI: -20°C đến 85°C |
| Độ ẩm | 0 đến 85% RH (không ngưng tụ) |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước thân máy (W × H × D) | 3.20 x 6.84 x 5.17 inch (81.23 × 173.80 × 131.28 mm). Chiều rộng sẽ tăng khoảng 34.3 mm cho mỗi thẻ Sled lắp thêm |
| Khối lượng | Khoảng 978g (Bản không HDMI) / 1.034 kg (Bản có HDMI) |
| Kiểu lắp đặt | Thanh ray DIN chuẩn EN50022-35 x 7.5 và 35 x 15 |
| Lớp vỏ | Vỏ kết hợp kim loại và nhựa công nghiệp với cấp bảo vệ IP30 |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| Trình điều khiển (Drivers) | Hơn 300 trình điều khiển công nghiệp tích hợp sẵn trong phần mềm Crimson, giúp thiết bị Siemens giao tiếp với Drive Allen Bradley trong tích tắc |
| HMI & Hiển thị | Hỗ trợ Virtual HMI qua web, xuất màn hình KPI thực tế qua cổng HDMI |
| SCADA/Cloud | OPC UA, SQL Sync, IIoT Connectors (Tích hợp liền mạch Azure, AWS, Cumulocity) |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận | CE, RoHS, ABS Type Approval (Hàng hải), UKCA |
| An toàn cháy nổ / Nguy hiểm | ATEX (Zone 2, 3 G Ex ec IIC T4 Gc), IECEx, UL Hazardous (E317425) |
| Tiêu chuẩn điện & nhiễu | IEC/EN 61010-1, EN 61326-1, CISPR 11 Class A |
| Chống rung & sốc | IEC 60068-2-6 (Vibration 5-500 Hz, 2 g), IEC 60068-2-27 (Shock 15 g) |
- Kiến trúc dạng mô-đun siêu linh hoạt (Modular Architecture)
Thiết bị có khả năng mở rộng không giới hạn, cho phép cắm tối đa 3 thẻ Sled (4G LTE, Wi-Fi, Ethernet kép, USB, Serial) và hỗ trợ liên kết nối tiếp lên tới 10 mô-đun I/O vật lý để đáp ứng mọi cấu hình dự án. - Tối ưu hóa chi phí với phân cấp phần mềm
Bạn chỉ cần thanh toán cho những tính năng cần thiết. Nền tảng cho phép nâng cấp tại chỗ từ Networking Gateway cơ bản lên bộ điều khiển tự động hóa (Advanced Automation Controller - Group 4) hỗ trợ lập trình IEC 61131-3 mà không cần thay đổi phần cứng. - Trực quan hóa dữ liệu qua cổng HDMI
Biến dữ liệu thành hành động bằng cách xuất trực tiếp các bảng KPI, hiệu suất thiết bị tổng thể (OEE), hoặc bảng cảnh báo Andon lên Smart TV theo thời gian thực mà không cần màn hình HMI đắt tiền. - Chuyển đổi giao thức và kết nối cũ-mới mạnh mẽ
Sử dụng phần mềm Crimson với giao diện kéo-thả để chuyển đổi đồng thời 10 giao thức từ hơn 300 trình điều khiển, kết hợp dữ liệu từ máy móc đời cũ lên các chuẩn mở hiện đại như OPC UA hoặc MQTT đám mây. - Hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt
Thiết kế chắc chắn chịu được dải nhiệt độ siêu rộng (-40°C đến 75°C), đạt hàng loạt chứng chỉ uy tín cho môi trường dễ cháy nổ (ATEX, IECEx, UL) và tiêu chuẩn hàng hải (ABS).
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet FlexEdge DA70A 3-Sled | Bảng thông số kỹ thuật chi tiết của thiết bị nền tảng tự động hóa biên thông minh FlexEdge cấu trúc 3 Sled. |
| FlexEdge with HDMI Brochure | Tài liệu tổng quan về các tính năng vượt trội, phần mềm Crimson đồ họa và giải pháp xuất màn hình qua cổng HDMI. |
FLEXEDGE DA70A 3-Sled khác gì so với phiên bản DA50A 1-Sled?
Phiên bản DA70A là nền tảng cấp cao hơn với khả năng mở rộng mạnh mẽ hơn. Trong khi DA50A chỉ hỗ trợ 1 khe cắm Sled, DA70A cho phép cắm tối đa 3 Sled (ví dụ: kết hợp cả 4G, Wi-Fi và Serial) và hỗ trợ ghép nối tiếp lên tới 10 mô-đun I/O vật lý.
Làm thế nào để sử dụng cổng HDMI trên thiết bị này?
Bạn cần chọn đúng mã sản phẩm DA70A có tích hợp cổng HDMI (Ví dụ các mã bắt đầu bằng DA70A1...). Tính năng xuất màn hình Virtual HMI chỉ được kích hoạt trên các máy thuộc bản quyền phần mềm Group 3 (Adv IIoT) hoặc Group 4 (Controller).
Thiết bị có thể kết nối với các cảm biến hoặc thiết bị không có cổng mạng không?
Hoàn toàn được. Thân máy DA70A mặc định đã có sẵn 3 cổng Serial (RS232/RS485). Ngoài ra, bạn có thể cắm thêm Sled Serial, Sled CAN hoặc các mô-đun Analog/Digital I/O để trực tiếp thu thập dữ liệu từ cảm biến cơ học.
Việc nâng cấp tính năng (Software Groups) diễn ra như thế nào?
Nền tảng FlexEdge cho phép mở khóa tính năng thông qua các mã bản quyền. Bạn có thể bắt đầu với gói Networking (Group 1) để tiết kiệm chi phí, sau đó mua mã nâng cấp lên cấu hình cao hơn (như hỗ trợ OPC UA hay Crimson Control) ngay tại chỗ mà không cần đổi thiết bị phần cứng.
