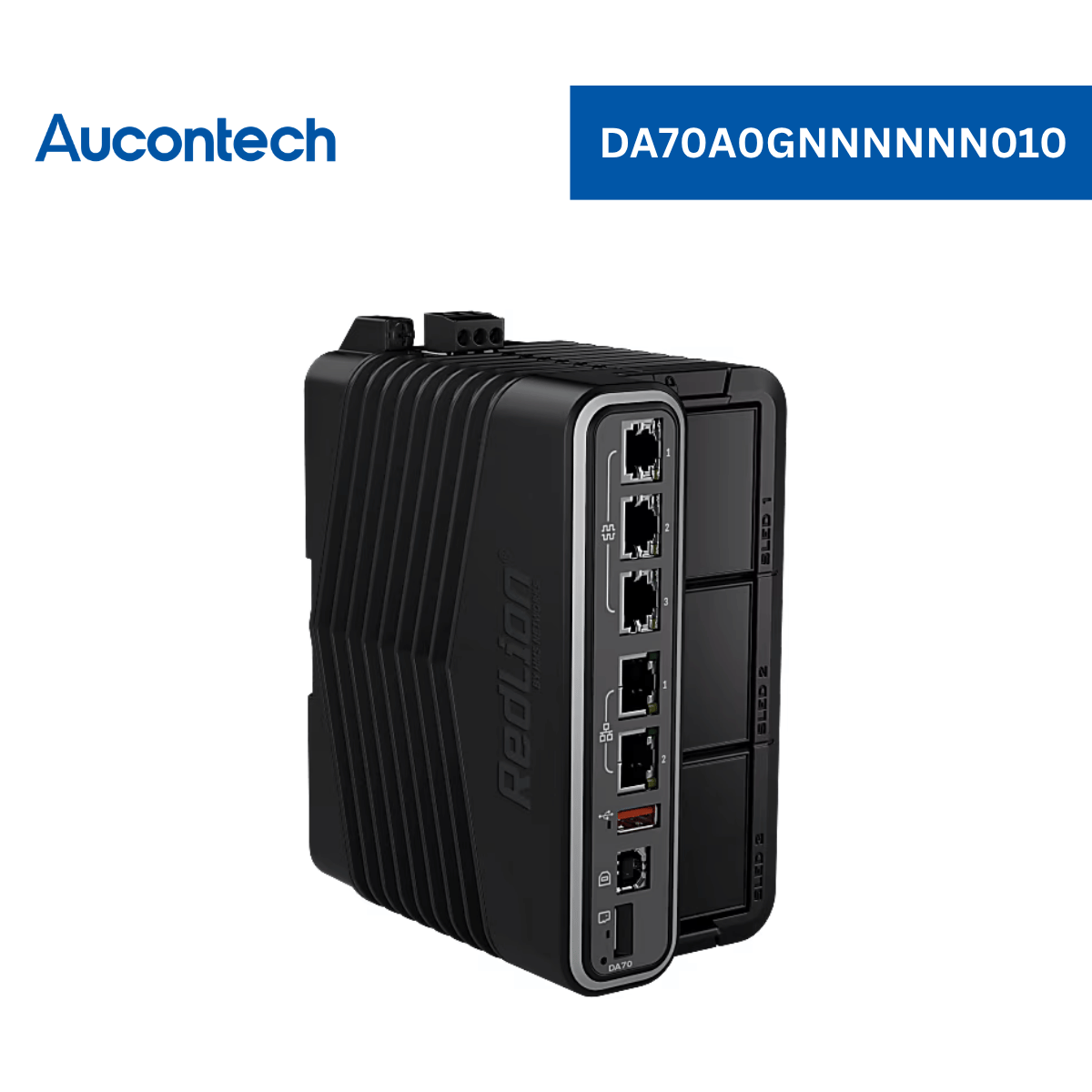

DA70A0GNNNNNN010 | FlexEdge® Networking Gateway 3-Sled – 1 RS-232, 2 RS-485 Ports | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | FlexEdge® Networking Gateway 3-Sled – 1 RS-232, 2 RS-485 Ports |
| Loại sản phẩm |
Bộ cổng mạng tự động hóa công nghiệp (Industrial Networking Gateway). Nền tảng tự động hóa Edge linh hoạt (Edge Automation Platform). |
| Thương hiệu | Red Lion – HMS Networks |
| Chức năng chính | Định tuyến mạng an toàn, tường lửa, kết nối VPN, truyền dữ liệu linh hoạt và hỗ trợ tích hợp hệ thống OT và IT. |
| Ứng dụng | Remote Access, Industrial Networking, IIoT Connectivity, OT/IT Integration, Smart Factory, Remote Asset Monitoring. |
| Kết nối từ xa | Bảo mật mạng tiên tiến với VPN (IPsec, GRE, OpenVPN), mã hóa dữ liệu và tường lửa tích hợp. |
| Thu thập dữ liệu | Dễ dàng mở khóa phần mềm để chuyển đổi giữa hơn 300 giao thức công nghiệp. |
| Giao thức hỗ trợ | Modbus TCP/RTU, OPC UA, MQTT, IPsec, OpenVPN, VRRP, NAT, RADIUS, LDAP... |
| Xuất dữ liệu | MQTT, OPC UA, HTTPS, Modbus, Cloud Connectors. |
| Khả năng mở rộng | Kiến trúc 3 khe cắm Sled linh hoạt (Cellular SIM kép, Wi-Fi, Ethernet, Serial) và tối đa 10 mô-đun I/O. |
| Phần mềm đi kèm | Crimson®, Web GUI trực quan. |
Giao tiếp & I/O
| Thông số | Giá trị |
|---|---|
| Ethernet | 2 × RJ45 Ethernet 10/100 Mbps (Cách ly 1500 Vrms). |
| Cổng Serial tích hợp | 1 × RS-232 Port, 2 × RS-485 Ports (Isolated). |
| Khe cắm Sled mở rộng | 3 × Sled Slots (Hỗ trợ 4G LTE SIM kép, Wi-Fi, Ethernet kép, USB, CAN). |
| Digital Input / Output | Tích hợp 1 DI (Unisolated) và 1 DO (Open Collector 30 VDC / 500 mA). |
| Cổng USB | 1 × USB Device Port (Type B). |
| Khe cắm MicroSD | Có (Hỗ trợ MicroSD Class 5+ tối đa 256 GB). |
| Mở rộng I/O | Hỗ trợ gắn tối đa 10 mô-đun I/O thay thế nóng (hot-swappable). |
Giao thức truyền thông
| Thu thập dữ liệu | Xuất dữ liệu |
|---|---|
| Modbus TCP/RTU Ethernet/IP Siemens S7 Mitsubishi MELSEC Omron Hơn 300 driver công nghiệp (khi nâng cấp Crimson) |
OPC UA MQTT Modbus TCP/RTU HTTPS Cloud REST API |
Kết nối từ xa & Bảo mật
| Thông số | Giá trị |
|---|---|
| VPN | IPsec, GRE, OpenVPN (Client/Server) |
| Tường lửa (Firewall) | Stateful Inspection Firewall |
| Mã hóa & Xác thực | Mã hóa SSL/TLS, RADIUS Authentication, LDAP, Chính sách mật khẩu. |
| NAT & Routing | 1:1 NAT, Port Forwarding, Dynamic DNS, IP Fallback, VRRP Routing. |
| DHCP | Client / Server |
| IP Transparency & Tunneling | Có |
| IP Filtering | Có |
Ghi dữ liệu & Quản trị OT
| Thông số | Giá trị |
|---|---|
| Data Logging | Ghi dữ liệu thời gian thực vào thẻ MicroSD hoặc FTP (tùy chọn) |
| Nâng cấp phần mềm tại hiện trường | Mở khóa dễ dàng từ Gateway thành Protocol Gateway hoặc IIoT Controller. |
| Giám sát tài sản từ xa | Máy chủ Web tiên tiến, tính năng chẩn đoán, cảnh báo và nhật ký qua Mail Manager. |
| Cấu hình & Dashboard | Giao diện Web GUI và phần mềm Crimson® |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | 12–24 VDC (±15%, Class 2) |
| Nhiệt độ hoạt động | -40°C đến +75°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm | 0–85% RH (không ngưng tụ) |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước (W × H × D) | ~51.6 × 174.3 × 129.8 mm |
| Cấu trúc vỏ / Cấp bảo vệ | Vỏ Polycarbonate chắc chắn, chuẩn bảo vệ IP30 |
| Kiểu lắp đặt | Thanh DIN Rail (chuẩn EN50022) hoặc treo tường |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| PLC & Thiết bị hỗ trợ | Siemens, Allen-Bradley, Schneider Electric, Mitsubishi Electric, Omron và hơn 300 dòng PLC khác. |
| Mô-đun I/O mở rộng | Gắn tối đa 10 mô-đun I/O FlexEdge (Analog, Digital, Universal Input, Relay, PID control). |
| SCADA/MES/Cloud | OPC UA, MQTT, HTTPS, REST API, Cloud Platforms. |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận tiêu chuẩn | CE, UL Listed (E317425), FCC, UKCA, RoHS, ABS Type Approval. |
| Chứng nhận chống cháy nổ (HazLoc) | UL Class 1 Division 2, ATEX (II 3 G Ex ec IIC T4 Gc), IECEx, UKEX. |
| Tiêu chuẩn môi trường | IEC/EN 61010-1, EN 61326-1. |
| Chống rung & sốc | IEC 60068-2-6 (2g vibration), IEC 60068-2-27 (15g shock). |
- Đơn giản hóa sự phức tạp của ứng dụng với một thiết bị
Sử dụng một thiết bị duy nhất làm cổng mạng (gateway), bộ chuyển đổi giao thức và/hoặc bộ điều khiển tự động hóa. Khi mạng và ứng dụng phát triển, dễ dàng thích ứng với phần mềm nâng cấp tại hiện trường. - Thiết kế công nghiệp chắc chắn và bền bỉ
Được chế tạo để hoạt động trong môi trường khắc nghiệt từ -40°C đến +75°C, đạt chứng nhận chống cháy nổ HazLoc, UL Class 1 Division 2, ATEX/IECEx và chứng nhận hàng hải ABS. - Được thiết kế chú trọng đến bảo mật
Tường lửa tích hợp, giao tiếp mã hóa, chính sách mật khẩu, xác thực RADIUS và LDAP giúp giữ an toàn cho mạng và ngăn chặn truy cập trái phép. - Kết nối linh hoạt với kiến trúc 3-Sled
Dễ dàng thêm các mô-đun giao tiếp cắm-và-chạy (plug-and-play) bao gồm di động SIM kép 4G LTE, Wi-Fi, Ethernet kép, cổng serial và USB. - Triển khai OT nhanh chóng và dễ dàng
Phần mềm mở khóa tại hiện trường giúp tiết kiệm chi phí và thời gian, nâng cấp linh hoạt từ Gateway mạng thành bộ chuyển đổi giao thức hay bộ điều khiển IIoT. - Điều khiển và giám sát nhiều điểm I/O
Dễ dàng mở rộng thêm tối đa 10 mô-đun I/O có thể thay thế nóng (hot-swappable) bao gồm Analog, Digital, đầu vào đa năng, Rơ-le và điều khiển PID.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet FlexEdge DA70A | Thông số kỹ thuật chi tiết của Red Lion FlexEdge DA70A 3-Sled. |
| Installation Guide | Hướng dẫn lắp đặt phần cứng và kết nối Sled/IO. |
| User Support | Hướng dẫn cấu hình và cài đặt thiết bị. |
FlexEdge® Networking Gateway 3-Sled được sử dụng để làm gì?
Thiết bị được thiết kế làm bộ cổng mạng công nghiệp an toàn, hỗ trợ định tuyến, tường lửa, VPN và kết nối dữ liệu giữa các thiết bị OT và hệ thống IT trong nhà máy.
3-Sled trên thiết bị FlexEdge có tác dụng gì?
Cho phép cắm mở rộng linh hoạt đến 3 mô-đun truyền thông giao tiếp (Sled) như 4G LTE SIM kép, Wi-Fi, cổng Ethernet kép, cổng Serial bổ sung hoặc CANbus.
Thiết bị có tích hợp sẵn các cổng Serial không?
Có. Mã sản phẩm này tích hợp sẵn 1 cổng RS-232 và 2 cổng RS-485 được cách ly an toàn.
Có thể nâng cấp thiết bị này thành bộ chuyển đổi giao thức hoặc controller không?
Có. Bằng cách nâng cấp phần mềm mở khóa tại hiện trường, bạn có thể biến Networking Gateway thành Protocol Gateway (chuyển đổi hơn 300 giao thức) hoặc IIoT Controller mà không cần thay đổi phần cứng.
Thiết bị có những chứng nhận bảo vệ công nghiệp nào?
Sản phẩm đạt các chuẩn UL Listed, CE, UKCA, ABS cùng chứng nhận chống cháy nổ HazLoc, UL Class 1 Division 2, ATEX và IECEx.
FlexEdge DA70A có mở rộng được mô-đun I/O không?
Có. Thiết bị hỗ trợ gắn tối đa 10 mô-đun I/O có thể thay thế nóng (hot-swappable) để đo lường và điều khiển nhiều điểm I/O cục bộ.
