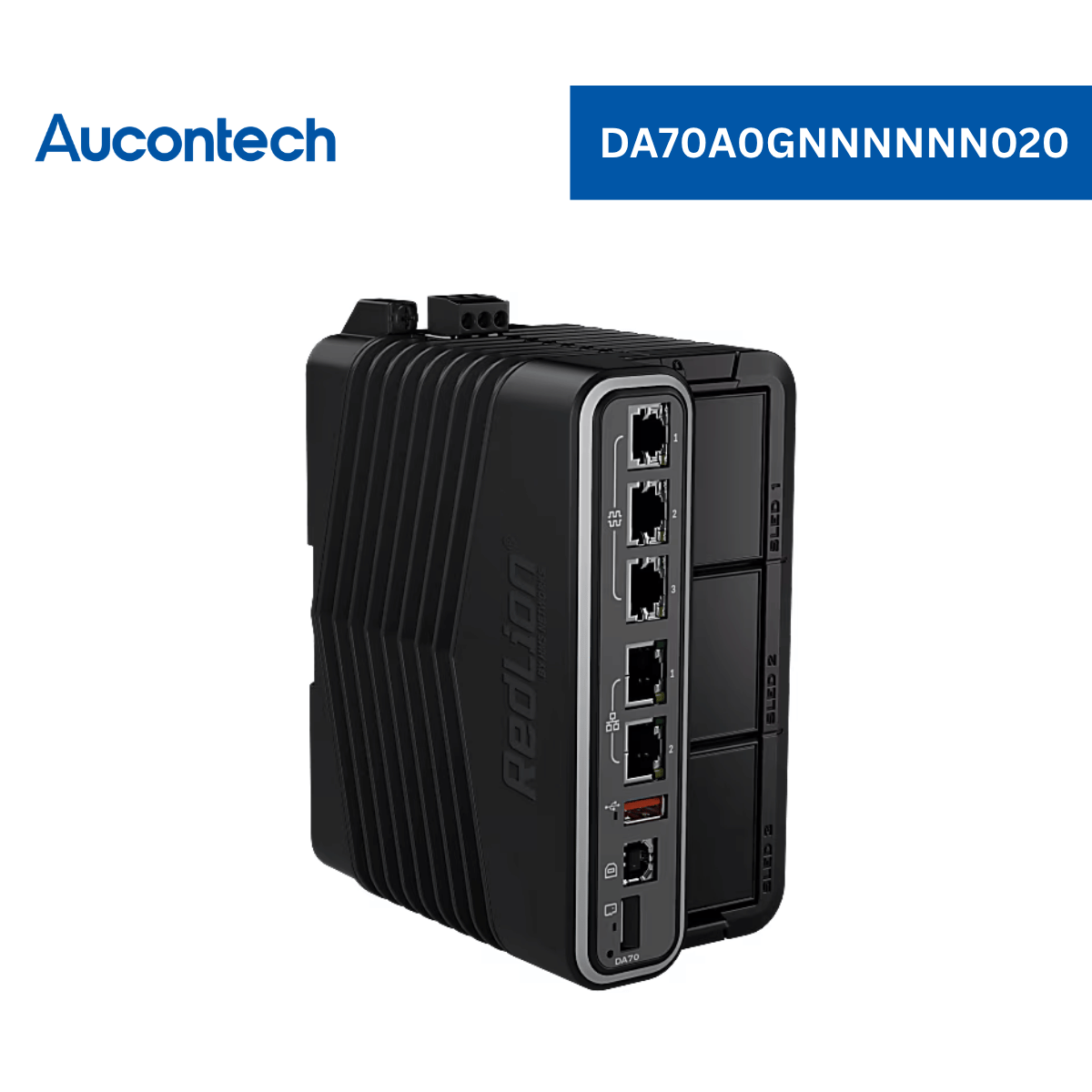

DA70A0GNNNNNN020 | FlexEdge® Protocol Gateway 3-Sled – 1 RS-232, 2 RS-485 Ports | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | FlexEdge® Protocol Gateway 3-Sled – 1 RS-232, 2 RS-485 Ports |
| Loại sản phẩm |
Cổng giao thức công nghiệp (Protocol Gateway). Nền tảng Tự động hóa Biên Thông minh (Intelligent Edge Automation Platform). |
| Thương hiệu | Red Lion - HMS Networks |
| Chức năng chính | Thu thập dữ liệu, xử lý biên, chuyển đổi giao thức, định tuyến mạng, NAT, tường lửa và kết nối IIoT. |
| Ứng dụng | Tích hợp liền mạch hệ thống OT và IT, giám sát tài sản từ xa, tự động hóa công nghiệp và kết nối thiết bị cũ/mới. |
| Kết nối từ xa | Hỗ trợ định tuyến (Routing), NAT, IP Fallback, cùng xác thực RADIUS/LDAP bảo vệ mạng và dữ liệu. |
| Thu thập dữ liệu | Tích hợp hơn 300 trình điều khiển (drivers) để truy cập dữ liệu từ các thiết bị công nghiệp. |
| Giao thức hỗ trợ | Chuyển đổi đồng thời tối đa 10 giao thức từ các thiết bị chuẩn cũ đến các giao thức mở. |
| Xuất dữ liệu | Hỗ trợ IIoT Connectors, chia sẻ qua chuẩn mở OPC UA và MQTT. |
| Khả năng mở rộng | Lắp sẵn 3-Sled cắm là chạy (Cellular, Wi-Fi, Serial...) và thêm tối đa 10 mô-đun I/O (hot-swappable). |
| Phần mềm đi kèm | Giao diện Web GUI, Phần mềm cấu hình trực quan Crimson. |
Giao tiếp & I/O
| Thông số | Giá trị |
|---|---|
| Ethernet | 2 cổng RJ45 10BaseT / 100BaseTX (cách ly 1500 Vrms). |
| Serial (Mặc định) | 1 cổng RS-232 (RJ12) và 2 cổng RS-485/422 (RJ45). |
| USB | 1 cổng USB Device (Type B) và 1 cổng USB Host (Type A) chuẩn 2.0 Full Speed. |
| I/O Mở rộng | Có thể lắp thêm mô-đun I/O kỹ thuật số, I/O tương tự, Rơ le, PID... |
| Số lượng mô-đun I/O | Tối đa 10 mô-đun I/O có thể thay thế nóng (hot-swappable) |
| Khe cắm SD | Có, hỗ trợ thẻ microSD lên đến 256 GB (Class 5 hoặc tốt hơn) |
| Thẻ Sled (Sled Cắm ngoài) | Hỗ trợ tới 3 khay cắm cho Wi-Fi, Cellular (4G LTE), Dual Ethernet, Serial, v.v. |
Giao thức truyền thông
| Thu thập dữ liệu | Xuất dữ liệu |
|---|---|
| Kết nối với hơn 300 trình điều khiển (drivers) thiết bị thông qua nền tảng Crimson Hỗ trợ thiết bị công nghiệp cũ (legacy devices) Chuyển đổi đồng thời tối đa 10 giao thức |
OPC UA MQTT Các trình kết nối IIoT (IIoT Connectors) |
Kết nối từ xa & Bảo mật
| Thông số | Giá trị |
|---|---|
| Tường lửa (Firewall) | Tường lửa Stateful tích hợp sẵn |
| Định tuyến & NAT | Hỗ trợ Routing, NAT và cấu hình IP Fallback. |
| Mã hóa | Mã hóa giao tiếp để ngăn chặn truy cập mạng trái phép. |
| Xác thực (Authentication) | Hỗ trợ RADIUS, LDAP và hệ thống xác thực người dùng khác. |
| Bảo mật khác | Quản lý chính sách mật khẩu mạnh. |
| Giám sát tài sản (VPN) | Sử dụng kết nối VPN để giám sát và thiết lập cảnh báo từ xa (tuỳ chọn). |
| Giao diện quản lý | Quản lý và cấu hình thông qua Web GUI |
| Gửi thông báo | Gửi thông báo và báo cáo từ xa thông qua trình quản lý thư. |
Ghi dữ liệu & Lưu trữ
| Thông số | Giá trị |
|---|---|
| Bộ nhớ trong | 1 GB bộ nhớ Flash (non-volatile) cho người dùng. |
| Thẻ nhớ microSD | Ghi dữ liệu (Data Logging) thời gian thực qua thẻ nhớ FAT32. |
| USB Host / FTP | Cho phép ghi dữ liệu qua ổ đĩa USB hoặc FTP (tuỳ chọn). |
| Môi trường lập trình | Lập trình giống C hoặc sử dụng ngôn ngữ tiêu chuẩn IEC 61131. |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | 12–24 VDC +/-15%, nguồn Class 2 |
| Nhiệt độ hoạt động | -40°C đến +75°C (với model không có cổng HDMI) |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm & Độ cao | 0–85% RH (không ngưng tụ), hoạt động ở độ cao lên đến 2000 m |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước vật lý | Cao 6.84" (173.8 mm) x Rộng 6.02" (152.98 mm, gồm 3 khay Sled). |
| Khối lượng | Khoảng 2.156 lb (978.05 g) |
| Kiểu lắp đặt | Gắn thanh DIN Rail chuẩn EN50022-35 (35x7.5 và 35x15). |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| Thiết bị & PLC hỗ trợ | Đọc dữ liệu từ hệ thống OT và thiết bị công nghiệp cũ (legacy) nhờ kho trình điều khiển phong phú. |
| Giao diện cấu hình | Thao tác kéo - thả bằng Crimson giúp thiết lập mạng và giao thức dễ dàng. |
| Hệ thống IT doanh nghiệp | Đồng bộ dữ liệu OT/IT liền mạch thông qua đám mây với OPC UA, MQTT, RADIUS, LDAP. |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận cơ bản | CE, cULus, UKCA, RoHS |
| Môi trường nguy hiểm (HazLoc) | UL Class 1 Division 2, ATEX (3 G Ex ec IIC T4 Gc), IECEx, ABS (hàng hải) |
| Chuẩn bảo vệ | Vỏ bọc nhựa và kim loại đạt cấp bảo vệ IP30 |
| Chống rung & sốc | IEC 60068-2-6 (rung 5-500Hz 2g), IEC 60068-2-27 (sốc 15g) |
- Đơn giản hóa độ phức tạp của hệ thống
Sử dụng một thiết bị duy nhất với vai trò là cổng mạng, bộ chuyển đổi giao thức và xử lý dữ liệu tự động hóa. - Thiết kế công nghiệp chắc chắn, bền bỉ
Hoạt động ổn định trong các môi trường nguy hiểm và khắc nghiệt, chịu được biên độ nhiệt từ -40°C đến 75°C, được chứng nhận bởi HazLoc, UL Class 1 Div 2, ATEX/IECEx và ABS. - Kết nối liền mạch thiết bị cũ và tiêu chuẩn mới
Phần mềm tích hợp hơn 300 trình điều khiển (drivers) giao thức, cho phép thu thập dữ liệu hệ thống cũ và chuyển đổi 10 giao thức đồng thời sang chuẩn mở OPC UA và MQTT để giao tiếp với đám mây, hệ thống IT. - Bảo mật và an ninh hàng đầu
Trang bị tường lửa (Stateful Firewall) tích hợp, mã hóa giao tiếp, định tuyến, NAT cùng xác thực RADIUS/LDAP để ngăn ngừa truy cập trái phép. - Cấu trúc mô-đun siêu linh hoạt
Trang bị 3 khay Sled cho phép cắm thêm tùy chọn truyền thông (4G LTE, Wi-Fi, Ethernet...) và khả năng kiểm soát tới 10 mô-đun I/O (hot-swappable) có thể thay thế nóng. - Triển khai OT nhanh chóng
Phần mềm Crimson cung cấp giao diện lập trình mạnh mẽ bằng thao tác kéo - thả, giúp quá trình thiết lập mạng hay giao thức trở nên dễ dàng và nhanh chóng.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Red Lion DA70A | Thông số kỹ thuật chi tiết của hệ thống DA70A 3-Sled[cite: 5]. |
| Installation & Start Up Guide | Hướng dẫn lắp đặt, đấu nối và thiết lập mô-đun I/O. |
| User Support | Hướng dẫn sử dụng phần mềm và cài đặt. |
Gateway Red Lion DA70A0GNNNNNN020 dùng để làm gì?
Sản phẩm là cổng giao thức công nghiệp (Protocol Gateway) thuộc nền tảng FlexEdge. Thiết bị thu thập dữ liệu, xử lý biên, chuyển đổi đa giao thức, định tuyến mạng và bảo mật dữ liệu trước khi tải lên các hệ thống SCADA hoặc đám mây[cite: 5].
DA70A0GNNNNNN020 có sẵn những cổng kết nối nào?
Phiên bản mã DA70A0GNNNNNN020 (3-Sled) được trang bị mặc định 2 cổng Ethernet RJ45, 1 cổng RS-232, 2 cổng RS-485 và 2 cổng kết nối USB (Device / Host)[cite: 5].
Khả năng chuyển đổi giao thức của thiết bị ra sao?
Hệ thống có thể kết nối đồng thời tối đa 10 giao thức từ hơn 300 trình điều khiển truyền thông công nghiệp (drivers) có sẵn, kết nối trơn tru giữa thiết bị cũ và hệ thống mới[cite: 5].
Red Lion DA70A hỗ trợ tiêu chuẩn xuất dữ liệu nào?
Thiết bị có sẵn khả năng gửi dữ liệu lên doanh nghiệp qua OPC UA, MQTT và chia sẻ thông qua các IIoT Connectors[cite: 5].
Hệ thống có thể mở rộng phần cứng được không?
Có. Thiết bị sở hữu thiết kế dạng mô-đun cực kỳ linh hoạt, hỗ trợ lắp thêm 3 khay mở rộng mạng (Sled) và có thể cắm tối đa 10 mô-đun I/O (Analog, Digital, Relay, v.v.) hoạt động ở chế độ thay thế nóng[cite: 5].
Cơ chế bảo vệ mạng của thiết bị bao gồm những gì?
Sản phẩm được tích hợp tường lửa trạng thái (Stateful Firewall), chức năng mạng định tuyến (Routing), NAT, cùng các chính sách mật khẩu chặt chẽ và xác thực qua RADIUS/LDAP, đi kèm mã hóa giao tiếp để tránh xâm nhập[cite: 5].
Thiết bị DA70A0GNNNNNN020 có thể dùng ngoài môi trường khắc nghiệt không?
Hoàn toàn có thể. Vỏ chuẩn IP30, thiết bị chịu được khoảng nhiệt độ dao động rộng từ -40°C đến +75°C, đồng thời đạt tiêu chuẩn chống cháy nổ ATEX/IECEx, HazLoc[cite: 5].
