| Thông tin | Mô tả |
|---|---|

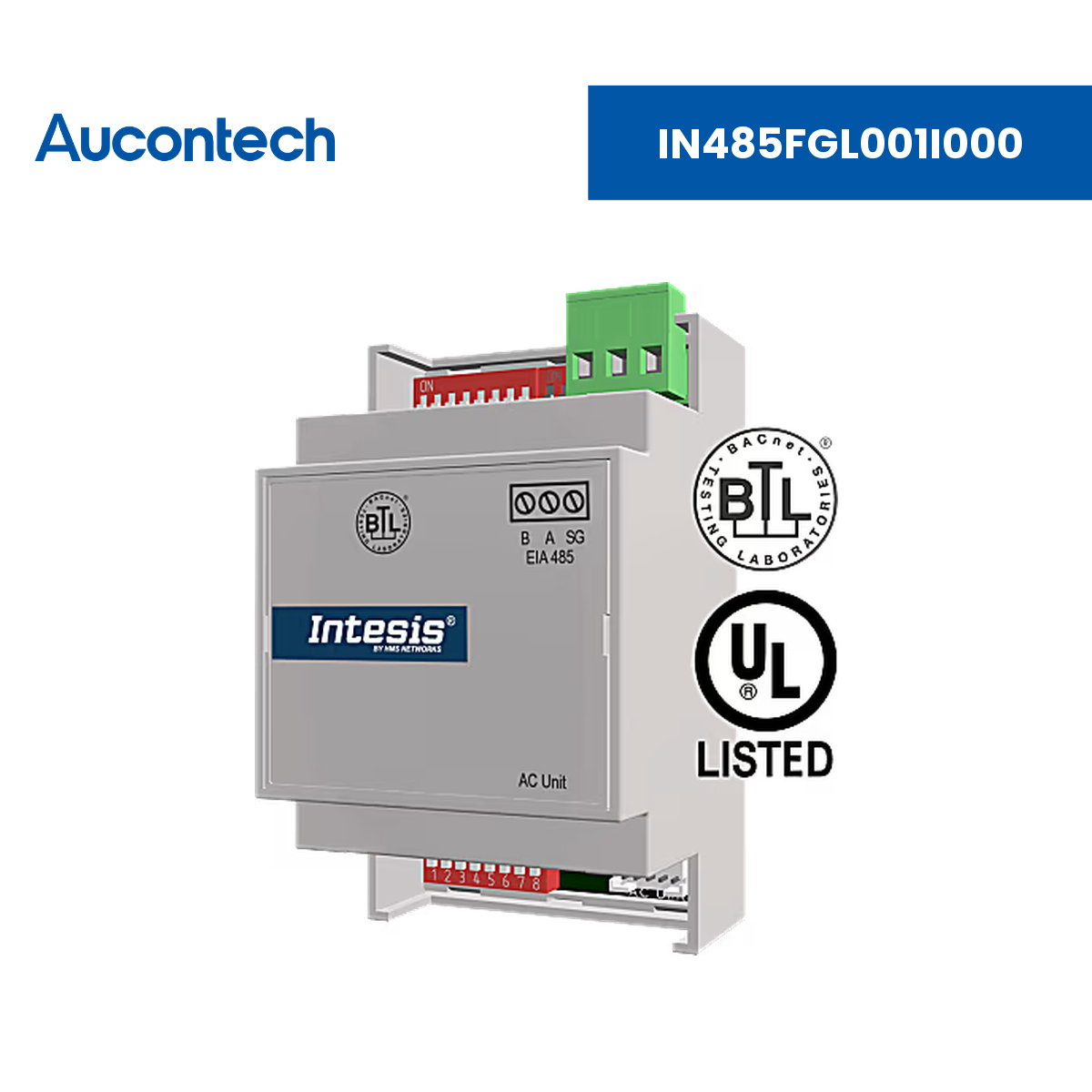

| Tên sản phẩm | Fujitsu RAC and VRF systems to BACnet MS/TP Interface (to CN connector) |
| Mã sản phẩm | IN485FGL001I000_BAC_FGL |
| Thương hiệu | HMS Networks |
| Loại sản phẩm | Bộ giao tiếp (gateway) tích hợp điều hòa Fujitsu RAC và VRF (cổng CN) vào mạng BACnet MS/TP |
| Chức năng chính | Truyền thông hai chiều hoàn toàn giữa điều hòa Fujitsu RAC và VRF với mạng BACnet MS/TP (RS-485); hỗ trợ polling hoặc đăng ký COV, cung cấp dàn lạnh dưới dạng các BACnet Object độc lập. |
| Ứng dụng | Tích hợp điều hòa Fujitsu RAC và VRF (cổng CN) vào hệ thống quản lý tòa nhà (BMS), SCADA hoặc PLC. |
| Giao thức hỗ trợ | BACnet MS/TP, Modbus RTU (EIA-485) |
| Dung lượng | 1 dàn lạnh (indoor unit) |
| Cấu hình | Qua DIP switch tích hợp |
| Tính năng | Mô tả chi tiết |
|---|---|
| Hỗ trợ BACnet MS/TP và Modbus RTU | Thiết bị hỗ trợ cả hai giao thức BACnet MS/TP và Modbus RTU. |
| Cấu hình bằng DIP switch | Cấu hình thiết bị trực tiếp qua DIP switch tích hợp. |
| Dữ liệu dưới dạng BACnet Object cố định | Thuộc tính và chức năng của điều hòa được trừu tượng hóa thành các BACnet Object cố định; hỗ trợ polling hoặc đăng ký COV. |
| Chức năng hiện diện (occupancy) | Giúp giảm chi phí vận hành vì HVAC là một trong những hệ thống tiêu thụ năng lượng lớn nhất. |
| Điều khiển và giám sát toàn diện | Điều khiển, giám sát dàn lạnh qua các biến nội bộ, bộ đếm giờ chạy (phục vụ bảo trì) và báo lỗi. |
| Điều khiển song song | Điều hòa có thể được điều khiển đồng thời qua BACnet MS/TP và remote của hãng. |
| Không cần nguồn ngoài | Thiết bị được cấp nguồn trực tiếp từ dàn điều hòa. |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Nguồn cấp | Cấp trực tiếp từ dàn điều hòa (không cần nguồn ngoài) |
| Điện áp đầu vào | 12 VDC |
| Công suất tiêu thụ | 1.02 W |
| Nhiệt độ hoạt động | 0°C đến 70°C |
| Nhiệt độ lưu kho | 0°C đến 70°C |
| Điều kiện lắp đặt | Thiết kế để lắp trong tủ điện; nếu lắp ngoài tủ cần biện pháp chống phóng tĩnh điện (ESD) |
Kết nối & Giao tiếp
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | EIA-485, cổng HVAC |
| Đèn LED | Trạng thái gateway và truyền thông |
| DIP switch | Cấu hình cổng nối tiếp EIA-485, cài đặt gateway |
| Tương thích điều hòa | Fujitsu RAC and VRF systems (cổng CN) |
| Cấu hình | Qua DIP switch tích hợp |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 53 × 93 × 58 mm |
| Khối lượng tịnh | 78 g |
| Kích thước đóng gói | 135 × 85 × 100 mm |
| Khối lượng đóng gói | 216 g |
| Kiểu lắp đặt | Gắn DIN rail (kèm giá đỡ), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Nội dung đóng gói | Gateway Intesis, hướng dẫn lắp đặt, cáp kết nối điều hòa |
| Pin tích hợp | Không có (No battery) |
| Chứng nhận | CE, CB, UKPSTI, UL, BTL |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | No |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet IN485FGL001I000_BAC_FGL | Bảng thông số kỹ thuật chi tiết của Fujitsu RAC and VRF systems to BACnet MS/TP Interface (to CN connector). |
IN485FGL001I000_BAC_FGL dùng để làm gì?
Thiết bị cho phép truyền thông hai chiều giữa điều hòa Fujitsu RAC và VRF (cổng CN) và mạng BACnet MS/TP.
IN485FGL001I000_BAC_FGL hỗ trợ những giao thức nào?
Thiết bị hỗ trợ cả BACnet MS/TP và Modbus RTU.
Mỗi bộ IN485FGL001I000_BAC_FGL kết nối được bao nhiêu dàn lạnh?
Mỗi bộ giao tiếp quản lý 1 dàn lạnh (indoor unit).
Cấu hình thiết bị như thế nào?
Cấu hình qua DIP switch tích hợp trên thiết bị.
Thiết bị có cần nguồn cấp riêng không?
Không. Thiết bị được cấp nguồn trực tiếp từ dàn điều hòa.
Có thể dùng remote của hãng cùng lúc không?
Có. Điều hòa có thể được điều khiển đồng thời qua BACnet MS/TP và remote của hãng.
