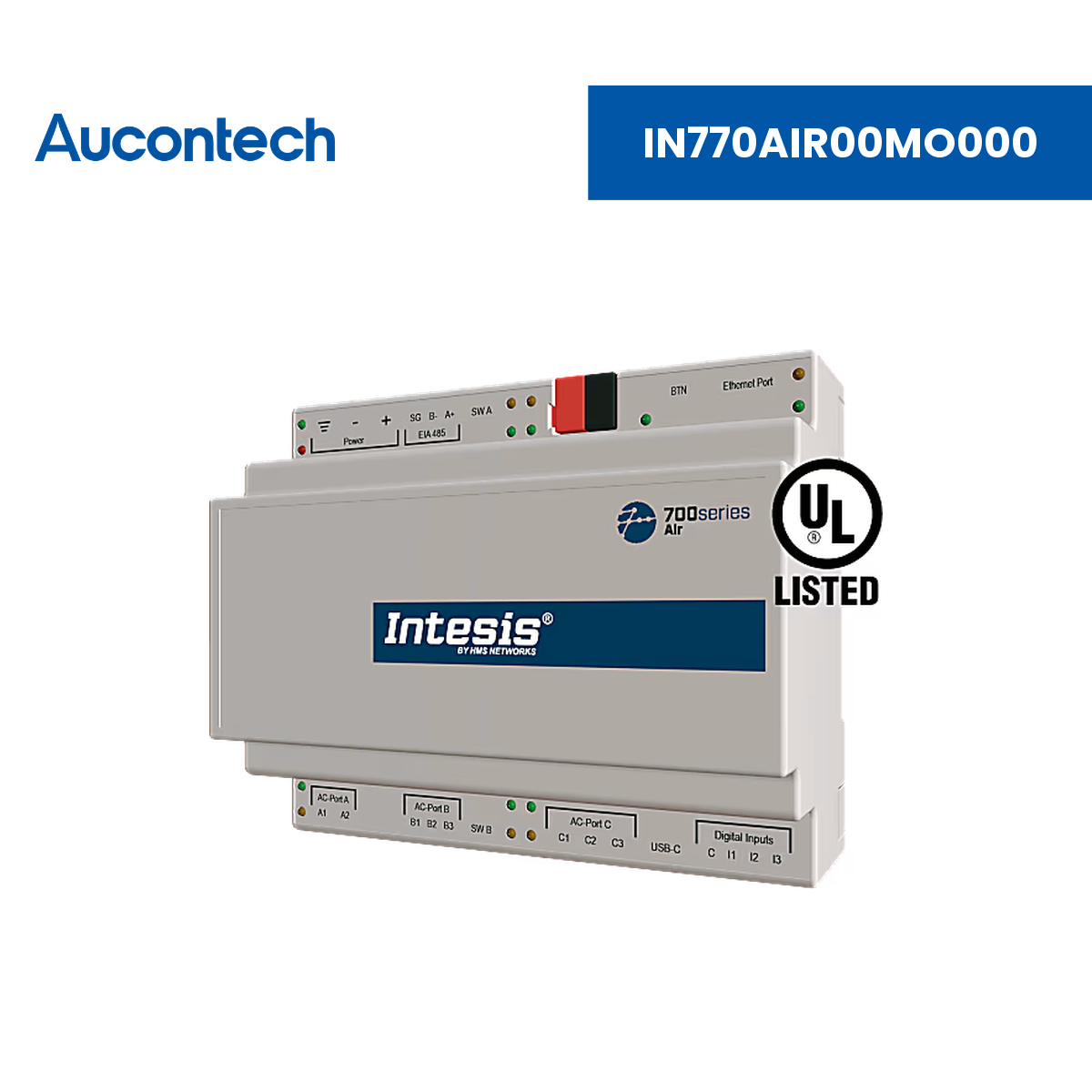

IN770AIR00MO000_MBS_DAI | Daikin HVAC to Modbus TCP/RTU Application - Up to 64 Indoor Units | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Daikin HVAC to Modbus TCP/RTU Application - Up to 64 Indoor Units |
| Mã sản phẩm | IN770AIR00MO000_MBS_DAI |
| Thương hiệu | Intesis - HMS Networks |
| Loại sản phẩm | Gateway tích hợp điều hòa Daikin vào Modbus TCP/RTU (Intesis 700 Series Air - IN770) |
| Chức năng chính | Điều khiển và giám sát hai chiều hệ thống điều hòa Daikin từ BMS, SCADA, PLC hoặc thiết bị Modbus client. |
| Ứng dụng | Tích hợp điều hòa Daikin vào hệ thống quản lý tòa nhà (BMS), SCADA hoặc PLC. |
| Giao thức hỗ trợ | Modbus TCP và Modbus RTU (thiết bị Modbus server, chạy đồng thời) |
| Dung lượng | Tối đa 64 dàn lạnh (indoor unit) trên một gateway |
| Tương thích điều hòa | Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET) |
| Cấu hình | Phần mềm Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Modbus TCP và RTU đồng thời | Gateway là Modbus server, quản lý đồng thời cả Modbus TCP và Modbus RTU, giảm chi phí phần cứng và tăng khả năng mở rộng. |
| Kết nối trực tiếp bus dàn nóng | Gateway kết nối trực tiếp vào bus truyền thông của dàn nóng, một gateway duy nhất truy cập tập trung toàn bộ hệ thống HVAC, giảm vật tư và công lắp đặt. |
| Rút ngắn thời gian chạy thử | Chức năng scan bus tự động tìm toàn bộ dàn lạnh kết nối cùng tín hiệu điều khiển, bao gồm cả chỉ báo dàn nóng. |
| Tối ưu năng lượng | Thuật toán ước tính công suất (Power Estimation Algorithm) cho phép ước tính điện năng tiêu thụ của từng dàn lạnh. |
| License linh hoạt theo quy mô | Chọn license phù hợp (XXS - 4 dàn lạnh, 00S - 16 dàn lạnh, 00M - 64 dàn lạnh) hoặc nâng cấp license hiện có theo quy mô và ngân sách dự án. |
| Tương thích rộng | Gateway tương thích với Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET). |
| Cấu hình nhanh với Intesis MAPS | Chọn template có sẵn, không cần map tín hiệu thủ công. |
| Cập nhật tự động | Phần mềm Intesis MAPS và firmware gateway đều được cập nhật tự động để cải thiện tính năng. |
Giao tiếp & Kết nối - IN770AIR00MO000_MBS_DAI
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, EIA-485, KNX, Ethernet, cổng HVAC, ngõ vào nhị phân (tiếp điểm khô), cổng console USB |
| Đèn LED | Trạng thái gateway và truyền thông |
| Nút nhấn | Reset về mặc định (factory reset) |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Phần mềm cấu hình | Intesis MAPS |
| Dung lượng | Tối đa 64 dàn lạnh |
| Tương thích điều hòa | Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET) |
Nguồn cấp & Môi trường hoạt động - IN770AIR00MO000_MBS_DAI
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 12 .. 36 VDC ±10%, tối đa 250 mA; 24 VAC ±10%, 50-60 Hz, tối đa 127 mA (khuyến nghị 24 VDC) |
| Công suất tiêu thụ | 3 W |
| Đầu nối nguồn | 3 chân (3-pole) |
| Bộ nguồn | Không kèm theo |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu kho | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế để lắp trong tủ điện; nếu lắp ngoài tủ cần biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Thiết kế & Chứng nhận - IN770AIR00MO000_MBS_DAI
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 106 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vỏ / Bao bì | Nhựa / Carton |
| Trong hộp | Gateway Intesis và hướng dẫn lắp đặt |
| Pin tích hợp | Không có (No battery) |
| Chứng nhận | CE, CB, UKPSTI, UL |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | No |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet IN770AIR00MO000_MBS_DAI | Bảng thông số kỹ thuật chi tiết của Daikin HVAC to Modbus TCP/RTU Application - Up to 64 Indoor Units. |
IN770AIR00MO000_MBS_DAI dùng để làm gì?
Điều khiển và giám sát hai chiều hệ thống điều hòa Daikin từ BMS, SCADA, PLC hoặc thiết bị Modbus client.
Mỗi gateway IN770AIR00MO000_MBS_DAI quản lý được bao nhiêu dàn lạnh?
Tối đa 64 dàn lạnh. Dòng IN770 có các license XXS (4), 00S (16), 00M (64) dàn lạnh và có thể nâng cấp license.
IN770AIR00MO000_MBS_DAI tương thích với dòng điều hòa nào?
Gateway tương thích với Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET).
Gateway hỗ trợ Modbus TCP hay Modbus RTU?
Cả hai. Gateway hoạt động như Modbus server và quản lý đồng thời Modbus TCP và Modbus RTU.
Thiết bị cấu hình bằng phần mềm nào?
Cấu hình bằng phần mềm Intesis MAPS với template có sẵn; có thể đổi giao thức sang BACnet, Modbus, KNX, MQTT hoặc Home Automation.
Nguồn cấp cho gateway như thế nào?
12 .. 36 VDC ±10% hoặc 24 VAC ±10% 50-60 Hz (khuyến nghị 24 VDC), công suất 3 W. Bộ nguồn không kèm theo sản phẩm.
