| Thông tin | Mô tả |
|---|---|

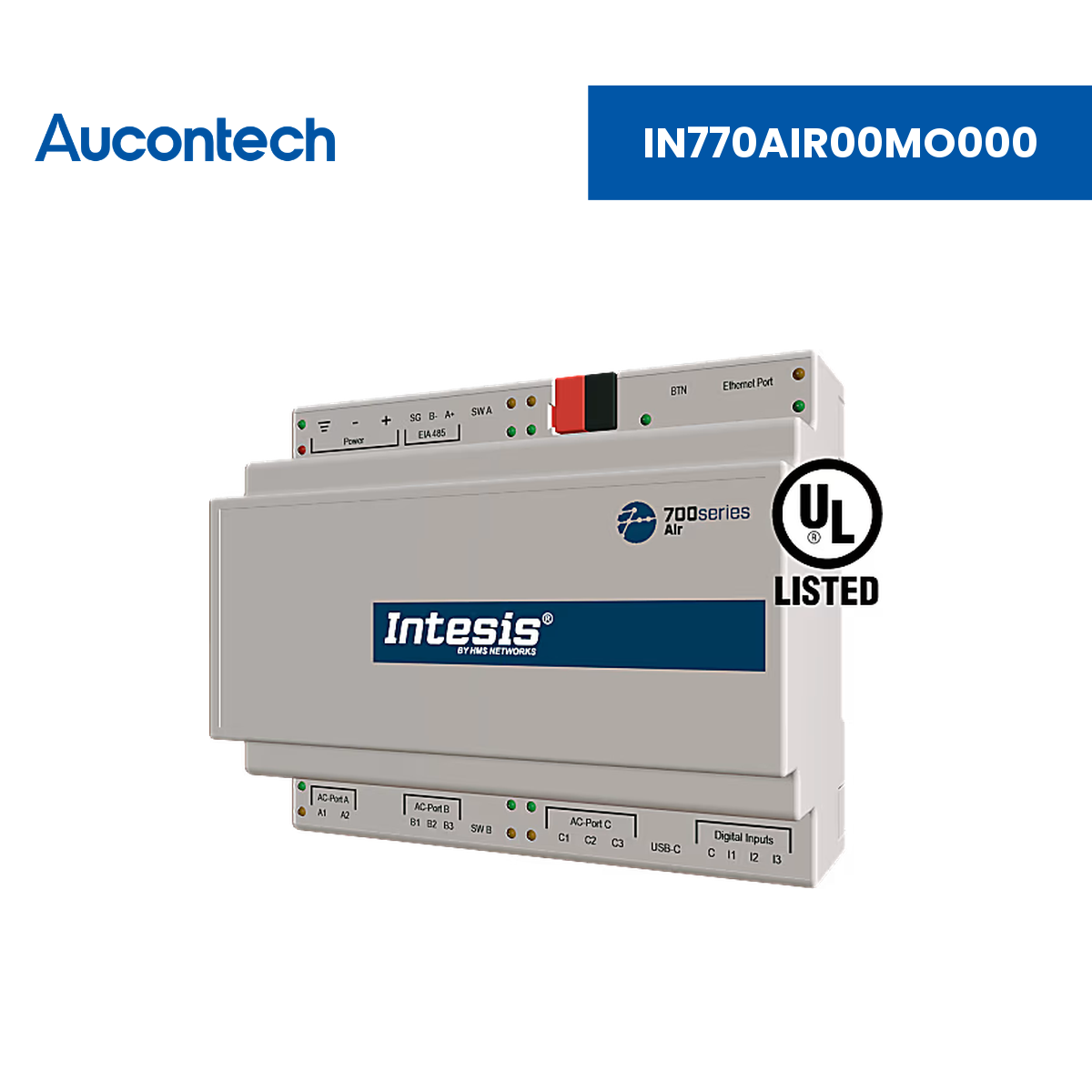

| Tên sản phẩm | Daikin HVAC systems to MQTT - Up to 64 Indoor Units |
| Mã sản phẩm | IN770AIR00MO000_MQT_DAI |
| Thương hiệu | Intesis - HMS Networks |
| Loại sản phẩm | Gateway tích hợp điều hòa Daikin vào MQTT (Intesis 700 Series Air - IN770) |
| Chức năng chính | Kết nối hệ thống điều hòa Daikin nhiều dàn lạnh lên nền tảng cloud và IoT qua MQTT để điều khiển, giám sát thời gian thực và tối ưu năng lượng. |
| Ứng dụng | Giám sát, điều khiển điều hòa Daikin trên AWS, Azure hoặc MQTT broker tiêu chuẩn (Mosquitto). |
| Giao thức hỗ trợ | MQTT (publisher & subscriber, QoS 0/1, SSL/TLS) |
| Dung lượng | Tối đa 64 dàn lạnh (indoor unit) trên một gateway |
| Tương thích điều hòa | Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET) |
| Cấu hình | Phần mềm Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mã hóa SSL/TLS | Bảo vệ dữ liệu hệ thống HVAC bằng các giao thức bảo mật tiêu chuẩn công nghiệp mới nhất. |
| Quản lý chứng chỉ từ xa | Tránh phải đến hiện trường, đơn giản hóa bảo trì mà vẫn đảm bảo an toàn và vận hành liên tục. |
| Hỗ trợ QoS 0 và QoS 1 | Lựa chọn mức truyền dữ liệu phù hợp, cân bằng giữa hiệu năng và độ chính xác dữ liệu. |
| Phiên MQTT duy trì (Persistent session) | Tắt Clean Session để giữ subscription và hàng đợi tin nhắn, giám sát HVAC liên tục kể cả khi mạng gián đoạn. |
| Giao tiếp hai chiều | Gateway vừa là MQTT publisher vừa là subscriber: gửi dữ liệu trạng thái thời gian thực và nhận lệnh từ hệ thống điều khiển. |
| Lựa chọn tín hiệu | Chỉ chọn các tín hiệu cần thiết của từng dàn lạnh để giảm tải broker và chi phí vận hành. |
| Chức năng scan | Scan bus HVAC để tự động phát hiện các dàn lạnh và tín hiệu điều khiển, bao gồm chỉ báo dàn nóng. |
| Topic định sẵn, mô hình dữ liệu thống nhất | Topic MQTT chuẩn hóa và mô hình dữ liệu không phụ thuộc hãng giúp tích hợp đơn giản, dễ mở rộng. |
| Kết nối các MQTT broker hàng đầu | Tích hợp với AWS, Azure và các broker MQTT tiêu chuẩn như Mosquitto. |
| Một phần cứng cho nhiều hãng và giao thức | Hỗ trợ tất cả các hãng hiện có trong dòng 700 Series Air và sẵn sàng cho các tích hợp mới. |
Giao tiếp & Kết nối - IN770AIR00MO000_MQT_DAI
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, EIA-485, KNX, Ethernet, cổng HVAC, ngõ vào nhị phân (tiếp điểm khô), cổng console USB |
| Đèn LED | Trạng thái gateway và truyền thông |
| Nút nhấn | Reset về mặc định (factory reset) |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Phần mềm cấu hình | Intesis MAPS |
| Dung lượng | Tối đa 64 dàn lạnh |
| Tương thích điều hòa | Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET) |
Nguồn cấp & Môi trường hoạt động - IN770AIR00MO000_MQT_DAI
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 12 .. 36 VDC ±10%, tối đa 250 mA; 24 VAC ±10%, 50-60 Hz, tối đa 127 mA (khuyến nghị 24 VDC) |
| Công suất tiêu thụ | 3 W |
| Đầu nối nguồn | 3 chân (3-pole) |
| Bộ nguồn | Không kèm theo |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu kho | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế để lắp trong tủ điện; nếu lắp ngoài tủ cần biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Thiết kế & Chứng nhận - IN770AIR00MO000_MQT_DAI
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 106 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vỏ / Bao bì | Nhựa / Carton |
| Trong hộp | Gateway Intesis và hướng dẫn lắp đặt |
| Pin tích hợp | Không có (No battery) |
| Chứng nhận | CE, CB, UKPSTI, UL |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | No |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet IN770AIR00MO000_MQT_DAI | Bảng thông số kỹ thuật chi tiết của Daikin HVAC systems to MQTT - Up to 64 Indoor Units. |
IN770AIR00MO000_MQT_DAI dùng để làm gì?
Kết nối hệ thống điều hòa Daikin nhiều dàn lạnh lên nền tảng cloud và IoT qua MQTT để điều khiển, giám sát thời gian thực và tối ưu năng lượng.
Mỗi gateway IN770AIR00MO000_MQT_DAI quản lý được bao nhiêu dàn lạnh?
Tối đa 64 dàn lạnh. Dòng IN770 có các license XXS (4), 00S (16), 00M (64) dàn lạnh và có thể nâng cấp license.
IN770AIR00MO000_MQT_DAI tương thích với dòng điều hòa nào?
Gateway tương thích với Daikin SKY Air, VRV, VRV Hydro Box, HRV và Air curtains (bus DIII-NET).
IN770AIR00MO000_MQT_DAI kết nối được với những MQTT broker nào?
Gateway kết nối được với AWS, Azure và các MQTT broker tiêu chuẩn như Mosquitto, hỗ trợ QoS 0/1 và mã hóa SSL/TLS.
Thiết bị cấu hình bằng phần mềm nào?
Cấu hình bằng phần mềm Intesis MAPS với template có sẵn; có thể đổi giao thức sang BACnet, Modbus, KNX, MQTT hoặc Home Automation.
Nguồn cấp cho gateway như thế nào?
12 .. 36 VDC ±10% hoặc 24 VAC ±10% 50-60 Hz (khuyến nghị 24 VDC), công suất 3 W. Bộ nguồn không kèm theo sản phẩm.
