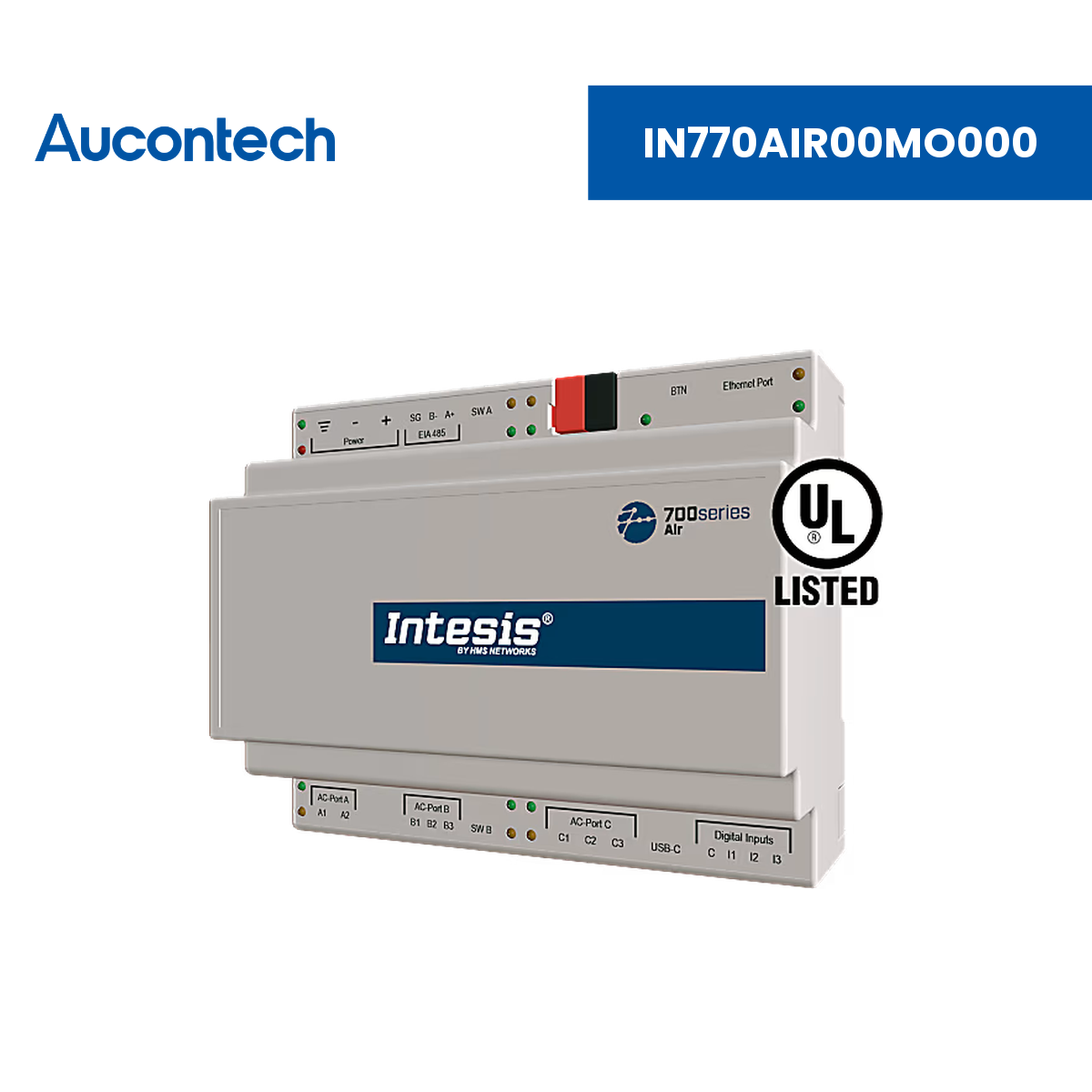

IN770AIR00MO000_KNX_BOS | Bosch Commercial & VRF systems to KNX Application - Up to 64 Indoor Units | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Bosch Commercial & VRF systems to KNX Application - Up to 64 Indoor Units |
| Mã sản phẩm | IN770AIR00MO000_KNX_BOS |
| Thương hiệu | Intesis - HMS Networks |
| Loại sản phẩm | Gateway tích hợp điều hòa Bosch vào KNX (Intesis 700 Series Air - IN770) |
| Chức năng chính | Điều khiển và giám sát hai chiều hệ thống điều hòa Bosch từ hệ thống KNX. |
| Ứng dụng | Tích hợp điều hòa Bosch vào nhà thông minh và tòa nhà sử dụng KNX. |
| Giao thức hỗ trợ | KNX (hỗ trợ các datapoint chuẩn KNX - DPT) |
| Dung lượng | Tối đa 64 dàn lạnh (indoor unit) trên một gateway |
| Tương thích điều hòa | Bosch Air Flux và Mini-VRF |
| Cấu hình | Phần mềm Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tương thích KNX toàn diện | Hỗ trợ các datapoint chuẩn KNX (DPT) giúp tích hợp đơn giản vào hệ thống KNX. |
| Kết nối trực tiếp bus dàn nóng | Gateway kết nối trực tiếp vào bus truyền thông của dàn nóng, một gateway duy nhất truy cập tập trung toàn bộ hệ thống HVAC, giảm vật tư và công lắp đặt. |
| Rút ngắn thời gian chạy thử | Chức năng scan bus tự động tìm toàn bộ dàn lạnh kết nối cùng tín hiệu điều khiển, bao gồm cả chỉ báo dàn nóng. |
| Tối ưu năng lượng | Thuật toán ước tính công suất (Power Estimation Algorithm) cho phép ước tính điện năng tiêu thụ của từng dàn lạnh. |
| License linh hoạt theo quy mô | Chọn license phù hợp (XXS - 4 dàn lạnh, 00S - 16 dàn lạnh, 00M - 64 dàn lạnh) hoặc nâng cấp license hiện có theo quy mô và ngân sách dự án. |
| Tương thích rộng | Gateway tương thích với Bosch Air Flux và Mini-VRF. |
| Cấu hình nhanh với Intesis MAPS | Chọn template có sẵn, không cần map tín hiệu thủ công. |
| Cập nhật tự động | Phần mềm Intesis MAPS và firmware gateway đều được cập nhật tự động để cải thiện tính năng. |
Giao tiếp & Kết nối - IN770AIR00MO000_KNX_BOS
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, EIA-485, KNX, Ethernet, cổng HVAC, ngõ vào nhị phân (tiếp điểm khô), cổng console USB |
| Đèn LED | Trạng thái gateway và truyền thông |
| Nút nhấn | Reset về mặc định; công tắc chế độ Normal/Programming (cho KNX) |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Phần mềm cấu hình | Intesis MAPS |
| Dung lượng | Tối đa 64 dàn lạnh |
| Tương thích điều hòa | Bosch Air Flux và Mini-VRF |
Nguồn cấp & Môi trường hoạt động - IN770AIR00MO000_KNX_BOS
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 12 .. 36 VDC ±10%, tối đa 250 mA; 24 VAC ±10%, 50-60 Hz, tối đa 127 mA (khuyến nghị 24 VDC) |
| Công suất tiêu thụ | 3 W |
| Đầu nối nguồn | 3 chân (3-pole) |
| Bộ nguồn | Không kèm theo |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu kho | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế để lắp trong tủ điện; nếu lắp ngoài tủ cần biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Thiết kế & Chứng nhận - IN770AIR00MO000_KNX_BOS
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 106 × 90 × 58 mm |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vỏ / Bao bì | Nhựa / Carton |
| Trong hộp | Gateway Intesis và hướng dẫn lắp đặt |
| Pin tích hợp | Không có (No battery) |
| Chứng nhận | CE, CB, UKPSTI, UL |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | No |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet IN770AIR00MO000_KNX_BOS | Bảng thông số kỹ thuật chi tiết của Bosch Commercial & VRF systems to KNX Application - Up to 64 Indoor Units. |
IN770AIR00MO000_KNX_BOS dùng để làm gì?
Điều khiển và giám sát hai chiều hệ thống điều hòa Bosch từ hệ thống KNX.
Mỗi gateway IN770AIR00MO000_KNX_BOS quản lý được bao nhiêu dàn lạnh?
Tối đa 64 dàn lạnh. Dòng IN770 có các license XXS (4), 00S (16), 00M (64) dàn lạnh và có thể nâng cấp license.
IN770AIR00MO000_KNX_BOS tương thích với dòng điều hòa nào?
Gateway tương thích với Bosch Air Flux và Mini-VRF.
Gateway tích hợp vào KNX như thế nào?
Gateway hỗ trợ các datapoint chuẩn KNX (DPT) và có công tắc chế độ Normal/Programming dành cho KNX.
Thiết bị cấu hình bằng phần mềm nào?
Cấu hình bằng phần mềm Intesis MAPS với template có sẵn; có thể đổi giao thức sang BACnet, Modbus, KNX, MQTT hoặc Home Automation.
Nguồn cấp cho gateway như thế nào?
12 .. 36 VDC ±10% hoặc 24 VAC ±10% 50-60 Hz (khuyến nghị 24 VDC), công suất 3 W. Bộ nguồn không kèm theo sản phẩm.
