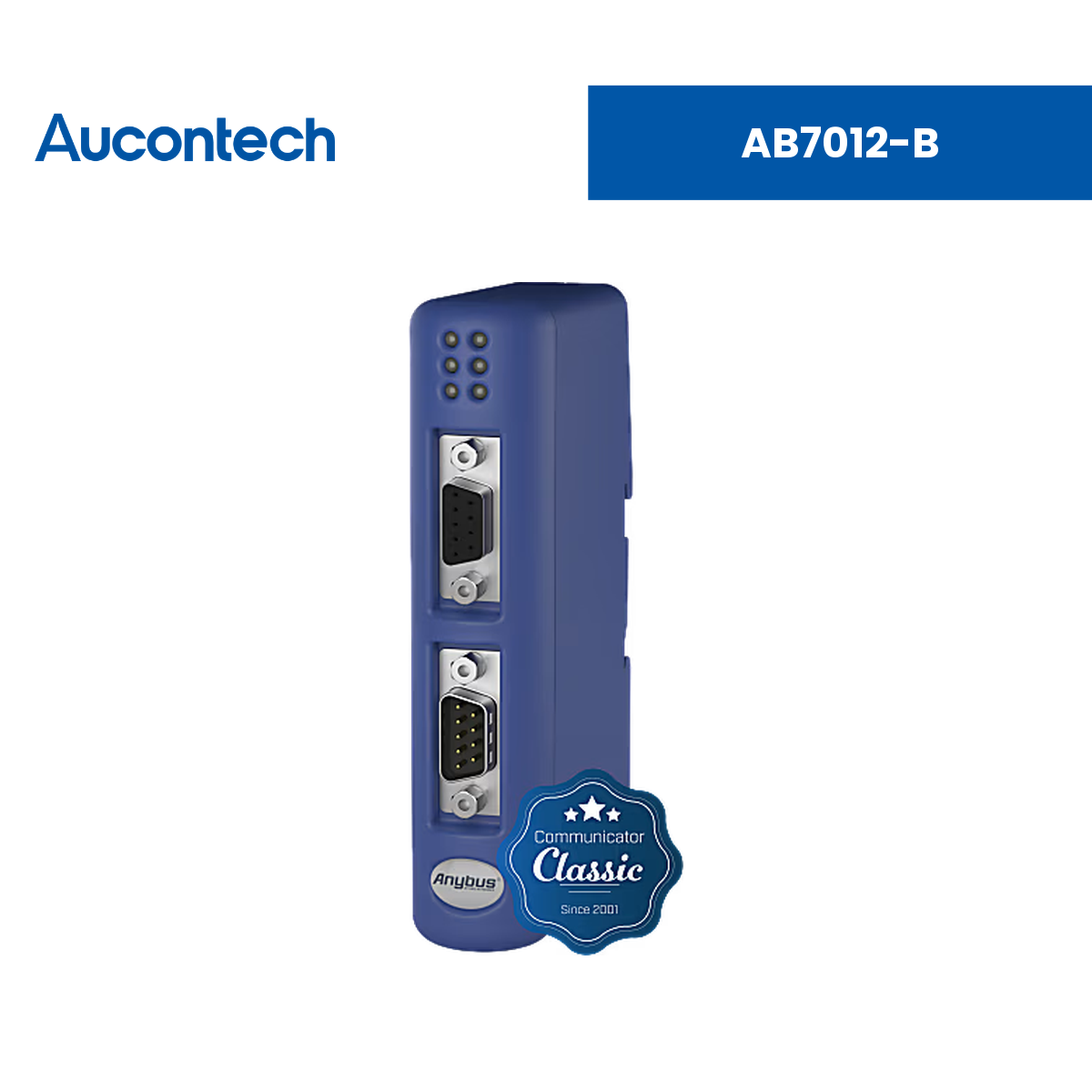

AB7012-B | Anybus Communicator - Serial Master to Interbus | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus Communicator - Serial Master to Interbus |
| Mã sản phẩm | AB7012-B |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) |
| Chức năng chính | Chuyển đổi giao thức Serial (nối tiếp) sang mạng Interbus. Cho phép kết nối liền mạch các thiết bị RS-232/485 với các hệ thống điều khiển Interbus, đảm bảo truyền tải dữ liệu bảo mật, tốc độ cao và đáng tin cậy. |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tích hợp thiết bị không can thiệp | Kết nối các thiết bị công nghiệp chuẩn Serial vào hệ thống điều khiển Interbus một cách dễ dàng mà không đòi hỏi chỉnh sửa phần cứng hay mã nguồn. |
| Hỗ trợ linh hoạt giao thức Serial | Hỗ trợ cấu hình Modbus RTU Master tiêu chuẩn, DF1, cùng khả năng tùy chỉnh khung truyền tin cho các giao thức độc quyền dạng Yêu cầu/Phản hồi và Sản xuất/Tiêu thụ. |
| Tự động nhận diện mạng Interbus | Cung cấp tính năng tự động phát hiện địa chỉ máy tớ (Automatic slave address detection) trên mạng Interbus, giúp giảm thiểu thời gian thiết lập thủ công. |
| Thiết kế công nghiệp tối giản | Vỏ máy siêu mỏng chuẩn IP20 tối ưu cho việc lắp đặt trên thanh ray DIN-rail, lý tưởng cho không gian tủ điện chật hẹp. |
Mạng Serial / Modbus-RTU (Client / Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Client / Master |
| Kết nối vật lý | Hỗ trợ chuẩn RS-232, RS-422, và RS-485 |
| Giao thức & Chức năng | Standard Modbus RTU Master, DF1, Custom Request/Response, Custom Produce/Consume. Định dạng khung truyền: 7 hoặc 8 data bit; None/Odd/Even Parity; 1 hoặc 2 stop bit; Clear/Freeze |
| Mã lệnh Modbus-RTU hỗ trợ | 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 15, 16, 17, 20, 21, 22, 24 |
| Tốc độ truyền (Baud Rate) | Từ 1200 bit/s đến 57600 bit/s |
| Kích thước dữ liệu | Input tối đa: 512 bytes | Output tối đa: 512 bytes |
| Số lượng điểm nút (Nodes) | Tối đa 31 nodes |
Mạng Interbus (Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave |
| Tính năng hỗ trợ | Tuân thủ EN 50170; Hỗ trợ giao thức PCP V.2.0 (0, 1, 2, hoặc 4 words); Tự động nhận diện địa chỉ máy tớ |
| Tốc độ truyền mạng | Từ 500 kbit/s đến 2 Mbit/s |
| Kích thước dữ liệu I/O | Input: 20 bytes dữ liệu quy trình (Lên đến 512 bytes nếu sử dụng PCP) Output: 20 bytes dữ liệu quy trình (Lên đến 512 bytes nếu sử dụng PCP) |
Giao diện & Cổng kết nối ngoại vi
| Thông số | Giá trị |
|---|---|
| Cổng kết nối thiết bị | 1x cổng D-sub 9-pin Female (cho kết nối Serial). Dành cho mạng Interbus có 1x cổng D-sub 9-pin Male và 1x cổng D-sub 9-pin Female |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-10% đến +10%) thông qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện (TRUE), bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 100mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm | 0-95% (không ngưng tụ) |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Độ cao hoạt động tối đa | Lên đến 2000 mét |
| Lớp vỏ & Lắp đặt | Nhựa PC ABS chống cháy (chuẩn UL 94), cấp bảo vệ IP20. Thiết kế lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Chứng nhận toàn cầu | CE, RoHS, UL, WEEE |
| An toàn môi trường nguy hiểm | Ord.Loc UL508, CSA C22.2 No. 14-10; Haz. Loc CL I DIV2 GP A,B,C,D; ANSI/ISA 12.12.01; CSA C22.2 No. 213 |
| Tiêu chuẩn môi trường & EMC | Tuân thủ EN 50082-2, EN 55011, EN 61000-6-2 và loạt chuẩn EN 61000-4-x |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus Communicator AB7012-B | Bảng thông số kỹ thuật chi tiết của bộ chuyển đổi giao thức Serial (Master) sang mạng Interbus. |
| User Manual | Tài liệu hướng dẫn sử dụng chi tiết cách thức cấu hình, thiết lập và vận hành thiết bị. |
| Installation Guide | Hướng dẫn lắp đặt phần cứng, sơ đồ đấu dây nguồn và tín hiệu nhanh chóng tại hiện trường. |
Thiết bị có thể kết nối với các chuẩn vật lý Serial nào?
Thiết bị hỗ trợ kết nối đa năng với cả 3 chuẩn truyền thông Serial phổ biến: RS-232, RS-422, và RS-485.
Mạng Interbus có yêu cầu tôi phải gán địa chỉ MAC/IP bằng tay không?
Không. Gateway Anybus Communicator AB7012-B được trang bị tính năng "Automatic slave address detection" (tự động phát hiện địa chỉ máy tớ) trên mạng Interbus, giúp đơn giản hóa quá trình lắp đặt và cấu hình cho người dùng.
Kích thước dữ liệu I/O truyền trên mạng Interbus là bao nhiêu?
Mặc định thiết bị có thể truyền 20 bytes dữ liệu quá trình (Process data) cho mỗi chiều In và Out. Tuy nhiên, nếu bạn kích hoạt giao thức PCP V.2.0, kích thước dữ liệu có thể được mở rộng lên tới 512 bytes cho mỗi chiều.
