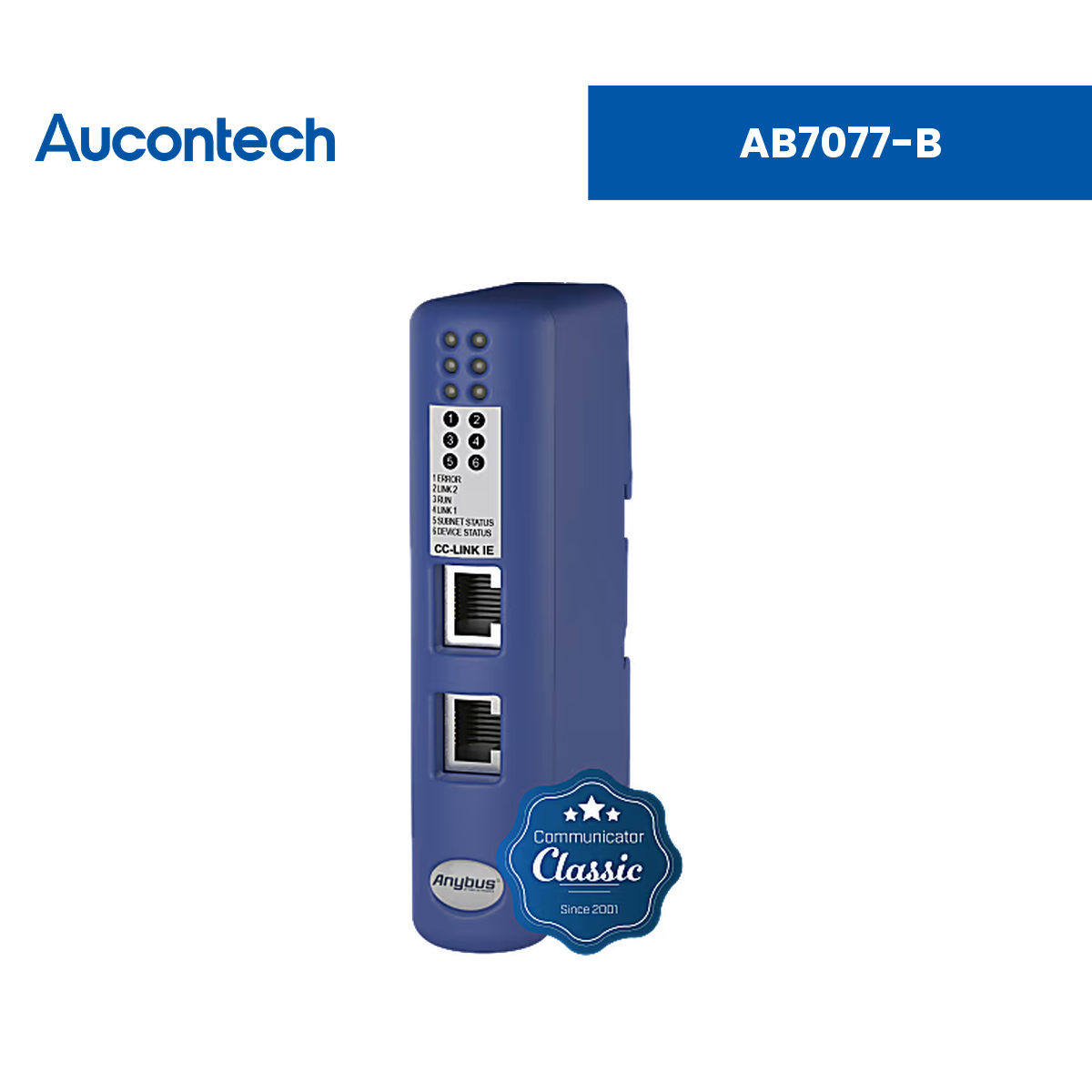

AB7077-B | Anybus Communicator - Serial Master to CC-Link IE Field | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus Communicator - Serial Master to CC-Link IE Field |
| Mã sản phẩm | AB7077-B |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) |
| Chức năng chính | Chuyển đổi giao thức Serial (nối tiếp) sang mạng CC-Link IE Field. Cho phép kết nối mọi thiết bị RS-232/485 với hệ thống điều khiển CC-Link IE Field, đảm bảo truyền dữ liệu tin cậy, bảo mật và tốc độ cao. |
| Tính năng | Mô tả chi tiết |
|---|---|
| Không cần thay đổi phần cứng/phần mềm | Cấu hình sẵn cho Modbus RTU với trình hướng dẫn 6 bước, không cần viết script hay tự xây dựng khung truyền Modbus. |
| Chuyển đổi giao thức chuẩn & độc quyền | Chuyển đổi Modbus RTU, DF1 hoặc các giao thức độc quyền dạng Request/Response, Produce/Consume chỉ trong vài phút. |
| Tăng hiệu suất PLC | Chuyển đổi giao thức thông minh, trình bày dữ liệu Serial cho PLC dưới dạng dữ liệu I/O dễ xử lý. |
| Thiết kế công nghiệp nhỏ gọn | Chuẩn IP20, lắp trên DIN-rail, dễ đặt gần thiết bị giúp giảm đi dây. |
| Save & Load cấu hình | Lưu cấu hình đã hoàn thiện để tái sử dụng cho các công trình khác. |
| Daisy chaining | 2 cổng Ethernet switch cho phép đấu nối tiếp, không cần switch ngoài. |
Mạng Serial / Modbus-RTU (Client / Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Client / Master |
| Kết nối vật lý | RS-232, RS-422, RS-485 qua 1x cổng D-sub 9-pin Female |
| Giao thức & Chức năng | Standard Modbus RTU Master, DF1, Custom Request/Response, Custom Produce/Consume, giao dịch kích hoạt theo trigger. Khung truyền: 7 hoặc 8 data bit; None/Odd/Even Parity; 1 hoặc 2 stop bit; Clear/Freeze |
| Mã lệnh Modbus-RTU hỗ trợ | 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 15, 16, 17, 20, 21, 22, 24 |
| Tốc độ truyền (Baud Rate) | 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 35700, 38400, 57600 bit/s |
| Kích thước dữ liệu | Input tối đa: 512 bytes | Output tối đa: 512 bytes |
| Số lượng điểm nút (Nodes) | Tối đa 31 nodes |
Mạng CC-Link IE Field (Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave |
| Chức năng | Intelligent Device Station |
| Băng thông | 1 Gbit/s (cố định) |
| Kích thước dữ liệu I/O | Input: 512 bytes | Output: 512 bytes |
| Cổng kết nối | 2x RJ45 |
| Cài đặt | 1x DIP switch 8 vị trí chọn Station Number |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-10% đến +10%) qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện, bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 100mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm | 0-95% (không ngưng tụ) |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Kích thước & khối lượng đóng gói | 135 × 55 × 170 mm, 300 g |
| Độ cao lắp đặt tối đa | Lên đến 2000 mét |
| Lớp vỏ & Lắp đặt | Nhựa PC ABS (UL 94), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Chứng nhận | CE, UL, WEEE, RoHS |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 No. 14-10; E203225: Haz.Loc CL I DIV2 GP A,B,C,D, ANSI/ISA 12.12.01, CSA C22.2 No. 213 |
| Tiêu chuẩn môi trường & EMC | EN 50082-2, EN 55011, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus Communicator AB7077-B | Bảng thông số kỹ thuật chi tiết của Anybus Communicator - Serial Master to CC-Link IE Field. |
Thiết bị kết nối được với các chuẩn Serial nào?
Thiết bị hỗ trợ RS-232, RS-422 và RS-485 qua cổng D-sub 9-pin Female, tối đa 31 nodes.
Kích thước dữ liệu trao đổi với PLC CC-Link IE Field là bao nhiêu?
Thiết bị hỗ trợ 512 bytes Input và 512 bytes Output trên mạng CC-Link IE Field, băng thông cố định 1 Gbit/s.
Cài đặt Station Number trên mạng CC-Link IE Field như thế nào?
Station Number được cài đặt bằng bộ DIP switch 8 vị trí trên thiết bị.
