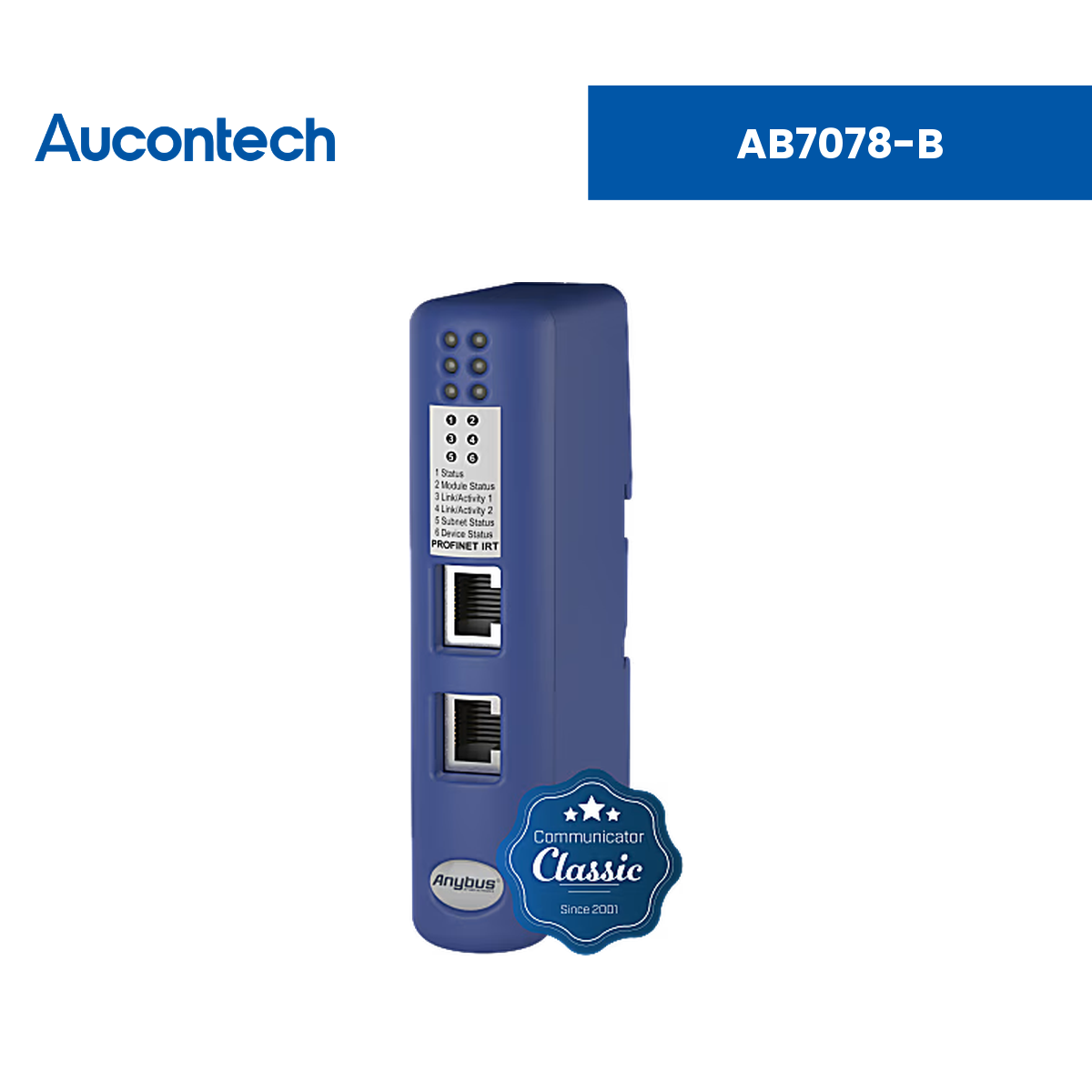

AB7078-B | Anybus Communicator - Serial Master to PROFINET-IRT | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus Communicator - Serial Master to PROFINET-IRT |
| Mã sản phẩm | AB7078-B |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) |
| Chức năng chính | Chuyển đổi giao thức Serial (nối tiếp) sang mạng PROFINET-IRT. Cho phép kết nối mọi thiết bị RS-232/485 với hệ thống điều khiển PROFINET-IRT, đảm bảo truyền dữ liệu tin cậy, bảo mật và tốc độ cao. |
| Tính năng | Mô tả chi tiết |
|---|---|
| Không cần thay đổi phần cứng/phần mềm | Cấu hình sẵn cho Modbus RTU với trình hướng dẫn 6 bước, không cần viết script hay tự xây dựng khung truyền Modbus. |
| Chuyển đổi giao thức chuẩn & độc quyền | Chuyển đổi Modbus RTU, DF1 hoặc các giao thức độc quyền dạng Request/Response, Produce/Consume chỉ trong vài phút. |
| Tăng hiệu suất PLC | Chuyển đổi giao thức thông minh, trình bày dữ liệu Serial cho PLC dưới dạng dữ liệu I/O dễ xử lý. |
| Thiết kế công nghiệp nhỏ gọn | Chuẩn IP20, lắp trên DIN-rail, dễ đặt gần thiết bị giúp giảm đi dây. |
| Save & Load cấu hình | Lưu cấu hình đã hoàn thiện để tái sử dụng cho các công trình khác. |
| Daisy chaining | 2 cổng Ethernet switch cho phép đấu nối tiếp, không cần switch ngoài. |
Mạng Serial / Modbus-RTU (Client / Master)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Client / Master |
| Kết nối vật lý | RS-232, RS-422, RS-485 qua 1x cổng D-sub 9-pin Female |
| Giao thức & Chức năng | Standard Modbus RTU Master, DF1, Custom Request/Response, Custom Produce/Consume, giao dịch kích hoạt theo trigger. Khung truyền: 7 hoặc 8 data bit; None/Odd/Even Parity; 1 hoặc 2 stop bit; Clear/Freeze |
| Mã lệnh Modbus-RTU hỗ trợ | 1, 2, 3, 4, 5, 6, 7, 8, 11, 12, 15, 16, 17, 20, 21, 22, 24 |
| Tốc độ truyền (Baud Rate) | 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 35700, 38400, 57600 bit/s |
| Kích thước dữ liệu | Input tối đa: 512 bytes | Output tối đa: 512 bytes |
| Số lượng điểm nút (Nodes) | Tối đa 31 nodes |
Mạng PROFINET (Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave |
| Chức năng hỗ trợ | IRT; SNMP |
| File cấu hình | GSDML |
| Băng thông | 100 Mbit full duplex, chu kỳ xuống tới 1 ms |
| Kích thước dữ liệu I/O | Input: 512 bytes | Output: 512 bytes |
| Cổng kết nối | 2x RJ45 |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-10% đến +10%) qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện, bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 100mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| Độ ẩm | 0-95% (không ngưng tụ) |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 120 × 75 mm |
| Khối lượng tịnh | 150 g |
| Kích thước & khối lượng đóng gói | 135 × 55 × 170 mm, 300 g |
| Độ cao lắp đặt tối đa | Lên đến 2000 mét |
| Lớp vỏ & Lắp đặt | Nhựa PC ABS (UL 94), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Chứng nhận | CE, UL, WEEE, RoHS |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 No. 14-10; E203225: Haz.Loc CL I DIV2 GP A,B,C,D, ANSI/ISA 12.12.01, CSA C22.2 No. 213 |
| Tiêu chuẩn môi trường & EMC | EN 50082-2, EN 55011, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus Communicator AB7078-B | Bảng thông số kỹ thuật chi tiết của Anybus Communicator - Serial Master to PROFINET-IRT. |
Thiết bị kết nối được với các chuẩn Serial nào?
Thiết bị hỗ trợ RS-232, RS-422 và RS-485 qua cổng D-sub 9-pin Female, tối đa 31 nodes.
Thiết bị có file cấu hình cho PLC PROFINET không?
Có. Thiết bị cung cấp file GSDML để khai báo trong phần mềm cấu hình PROFINET.
Thiết bị đạt chu kỳ truyền bao nhiêu trên mạng PROFINET-IRT?
Thiết bị hoạt động ở 100 Mbit full duplex với chu kỳ xuống tới 1 ms, dữ liệu 512 bytes Input và 512 bytes Output.
