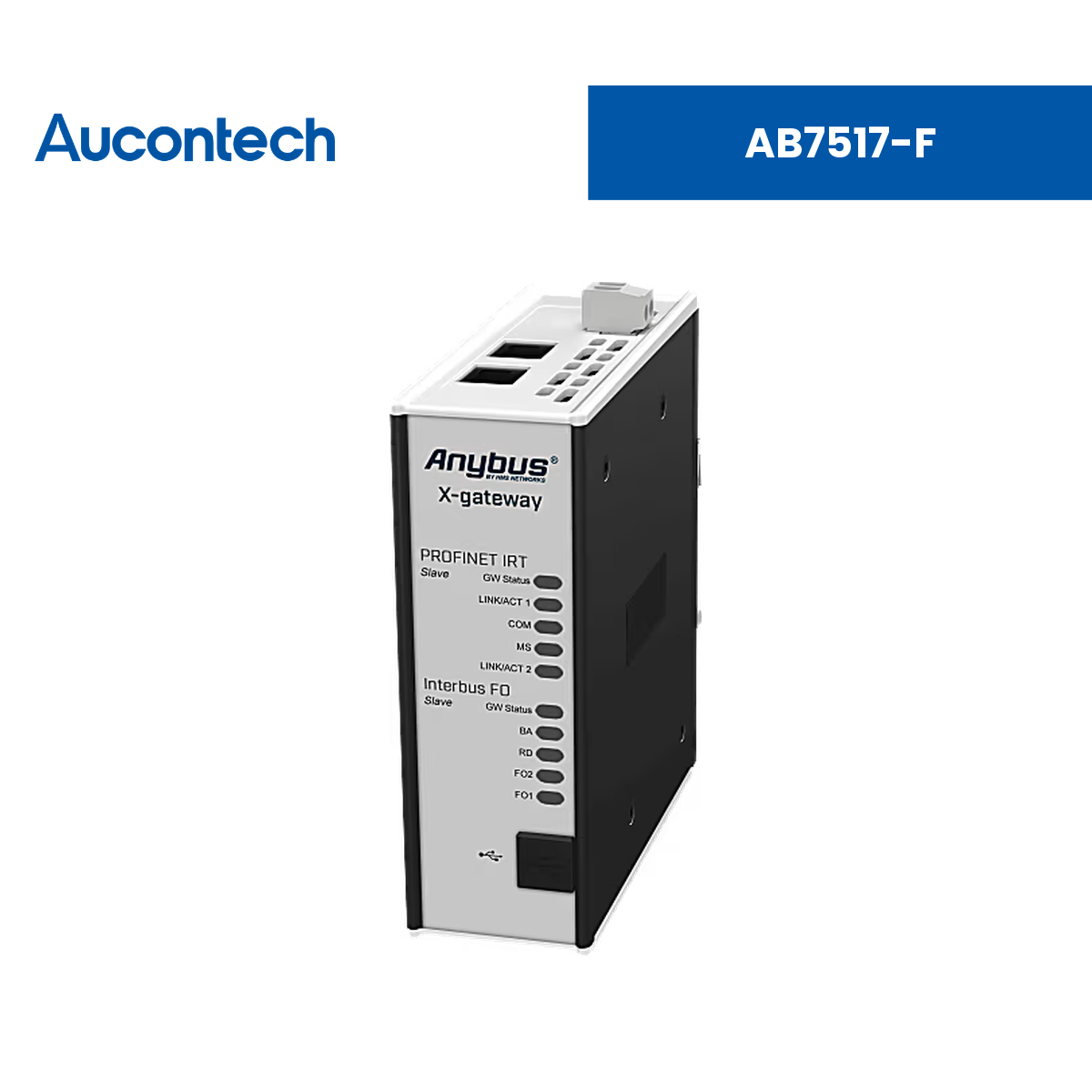

AB7517-F | Anybus X-gateway - PROFINET-IRT Device - InterBus Fiber Optic | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus X-gateway - PROFINET-IRT Device - InterBus Fiber Optic |
| Mã sản phẩm | AB7517-F |
| Thương hiệu | Anybus (HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (gateway) PROFINET-IRT Device sang InterBus Fiber Optic Slave |
| Chức năng chính | Kết nối bất kỳ hệ thống PROFINET-IRT nào với hệ thống điều khiển InterBus FO, truyền dữ liệu I/O tuần hoàn tốc độ cao giữa hai mạng. |
| Ứng dụng | Tích hợp giữa hệ thống tự động hóa PROFINET-IRT và hệ thống điều khiển InterBus dùng cáp quang. |
| Giao thức hỗ trợ | PROFINET-IRT (Slave) và INTERBUS Fiber Optic (Slave) |
| Dung lượng dữ liệu | 512 byte vào/ra (PROFINET); 20 byte dữ liệu quá trình vào/ra (512 byte với PCP) phía INTERBUS |
| Phần mềm đi kèm | Anybus Configuration Manager |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mở rộng thị trường | Tiếp cận thị trường dùng giao thức khác mà không phải thay đổi phần cứng hay phần mềm, giảm thời gian đưa sản phẩm ra thị trường và chi phí phát triển. |
| Không cần khe cắm PLC | Gateway không chiếm khe cắm card trong hệ thống điều khiển, chừa chỗ cho thiết bị khác. |
| Thiết kế gọn | Chuẩn IP20, lắp DIN-rail, có thể đặt gần thiết bị kết nối, giảm đi dây. |
| Cấu hình dễ, không cần lập trình | Thiết lập kết nối giữa hai mạng nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm. |
| Tăng hiệu suất PLC | Truyền nhanh dữ liệu I/O tuần hoàn giữa hai mạng, giảm tải tính toán cho PLC. |
| Quản lý vòng đời | HMS duy trì mọi thành phần của gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
| Bảo hành 3 năm | Gateway được thiết kế bền bỉ, bảo hành 3 năm. |
Giao thức PROFINET - AB7517-F
| Thông số | Giá trị |
|---|---|
| Chế độ | Slave |
| Chức năng hỗ trợ | IRT, SNMP |
| File cấu hình | GSDML |
| Băng thông | 100 Mbit full duplex, chu kỳ tới 1 ms |
| Dữ liệu vào | 512 byte |
| Dữ liệu ra | 512 byte |
Giao thức INTERBUS - Fiber Optic - AB7517-F
| Thông số | Giá trị |
|---|---|
| Chế độ | Slave |
| Chức năng hỗ trợ | EN 50170; cáp quang theo IEC 874-2 và DIN 47258; PCP V.2.0 (0, 1, 2 hoặc 4 word); tự động nhận địa chỉ slave |
| Môi trường truyền dẫn | Sợi quang nhựa (lõi 980 µm, vỏ 1000 µm); sợi HCS (thủy tinh) (lõi 200 µm, vỏ 230 µm) |
| Tốc độ baud | 500 kbit/s – 2 Mbit/s |
| Dữ liệu vào | 20 byte dữ liệu quá trình (512 byte với PCP) |
| Dữ liệu ra | 20 byte dữ liệu quá trình (512 byte với PCP) |
Giao tiếp & Kết nối - AB7517-F
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2× RJ45, 1× HFBR-2505C và 1× HFBR-1505C (đầu nối mạng cáp quang), cổng cấu hình USB-B |
| Đầu nối nguồn | Phoenix 2 chân, bước 5.08 |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - AB7517-F
| Thông số | Giá trị |
|---|---|
| Điện áp vào | 24 VDC (-20% đến +20%) |
| Dòng tiêu thụ điển hình | 200 mA @ 24 VDC |
| Dòng tiêu thụ tối đa | 400 mA @ 24 VDC |
| Bảo vệ ngược cực | Có |
| Bảo vệ ngắn mạch | Có |
| Cách ly | Có |
| Nhiệt độ hoạt động | -25°C đến 65°C |
| Nhiệt độ lưu kho | -40°C đến 85°C |
Kích thước & Lắp đặt - AB7517-F
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 44 × 127 × 114 mm |
| Khối lượng tịnh | 400 g |
| Kích thước đóng gói | 17 × 9 × 19 mm |
| Khối lượng đóng gói | 600 g |
| Lắp đặt | DIN-rail (chuẩn EN 50022) |
| Vật liệu vỏ | Nhôm, nhựa |
| Cấp bảo vệ | IP20 |
Chứng nhận & Tiêu chuẩn - AB7517-F
| Thông số | Giá trị |
|---|---|
| Chứng nhận | CE, UL, WEEE, RoHS |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 NO. 142 |
| Tiêu chuẩn EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 55022 Class A, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| RoHS | Có |
| Phân loại WEEE | IT and telecommunications equipment |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Dual Usage | No |
| Bảo hành | 3 năm |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB7517-F | Bảng thông số kỹ thuật chi tiết của Anybus X-gateway - PROFINET-IRT Device - InterBus Fiber Optic. |
AB7517-F dùng để làm gì?
AB7517-F là bộ chuyển đổi giao thức kết nối hệ thống PROFINET-IRT với hệ thống điều khiển InterBus cáp quang (FO).
AB7517-F dùng loại cáp quang nào?
Gateway hỗ trợ sợi quang nhựa (lõi 980 µm, vỏ 1000 µm) và sợi HCS thủy tinh (lõi 200 µm, vỏ 230 µm), đầu nối HFBR-2505C và HFBR-1505C.
Tốc độ INTERBUS hỗ trợ là bao nhiêu?
Từ 500 kbit/s đến 2 Mbit/s.
Dung lượng dữ liệu trao đổi là bao nhiêu?
Phía PROFINET 512 byte vào và 512 byte ra; phía INTERBUS 20 byte dữ liệu quá trình mỗi chiều (512 byte với PCP).
Nguồn cấp của AB7517-F là bao nhiêu?
24 VDC (±20%), dòng tiêu thụ điển hình 200 mA, tối đa 400 mA, qua đầu nối Phoenix 2 chân 5.08.
AB7517-F hoạt động trong dải nhiệt độ nào?
Nhiệt độ hoạt động từ -25°C đến 65°C, nhiệt độ lưu kho từ -40°C đến 85°C.
