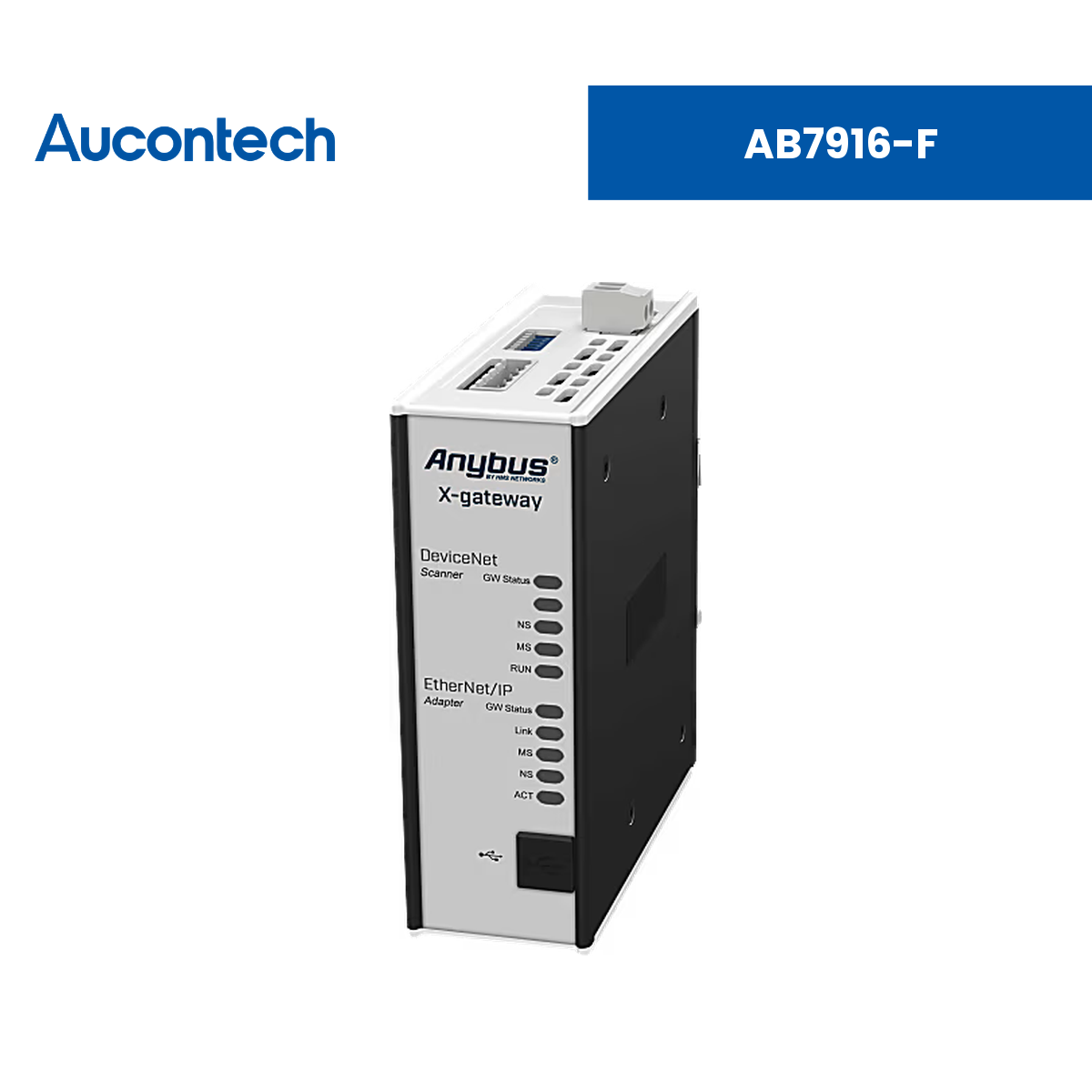

AB7916-F | Anybus X-gateway - DeviceNet Scanner - EtherNet/IP Adapter | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus X-gateway - DeviceNet Scanner - EtherNet/IP Adapter |
| Mã sản phẩm | AB7916-F |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) – Anybus X-gateway |
| Chức năng chính | Bộ chuyển đổi giao thức kết nối thiết bị/máy DeviceNet với PLC EtherNet/IP; có thể dùng khi không có sẵn hệ thống điều khiển DeviceNet. |
| Ứng dụng | Tích hợp thiết bị DeviceNet vào hệ thống điều khiển EtherNet/IP khi không có sẵn master DeviceNet. |
| Giao thức hỗ trợ | DeviceNet Scanner/Master; EtherNet/IP Adapter (Level 2 I/O Server CIP) |
| Phần mềm đi kèm | Anybus Configuration Manager (đi kèm, không cần lập trình) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Mở rộng thị trường | Tiếp cận thị trường dùng giao thức khác mà không cần thay đổi phần cứng hay phần mềm, rút ngắn thời gian ra thị trường và giảm chi phí phát triển. |
| Không cần khe cắm card PLC | Gateway không chiếm khe cắm card trong hệ thống điều khiển, để dành chỗ cho thiết bị khác. |
| Cấu hình dễ – không cần lập trình | Thiết lập kết nối giữa mạng DeviceNet và EtherNet/IP nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm. |
| Tăng hiệu suất PLC | Truyền nhanh dữ liệu I/O tuần hoàn giữa hai mạng, giảm tải các tính toán bổ sung cho PLC. |
| Thiết kế công nghiệp nhỏ gọn | Chuẩn IP20, lắp trên DIN-rail, dễ đặt gần thiết bị giúp giảm đi dây. |
| Quản lý vòng đời sản phẩm | HMS duy trì mọi thành phần của gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
Mạng DeviceNet (Scanner)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Scanner / Master |
| Chức năng | Communications Adapter profile 12; Bit strobe; Polling; Cyclic; COS; LiveList |
| Số adapter tối đa | 63 |
| Tốc độ truyền | 125-500 kbit/s |
| Kích thước dữ liệu I/O | Input: 512 bytes | Output: 512 bytes |
Mạng EtherNet/IP (Adapter)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Adapter / Slave |
| Chức năng | EtherNet/IP Level 2 I/O Server CIP; Daisy chaining; QoS; DNS |
| File cấu hình | EDS |
| Băng thông | 10/100 Mbit |
| Kích thước dữ liệu I/O | Input: 509 bytes | Output: 505 bytes |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 1x đầu cắm 5-pin Phoenix plug (5.08), 2x RJ45, cổng cấu hình USB-B |
| DIP & Rotary switch | 1x DIP switch 8 vị trí cài đặt MacID + Baud rate |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-20% đến +20%) qua đầu cắm 2-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện (Isolation), bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 200mA @ 24V DC. Tối đa: 400mA @ 24V DC |
| Nhiệt độ hoạt động | -25°C đến 65°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 44 × 127 × 114 mm |
| Khối lượng tịnh | 420 g |
| Kích thước & khối lượng đóng gói | 155 × 75 × 200 mm, 600 g |
| Lớp vỏ & Lắp đặt | Vỏ nhôm và nhựa (Aluminium, Plastic), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| Chứng nhận | UL, RoHS, WEEE |
| Thông tin UL | E214107: Ord.Loc UL508, CSA C22.2 No. 142 |
| Tiêu chuẩn môi trường & EMC | EN 61000-6-4, EN 55016-2-3 Class A, EN 55022 Class A, EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB7916-F | Bảng thông số kỹ thuật chi tiết của Anybus X-gateway - DeviceNet Scanner - EtherNet/IP Adapter. |
AB7916-F dùng để làm gì?
Bộ chuyển đổi giao thức kết nối thiết bị/máy DeviceNet với PLC EtherNet/IP; có thể dùng khi không có sẵn hệ thống điều khiển DeviceNet.
Gateway quản lý được bao nhiêu thiết bị DeviceNet?
Ở chế độ Scanner/Master, gateway quản lý tối đa 63 adapter DeviceNet, tốc độ 125-500 kbit/s, dữ liệu 512 bytes Input / 512 bytes Output.
Phía EtherNet/IP Adapter có thông số gì?
Phía Adapter/Slave hỗ trợ EtherNet/IP Level 2 I/O Server CIP, Daisy chaining, QoS, DNS, file EDS, băng thông 10/100 Mbit, dữ liệu 509 bytes Input / 505 bytes Output.
Cấu hình gateway có cần lập trình không?
Không. Kết nối giữa hai mạng được thiết lập nhanh bằng phần mềm Anybus Configuration Manager đi kèm, không yêu cầu kỹ năng lập trình.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị dùng nguồn 24V DC (-20% đến +20%) qua đầu cắm 2-pin Phoenix plug (5.08); dòng tiêu thụ định mức 200mA, tối đa 400mA @ 24V DC; nhiệt độ hoạt động -25°C đến 65°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 44 × 127 × 114 mm, khối lượng 420 g, cấp bảo vệ IP20, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022; bảo hành 1 năm.
