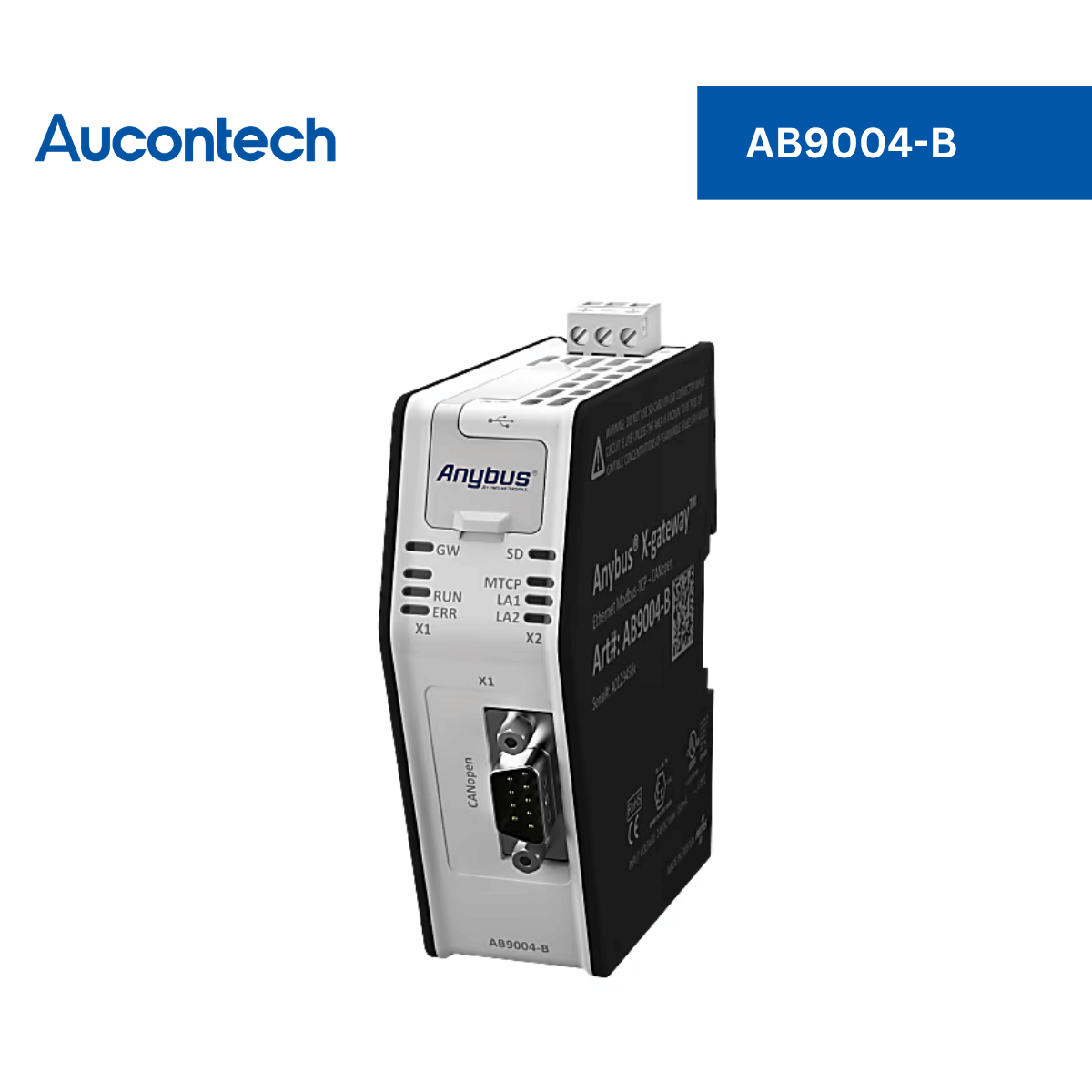

AB9004-B | Anybus X-gateway - Modbus TCP Client - CANopen Slave | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus X-gateway - Modbus TCP Client - CANopen Slave |
| Loại sản phẩm |
Bộ chuyển đổi giao thức Anybus X-gateway. Modbus TCP Client to CANopen Slave Gateway. |
| Thương hiệu | Anybus – HMS Networks |
| Chức năng chính | Kết nối và chuyển đổi dữ liệu tin cậy, tốc độ cao giữa mạng Modbus TCP và hệ thống điều khiển CANopen. |
| Ứng dụng | Tích hợp thiết bị Modbus TCP vào hệ thống PLC CANopen, truyền dữ liệu chu kỳ I/O, giảm tải tính toán cho PLC. |
| Kết nối từ xa | Truyền dữ liệu tuần hoàn tốc độ cao giữa hai mạng công nghiệp khác nhau. |
| Thu thập dữ liệu | Hỗ trợ tối đa 256 bytes Input và 256 bytes Output cho mỗi hướng (tổng cộng 512 bytes). |
| Giao thức hỗ trợ | Modbus TCP (Master/Client), CANopen (Slave - DS301 v4.02, SDO, PDO, LSS). |
| Xuất dữ liệu | Modbus TCP, CANopen |
| Khả năng mở rộng | Hỗ trợ tối đa 64 transactions Modbus TCP và tự động nhận diện tốc độ Baud CANopen |
| Phần mềm đi kèm | Anybus Configuration Manager |
Thông tin chung - AB9004-B
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Anybus X-gateway - Modbus TCP Client - CANopen Slave |
| Loại sản phẩm | Industrial Protocol Gateway |
| Thương hiệu | Anybus – HMS Networks |
| Chức năng | Modbus TCP Client to CANopen Slave Gateway |
| Bảo hành | 01 năm |
Giao tiếp & I/O
| Thông số | Giá trị |
|---|---|
| Ethernet | 2 × RJ45 |
| Cổng Fieldbus | 1 × D-sub 9-pin male (CANopen) |
| Đầu nối nguồn | 3-pin, 5.08 Phoenix plug connector |
| Bảo vệ ngược cực | Có |
| Bảo vệ ngắn mạch | Có |
| Cách ly tín hiệu (Isolation) | Có |
| Dung lượng I/O mở rộng | Lên đến 512 bytes (256 bytes Input / 256 bytes Output) |
Giao thức truyền thông
| Modbus-TCP Client | CANopen Slave |
|---|---|
| Chế độ: Master / Client Quy chuẩn Modbus: V1.1B Chức năng: 1, 2, 3, 4, 5, 6, 15, 16, 23 Số Server: Tối đa 64 transactions Băng thông: 10/100 Mbit/s (tới 10ms) Dung lượng: 256 bytes IN / 256 bytes OUT |
Chế độ: Slave mode Tốc độ Baud: 10 kbit/s - 1000 kbit/s Tính năng: PDO, SDO, DS301 v4.02, LSS, Clear/Freeze Tự động phát hiện Baud rate File cấu hình: Có sẵn file EDS Dung lượng: 256 bytes IN / 256 bytes OUT |
Tính năng hệ thống & Vận hành
| Thông số | Giá trị |
|---|---|
| Đổi thứ tự Byte (Endian Conversion) | Có (Byte swap) |
| Giám sát trạng thái | LiveList, ControlStatus |
| Tự động nhận diện Baud rate | Có (Dành cho mạng CANopen) |
| Yêu cầu khe cắm PLC | Không tốn slot card trên hệ thống PLC |
| Cấu hình thiết bị | Không cần lập trình, sử dụng phần mềm Anybus Configuration Manager |
| Quản lý vòng đời sản phẩm | HMS hỗ trợ bảo trì cập nhật mạng trong toàn bộ vòng đời sản phẩm |
| Dual Usage | Không |
| Pin tích hợp | Không |
Dung lượng truyền dữ liệu
| Thông số | Giá trị |
|---|---|
| Dữ liệu Input Modbus TCP | 256 bytes |
| Dữ liệu Output Modbus TCP | 256 bytes |
| Dữ liệu Input CANopen | 256 bytes |
| Dữ liệu Output CANopen | 256 bytes |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | 24V DC (-15% đến +20%) |
| Dòng điện tiêu thụ | 150mA @ 24V DC (Tối đa 300mA) |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước (W × H × D) | 35 × 110 × 101 mm |
| Khối lượng | 160 g (Khối lượng đóng gói: 220 g) |
| Kiểu lắp đặt | DIN-rail (chuẩn EN 50022 standard) |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| Hệ thống điều khiển CANopen | Tương thích với mọi PLC / Controller hỗ trợ mạng CANopen |
| Thiết bị Modbus TCP | Các thiết bị, cảm biến, bộ điều khiển hỗ trợ chuẩn Modbus TCP |
| Phần mềm cấu hình | Anybus Configuration Manager |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận sản phẩm | CE, UL, WEEE |
| Chứng nhận khu vực nguy hiểm | ATEX (II 3 G Ex nA IIC T4 Gc), UL Haz.Loc (Class I Div 2 GP A,B,C,D T4) |
| Cấp bảo vệ & Môi trường | IP20, RoHS Compliant |
| Tiêu chuẩn EMC & Kháng nhiễu | EN 61000-6-4, EN 55016-2-3 Class A, EN 61000-6-2, EN 61000-4-2/3/4/5/6 |
- Mở rộng thị trường nhanh chóng
Tiếp cận các thị trường mới bằng cách hỗ trợ nhiều giao thức truyền thông mà không cần thay đổi phần cứng hoặc phần mềm, giúp giảm chi phí và thời gian phát triển. - Thiết kế nhỏ gọn, dễ lắp đặt
Thiết kế đạt chuẩn IP20, lắp đặt dễ dàng trên thanh DIN-rail ngay gần thiết bị, giúp giảm thiểu yêu cầu đi dây. - Cấu hình dễ dàng - Không cần lập trình
Nhanh chóng thiết lập kết nối giữa hai mạng với phần mềm Anybus Configuration Manager đi kèm mà không cần kỹ năng lập trình. - Hiệu năng mạnh mẽ
Hỗ trợ truyền tải dữ liệu lên đến 512 bytes dữ liệu (256 bytes Input và 256 bytes Output cho mỗi hướng). - Không chiếm khe cắm PLC
Hoạt động như một gateway độc lập, không tiêu tốn slot card trên hệ thống điều khiển PLC. - Tăng cường hiệu suất cho PLC
Cho phép chuyển đổi dữ liệu I/O tuần hoàn tốc độ cao giữa hai mạng, giúp giải phóng PLC khỏi các tác vụ tính toán bổ sung.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus X-Gateway | Thông số kỹ thuật chi tiết của Anybus X-gateway AB9004-B. |
| Installation Guide | Hướng dẫn lắp đặt thanh DIN-rail và đấu nối cổng giao tiếp. |
| User Manual | Hướng dẫn cấu hình và vận hành. |
Anybus X-gateway AB9004-B dùng để làm gì?
Anybus X-gateway AB9004-B kết nối các thiết bị Modbus TCP vào hệ thống điều khiển CANopen khi không có sẵn hệ thống điều khiển Modbus TCP[cite: 1].
Thiết bị hỗ trợ dung lượng dữ liệu bao nhiêu?
Gateway hỗ trợ truyền tải lên đến 512 bytes dữ liệu (256 bytes Input / 256 bytes Output cho mỗi hướng)[cite: 1].
Có cần kỹ năng lập trình để cấu hình thiết bị không?
Không. Thiết bị được cấu hình nhanh chóng bằng phần mềm Anybus Configuration Manager đi kèm mà không cần kỹ năng lập trình[cite: 1].
Thiết bị hỗ trợ những giao thức nào?
Thiết bị hỗ trợ giao thức Modbus TCP ở chế độ Master/Client và CANopen ở chế độ Slave[cite: 1].
Anybus X-gateway có tốn khe cắm card của PLC không?
Không. Gateway không sử dụng slot card trong hệ thống điều khiển, giúp dành khoảng trống cho các thiết bị khác[cite: 1].
Nguồn cấp và nhiệt độ hoạt động của thiết bị là bao nhiêu?
Thiết bị sử dụng nguồn 24V DC (-15% đến +20%) và hoạt động trong dải nhiệt độ từ -25°C đến +60°C[cite: 1].
Anybus X-gateway đạt những chứng nhận an toàn và tiêu chuẩn nào?
Sản phẩm đạt các chứng nhận CE, UL (Ord.Loc & Haz.Loc Class I Div 2), ATEX (II 3 G Ex nA IIC T4 Gc), WEEE và tuân thủ RoHS[cite: 1].
