| Thông tin | Mô tả |
|---|---|

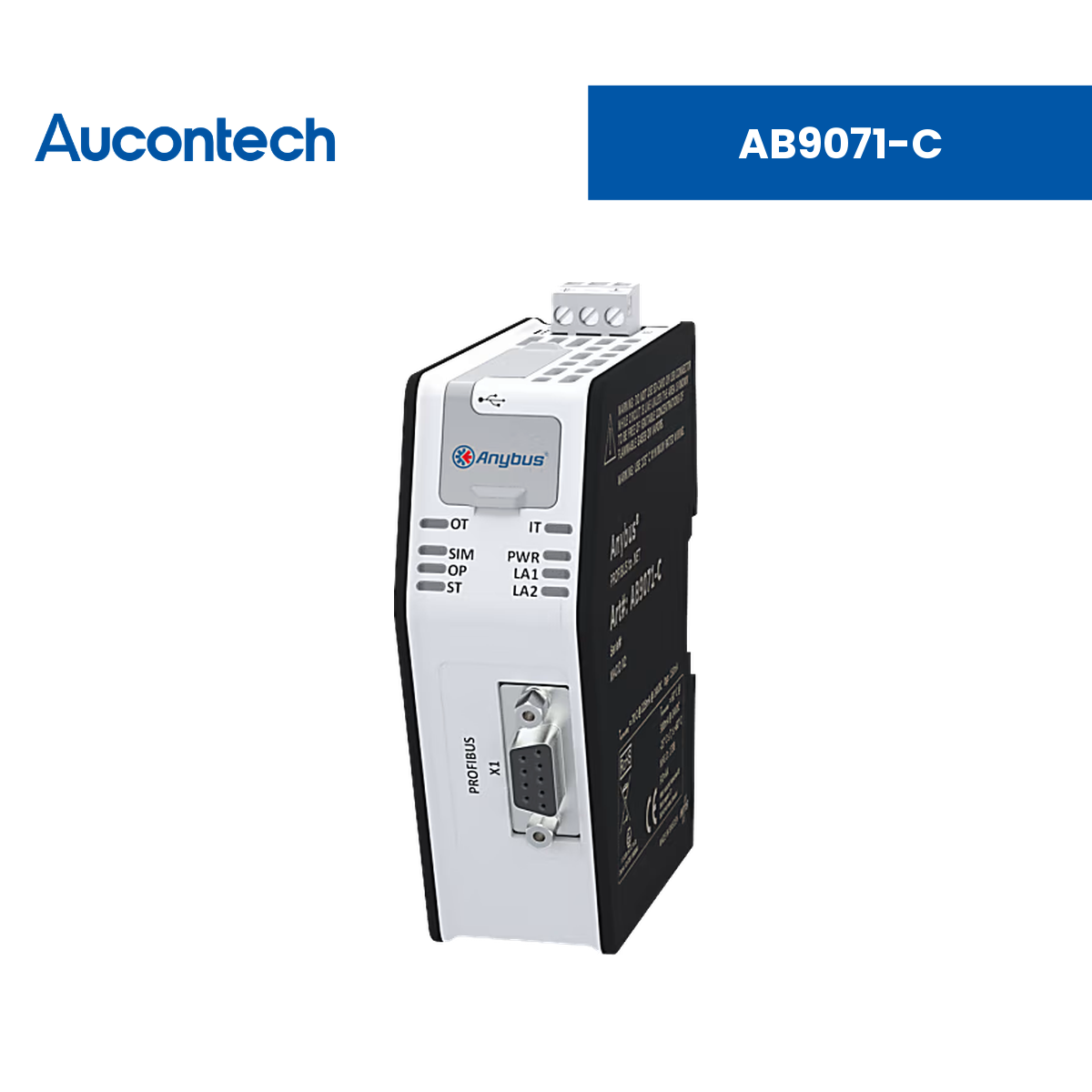

| Tên sản phẩm | Anybus .NET Bridge - PROFIBUS to .NET Bridge |
| Mã sản phẩm | AB9071-C |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Cầu nối PLC – .NET (Anybus .NET Bridge) |
| Chức năng chính | Chuyển đổi PROFIBUS sang C#, cho phép kết nối mọi hệ thống điều khiển PLC PROFIBUS với bất kỳ giải pháp .NET nào trên PC, tích hợp liền mạch OT và IT. |
| Ứng dụng | Trao đổi dữ liệu giữa PLC PROFIBUS và phần mềm .NET (C#) trên PC: ứng dụng giám sát, kiểm tra, truy xuất dữ liệu sản xuất. |
| Giao thức hỗ trợ | PROFIBUS (phía PLC); .NET / C# (phía PC) |
| Phần mềm đi kèm | Phần mềm cấu hình kèm Code Generator và 2 bộ mô phỏng (PLC simulator, .NET simulator) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Kết nối OT và IT | .NET Bridge cho phép hệ thống điều khiển PLC kết nối với các giải pháp .NET, tích hợp OT và IT. |
| Code Generator | Tự động tạo file C# cho lập trình viên .NET và file PLC cho lập trình viên PLC theo bảng định nghĩa (spreadsheet). |
| Bộ mô phỏng tích hợp | Phần mềm cấu hình có 2 bộ mô phỏng: PLC simulator cho lập trình viên .NET và .NET simulator cho lập trình viên PLC. |
| Chế độ Streamer hiệu năng cao | Ứng dụng cần độ trễ tối thiểu có thể dùng chế độ streamer, trao đổi luồng dữ liệu trực tiếp không cần handshake. |
| Truyền dữ liệu lớn | Hỗ trợ 65535 loại message với ID riêng, kích thước tối đa 251 bytes/message, gửi tuần tự trên cùng vùng dữ liệu IO. |
| Tự động thiết lập cấu hình | Khi thay thế bridge, ứng dụng .NET tự động thiết lập lại cấu hình; function block Anybus quản lý handshake phía PLC. |
Đặc tính .NET Bridge
| Thông số | Giá trị |
|---|---|
| Chức năng | Chuyển đổi PROFIBUS sang C#, kết nối PLC PROFIBUS với giải pháp .NET trên PC |
| Số loại message | 65535 loại, mỗi loại có ID riêng |
| Kích thước message tối đa | 251 bytes (gửi tuần tự trên cùng vùng dữ liệu IO) |
| Chế độ Streamer | Trao đổi luồng dữ liệu trực tiếp không cần handshake |
| Công cụ hỗ trợ | Code Generator (C# và PLC); PLC simulator và .NET simulator |
| Phía PLC | Function block do Anybus cung cấp, quản lý handshake |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2x RJ45 |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-15% đến +20%) qua đầu cắm 3-pin Phoenix plug (5.08) |
| Dòng điện tiêu thụ | Định mức: 150mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | -25°C đến 60°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 35 × 110 × 101 mm |
| Khối lượng tịnh | 160 g |
| Kích thước & khối lượng đóng gói | 135 × 55 × 170 mm, 220 g |
| Lớp vỏ & Lắp đặt | Vỏ nhựa (Plastic). Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| ECCN (áp dụng tại Mỹ) | 5A991.b.1 |
| Chứng nhận | CE, WEEE |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB9071-C | Bảng thông số kỹ thuật chi tiết của Anybus .NET Bridge - PROFIBUS to .NET Bridge. |
AB9071-C dùng để làm gì?
AB9071-C chuyển đổi PROFIBUS sang C#, giúp kết nối hệ thống điều khiển PLC PROFIBUS với giải pháp .NET chạy trên PC.
Lập trình viên được hỗ trợ những công cụ gì?
Code Generator tạo file C# và file PLC theo bảng định nghĩa; kèm PLC simulator cho lập trình viên .NET và .NET simulator cho lập trình viên PLC.
Kích thước dữ liệu mỗi message là bao nhiêu?
Mỗi message tối đa 251 bytes; hỗ trợ 65535 loại message với ID riêng, gửi tuần tự trên cùng vùng dữ liệu IO để truyền dữ liệu lớn.
Chế độ Streamer là gì?
Là chế độ trao đổi luồng dữ liệu trực tiếp không cần handshake, dành cho ứng dụng cần độ trễ tối thiểu và hiệu năng tối đa.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị dùng nguồn 24V DC (-15% đến +20%) qua đầu cắm 3-pin Phoenix plug (5.08); dòng tiêu thụ định mức 150mA, tối đa 300mA @ 24V DC; nhiệt độ hoạt động -25°C đến 60°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 35 × 110 × 101 mm, khối lượng 160 g, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022.
