| Thông tin | Mô tả |
|---|---|

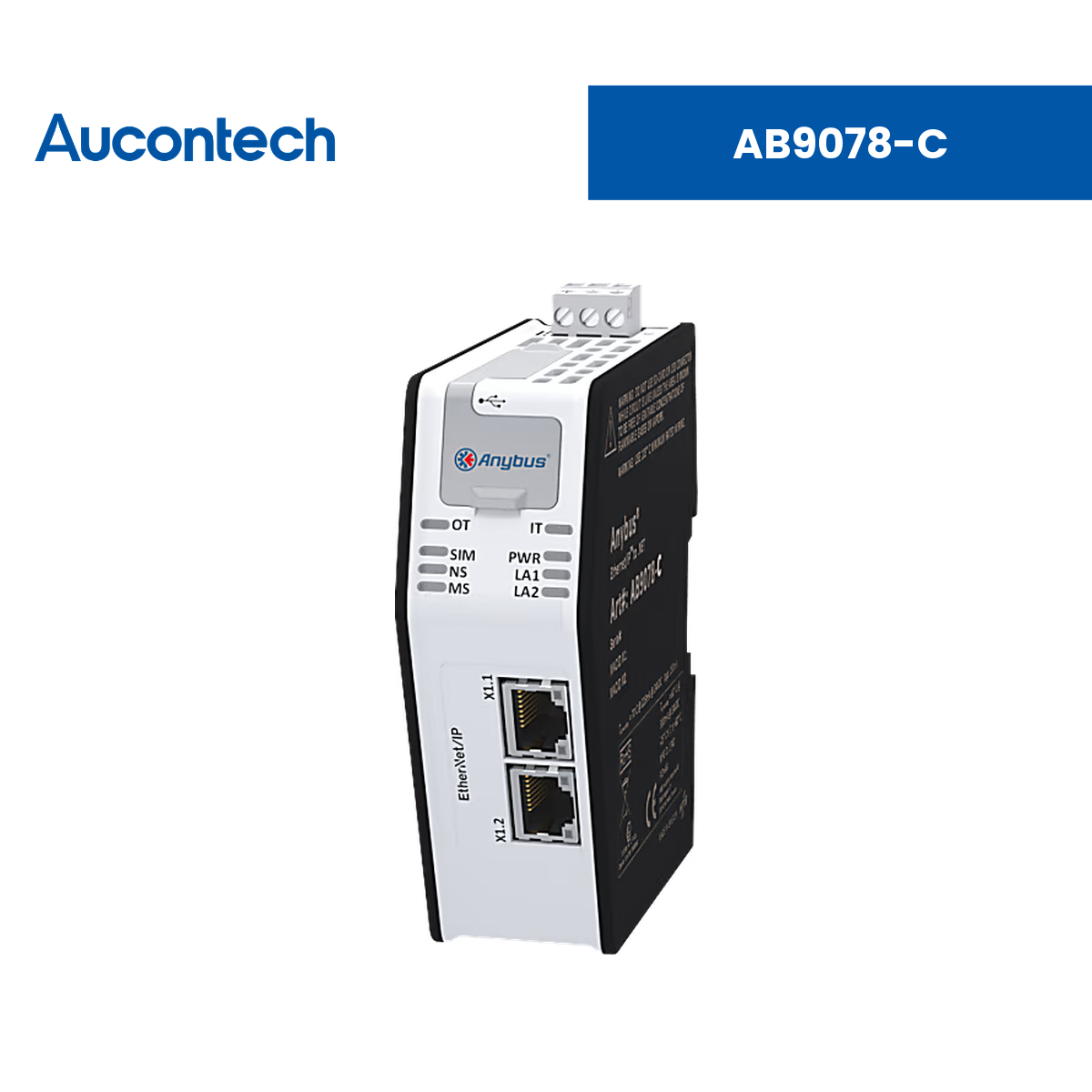

| Tên sản phẩm | Anybus .NET Bridge - EtherNet/IP to .NET Bridge |
| Mã sản phẩm | AB9078-C |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Cầu nối PLC – .NET (Anybus .NET Bridge) |
| Chức năng chính | Chuyển đổi EtherNet/IP sang C#, cho phép kết nối mọi hệ thống điều khiển PLC EtherNet/IP với bất kỳ giải pháp .NET nào trên PC, tích hợp liền mạch OT và IT. |
| Ứng dụng | Trao đổi dữ liệu giữa PLC EtherNet/IP và phần mềm .NET (C#) trên PC: ứng dụng giám sát, kiểm tra, truy xuất dữ liệu sản xuất. |
| Giao thức hỗ trợ | EtherNet/IP (phía PLC); .NET / C# (phía PC) |
| Phần mềm đi kèm | Phần mềm cấu hình kèm Code Generator và 2 bộ mô phỏng (PLC simulator, .NET simulator) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Kết nối OT và IT | .NET Bridge cho phép hệ thống điều khiển PLC kết nối với các giải pháp .NET, tích hợp OT và IT. |
| Code Generator | Tự động tạo file C# cho lập trình viên .NET và file PLC cho lập trình viên PLC theo bảng định nghĩa (spreadsheet). |
| Bộ mô phỏng tích hợp | Phần mềm cấu hình có 2 bộ mô phỏng: PLC simulator cho lập trình viên .NET và .NET simulator cho lập trình viên PLC. |
| Chế độ Streamer hiệu năng cao | Ứng dụng cần độ trễ tối thiểu có thể dùng chế độ streamer, trao đổi luồng dữ liệu trực tiếp không cần handshake. |
| Truyền dữ liệu lớn | Hỗ trợ 65535 loại message với ID riêng, kích thước tối đa 251 bytes/message, gửi tuần tự trên cùng vùng dữ liệu IO. |
| Tự động thiết lập cấu hình | Khi thay thế bridge, ứng dụng .NET tự động thiết lập lại cấu hình; function block Anybus quản lý handshake phía PLC. |
Đặc tính .NET Bridge
| Thông số | Giá trị |
|---|---|
| Chức năng | Chuyển đổi EtherNet/IP sang C#, kết nối PLC EtherNet/IP với giải pháp .NET trên PC |
| Số loại message | 65535 loại, mỗi loại có ID riêng |
| Kích thước message tối đa | 251 bytes (gửi tuần tự trên cùng vùng dữ liệu IO) |
| Chế độ Streamer | Trao đổi luồng dữ liệu trực tiếp không cần handshake |
| Công cụ hỗ trợ | Code Generator (C# và PLC); PLC simulator và .NET simulator |
| Phía PLC | Function block do Anybus cung cấp, quản lý handshake |
Mạng EtherNet/IP (Adapter / Slave)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Adapter / Slave |
| File cấu hình | EDS |
| Băng thông | 10/100 Mbit |
| Kích thước dữ liệu I/O | Input: 1448 bytes | Output: 1448 bytes |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2x RJ45 + 2x RJ45 |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-15% đến +20%) qua đầu cắm 3-pin Phoenix plug (5.08) |
| Dòng điện tiêu thụ | Định mức: 150mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | -25°C đến 60°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 35 × 110 × 101 mm |
| Khối lượng tịnh | 160 g |
| Kích thước & khối lượng đóng gói | 135 × 55 × 170 mm, 220 g |
| Lớp vỏ & Lắp đặt | Vỏ nhựa (Plastic). Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| ECCN (áp dụng tại Mỹ) | 5A991.b.1 |
| Chứng nhận | CE, WEEE |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB9078-C | Bảng thông số kỹ thuật chi tiết của Anybus .NET Bridge - EtherNet/IP to .NET Bridge. |
AB9078-C dùng để làm gì?
AB9078-C chuyển đổi EtherNet/IP sang C#, giúp kết nối hệ thống điều khiển PLC EtherNet/IP với giải pháp .NET chạy trên PC.
Lập trình viên được hỗ trợ những công cụ gì?
Code Generator tạo file C# và file PLC theo bảng định nghĩa; kèm PLC simulator cho lập trình viên .NET và .NET simulator cho lập trình viên PLC.
Kích thước dữ liệu mỗi message là bao nhiêu?
Mỗi message tối đa 251 bytes; hỗ trợ 65535 loại message với ID riêng, gửi tuần tự trên cùng vùng dữ liệu IO để truyền dữ liệu lớn.
Kích thước dữ liệu I/O phía EtherNet/IP là bao nhiêu?
Phía EtherNet/IP (Adapter / Slave) hỗ trợ 1448 bytes Input / 1448 bytes Output, băng thông 10/100 Mbit, có sẵn file EDS.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị dùng nguồn 24V DC (-15% đến +20%) qua đầu cắm 3-pin Phoenix plug (5.08); dòng tiêu thụ định mức 150mA, tối đa 300mA @ 24V DC; nhiệt độ hoạt động -25°C đến 60°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 35 × 110 × 101 mm, khối lượng 160 g, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022.
