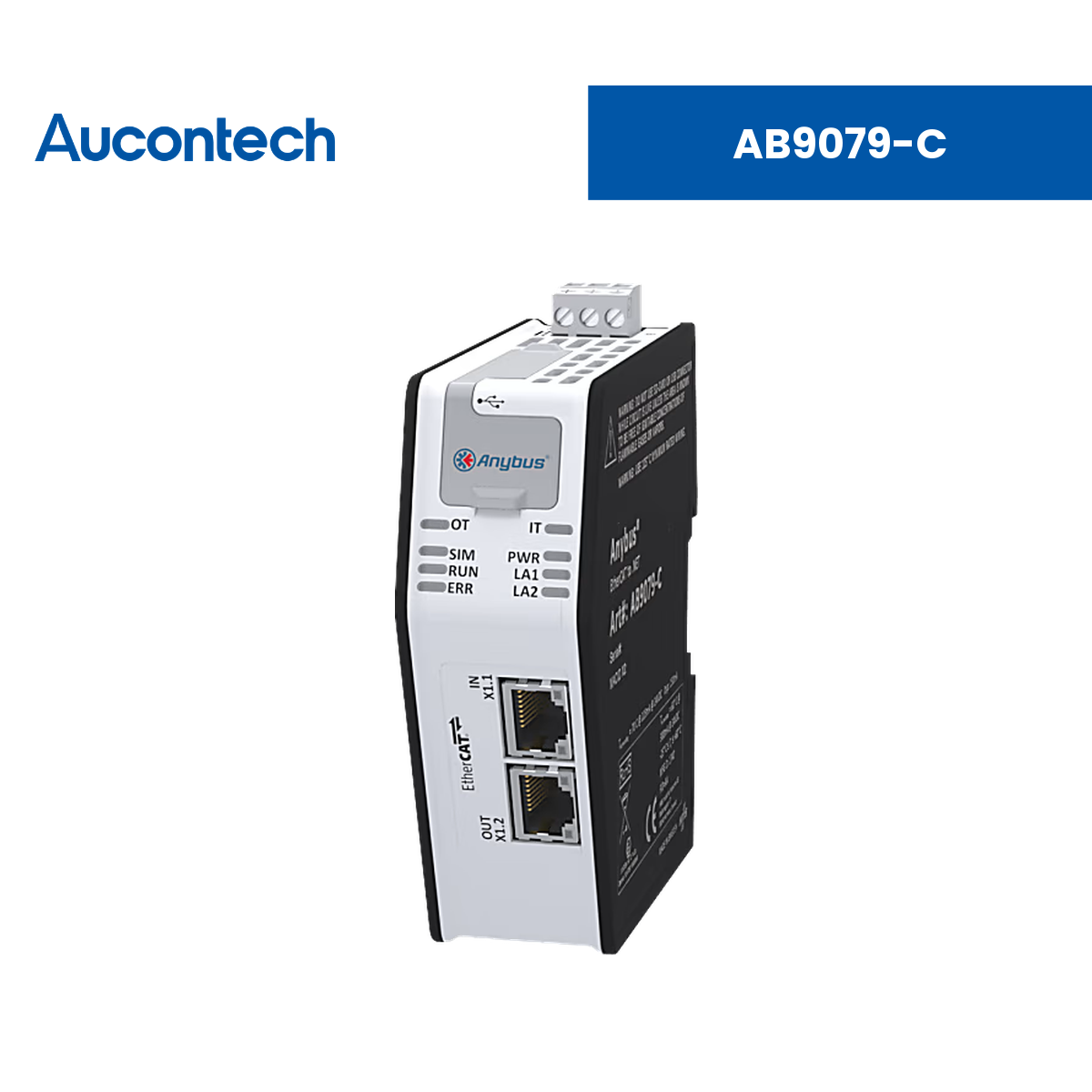

AB9079-C | Anybus .NET Bridge - EtherCAT to .NET Bridge | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus .NET Bridge - EtherCAT to .NET Bridge |
| Mã sản phẩm | AB9079-C |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Cầu nối PLC – .NET (Anybus .NET Bridge) |
| Chức năng chính | Chuyển đổi EtherCAT sang C#, cho phép kết nối mọi hệ thống điều khiển PLC EtherCAT với bất kỳ giải pháp .NET nào trên PC, tích hợp liền mạch OT và IT. |
| Ứng dụng | Trao đổi dữ liệu giữa PLC EtherCAT và phần mềm .NET (C#) trên PC: ứng dụng giám sát, kiểm tra, truy xuất dữ liệu sản xuất. |
| Giao thức hỗ trợ | EtherCAT (phía PLC); .NET / C# (phía PC) |
| Phần mềm đi kèm | Phần mềm cấu hình kèm Code Generator và 2 bộ mô phỏng (PLC simulator, .NET simulator) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Kết nối OT và IT | .NET Bridge cho phép hệ thống điều khiển PLC kết nối với các giải pháp .NET, tích hợp OT và IT. |
| Code Generator | Tự động tạo file C# cho lập trình viên .NET và file PLC cho lập trình viên PLC theo bảng định nghĩa (spreadsheet). |
| Bộ mô phỏng tích hợp | Phần mềm cấu hình có 2 bộ mô phỏng: PLC simulator cho lập trình viên .NET và .NET simulator cho lập trình viên PLC. |
| Quản lý vòng đời sản phẩm | HMS duy trì mọi thành phần của .NET Gateway, bao gồm cập nhật mạng, trong suốt vòng đời sản phẩm. |
| Truyền dữ liệu lớn | Hỗ trợ 65535 loại message với ID riêng, kích thước tối đa 251 bytes/message, gửi tuần tự trên cùng vùng dữ liệu IO. |
| Tự động thiết lập cấu hình | Khi thay thế bridge, ứng dụng .NET tự động thiết lập lại cấu hình; function block Anybus quản lý handshake phía PLC. |
Đặc tính .NET Bridge
| Thông số | Giá trị |
|---|---|
| Chức năng | Chuyển đổi EtherCAT sang C#, kết nối PLC EtherCAT với giải pháp .NET trên PC |
| Số loại message | 65535 loại, mỗi loại có ID riêng |
| Kích thước message tối đa | 251 bytes (gửi tuần tự trên cùng vùng dữ liệu IO) |
| Công cụ hỗ trợ | Code Generator (C# và PLC); PLC simulator và .NET simulator |
| Phía PLC | Function block do Anybus cung cấp, quản lý handshake |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2x RJ45 |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24V DC (-15% đến +20%) qua đầu cắm 3-pin Phoenix plug (5.08) |
| Dòng điện tiêu thụ | Định mức: 150mA @ 24V DC. Tối đa: 300mA @ 24V DC |
| Nhiệt độ hoạt động | -25°C đến 60°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 35 × 110 × 101 mm |
| Khối lượng tịnh | 160 g |
| Kích thước & khối lượng đóng gói | 135 × 55 × 170 mm, 220 g |
| Lớp vỏ & Lắp đặt | Vỏ nhựa (Plastic). Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| ECCN (áp dụng tại Mỹ) | 5A991.b.1 |
| Chứng nhận | CE, WEEE |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet AB9079-C | Bảng thông số kỹ thuật chi tiết của Anybus .NET Bridge - EtherCAT to .NET Bridge. |
AB9079-C dùng để làm gì?
AB9079-C chuyển đổi EtherCAT sang C#, giúp kết nối hệ thống điều khiển PLC EtherCAT với giải pháp .NET chạy trên PC.
Lập trình viên được hỗ trợ những công cụ gì?
Code Generator tạo file C# và file PLC theo bảng định nghĩa; kèm PLC simulator cho lập trình viên .NET và .NET simulator cho lập trình viên PLC.
Kích thước dữ liệu mỗi message là bao nhiêu?
Mỗi message tối đa 251 bytes; hỗ trợ 65535 loại message với ID riêng, gửi tuần tự trên cùng vùng dữ liệu IO để truyền dữ liệu lớn.
Khi thay thế bridge có phải cấu hình lại không?
Không. Khi thay thế bridge, ứng dụng .NET sẽ tự động thiết lập lại cấu hình.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị dùng nguồn 24V DC (-15% đến +20%) qua đầu cắm 3-pin Phoenix plug (5.08); dòng tiêu thụ định mức 150mA, tối đa 300mA @ 24V DC; nhiệt độ hoạt động -25°C đến 60°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 35 × 110 × 101 mm, khối lượng 160 g, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022.
