| Thông tin | Mô tả |
|---|---|

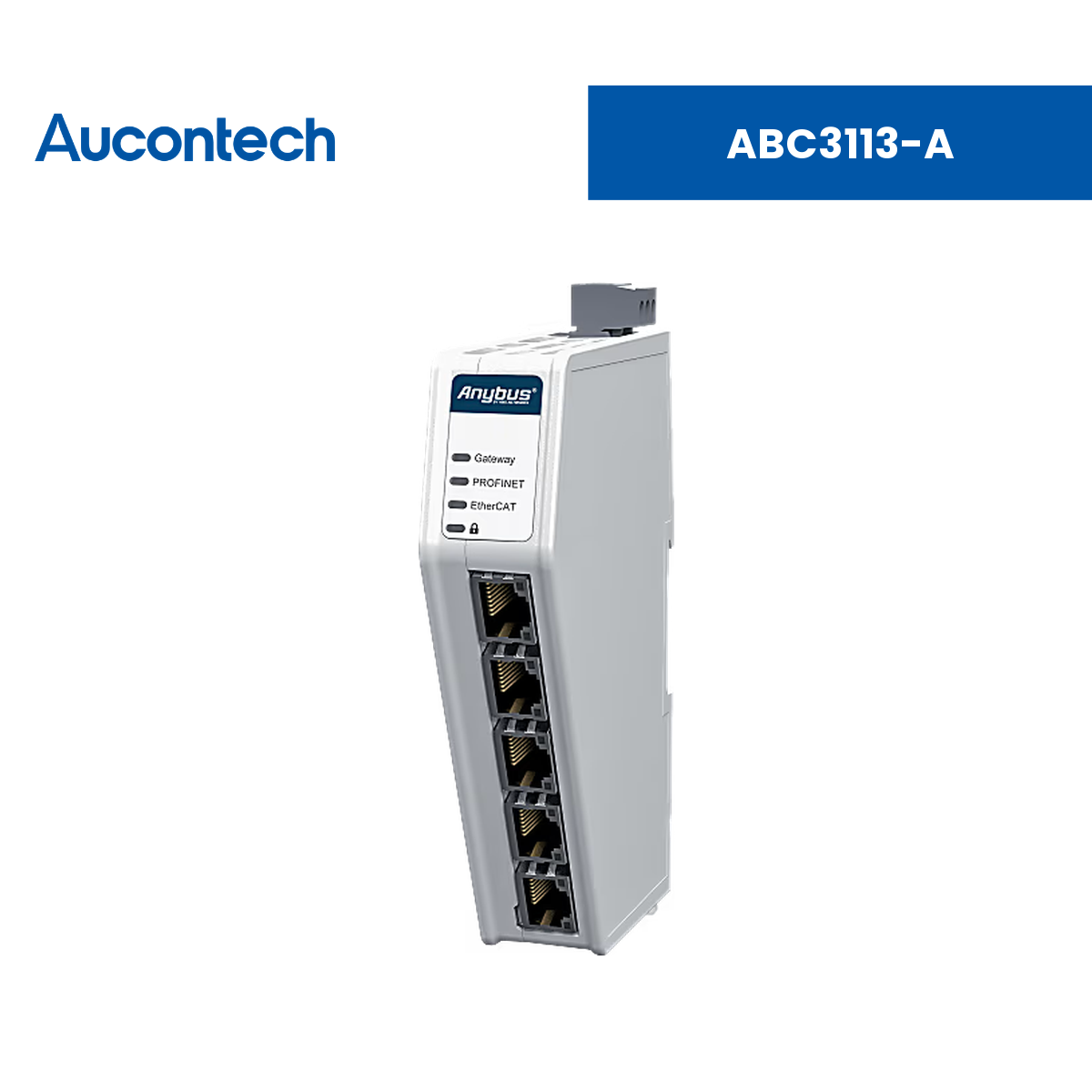

| Tên sản phẩm | Anybus Communicator - EtherCAT MainDevice to PROFINET IO-Device |
| Mã sản phẩm | ABC3113-A |
| Thương hiệu | Anybus® (thuộc HMS Networks) |
| Loại sản phẩm | Bộ chuyển đổi giao thức (Protocol converter) – Anybus Communicator |
| Chức năng chính | Đóng vai trò EtherCAT MainDevice quản lý tới 24 SubDevice EtherCAT và chuyển đổi dữ liệu sang PROFINET, kết nối thiết bị EtherCAT với hệ thống điều khiển PROFINET. |
| Ứng dụng | Tích hợp servo, I/O, cảm biến và thiết bị EtherCAT vào PLC PROFINET. |
| Giao thức hỗ trợ | EtherCAT MainDevice (CoE, PDO, Scan); PROFINET |
| Phần mềm đi kèm | Không cần cài phần mềm – cấu hình qua giao diện web (cổng cấu hình Ethernet riêng) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Kết nối tới 24 SubDevice với tính năng Scan | Hỗ trợ tới 24 SubDevice, 1486 bytes mỗi thiết bị, chu kỳ 1 ms; quét thiết bị EtherCAT qua giao diện web, tự động nhận diện và ánh xạ tới PLC. |
| Truyền 1024 bytes tới/từ PLC | Truyền tới 1024 bytes mỗi chiều (2048 tổng) qua 2 cổng RJ45 10/100 Mbit full duplex tích hợp switch cho daisy-chain. |
| Truyền dữ liệu tức thời | Thời gian xử lý rất thấp, tương đương jitter mạng; tổng thời gian truyền bằng tổng chu kỳ của hai mạng. |
| Cấu hình qua giao diện web | Giao diện web đồ họa, không cần cài phần mềm, có cổng cấu hình Ethernet riêng giúp bắt đầu nhanh chóng. |
| Chẩn đoán & hỗ trợ | Giao diện hiển thị trạng thái kết nối và giám sát dữ liệu đi qua gateway; đội ngũ hỗ trợ toàn cầu của HMS sẵn sàng hỗ trợ. |
| Bảo mật & sẵn sàng CRA | Secure boot chặn mã độc, công tắc khóa bảo mật chống thay đổi cấu hình trái phép; phát triển theo quy trình chứng nhận IEC 62443-4-1, hỗ trợ HTTPS và phân quyền theo vai trò. |
Mạng EtherCAT (Master / MainDevice)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Master / MainDevice |
| Chức năng | CoE (CAN over EtherCAT); PDO; Scan only |
| Số SubDevice tối đa | 24 Slaves / SubDevices |
| Băng thông | 10/100 Mbit, chu kỳ xuống tới 1ms |
| Kích thước dữ liệu I/O | Input: 1500 bytes | Output: 1500 bytes |
Mạng PROFINET (IO-Device)
| Thông số | Giá trị |
|---|---|
| Chế độ hoạt động | Slave (IO-Device) |
| Chức năng | RT; Daisy chaining |
| Conformance Class | Class B |
| File cấu hình | GSDML |
| Băng thông | 10/100 Mbit, chu kỳ xuống tới 1ms |
| Kích thước dữ liệu I/O | Input: 1024 bytes | Output: 1024 bytes |
Giao diện & Cổng kết nối
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | 2x RJ45 + 2x RJ45, 1x RJ45 cổng cấu hình |
| DIP & Rotary switch | Công tắc khóa bảo mật (Security lock switch) |
| Nút nhấn | Factory reset |
| Pin tích hợp | Không có (No battery) |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 12-30V DC qua đầu cắm 3-pin Phoenix plug (5.08) |
| Bảo vệ nguồn | Cách ly điện, bảo vệ ngắn mạch (Short Circuit) và chống cắm ngược cực (Reverse Polarity) |
| Dòng điện tiêu thụ | Định mức: 90mA @ 24V DC (2.2W). Tối đa: 125mA @ 24V DC (3W) |
| Nhiệt độ hoạt động | -25°C đến 70°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
Kích thước, Thiết kế & Chứng nhận
| Thông số | Giá trị |
|---|---|
| Kích thước (R × C × S) | 27 × 144 × 98 mm |
| Khối lượng tịnh | 150 g |
| Kích thước & khối lượng đóng gói | 35 × 170 × 115 mm, 185 g |
| Lớp vỏ & Lắp đặt | Vỏ nhựa PC ABS (UL 94 V0), cấp bảo vệ IP20. Lắp đặt trên thanh ray DIN-rail (chuẩn EN 50022) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Thụy Điển (Sweden) / 8517620000 |
| ECCN (áp dụng tại Mỹ) | 5A991.b.1 |
| Model Code | 40-ETH-ETH-B |
| Chứng nhận | CE, UL, KC, WEEE, EMC |
| Thông tin UL | E214107: Ord.Loc UL 61010-1, CSA C22.2 No. 61010-1, UL 61010-2-201, CSA C22.2 No. 61010-2-201 |
| Tiêu chuẩn môi trường & EMC | EN 55016-2-3 Class A, EN 55032 Class A, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6 |
| Phân loại WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet ABC3113-A | Bảng thông số kỹ thuật chi tiết của Anybus Communicator - EtherCAT MainDevice to PROFINET IO-Device. |
ABC3113-A dùng để làm gì?
Đóng vai trò EtherCAT MainDevice quản lý tới 24 SubDevice EtherCAT và chuyển đổi dữ liệu sang PROFINET, kết nối thiết bị EtherCAT với hệ thống điều khiển PROFINET.
Kích thước dữ liệu trao đổi là bao nhiêu?
Phía EtherCAT hỗ trợ 1500 bytes Input / 1500 bytes Output; phía PROFINET hỗ trợ 1024 bytes Input / 1024 bytes Output.
Cấu hình gateway có cần lập trình không?
Không. Thiết bị được cấu hình qua giao diện web đồ họa thông qua cổng cấu hình Ethernet riêng, không cần cài phần mềm.
Thiết bị dùng nguồn cấp và hoạt động ở nhiệt độ nào?
Thiết bị nguồn 12-30V DC qua đầu cắm 3-pin Phoenix plug (5.08); dòng tiêu thụ định mức: 90mA @ 24V DC (2.2W). tối đa: 125mA @ 24V DC (3W); nhiệt độ hoạt động -25°C đến 70°C.
Kích thước và cách lắp đặt thiết bị như thế nào?
Thiết bị có kích thước 27 × 144 × 98 mm, khối lượng 150 g, cấp bảo vệ IP20, lắp đặt trên thanh ray DIN-rail chuẩn EN 50022.
Phía PROFINET đạt Conformance Class nào?
Phía PROFINET IO-Device đạt Conformance Class B, hỗ trợ RT và Daisy chaining, có sẵn file GSDML.
