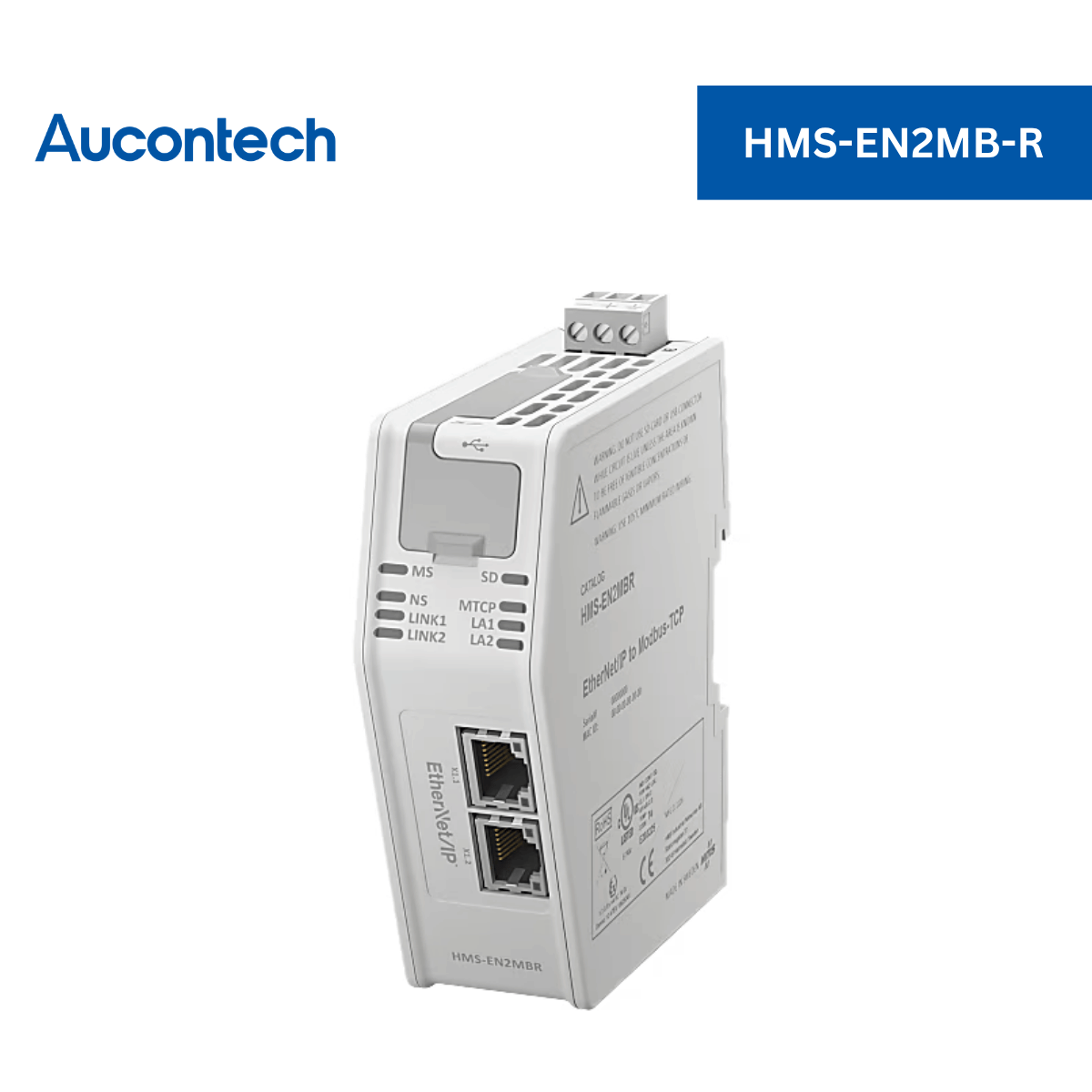

HMS-EN2MB-R | Anybus EtherNet/IP to Modbus-TCP Linking Device | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | Anybus EtherNet/IP to Modbus-TCP Linking Device |
| Loại sản phẩm |
Bộ chuyển đổi giao thức EtherNet/IP sang Modbus TCP (Linking Device). Gateway kết nối thiết bị công nghiệp vào Logix PLC. |
| Thương hiệu | Anybus – HMS Networks |
| Chức năng chính | Chuyển đổi Modbus TCP sang EtherNet/IP, cho phép kết nối thiết bị Modbus TCP vào hệ thống Logix PLC và tích hợp liền mạch với Studio 5000. |
| Ứng dụng | Studio 5000 Logix Integration, Modbus TCP to EtherNet/IP Conversion, Offloading Logix PLC I/O Processing, Industrial Automation. |
| Kết nối từ xa | Tích hợp trực tiếp qua Custom Add-On Profile trong Studio 5000 Logix Designer, hỗ trợ file EDS. |
| Thu thập dữ liệu | Kết nối Modbus-TCP Master/Client thu thập dữ liệu lên đến 4000 bytes. |
| Giao thức hỗ trợ | EtherNet/IP (Adapter/Slave), Modbus-TCP (Master/Client V1.1B, Endian Conversion, LiveList, ControlStatus)... |
| Xuất dữ liệu | EtherNet/IP I/O Data (Adapter/Slave). |
| Khả năng mở rộng | Hỗ trợ tới 10 kết nối EtherNet/IP, tự động tạo Controller Tags trong Studio 5000. |
| Phần mềm đi kèm | Studio 5000 Logix Designer Custom Add-On Profile (AOP), EDS File. |
Thông tin chung - HMS-EN2MB-R
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Anybus EtherNet/IP to Modbus-TCP Linking Device |
| Loại sản phẩm | EtherNet/IP to Modbus-TCP Linking Device |
| Thương hiệu | Anybus – HMS Networks |
| Chức năng | Modbus TCP to EtherNet/IP Conversion, Studio 5000 Integration |
| Bảo hành | 01 năm |
Giao tiếp & I/O
| Thông số | Giá trị |
|---|---|
| Ethernet | 2 × RJ45 Ethernet 10/100 Mbps |
| LAN/WAN | 2 cổng Ethernet hỗ trợ giao tiếp EtherNet/IP và Modbus-TCP |
| WAN | 10/100 Mbit/s |
| Digital Input | Không hỗ trợ |
| Digital Output | Không hỗ trợ |
| Khe cắm SD | Không |
| Mở rộng | Hỗ trợ tối đa 10 kết nối EtherNet/IP, dữ liệu lên tới 4000 bytes |
Giao thức truyền thông
| Thu thập dữ liệu | Xuất dữ liệu |
|---|---|
| Modbus-TCP Master/Client Modbus Specification V1.1B Functions: 1, 2, 3, 4, 5, 6, 15, 16, 23 Endian Conversion (Byte swap) LiveList, ControlStatus |
EtherNet/IP Adapter/Slave Studio 5000 Add-On Profile EDS File 4000 bytes I/O Data |
Kết nối từ xa & Bảo mật
| Thông số | Giá trị |
|---|---|
| VPN | Không hỗ trợ |
| Giao thức VPN | Không hỗ trợ |
| Mã hóa | Cách ly nguồn (Galvanic Isolation - TRUE) |
| NAT | Không áp dụng |
| DHCP | Có (Cấu hình IP) |
| Proxy | Không áp dụng |
| Port Forwarding | Không áp dụng |
| IP Filtering | Có |
Ghi dữ liệu
| Thông số | Giá trị |
|---|---|
| Data Logging | Chuyển đổi dữ liệu I/O thời gian thực (đáp ứng tới 10ms) |
| Bộ nhớ | 4000 bytes Input / 4000 bytes Output |
| Xuất dữ liệu | Tự động tạo Controller Tags trong Studio 5000 |
| Dashboard | Studio 5000 Logix Designer Integration |
Nguồn cấp & Môi trường hoạt động
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động | 24 VDC (-15%/+20%), 150mA @ 24V DC (Max 300mA) |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Nhiệt độ lưu trữ | -40°C đến +85°C |
| Độ ẩm | Tiêu chuẩn công nghiệp (Plastic Housing) |
Kích thước & Lắp đặt
| Thông số | Giá trị |
|---|---|
| Kích thước (W × H × D) | 35 × 110 × 101 mm |
| Khối lượng | 155 g (Net) / 305 g (Packed) |
| Kiểu lắp đặt | DIN-rail (EN 50022 standard) |
Khả năng tương thích
| Thông số | Giá trị |
|---|---|
| PLC hỗ trợ | Rockwell Automation / Allen-Bradley Logix PLC (ControlLogix, CompactLogix) |
| HMI | Hỗ trợ thông qua giao thức EtherNet/IP hoặc Modbus-TCP |
| SCADA/MES/Cloud | EtherNet/IP, Modbus-TCP |
Chứng nhận & Tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Chứng nhận | CE, UL, WEEE, ROHS |
| Chứng nhận khu vực | Xuất xứ Thụy Điển (Sweden) |
| Tiêu chuẩn môi trường | Cấp bảo vệ IP20, RoHS Compliant |
| Chống rung & sốc | Tiêu chuẩn công nghiệp DIN-rail |
- Tích hợp liền mạch với Studio 5000
Cung cấp quyền truy cập toàn bộ cấu hình mạng thông qua Custom Add-On Profile trong Studio 5000 mà không cần phần mềm bên thứ 3 hay chi phí bản quyền bổ sung. - Tự động tạo tên thẻ (Automatic Tag Names)
Hỗ trợ tự động tạo các thẻ controller tag có cấu trúc và tên gọi rõ ràng trong Studio 5000, loại bỏ hoàn toàn việc tạo thẻ alias thủ công. - Không cần lập trình (No Programming Required)
Dễ dàng thiết lập với Custom Add-On Profile. Không yêu cầu viết các tệp ladder logic phức tạp. - Tăng hiệu suất cho Logix PLC
Hiển thị dữ liệu Modbus TCP dưới dạng dữ liệu I/O dễ xử lý, giúp giảm tải các phép tính toán bổ sung cho PLC Logix. - Dung lượng truyền dữ liệu lớn
Hỗ trợ dung lượng dữ liệu lên tới 4000 bytes đầu vào và 4000 bytes đầu ra thông qua 10 kết nối EtherNet/IP. - Giải pháp uy tín & Bảo hành 3 năm
Sản phẩm từ thương hiệu Anybus (HMS Networks) đảm bảo tính tuân thủ cao, vận hành bền bỉ với thời hạn bảo hành 3 năm và hỗ trợ suốt vòng đời sản phẩm.
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Anybus HMS-EN2MB-R | Thông số kỹ thuật chi tiết của Anybus EtherNet/IP to Modbus-TCP Linking Device. |
| Installation Guide | Hướng dẫn lắp đặt và đấu nối nguồn Phoenix plug 3 chân. |
| User Manual Anybus HMS-EN2MB-R | Hướng dẫn cấu hình và tích hợp vào Studio 5000 Logix Designer. |
Anybus HMS-EN2MB-R dùng để làm gì?
Anybus HMS-EN2MB-R là bộ liên kết (Linking Device) dùng để chuyển đổi giao thức giữa Modbus TCP và EtherNet/IP, giúp kết nối các thiết bị Modbus TCP vào hệ thống Logix PLC dễ dàng.
Anybus HMS-EN2MB-R tương thích với phần mềm nào?
Thiết bị được thiết kế để tích hợp hoàn hảo với phần mềm Studio 5000 Logix Designer của Rockwell Automation thông qua Custom Add-On Profile (AOP).
Tôi có cần viết chương trình Ladder Logic để kết nối thiết bị không?
Không. Nhờ vào Custom Add-On Profile, thiết bị tự động tạo các thẻ Controller Tag có cấu trúc trong Studio 5000 mà không cần lập trình hay viết tệp ladder logic.
Thiết bị hỗ trợ những hàm Modbus TCP nào?
HMS-EN2MB-R hỗ trợ các hàm Modbus TCP số: 1, 2, 3, 4, 5, 6, 15, 16 và 23.
Dung lượng dữ liệu I/O tối đa thiết bị có thể xử lý là bao nhiêu?
Thiết bị hỗ trợ truyền tới 4000 bytes dữ liệu đầu vào (Input) và 4000 bytes dữ liệu đầu ra (Output) thông qua tối đa 10 kết nối EtherNet/IP.
Nguồn điện yêu cầu cho thiết bị là bao nhiêu?
Thiết bị sử dụng nguồn 24V DC (-15% đến +20%), tiêu thụ điện năng định mức 150mA @ 24V DC qua đầu nối Phoenix plug 3 chân.
Sản phẩm HMS-EN2MB-R được bảo hành bao lâu?
Sản phẩm chính hãng Anybus (HMS Networks) đi kèm chế độ bảo hành 3 năm và hỗ trợ cập nhật suốt vòng đời sản phẩm.
