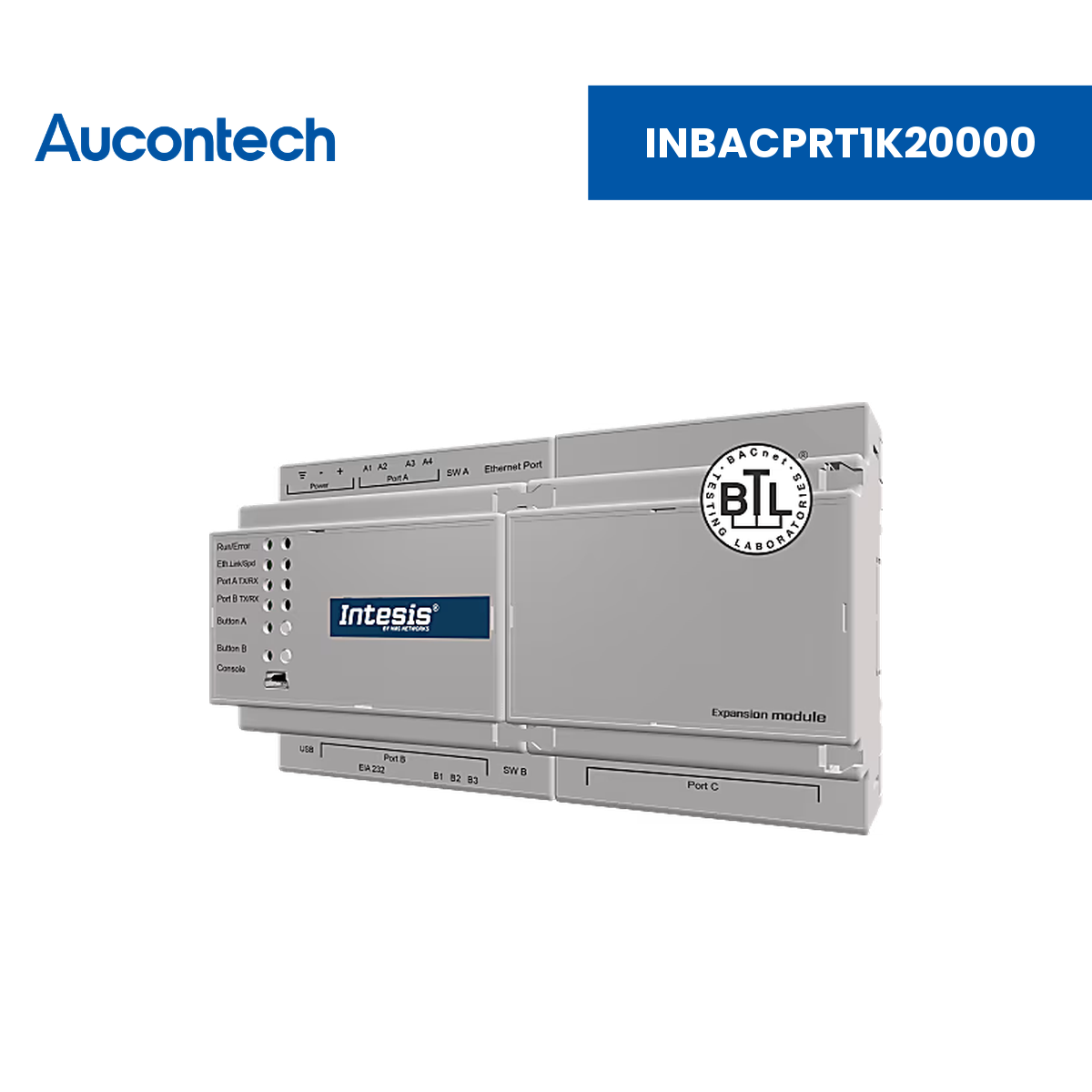

INBACPRT1K20000 | PROFINET to BACnet IP & MSTP Server Gateway - 1200 points | Aucontech Vietnam
Aucontech
10 out of
10
| Thông tin | Mô tả |
|---|---|
| Tên sản phẩm | INBACPRT1K20000 - PROFINET to BACnet IP & MSTP Server Gateway - 1200 points |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis PROFINET to BACnet/IP & MS/TP - 1200 points |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

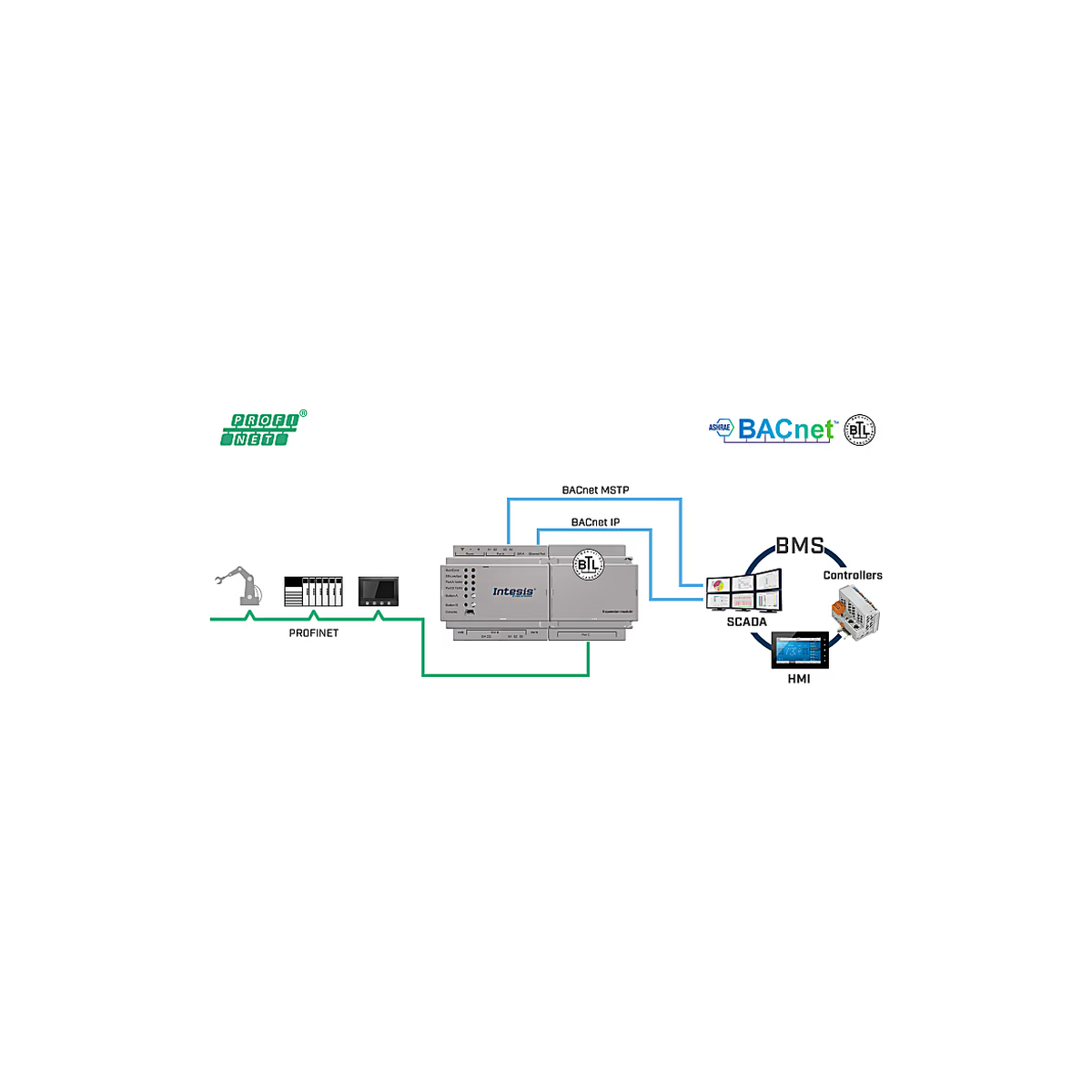

| Chức năng chính | Kết nối liền mạch hệ thống PLC/BMS và các thiết bị liên quan giữa hệ thống điều khiển BACnet/IP, BACnet MS/TP và mạng PROFINET. Gateway hoạt động như BACnet server ở phía BACnet và PROFINET I/O device ở phía PROFINET. |
| Ứng dụng | Kết nối PLC PROFINET với hệ thống điều khiển BACnet/IP và BACnet MS/TP. |
| Kết nối từ xa | Cấu hình qua Intesis MAPS; hỗ trợ cập nhật tự động công cụ cấu hình và firmware |
| Thu thập dữ liệu | Trao đổi dữ liệu với PLC PROFINET qua giao diện PROFINET-IO (công nghệ Anybus), tối đa 500 byte dữ liệu vào và ra. |
| Giao thức hỗ trợ | PROFINET-IO, BACnet/IP, BACnet MS/TP |
| Xuất dữ liệu | Cung cấp dữ liệu dưới dạng đối tượng BACnet cho BMS (gateway đóng vai trò BACnet/IP hoặc BACnet MS/TP Server). |
| Khả năng mở rộng | Tối đa 1200 điểm; tối đa 500 byte dữ liệu vào/ra |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Hỗ trợ BACnet/IP hoặc BACnet MS/TP server | Hỗ trợ kết nối BACnet/IP (qua Ethernet) hoặc BACnet MS/TP (qua EIA-485) ở vai trò server. |
| Tính năng BACnet nâng cao | Hỗ trợ các tính năng nâng cao của BACnet như calendar, trend log, schedule… |
| Giao diện PROFINET-IO adapter (công nghệ Anybus) | Gateway sử dụng công nghệ PROFINET-IO Anybus với bộ xử lý mạng NP40 từng đạt giải thưởng. |
| Xuất file cấu hình GSDML và TAG | Có thể xuất file cấu hình GSDML và TAG để tích hợp dễ dàng vào PLC PROFINET. |
| Hỗ trợ dữ liệu vào/ra tới 500 byte | Truyền dữ liệu hỗ trợ tối đa 500 byte dữ liệu vào và ra. |
| Tự động cập nhật công cụ cấu hình và firmware | Cả Intesis MAPS và firmware của gateway đều có thể nhận cập nhật tự động. |
Giao thức & Dung lượng - INBACPRT1K20000
| Thông số | Giá trị |
|---|---|
| Dung lượng | Tối đa 1200 điểm |
| Phía BACnet | BACnet/IP (qua Ethernet) hoặc BACnet MS/TP (qua EIA-485) – Server |
| Tính năng BACnet nâng cao | Calendar, trend log, schedule… |
| Phía PROFINET | PROFINET-IO device (công nghệ Anybus, bộ xử lý NP40) |
| Dữ liệu vào/ra | Tối đa 500 byte |
| File cấu hình | Xuất GSDML và TAG |
| Công cụ cấu hình | Intesis MAPS (hỗ trợ cập nhật tự động) |
Giao diện & Cổng kết nối - INBACPRT1K20000
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, EIA-485, Ethernet, cổng console USB, USB storage, EIA-232, Profinet RJ-45 |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Nút nhấn | Gửi bản tin Broadcast I-Am |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Pin tích hợp | Có – pin cúc áo Lithium Manganese Dioxide |
Nguồn cấp & Môi trường hoạt động - INBACPRT1K20000
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24 VDC ±10 %, tối đa 580 mA |
| Công suất tiêu thụ | 4.4 W |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - INBACPRT1K20000
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 160 × 90 × 58 |
| Khối lượng tịnh | 90 g |
| Kích thước đóng gói (R × C × S) | 200 × 85 × 85 mm |
| Khối lượng đóng gói | 130 g |
| Lắp đặt | DIN rail (kèm bracket) |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt (installation manual) và cáp USB cấu hình |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, BTL |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis INBACPRT1K20000 | Bảng thông số kỹ thuật chi tiết của PROFINET to BACnet IP & MSTP Server Gateway - 1200 points. |
Gateway INBACPRT1K20000 hỗ trợ bao nhiêu điểm?
Gateway hỗ trợ tối đa 1200 điểm, truyền tối đa 500 byte dữ liệu vào và ra phía PROFINET.
Gateway đóng vai trò gì ở hai phía?
Gateway hoạt động như BACnet server (BACnet/IP hoặc MS/TP) ở phía BACnet và PROFINET I/O device ở phía PROFINET.
Tích hợp vào PLC PROFINET như thế nào?
Có thể xuất file cấu hình GSDML và TAG từ Intesis MAPS để tích hợp dễ dàng vào PLC PROFINET.
Thiết bị cấp nguồn như thế nào?
Thiết bị dùng nguồn 24 VDC ±10 %, tối đa 580 mA, công suất 4.4 W qua đầu nối 3-pole. Bộ nguồn không kèm theo sản phẩm.
Thiết bị lắp đặt ra sao?
Thiết bị lắp trên DIN rail (kèm bracket), kích thước 160 × 90 × 58, khối lượng 90 g.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, BTL, xuất xứ Tây Ban Nha, bảo hành 1 năm.
