| Thông tin | Mô tả |
|---|---|

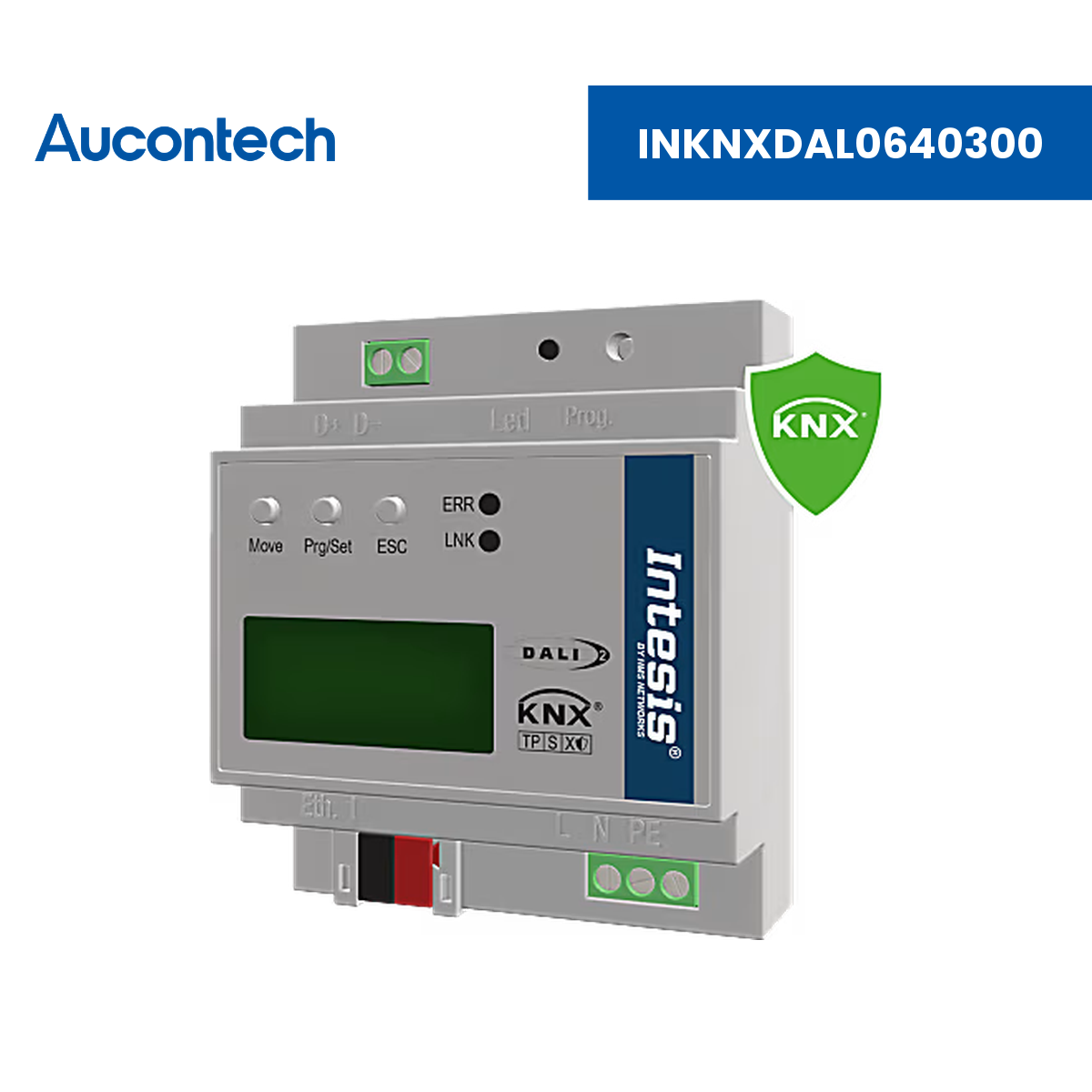

| Tên sản phẩm | INKNXDAL0640300 - DALI-2 to KNX TP Application with 1 DALI Channel |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis DALI-2 to KNX - 1 DALI channel |
| Thương hiệu | Intesis® (thuộc HMS Networks) |
| Chức năng chính | Bộ điều khiển ứng dụng multi-master tích hợp ballast DALI-2 vào hệ thống KNX: điều khiển bật/tắt, dimming, điều khiển màu, quản lý chiếu sáng khẩn cấp, ghi nhận giờ hoạt động và phân tích lỗi. |

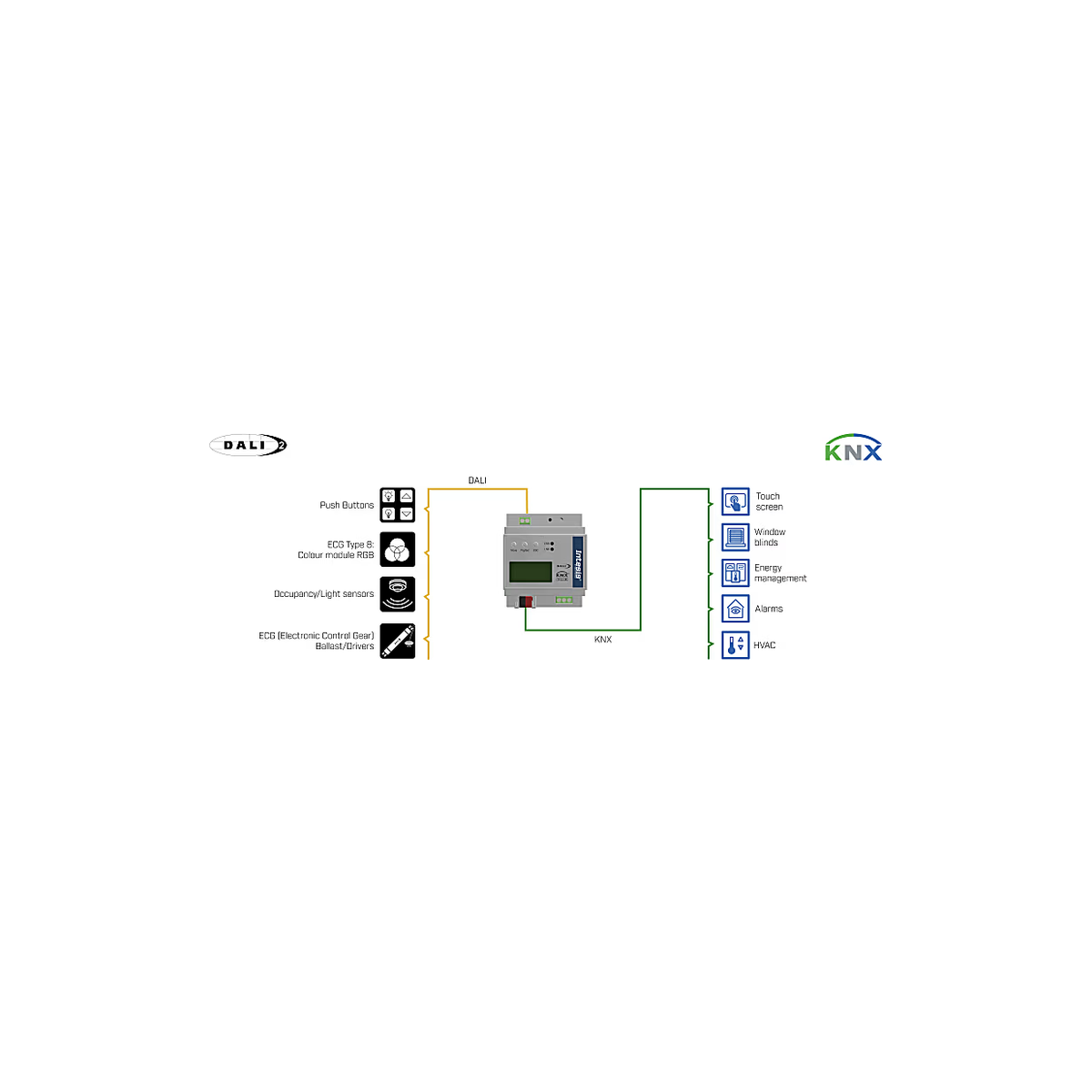

| Ứng dụng | Tích hợp thiết bị chiếu sáng DALI/DALI-2 vào hệ thống tự động hóa tòa nhà KNX. |
| Kết nối từ xa | Cấu hình qua ETS + DCA, giao diện web hoặc trực tiếp trên thiết bị; tương thích MQTT/IoT |
| Thu thập dữ liệu | Điều khiển broadcast, theo nhóm và từng ECG; hỗ trợ cảm biến chuyển động/độ sáng, nút nhấn, đầu vào chung và Virtual Input Device. |
| Giao thức hỗ trợ | DALI-2, KNX TP (KNX Data Secure), MQTT |
| Xuất dữ liệu | Tích hợp với hệ thống KNX; tương thích MQTT/IoT để kết nối nền tảng IoT và smart building. |
| Khả năng mở rộng | 1 kênh DALI |
| Phần mềm đi kèm | ETS + DCA, giao diện web, nút nhấn trên thiết bị |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tương thích DALI-2 và KNX | Nhiều phương thức cấu hình: ETS + DCA, giao diện web và trực tiếp trên thiết bị. Gateway đạt chứng nhận DALI-2 và KNX. |
| Không cần bộ nguồn DALI ngoài | Tích hợp sẵn DALI Power Supply cho các thiết bị kết nối. |
| Điều khiển chiếu sáng toàn diện | Điều khiển broadcast, theo nhóm và từng ECG. |
| Human-Centric Lighting (HCL) | Điều khiển màu RGBW, tunable white, HSV và không gian màu x/y. |
| Quản lý chiếu sáng khẩn cấp | Hỗ trợ đèn khẩn cấp pin đơn (EN 62386-202) và hệ thống chiếu sáng khẩn cấp pin trung tâm. |
| Bảo mật truyền thông | Hỗ trợ KNX Data Secure, đảm bảo truyền thông an toàn và được mã hóa. |
| Sẵn sàng cho IoT và Smart Building | Tương thích MQTT/IoT, cho phép tích hợp với nền tảng IoT và hệ thống smart building. |
| Hỗ trợ đầu vào linh hoạt | Hỗ trợ cảm biến chuyển động/độ sáng, nút nhấn, đầu vào chung; có thể thiết lập Virtual Input Device. |
Giao thức & Dung lượng - INKNXDAL0640300
| Thông số | Giá trị |
|---|---|
| Dung lượng | 1 kênh DALI |
| Phía DALI | DALI-2; điều khiển broadcast, nhóm, từng ECG; chiếu sáng khẩn cấp EN 62386-202 |
| Phía KNX | KNX TP, hỗ trợ KNX Data Secure |
| IoT | MQTT |
| Cách cấu hình | ETS + DCA, giao diện web, nút nhấn trên thiết bị |
Giao diện & Cổng kết nối - INKNXDAL0640300
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, DALI, Ethernet, KNX |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - INKNXDAL0640300
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 100 đến 240 V, 50 đến 60 Hz AC hoặc DC |
| Công suất tiêu thụ | 8 W |
| Đầu nối nguồn | 3-pole |
| Điện áp cách điện | Double Insulation (5,3 kV) giữa KNX-MAINS / DALI-MAINS / KNX-DALI; Safety Insulation (4 kV) giữa IP-DALI |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu trữ | -25°C đến 55°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - INKNXDAL0640300
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 125 × 65 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket), gắn tường |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis, hướng dẫn lắp đặt và 1 ống co nhiệt 1.2 x 2 cm cho cáp bus |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Đức (Germany) / 8517620000 |
| Sản phẩm tiền nhiệm | INKNXDAL0640200 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, KNX, DALI-2 |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis INKNXDAL0640300 | Bảng thông số kỹ thuật chi tiết của DALI-2 to KNX TP Application with 1 DALI Channel. |
Gateway INKNXDAL0640300 có cần bộ nguồn DALI riêng không?
Không. Gateway tích hợp sẵn DALI Power Supply cho các thiết bị kết nối.
Gateway hỗ trợ những chức năng điều khiển chiếu sáng nào?
Gateway hỗ trợ điều khiển broadcast, nhóm và từng ECG; điều khiển màu RGBW, tunable white, HSV, x/y; quản lý chiếu sáng khẩn cấp theo EN 62386-202 và hệ thống pin trung tâm.
Cấu hình gateway bằng cách nào?
Gateway được cấu hình bằng ETS + DCA, giao diện web hoặc nút nhấn trên thiết bị.
Thiết bị cấp nguồn như thế nào?
Thiết bị dùng nguồn 100 đến 240 V, 50 đến 60 Hz AC hoặc DC, công suất 8 W, qua đầu nối 3-pole. Nguồn DALI cho thiết bị kết nối được tích hợp sẵn.
Thiết bị lắp đặt ra sao?
Thiết bị lắp trên DIN rail (kèm bracket), gắn tường, kích thước 88 × 90 × 58, khối lượng 194 g.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, KNX, DALI-2, xuất xứ Đức, bảo hành 1 năm.
