| Thông tin | Mô tả |
|---|---|

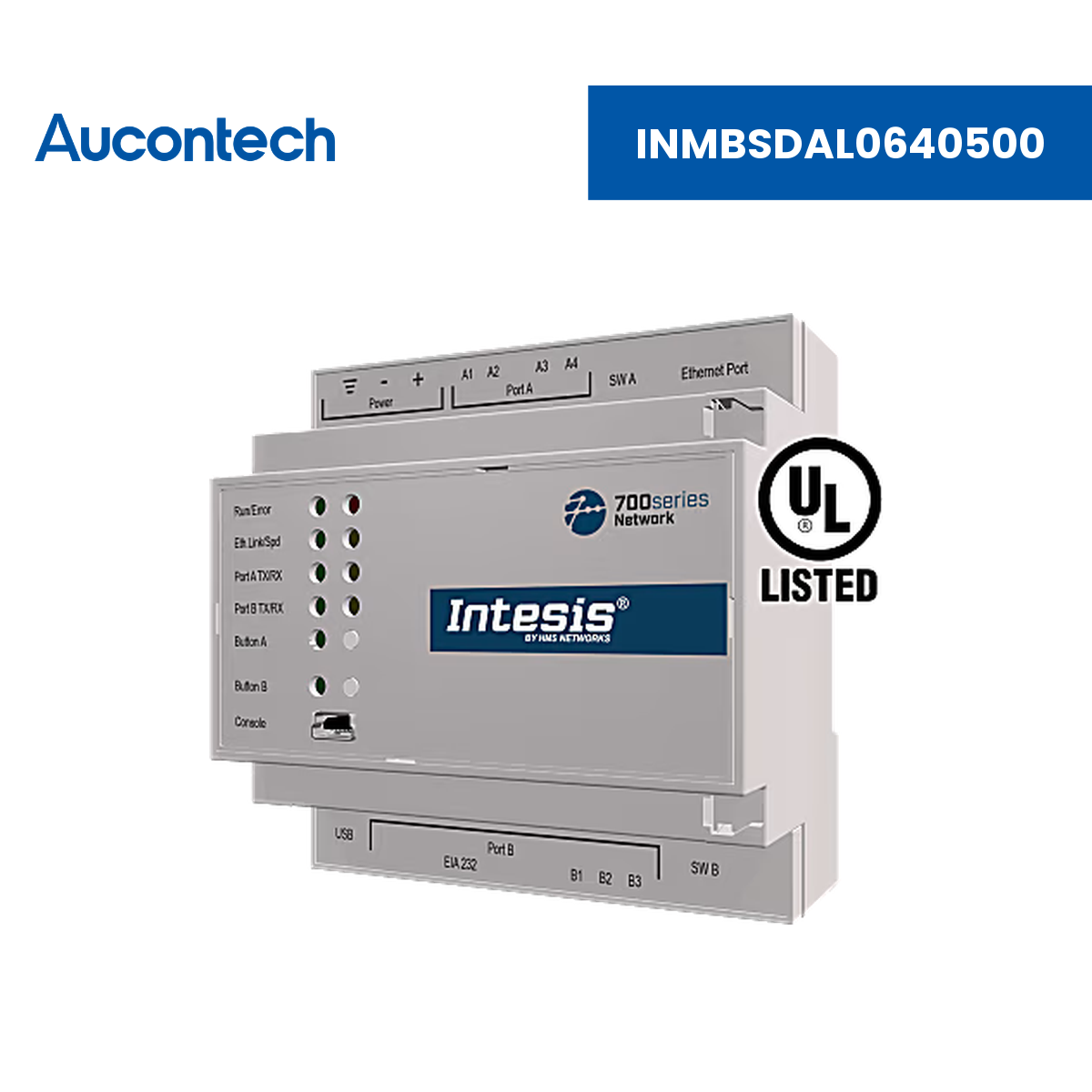

| Tên sản phẩm | INMBSDAL0640500 - DALI-2 to Modbus TCP Server Gateway - 1 channel |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis DALI-2 to Modbus TCP - 1 DALI channel |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

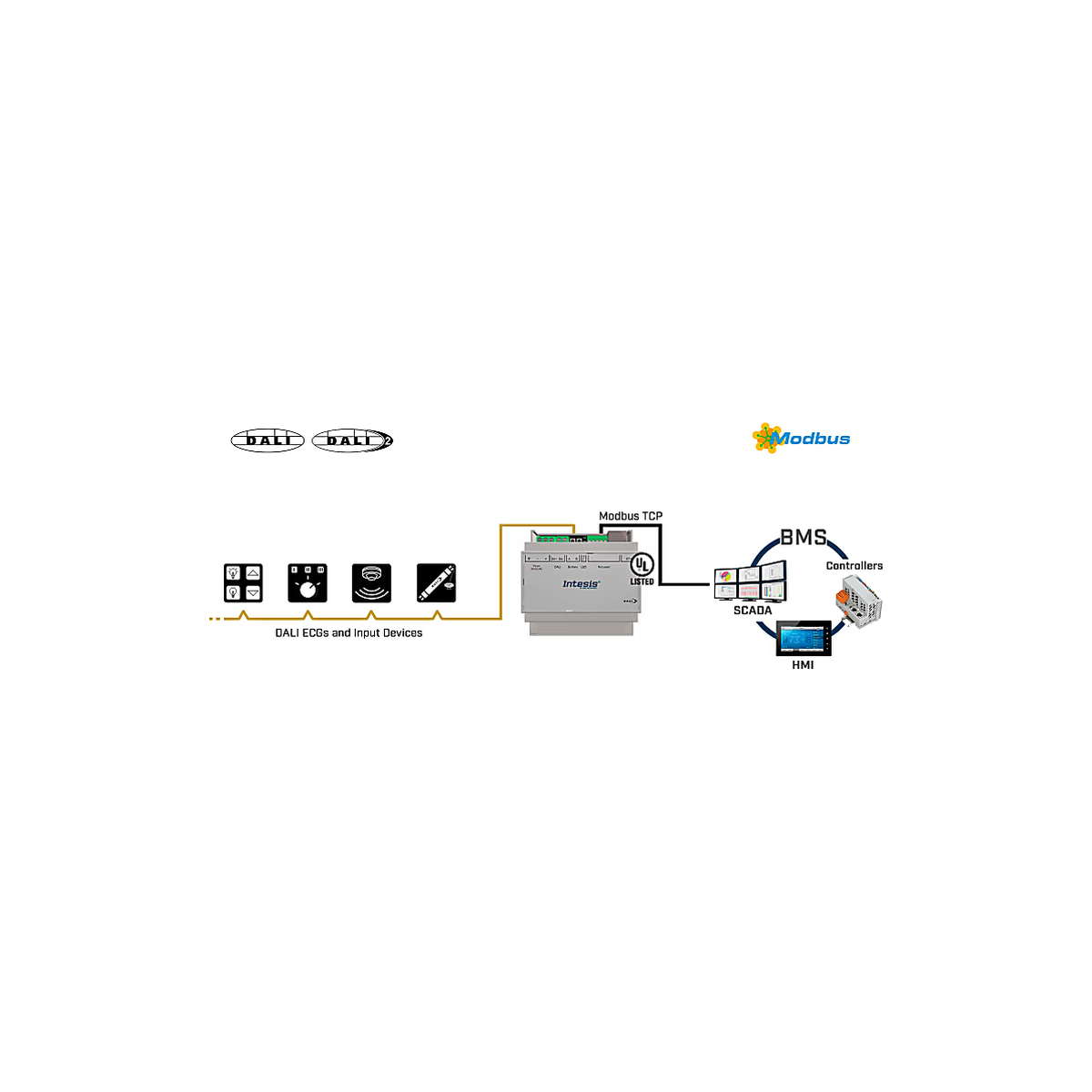

| Chức năng chính | Tích hợp mọi driver DALI/DALI-2 và cảm biến ánh sáng hoặc cảm biến hiện diện DALI-2 với BMS Modbus hoặc bộ điều khiển Modbus TCP, giúp thiết bị DALI cùng dữ liệu và tài nguyên của chúng truy cập được từ hệ thống Modbus và ngược lại. |
| Ứng dụng | Tích hợp thiết bị chiếu sáng DALI/DALI-2 vào BMS hoặc bộ điều khiển Modbus TCP. |
| Kết nối từ xa | Cấu hình và commissioning DALI qua Intesis MAPS |
| Thu thập dữ liệu | Hỗ trợ tối đa 64 driver/ballast và 64 thiết bị đầu vào DALI-2 (cảm biến, nút nhấn, absolute input); tối đa 10.000 tín hiệu. |
| Giao thức hỗ trợ | DALI/DALI-2, Modbus TCP |
| Xuất dữ liệu | Cung cấp dữ liệu DALI cho BMS qua Modbus TCP (gateway đóng vai trò Modbus TCP Server), tới 6 Modbus TCP client đồng thời. |
| Khả năng mở rộng | 1 kênh DALI; 64 driver/ballast + 64 thiết bị đầu vào DALI-2; tối đa 10.000 tín hiệu |
| Phần mềm đi kèm | Công cụ cấu hình Intesis MAPS |
| Tính năng | Mô tả chi tiết |
|---|---|
| Tới 6 Modbus TCP client đồng thời | Gateway hỗ trợ tối đa sáu Modbus TCP client đồng thời. |
| Template giúp rút ngắn thời gian commissioning | Template có thể import và tái sử dụng nhiều lần với Intesis MAPS, giảm đáng kể thời gian commissioning. |
| Commissioning DALI dễ dàng với Intesis MAPS | Quá trình tích hợp và commissioning DALI được quản lý bằng công cụ cấu hình Intesis MAPS. |
| Hỗ trợ driver DALI/DALI-2 và thiết bị đầu vào DALI-2 | Hỗ trợ driver DALI/DALI-2 và thiết bị đầu vào DALI-2: nút nhấn, absolute input, cảm biến hiện diện/ánh sáng. |
| Tích hợp nguồn DALI | Nguồn DALI được tích hợp trong gateway, không cần bộ nguồn ngoài. |
| Tối đa 64 driver/ballast + 64 thiết bị đầu vào DALI-2 | Hỗ trợ tới 64 driver/ballast và 64 thiết bị đầu vào DALI-2 (cảm biến/nút nhấn/absolute input). |
| Tối đa 10.000 tín hiệu, đảm bảo dòng 230 mA | Có thể định nghĩa tổng cộng tới 10.000 tín hiệu, dòng đầu ra đảm bảo 230 mA. |
Giao thức & Dung lượng - INMBSDAL0640500
| Thông số | Giá trị |
|---|---|
| Dung lượng | 1 kênh DALI |
| Phía DALI | DALI/DALI-2 driver, thiết bị đầu vào DALI-2; 64 driver/ballast + 64 thiết bị đầu vào |
| Nguồn DALI | Tích hợp, dòng đầu ra đảm bảo 230 mA |
| Phía Modbus | Modbus TCP (Server), tới 6 client đồng thời |
| Số tín hiệu | Tối đa 10.000 |
| Công cụ cấu hình | Intesis MAPS |
Giao diện & Cổng kết nối - INMBSDAL0640500
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | Nguồn, DALI, Ethernet |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - INMBSDAL0640500
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 24 VDC/AC ±10 %, 6 W (250 mA) |
| Đầu nối nguồn | 3-pole |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - INMBSDAL0640500
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 88 × 90 × 58 |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 125 × 85 × 140 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket) |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis và hướng dẫn lắp đặt (installation manual) |
| Không bao gồm | Bộ nguồn (Power supply) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, UL, KC, DALI-2 |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis INMBSDAL0640500 | Bảng thông số kỹ thuật chi tiết của DALI-2 to Modbus TCP Server Gateway - 1 channel. |
Gateway INMBSDAL0640500 hỗ trợ bao nhiêu thiết bị DALI?
Gateway hỗ trợ tối đa 64 driver/ballast và 64 thiết bị đầu vào DALI-2 trên 1 kênh DALI.
Có cần bộ nguồn DALI riêng không?
Không. Nguồn DALI được tích hợp trong gateway với dòng đầu ra đảm bảo 230 mA.
Bao nhiêu Modbus TCP client truy cập được cùng lúc?
Gateway hỗ trợ tối đa 6 Modbus TCP client đồng thời.
Thiết bị cấp nguồn như thế nào?
Thiết bị dùng nguồn 24 VDC/AC ±10 %, 6 W (250 mA) qua đầu nối 3-pole. Bộ nguồn không kèm theo; nguồn DALI được tích hợp sẵn.
Thiết bị lắp đặt ra sao?
Thiết bị lắp trên DIN rail (kèm bracket), kích thước 88 × 90 × 58, khối lượng 194 g.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, UL, KC, DALI-2, xuất xứ Tây Ban Nha, bảo hành 1 năm.
