| Thông tin | Mô tả |
|---|---|

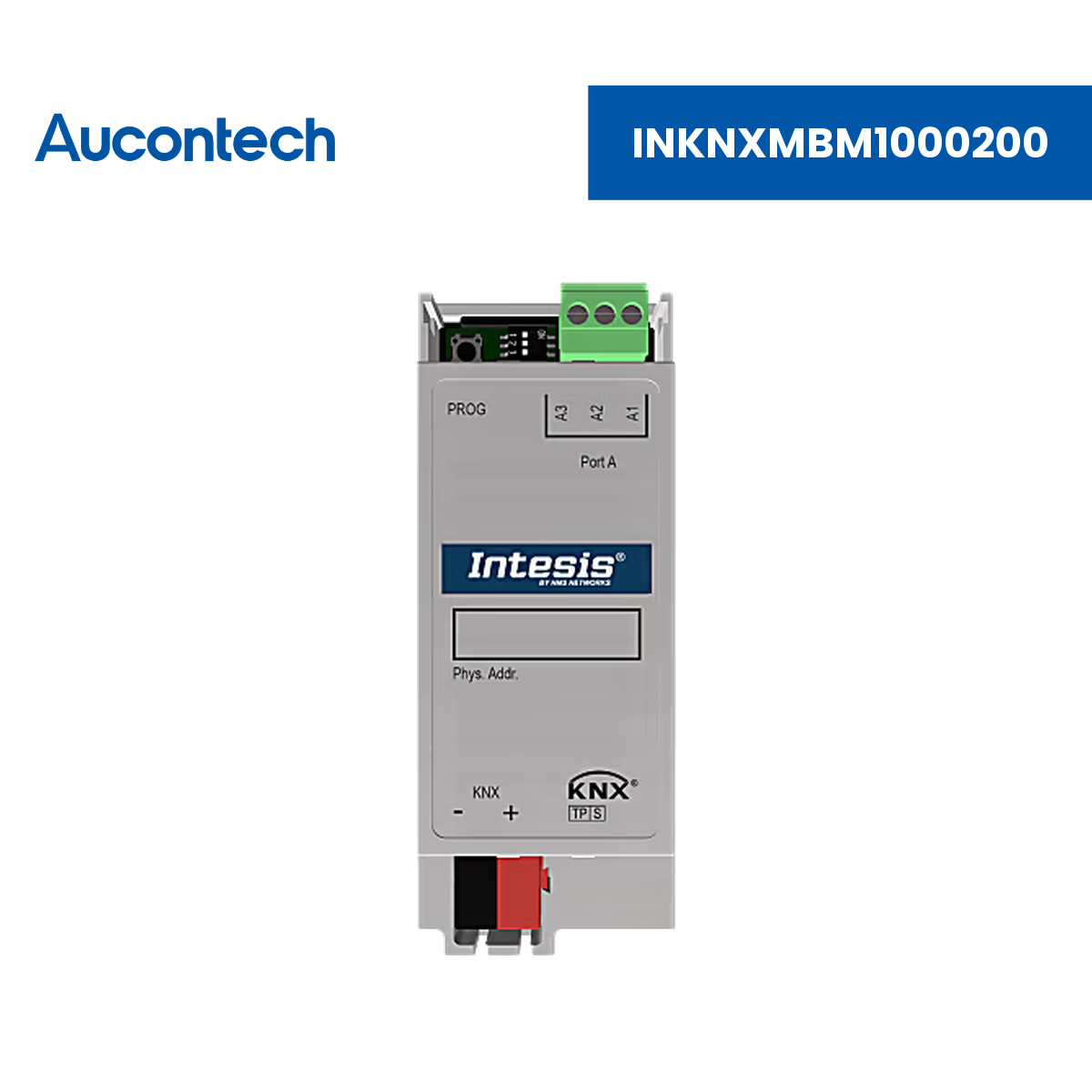

| Tên sản phẩm | INKNXMBM1000200 - Modbus RTU Client to KNX TP Gateway - 100 points |
| Loại sản phẩm | Gateway chuyển đổi giao thức (Protocol Gateway) Intesis Modbus RTU to KNX - 100 points |
| Thương hiệu | Intesis® (thuộc HMS Networks) |

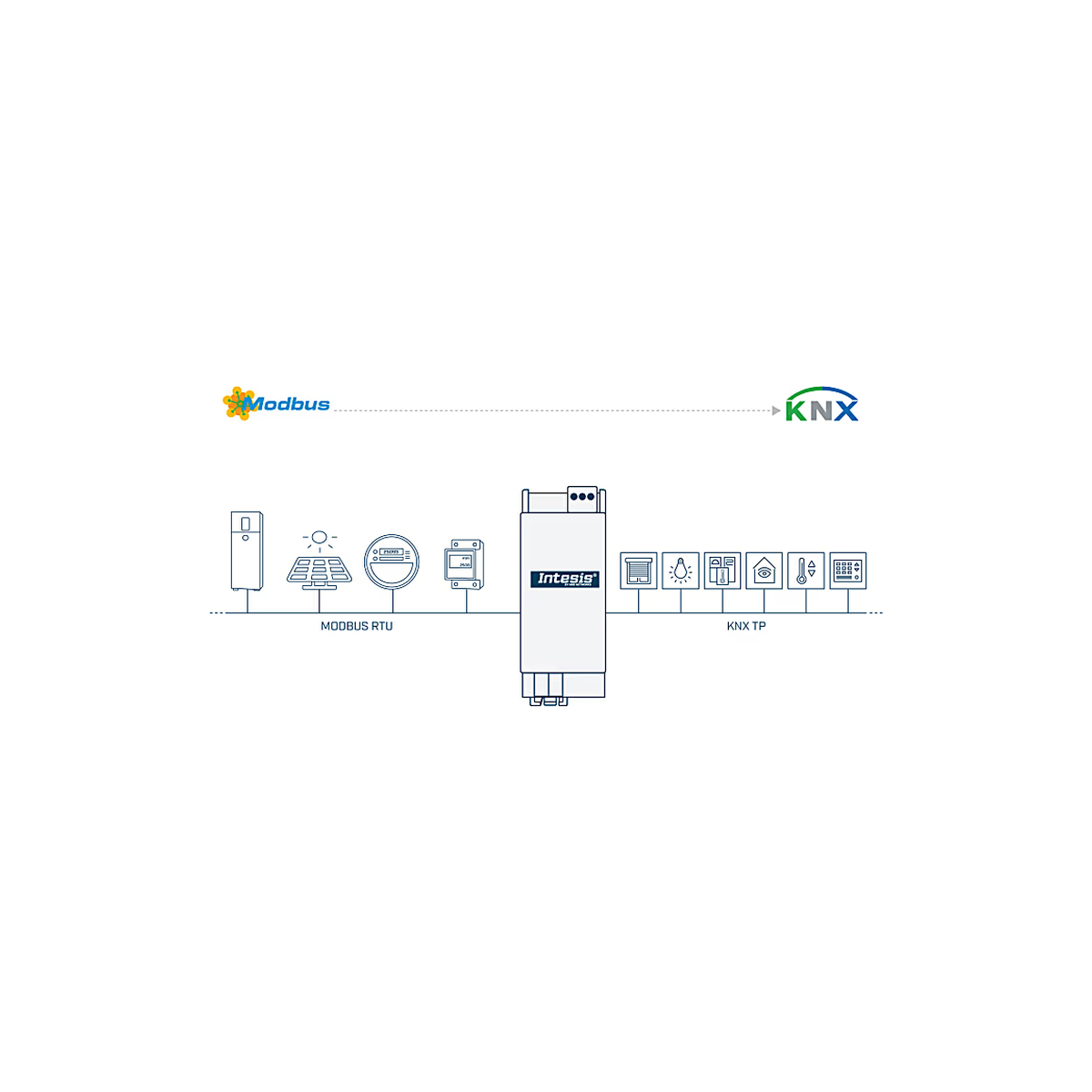

| Chức năng chính | Tích hợp mọi thiết bị Modbus RTU server với thiết bị/hệ thống KNX bằng ETS, giúp dữ liệu thanh ghi Modbus truy cập được từ hệ thống KNX như một phần của KNX và ngược lại. |
| Ứng dụng | Tích hợp thiết bị Modbus RTU server vào hệ thống KNX. |
| Kết nối từ xa | Cấu hình bằng ETS + DCA; cập nhật firmware bằng công cụ ETS DCA |
| Thu thập dữ liệu | Đọc/ghi tối đa 100 thanh ghi Modbus từ thiết bị Modbus RTU server qua cổng EIA-485 (gateway đóng vai trò Modbus RTU Client). |
| Giao thức hỗ trợ | Modbus RTU (EIA-485), KNX TP |
| Xuất dữ liệu | Dữ liệu được ánh xạ thành tối đa 205 communication object KNX với Datapoint Type (DPT) chuẩn. |
| Khả năng mở rộng | Tối đa 100 thanh ghi Modbus; 205 communication object |
| Phần mềm đi kèm | ETS + DCA (Device Configuration App) |
| Tính năng | Mô tả chi tiết |
|---|---|
| Chỉ hỗ trợ Modbus RTU | Gateway chỉ hỗ trợ Modbus RTU qua cổng kết nối EIA-485. |
| Hỗ trợ KNX DPT chuẩn | Hỗ trợ các Datapoint Type chuẩn KNX, đảm bảo tích hợp thiết bị/hệ thống KNX đơn giản. |
| Cấu hình bằng ETS | Gateway được cấu hình bằng phần mềm chuẩn ETS. |
| Điều chỉnh thanh ghi Modbus cho KNX | Các phép toán cấp tín hiệu (*/=) giúp điều chỉnh thanh ghi Modbus phù hợp với hệ thống KNX. |
| Tới 205 communication object | Có thể sử dụng tối đa 205 communication object. |
| Tới 100 thanh ghi Modbus | Có thể sử dụng tối đa 100 thanh ghi Modbus. |
| Import/export template qua DCA | Template thiết bị có thể import/export qua DCA (Device Configuration App) để tích hợp nhanh. |
| Cập nhật dễ dàng với ETS DCA | Cập nhật firmware chỉ với một cú nhấp trên công cụ ETS DCA. |
Giao thức & Dung lượng - INKNXMBM1000200
| Thông số | Giá trị |
|---|---|
| Dung lượng | Tối đa 100 điểm (100 thanh ghi Modbus) |
| Phía Modbus | Modbus RTU Client qua EIA-485 |
| Phía KNX | KNX TP, tối đa 205 communication object, DPT chuẩn |
| Xử lý tín hiệu | Phép toán */= để điều chỉnh thanh ghi Modbus |
| Cách cấu hình | ETS + DCA |
Giao diện & Cổng kết nối - INKNXMBM1000200
| Thông số | Giá trị |
|---|---|
| Cổng kết nối | EIA-485, KNX |
| Đèn LED | Trạng thái gateway và trạng thái truyền thông |
| Nút nhấn | Programming mode |
| DIP & Rotary switch | Cấu hình cổng nối tiếp EIA-485 |
| Pin tích hợp | Không |
Nguồn cấp & Môi trường hoạt động - INKNXMBM1000200
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 30 VDC từ bus KNX |
| Công suất tiêu thụ | 0.59 W |
| Đầu nối nguồn | 2-pole |
| Nhiệt độ hoạt động | 0°C đến 60°C |
| Nhiệt độ lưu trữ | -30°C đến 60°C |
| Điều kiện lắp đặt | Thiết kế lắp bên trong tủ điện; nếu lắp ngoài tủ cần có biện pháp chống phóng tĩnh điện (ESD) |
Kích thước, Lắp đặt & Chứng nhận - INKNXMBM1000200
| Thông số | Giá trị |
|---|---|
| Kích thước tịnh (R × C × S) | 36 × 92 × 32 |
| Khối lượng tịnh | 194 g |
| Kích thước đóng gói (R × C × S) | 110 × 85 × 90 mm |
| Khối lượng đóng gói | 356 g |
| Lắp đặt | DIN rail (kèm bracket) |
| Vật liệu vỏ | Nhựa (Plastic) |
| Trong hộp gồm | Gateway Intesis và hướng dẫn lắp đặt (installation manual) |
| Bảo hành | 1 năm |
| Xuất xứ / HS Code | Tây Ban Nha (Spain) / 8517620000 |
| Dual Usage | Không |
| Chứng nhận sản phẩm | CE, CB, UKPSTI, KC, KNX |
| Danh mục WEEE | IT and telecommunications equipment |
| Tên tài liệu | Mô tả |
|---|---|
| Datasheet Intesis INKNXMBM1000200 | Bảng thông số kỹ thuật chi tiết của Modbus RTU Client to KNX TP Gateway - 100 points. |
Gateway INKNXMBM1000200 hỗ trợ bao nhiêu điểm?
Gateway hỗ trợ tối đa 100 thanh ghi Modbus và 205 communication object KNX.
Gateway có hỗ trợ Modbus TCP không?
Không. Gateway chỉ hỗ trợ Modbus RTU qua cổng EIA-485.
Cấu hình gateway bằng phần mềm gì?
Gateway được cấu hình bằng ETS + DCA; template thiết bị có thể import/export qua DCA và firmware cập nhật bằng ETS DCA.
Thiết bị cấp nguồn như thế nào?
Thiết bị lấy nguồn 30 VDC trực tiếp từ bus KNX, công suất tiêu thụ 0.59 W, qua đầu nối 2-pole.
Thiết bị lắp đặt ra sao?
Thiết bị lắp trên DIN rail (kèm bracket), kích thước 36 × 92 × 32, khối lượng 194 g.
Sản phẩm có những chứng nhận gì và bảo hành bao lâu?
Sản phẩm đạt chứng nhận CE, CB, UKPSTI, KC, KNX, xuất xứ Tây Ban Nha, bảo hành 1 năm.
